产品类型	反渗透净水器
品牌	凯驰
型号	WPC 100 RO
工作电压	110…240 V，1~50-60 Hz
连接功率	80 W
最小保险保护	6 A
进水压力	0.1…0.3 MPa (1…3 bar)
进水温度	5…45 °C
过滤能力（最大）	100 L/h
尺寸（长 × 宽 × 高）	372 × 240 × 530 mm
重量（空载）	13.45 kg
工作重量	17.86 kg
声压级	< 60 dB(A)
过滤级数	5（无纺布前置滤芯、颗粒活性炭、块状活性炭、反渗透膜、优质活性炭）
可去除的污染物类型	细菌、氯、盐、重金属、硝酸盐、除草剂、药物残留、激素、着色
细菌去除率	高达 99.99%
氯去除率	高达 100%
前置滤芯更换周期	3-6 个月
活性炭滤芯更换周期	6-12 个月
反渗透膜更换周期	18-24 个月
安装方式	台上、台下、壁挂（固定件不随附）
接口	原水（白色软管 ∅9.5 mm）、净水（蓝色软管 ∅6.35 mm）、浓缩水排放（红色软管 ∅6.35 mm）
保修	根据当地有效条款
备件	仅使用凯驰原厂备件

常见问题 - WPC 100 RO Kärcher

如何安装凯驰 WPC 100 RO 反渗透净水器？

选择防冻、平坦的安装位置。将白色软管通过附带的三通接头连接到原水进水，红色软管连接到废水排放（在排水管上钻一个6毫米的孔），蓝色软管连接到净水龙头。使用快速接头：将软管完全推入以固定，按下卡环即可松开。遵守安全说明并进行密封性测试。

使用哪些滤芯，更换周期是多少？

设备包含5个滤芯：无纺布前置滤芯（3-6个月）、颗粒活性炭滤芯（6-12个月）、块状活性炭滤芯（6-12个月）、两个反渗透膜（18-24个月）和优质活性炭滤芯（6-12个月）。周期取决于使用情况。请按时更换滤芯以保证水质。

如何进行首次使用？

拆开滤芯包装，去除保护膜，然后打开净水龙头冲洗前置滤芯5分钟。接着，拆下反渗透膜的入口软管，单独冲洗5分钟。重新连接所有部件，打开旁通阀5分钟，然后关闭并再冲洗5分钟。设备即可使用。佩戴一次性手套以防止污染。

如果水有异味怎么办？

异味通常表明优质活性炭滤芯已失效。请按照维护周期（6-12个月）更换。同时检查所有滤芯是否正确安装，以及初始冲洗是否完成。如果问题持续，请联系售后服务。

如何更换滤芯？

关闭进水，打开水龙头泄压，拔掉电源插头。对于前置滤芯，使用黑色扳手旋开滤瓶，更换滤芯并旋紧。对于反渗透膜，先拆下优质活性炭滤芯，用白色扳手旋开膜壳盖，更换膜芯。注意清洁并佩戴手套。仅使用凯驰原厂零件。

能否与凯驰 WPD 饮水机配合使用？

可以，WPC 100 RO 可出厂安装或作为凯驰 WPD（除带CO2功能的WPD100外）的前置过滤器。安装和调试必须由凯驰售后服务进行。更换滤芯时，关闭进水并泄压后，从WPD底座拆下过滤单元。取水时请遵循WPD说明书。

重要的安全注意事项有哪些？

危险：触电风险 – 操作前务必拔掉电源插头。警告：健康风险 – 请勿使用旧软管，处理滤芯时佩戴无菌手套，不要混淆滤芯。禁止用水射流清洁设备。只能使用饮用水或低污染原水。将设备安装在防冻且儿童无法接触的地方。

如何维护设备？

建议签订维护合同以确保可靠运行。维护前关闭进水，打开净水龙头泄压并拔掉电源插头。按更换周期更换滤芯。使用CA 30 R清洁剂清洁塑料表面，避免使用腐蚀性酒精。定期检查是否有泄漏和密封件状态。

反渗透净水器能去除哪些污染物？

设备可去除细菌（高达99.99%）、氯（100%）、盐（高达90%）、铝（98%）、砷（88%）、重金属如铅（99%）、硝酸盐（50%）、除草剂如草甘膦（60%）、药物残留（99.9%）和激素（99.95%），以及着色（100%）。性能取决于原水水质。

设备是否适用于海水？

不，WPC 100 RO 反渗透净水器不适用于海水淡化。它用于将淡水（自来水或低污染水）制备成饮用水。海水需要专门的系统。

用户手册 WPC 100 RO Kärcher

在您第一次使用您的设备前，请先阅读并遵守本操作说明书原件，为日后使用或其他所有者使用方便请妥善保管本说明书。

目录

目录	ZH	1
安全	ZH	1
危险等级	ZH	1
安全提示	ZH	1
一般性注意事项	ZH	1
环境保护	ZH	1
质量保证	ZH	1
备件	ZH	1
按规定使用	ZH	2
污染类型	ZH	2
功能	ZH	2
连接设备	ZH	2
安装地点的选择	ZH	2
自来水连接管	ZH	2
快速接头 基础	ZH	2
连接设备	ZH	2
连接到原水管上	ZH	2
连接到废水管上	ZH	2
安装新鲜水龙头	ZH	3
设备调试	ZH	3
开始运行	ZH	3
为投入运行准备过滤器	ZH	3
冲洗三个下面的过滤器(预滤器)	ZH	3
冲洗膜过滤器(逆向渗透)	ZH	3
操作说明	ZH	3
封存	ZH	3
封存后启用	ZH	3
在Kärcher WPD中的使用	ZH	3
在Kärcher WPD设备中的安装	ZH	3
Kärcher WPD设备的首次投入运行	ZH	3
从Kärcher WPD设备中拆卸WPC 100
RO	ZH	3
从Kärcher WPD设备中的取水	ZH	4
保养与维护	ZH	4
保养提示	ZH	4
保养合同	ZH	4
更换滤芯	ZH	4
更换预滤器组的滤芯	ZH	4
更换膜过滤器(逆向渗透)的滤芯	ZH	4
更换活性炭过滤器	ZH	4
消耗材料	ZH	5
过滤器更换周期	ZH	5
故障排除	ZH	5
产品规格/参数	ZH	6
截留率	ZH	6

安全

危险等级

危险

提示会导致人员重伤或死亡的直接威胁性危险。

警告

提示可能导致人员重伤或死亡的危险状况。

△ 小心

提示可能导致轻度伤害的危险状况。

注意

提示可能产生财产损失的危险状况。

安全提示

危险

电击危险!

→ 在设备上进行工作前都要先拔下电源插头 i£

→ 当电源电缆或电源插头受损时，必须由受过培训的专业人员进行更换。

警告

由于设备维护不当会造成健康危害。

→ 仅允许接受过培训的专业人员维修该设备。

警告

由于病菌的进入而造成的健康危害。

→ 不得使用现有且老旧的软管管道。 使用设备随附的全新软管管道。

→ 更换过滤芯时须特别注意卫生和清洁。

→ 当更换过滤器时须戴上消毒的一次性手套。

警告

在更换过滤器时不要混淆过滤器。

→ 始终在正确的过滤器位置上安装过滤器。

一般性注意事项

■ 为了保证输出水的质量，只允许使用未知来源或不安全来源提供轻微脏污的水或饮用水。该设备也可连接到公共饮用水供应方的饮用水网上，以确保水龙头内的饮用水质量。

如果安装饮水机时必须对饮用水管网做一些改动，则必须由具备符合当地现行规定的操作资格的专业人员来实施。如有需要，必须由客户委托实施此类作业。

■ 我们建议在供水管上安装闭锁设备和双重防漏保护阀（选择性配置），以防止输水管道破裂造成水资源损失。

■ 不得使用喷射的水柱来清洗该饮水机。

■ 不得使用含酒精、磨损性或腐蚀性的清洗剂清洗塑料表面。

建议使用表面清洁剂 CA 30 R (6.295-686.0)。

首次投入运行、更换过滤器或较长时间停机后，可能导致流出的水暂时呈现乳状外观。这是由于细小的气泡所致，但是对水质并无影响。

环境保护

内部材料提示 (REACH)

最新的内部材料信息请您在如下链接中查找：

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备通常包含使用不当或错误处理时可能对人身健康和环境带来潜在危险的组成部分。然而这些组成部分是设备正常运行所必需的。使用该符号标记的设备不得与生活垃圾一起处理。

旧的设备中含有宝贵的可再利用的材料，应加以利用。电池和蓄电器中所含有的一些物质不能进入自然环境。请将旧的设备以及电池或蓄电器进行环保弃置处理。

质量保证

我们的质量保证条款适用于全球各分公司。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。请您向经销商或者与您距离最近的经过授权的客户服务处联系，提出保修请求，并提供相应的产品购买证明文件。

备件

■ 只允许使用 KÄRCHER 许可的配件和备件。原始配件和原始备件可以确保设备安全无故障地运行。

■ 您可以登录 www.kaercher.com 的 Service 板块里获取更多关于备件的信息。

按规定使用

本设备规定用于从原水（脏水）中净化出饮用水。

污染类型

原水允许被以下物质污染：

• 细菌
  -氯
• 盐类 （例如：钠、钾、钙）
  -铝
• 砷
• 重金属 （例如：铅）
  -硝酸盐
  -除草剂（草甘膦）
• 药物残留
• 激素残留
  -染料

所生产饮用水的质量取决于原水的污染程度。

必须确保原水 具有足够的质量！

只在定期保养设备所有过滤器的情况下才能生产毫无问题的饮用水。

在首次投入运行之前，我们建议根据EU 98/83 附件 3 指标参数进行原水分析。
■ 运行设备时，原水分析不是必须执行的。
■ 只有通过定期监控设备才能确保饮用水质量。
■ 本设备规定用于连接水管道。
■ 必须遵守各国的饮用水法规。
■ 本设备不是作为废水处理设备设计的。
■ 本设备不适用于海水淡化。
必须确定设备不能由缺乏经验和 / 或欠缺专业知识的人员（包括儿童）使用，除非有人对他们的安全进行监督或他们收到如何操作设备的提示。
■ 在商用厨房，不得安装及运行该设备。
■ 该饮水机必须摆放在无霜的空间内。
■ 不得在室外使用或安放该设备。
■ 此外，在 Kärcher WPD 饮水机中，可以将本设备用作预滤器。

在考虑到这些使用规则的情况下，可以将从本设备中滤出的水归为饮用水。

功能

水从入水口流过

• 羊绒过滤器 （清除粗污垢颗粒）
• 活性炭过滤器 （颗粒）
• 活性炭过滤器 （块状）
• 膜过滤器 （逆向渗透）
• 活性炭过滤器 （确保中性口味）
  整个过滤系统必须定期更换。

连接设备

在第一次安装和可能涉及到更换配件的维修作业中，必须确保只能使用附属的部件。这些部件指的是 KÄRCHER 准许用于安装的部件。不允许使用其他部件。
■ 电源连接和水源输入压力必须符合技术参数中的数值。
根据当地的规定，要求安装一个许可的止回阀。
■ 为了摆放饮水机，用户方还必须提供一个用于摆放的平面。
■ 本设备适用于墙壁安装。
→ 为进行墙壁安装，使用框架内的开口。
→ 用于墙壁安装的固定材料不在供货范围内并且必须根据情况现场购买。
→ 墙壁安装时，检查墙壁的承载能力。
■ 电源插头和插座必须在安装后可供使用。

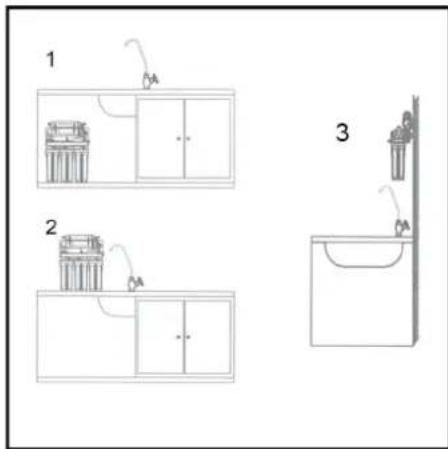

安装地点的选择

1 2 3

1 桌下安装
2 台式安装
3 墙壁安装

提示

在选择安装地点时注意要很容易够到接口和截止阀。

预留足够的过滤器更换空间。

软管的铺设不得弯折。

自来水连接管

在连接到饮用水网上时，遵守当地的水网断开规定。

快速接头 - 基础

A ✓

在连接之前确定安装地点并相应地截短软管。如果必须移动设备（例如在更换过滤器时），注意要有足够的软管长度。

为了更好地进行区分，对软管进行了颜色编码，具有不同的直径：

蓝色	设备的新鲜水排出管06.35mm
白色	水管网络的进水管09.5mm
红色	废水管(浓缩物)06.35mm

1 原水管道的 T 形连接件
2 废水管 （浓缩物）
3 新鲜水出水口 （过滤水）
4 新鲜水水龙头

连接到原水管上

注意

漏水危险。在所有安装作业时注意安全连接和进行密封性试验。如有疑问，请联系专业人员！

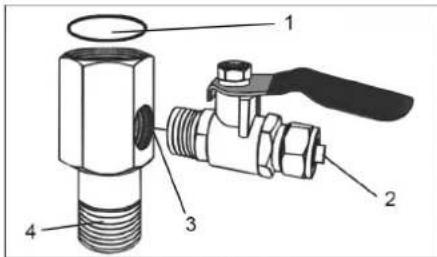

10形圈，出水口上的密封圈
2 WPC 100 RO 的出水口
3 截止阀的连接
4 原水管的连接

提示

进水口和出水口螺纹：1/2“

→ 将截止阀拧到连接件上，使用密封带。
→ 将 T 形连接件安装到原水管中。
→ 在出水口上使用 0 形圈，在入水口上使用密封带。
→ 将软管（白色）插入到 T 形连接件上并固定。
→ 将软管（白色）插入设备的原水入口上并固定。

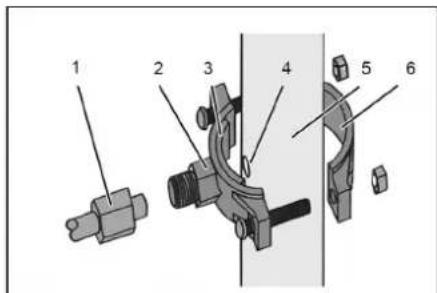

连接到废水管上

1 废水管的螺栓接头 （浓缩物）
2 废水出口的管箍 （正面）
3 密封件 （自粘式）
4 钻孔 (0 6 mm)
5 至下水道的废水管
6 废水出口的管箍 （背面）
→ 标记并钻孔 (0 6 mm)。

提示

只在一侧上钻孔。不要完全钻穿管子！可以将管箍用作钻孔模板。

→ 将密封件粘贴在管箍中。
→ 将软管（红色）插入螺栓接头中。

→ 如上所述，在废水管上固定管箍。
→ 螺接软管（红色）与管箍。
→ 将软管（红色）插入到设备的废水入口上并固定。

提示

钻孔的直径比软管（红色）小。因此，它将碰到废水管壁上。软管不允许伸入废水管中。通过自粘式密封件确保密封。

安装新鲜水水龙头

新鲜水水龙头应当安装在与废水通道连接的水盆之上。

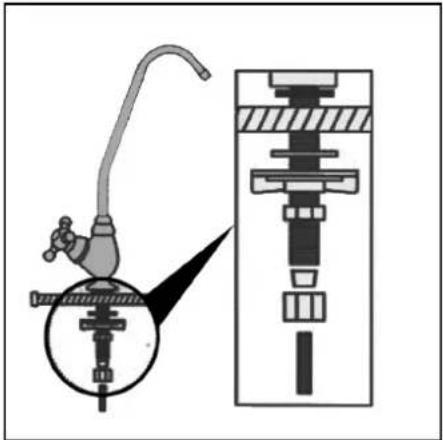

→ 如图所示安装新鲜水水龙头。
→ 钻孔直径 12 mm
→ 安装时注意各个部件的正确布置。
→ 将软管连接在设备的新鲜水出口上。
→ 将软管连接在新鲜水水龙头上。

或者也可以用随附的安装角架直接将新鲜水水龙头固定在墙壁上。

设备调试

开始运行

在首次取水饮用之前，必须给系统装满水冲洗。

警告

由于病菌的进入而造成的健康危害。

更安装和拆卸滤芯时须特别注意卫生和清洁。

请勿触碰支架与过滤器接头。

在安装时戴上一次性手套。

在拆卸和安装时，不要损坏密封圈。

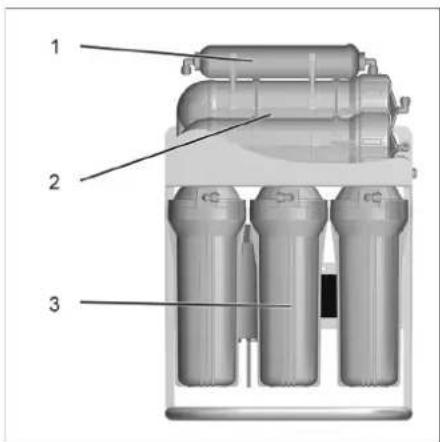

设备由三个过滤器组组成：

1 上面的活性炭过滤器
2 膜过滤器 （逆向渗透）
3 下面的过滤器组 （预滤器）

为投入运行准备过滤器

→ 用随附的扳手（黑色）松开下面过滤器组的三个滤杯。
→ 拧下滤杯。
→ 从滤杯中取出滤芯并揭下保护膜。
→ 螺接滤杯与滤芯并手动拧紧。

→ 取下膜过滤器上的进水软管并从设备的侧面插入到合适的容器中。

→ 取下上面的活性炭过滤器。

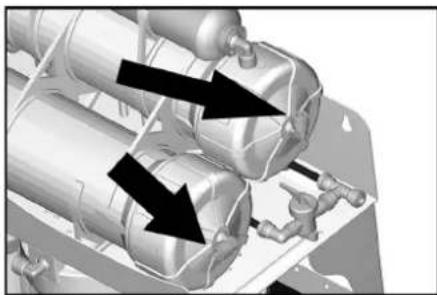

→ 依次从支架中取出膜过滤器的过滤器外壳。
→ 用随附的扳手（白色）松开并拧下密封盖。
→ 从包装中取出滤芯（膜过滤器）并揭下保护膜。
→ 将滤芯推入并压入到过滤器外壳中，直至止挡。
→ 拧上密封盖并用手拧紧。
→ 将过滤器外壳插入支架中。
→ 进水软管 还没有 重新连接!
→ 重新装上上面的活性炭过滤器。
→ 将过滤水软管（蓝色）和废水浓缩物软管（红色）连接在设备的出口上。

冲洗三个下面的过滤器（预滤器）

→ 连接设备与水网。
→ 确保膜过滤器的两个进水软管通到一个合适的容器（至少 10 升）中。
→ 打开新鲜水水龙头。

系统现在装水。

→ 插上电源
→ 至少冲洗系统 5 分钟，以从预滤器中清除空气和可能存在的生产残留物。
→ 取下插头。
→ 关闭新鲜水水龙头。
→ 倒掉容器中的冲洗水。

冲洗膜过滤器（逆向渗透）

→ 从容器中取出进水软管并重新连接在膜过滤器上。

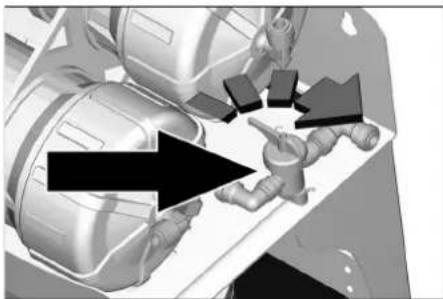

→ 打开旁路阀。
→ 连接软管（红色和蓝色）。
→ 打开新鲜水水龙头。
→ 插上电源。

系统现在装水。

首先，水主要从红色的废水浓缩物软管中流出。这是正常的。

→ 至少冲洗系统 5 分钟，以从膜过滤器中清除空气和可能存在的生产残留物。
→ 关闭旁路阀。

现在，水通过两个软管（红色和蓝色）流出。

→ 继续冲洗系统 5 分钟。
→ 关闭新鲜水水龙头。
→ 取下插头。

设备现在准备就绪。

操作说明

→ 取用已过滤的新鲜水时，打开新鲜水水龙头。

封存

如果超过 4 天不使用该饮水机：

→ 关闭供水装置。
→ 取下插头。

封存后启用

警告

由于水中细菌浓度升高而造成的健康危害。

→ 更换所有滤芯
→ 冲洗设备。

在 Kärcher WPD 中的使用

在 Kärcher WPD 设备中的安装

对于 Kärcher WPD 设备，出厂时已安装了 WPC 100 RO。

本设备无法用在具有 CO2 功能的 WPD100 中。

由 Kärcher 售后服务人员进行连接和投入运行。

提示

如有必要，仅可由电气专业人员打开设备侧板以进行安装与调试。

Kärcher WPD 设备的首次投入运行

用 WPD 设备投入运行。

在 WPD 设备中投入运行之前，必须如 “首次投入运行” 一章中所述冲洗和准备 WPC 100。

WPD 饮水机的首次投入运行在设备的操作说明书中已进行了说明。

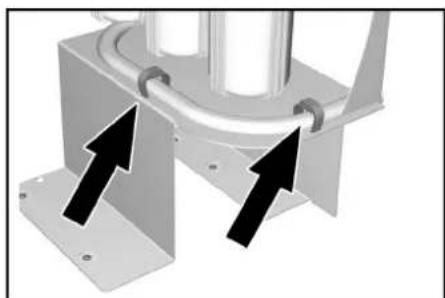

从 Kärcher WPD 设备中拆卸 WPC 100 RO

提示

在更换过滤器之前，必须从 WPD 支脚中拆卸在工厂安装的 WPC 100 RO。

→ 关闭进水
使设备没有压力：依次短时按下不同饮料类型的所有按钮，直到已降压。避免设备的干运转。
→ 通过启动 / 关闭开关关闭吸尘器
→ 拔出电源插头（WPD 和 WPC）。

→ 取出过滤单元并放在设备前。
→ 更换过滤器见章节 “维护和保养 / 更换滤芯”
→ 更换过滤器之后，按照相反的顺序重新安装设备。

从 Kärcher WPD 设备中的取水

WPD 饮水机的操作在设备的操作说明书中已进行了说明。

保养与维护

保养提示

警告

由于违反操作规程维修设备而造成的健康危害。只允许接收过培训的专业人员维修该饮水机。

请仅使用生产商的原厂备件或者推荐的零件，如

• 备件和易损件，
• 配件
• 工作材料，
  -清洁剂。

在扫雪机上实施所有工作前：

→ 关闭进水。
→ 打开新鲜水水龙头并使设备无压。
→ 取下插头。

保养合同

为确保设备可靠运行，推荐签署一份维护协议。请与您的 KÄRCHER 服务商取得联系，

更换滤芯

装入设备的过滤器必须定期更换。周期取决于使用情况。所建议过滤器运行时间（更换周期）的相关概览在本说明书的结尾。

警告

由于病菌的进入而造成的健康危害。 更换过滤芯时须特别注意卫生和清洁。 请勿触碰支架与过滤器接头。

在更换过滤器时须戴上一次性手套。

在拆卸和安装时，不要损坏密封圈。

提示

用过的过滤器可以作为生活垃圾废弃处理。

1 2 3 4 5 6

1 高效滤网

2 活性炭过滤器 （颗粒）
3 活性炭过滤器 （块状）
4 膜过滤器 1 （逆向渗透）
5 膜过滤器 2 （逆向渗透）
6 活性炭过滤器

更换预滤器组的滤芯

注意

漏水危险。滤杯已装满了水！在拆卸之前，将合适的容器或接水碗放在下面。

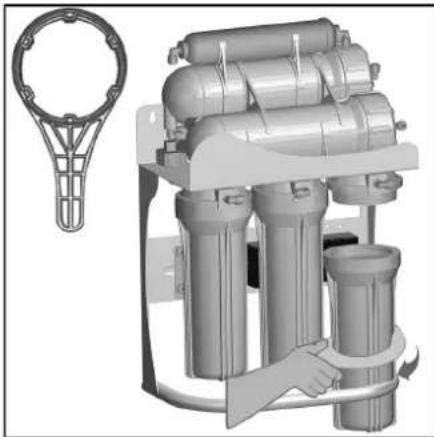

→ 用随附的黑色扳手拧下滤杯。
→ 更换过滤器。

提示

过滤器必须安装在同一位置并且不能相互

混乱！注意插图！

安装时注意密封圈是否在正确的位置上。通过随附的黑色扳手只需用手拧上滤杯。

更换膜过滤器（逆向渗透）的滤芯

注意

漏水危险。膜过滤器外壳已装满了水！在拆卸之前，将合适的容器或接水碗放在下面。

→ 松开软管连接并拔下软管。

→ 从支架中取出膜过滤器。
→ 用随附的白色扳手拧下密封盖。

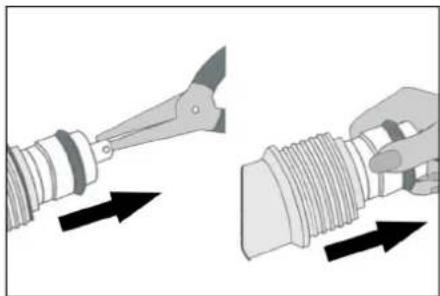

→ 用工具小心地松开固定的膜滤芯。
→ 用手小心地从外壳中拔出膜滤芯。
→ 装入新的膜滤芯。
→ 拧上密封盖。
→ 将膜过滤器插在支架上。
→ 重新连接软管。

更换活性炭过滤器

提示

过滤器链末端上的上活性炭过滤器无滤芯，只能整体更换。

→ 松开软管连接器并拔下软管。
→ 取下上面的活性炭过滤器。
→ 装上新的活性炭过滤器。
→ 重新连接软管。

消耗材料

名称 描述 订单编号
高效滤网 用于截止粗污垢颗粒的第一级过滤器 6.640-765.0
活性炭过滤器 (颗粒) 用于粗分离有害物质的第二级过滤器 6.640-766.0
活性炭过滤器 (块状) 用于精分离有害物质的第三级过滤器 6.640-767.0
膜过滤器 (逆向渗透) 用于脱盐的第四级过滤器 6.640-783.0
上面的活性炭过滤器 用于在逆向渗透之后确保中性口味的第五级过滤器 6.640-769.0

过滤器更换周期

高效滤网 3 - 6		每月或在需要时(见章节:“故障帮助”)
活性炭过滤器(颗粒)6 - 12
活性炭过滤器(块状)6 - 12
膜过滤器(逆向渗透)18 - 24
活性炭过滤器6 - 12

故障排除

故障 可能的原因 排除故障不放水 电源插头未插入插座中。	插上电源。
	无水源	确保水源
	设备上的压力开关损坏	联系服务部。
	电磁阀损坏 联系服务部。
放水量小	泵不运转	检查泵。
	旁路阀已打开	关闭旁路阀。
	精滤器堵塞。	更换精滤器。
	膜过滤器(逆向渗透)堵塞。	更换膜过滤器(逆向渗透)。
泵无法停止	设备出水口上的压力开关损坏。	联系服务部。
泵无法起动。	设备出水口上的压力开关损坏。	联系服务部。
	精滤器堵塞。	更换精滤器。
	输入端压力开关损坏。	联系服务部。
	无水源	检查供水。
	电源插头未插入插座中。	插上电源。
	泵损坏。	联系服务部。
从过滤器外壳中出水	过滤器外壳未拧紧。	拧紧过滤器外壳。
	过滤器外壳的密封圈滑落或损坏	检查密封圈、正确装入并在损坏时更换。
水只通过废水管流出	旁路阀已打开。	关闭旁路阀。
	膜过滤器(逆向渗透)堵塞。	更换膜过滤器(逆向渗透)。
	泵损坏。
饮用水的口味不好	上面的活性炭过滤器用坏。	更换上面的活性炭过滤器。
泵停止运行并且在短时间内重新启动。	设备或下游管道系统不密封/水的损失/压力流失。	拧紧过滤器外壳。
		完全关闭水龙头。
		寻找并排除泄漏的原因。
	设备上的止回阀损坏	联系服务部。

产品规格 / 参数

WPC 100 RO
工作电压 V/~/Hz 110...240/1/50-60
输入功率 W80
最小主保险丝 A6
上水压力 MPa(bar) 0.1...0.3(1...3)
上水温度 °C 5...45
过滤功率 l/h 70
过滤功能(最大) l/h 100
环境温度 °C 5...45
宽度 mm 372
深度 mm 240
高度 mm 530
重量(净)千克 13.45
重量,准备就绪(装满水并带附件)千克 17.86
正常运行状态下的声压级 A 级分贝 <60
材料 / 许可	所有引导饮用水的零部件 / 组件都依据普遍公认的技术规则适合应用于与饮用水直接接触的范围。

截留率

化学污染物、生物病原体和污染物的截留率可根据下表确定（近似值）。

有效的截止能力取决于污染程度！

细菌	截留率高达	99.99%
氯	截留率高达	100%
盐类(钠、钾、钙...)	截留率高达	90%
铝	截留率高达	98%
砷	截留率高达	88%
重金属(例如:铅)	截留率高达	99%
硝酸盐	截留率高达	50%
除草剂(草甘膦)	截留率高达	60%
药物残留	截留率高达	99.9%
激素残留	截留率高达	99.95%
染料	截留率高达	100%
