BD 175 C - 地板清洁剂 Kärcher - 免费用户手册

用户手册 BD 175 C Kärcher

在您第一次使用设备之前，请先阅读本操作说明书原件和所

附的安全提示，并遵守。

为日后使用或其他所有者使用方便请妥善保管两份手册。

按规定使用

务必按照本使用说明书的说明使用本设备。

• 本设备适用于商业使用，例如酒店、学校、医院、工厂、商店、办公室或租赁业务。
  本设备适合用于清洗硬面和地毯。
  本设备不适合用于车辆抛光。
  仅为设备配备原装配件和备件。
• 切勿在有爆炸危险的环境中使用设备。

安全提示

初次使用设备前，仔细阅读本使用说明书以及随附的单盘刷机安全提示手册（编号5.956-251.0），然后按其操作。

环境保护

包装材料可以回收利用。请按照环保要求处理包装。

电气和电子设备含有宝贵的可再利用的材料以及诸如电池、电池包或油等

若使用不当或处理错误会对人体健康和环境造成潜在性危险的组成部分。为了设备按规定运行，需要这些组件。用符号标记的设备不得与生活垃圾一同处理。

内部材料提示 (REACH)
最新的内部材料信息请您在如下链接中查找：www.kaercher.com/REACH

附件和备件

只允许使用原厂附件和备件，它们可以确保设备安全无故障地运行。
关于附件和备件的信息参见www.kaercher.com。

供货范围

打开包装时请检查产品是否齐全。附件缺失或运输损坏时，请通知您的经销商。

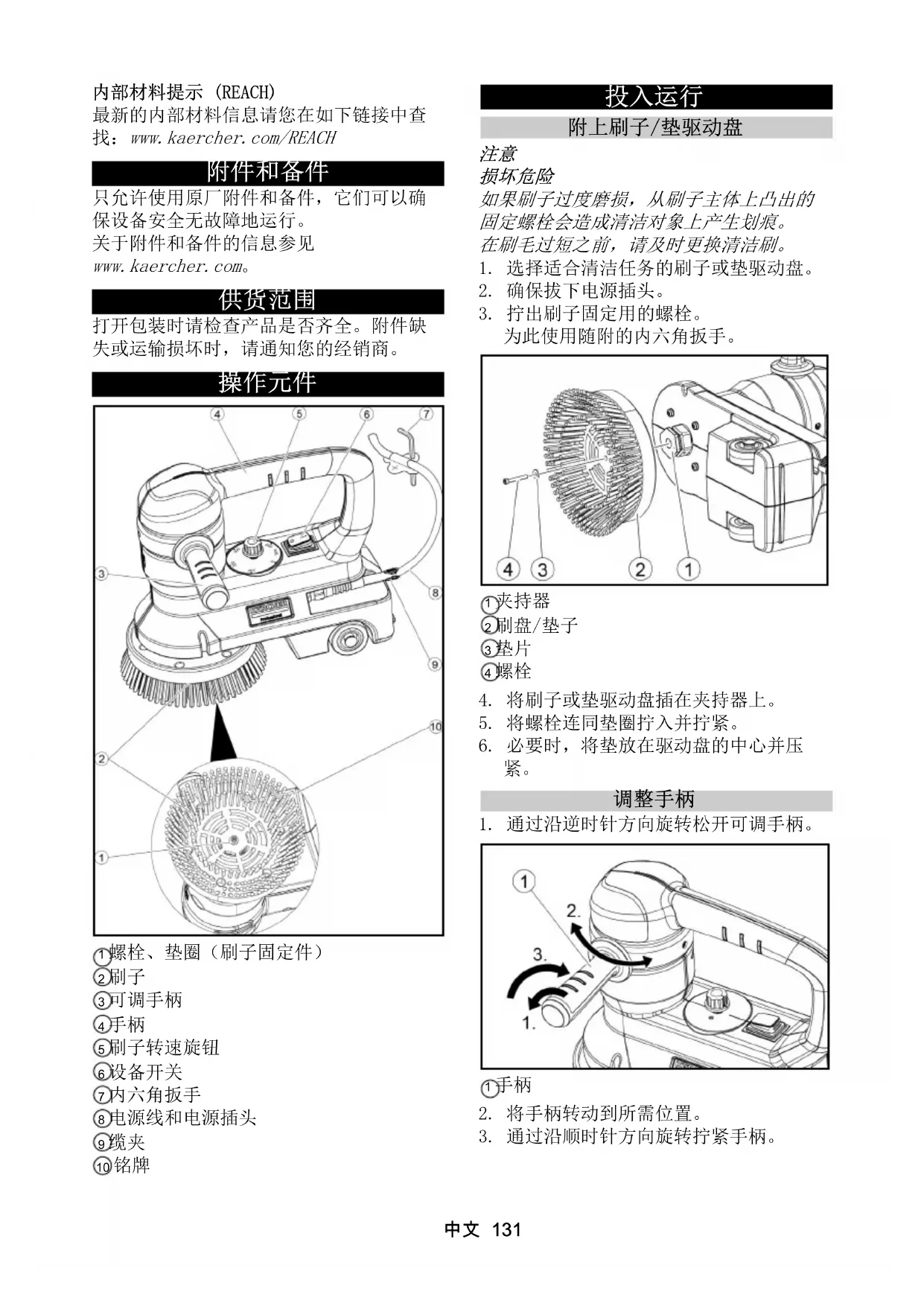

操作元件

螺栓、垫圈（刷子固定件）
②刷子
③ 可调手柄
④手柄
⑤ 刷子转速旋钮
设备开关
⑦内六角扳手
⑧电源线和电源插头
9缆夹
10铭牌

投入运行

附上刷子/垫驱动盘

注意
损坏危险
如果刷子过度磨损，从刷子主体上凸出的固定螺栓会造成清洁对象上产生划痕。
在刷毛过短之前，请及时更换清洁刷。

1. 选择适合清洁任务的刷子或垫驱动盘。
2. 确保拔下电源插头。
   3.拧出刷子固定用的螺栓。为此使用随附的内六角扳手

① 夹持器 ② 刷盘/垫子
③ 垫片
④螺栓

1. 将刷子或垫驱动盘插在夹持器上。
2. 将螺栓连同垫圈拧入并拧紧。
3. 必要时，将垫放在驱动盘的中心并压紧。

调整手柄

1. 通过沿逆时针方向旋转松开可调手柄。

①手柄

1. 将手柄转动到所需位置。
2. 通过沿顺时针方向旋转拧紧手柄。

运行

电源连接

铭牌上指定的电压必须与电源电压一致。

只能使用防溅水的加长电缆。

不得在水中连接电源连接导线/加长电缆。

1. 从设备上完全展开加长电缆。
2. 将设备开关调到“0”位。
3. 将电源插头插入插座。

设定转速

推荐的转速：

适用范围 转速	(rpm)
彻底清洁 350..450
除渣 350..450
清洁 450
结晶 450
用地毯清洁剂清洗地毯 350

1. 将刷子转速旋钮转至所需的数值。

清洁

危险

触电危险

用户可能会因电缆损坏而受到电击。

切勿使电源线缠绕到身体或脖子上。

确保电源线不会接触到旋转的刷子或正在转动的垫子。

注意

损坏危险

如果在同一个位置作业时间过长，会造成地面铺层损坏。

请勿立即操作本设备。

不得使设备在易坏地面上干运行。

1. 将清洁剂溶液倒在待清洁的表面上。
2. 握紧设备手柄。
3. 将设备开关调到“I”位。
4. 双手握住设备，然后将刷子/垫子在待清洁的表面上移动。

提示：不得将设备按压到待清洁的表面上。设备的重量足以形成接触压力。

1. 如果脏污严重，请重复执行清洁过程。
2. 用湿式吸尘器吸收脏水或用布擦拭。

停止运行

1. 将设备开关调到“0”位。
2. 从插座中拔出电源插头。
3. 用湿抹布清洁设备。
4. 将电源线缠在设备外壳上。

1. 用电缆夹固定电缆的末端。
2. 将设备停放在停放位置。这样可以防止刷子变形。

运输

心

受伤危险，损坏危险

运输时注意设备的重量。

1. 在用车辆运输时，根据现行的准则防止其滑动和倾翻。

存放

心

受伤与损坏危险

存放时注意设备的重量。

保养和维护

警告

受伤危险

设备可能会意外启动。

在设备上作业之前，务必从插座中拔出电源插头。

1. 最高在 60^ C 的温度下清洗脏垫。
2. 用湿抹布清洁设备外壳，然后擦干。
3. 检查电源线是否损坏。

故障排除

警告

受伤危险

设备可能会意外启动。

在设备上作业之前，务必从插座中拔出电源插头。

如果借助以下说明无法排除故障，请联系客户服务部。

清洁效果不够

• 更换脏软垫并在最高 60^ C 的温度下清洗。
• 更换磨损的刷子/磨损的垫子。
• 检查使用的清洁剂是否适合应用情况。
• 检查使用的刷子/垫子是否适合应用情况。

设备剧烈震动

• 检查刷子/垫子是否在驱动盘的中心。
  检查刷子/垫子的固定件。

垫不旋转

• 检查是否有异物阻塞了垫驱动盘。必要时清除异物。
  将电源插头插入插座。

质量保证

在每个国家，适用由我们的主管销售公司发布的质量保证条款。在质量保证期内，如果您的产品发生了任何故障，我们都将为您提供免费维修，但是这种故障应当是由于机身材料或制造上的缺陷造成的。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。

（地址详见背面。）

更多的质量保证信息（如果有）可以在您当地Kärcher网站服务区的“下载”下找到。

技术参数

	BD 17/5 C
设备性能
电压 V 220-	240
相位 ~ 1
频率 Hz 50-60	200
连接功率 W 150	0
防护类型 IPX4
垫
垫直径 mm 160/
垫转速 1/min 0..45
环境条件
允许的温度范围 °C +5..+	40
尺寸和重量
长度 mm 330	<2,5>
宽度 mm 140
高度 mm 300
不含附件的重量 kg 5,4
根据 EN 60335-2-72 标准测得的数值
总振动值 m/s	<2,5>
不确定度 K dB(A) 0,2
声压级 LpA	dB(A) 68,6
不确定度 KpA	dB(A) 1
声功率级 LWA + 不确定度 dB(A) 77,2
KwA

保留技术参数更改权利。

欧盟一致性声明

我们在此声明，基于其设计和结构以及我们投入市场的款型，下述机器满足欧盟指令的相关基本安全健康要求。如果在没有与我方协商的情况下更改机器，本声明失效。

产品：洗地机

类型：1.737-xxx

相关的欧盟指令

2006/42/EC (+2009 / 127 / EC)

2014/30/EU

2011/65/EU

应用的协调标准

EN 60335-1

EN 60335-2-72

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000:2018

适用的国家标准

签署人受董事会的委托并且全权处理相关事宜。

H.Jenner
