用户手册 Studio Camera 4K Pro Blackmagic Design

Blackmagic Studio Camera系列 2021年7月

并在此基础上辅以更宽的动态范围和Blackmagic Design色彩科学，足以胜任各种高难度照明 条件下的拍摄工作，呈现出拥有电影质感的精彩画面。这款摄影机的双原生传感器配有高达 25600的ISO设置，面对低光环境也能应对自如。 除 此 之 外 ，这 款 摄 影 机 还 设 有 对 讲 、Tally、摄 影 机 控 制 、内 置 调 色 功 能 ，以 及 使 用 USB存储盘记录 Blackmagic RAW格式等多项先进功能，还能连接选配的对焦和变焦控制器，获得全面镜头控制！ 希望您使用您的新摄影机完成一系列精彩的现场制作，为观众带来视觉盛宴！我们热忱期待一

开始使用 515 安装镜头 516 连接电源 517 启动摄影机 517 设置帧率和分辨率 518 连接到ATEM切换台 519 连接对讲耳麦 520 设置ATEM摄影机ID521 检查设置 521 Blackmagic Studio Camera摄影机接口

左面板 523 右面板 524 5针XLR对讲接口引脚图 525 使用Blackmagic Studio Camera控制

触摸屏控制 528 使用HUD显示修改设置 528 HUD显示设置 529 菜单设置 548 记录设置 549 BlackmagicRAW550 以BlackmagicRAW记录 550 记录时长 553 文件命名格式 557 监看设置 557 音频设置 566 初始设置 569 预设 576 LUT578 使用遮光罩 581 Blackmagic Zoom Demand和 Blackmagic Focus Demand

连接至您的摄影机 583 使用BlackmagicFocusDemand585 使用BlackmagicZoomDemand586 Blackmagic Camera Setup 588 如何升级摄影机的内部软件 588 使用ATEM软件控制面板 589 摄影机控制 589 使用摄影机控制 589 DaVinciResolve一级调色工具 593 Developer Information 596 BlackmagicSDICameraControlProtocol

帮助 610 监管声明 611 安全信息 612 保修 613

Blackmagic Studio Camera系列Blackmagic Studio Camera系列产品介绍 Blackmagic Studio Camera采用独到理念，将大型演播室摄像机的众多先进功能浓缩于紧凑小巧 且更为便携的设计当中，同时搭载宽动态范围和先进的色彩科学，足以胜任各种高难度照明条件下 的拍摄工作，呈现出拥有电影质感的精彩画面。 Blackmagic Studio Camera 4K Plus型号是为ATEM Mini切换台设计的演播室摄像机。该型号搭

载4K传 感 器 ，最 高 25,600 ISO，MFT镜头卡口、HDMI输出、7英寸LCD带 遮 光 罩 、内 置 调 色 ，能 够 在

USB硬盘上记录Blackmagic RAW，让您在现场制作结束后可以立刻剪辑。这款先进的Blackmagic Studio Camera 4K Pro型号针对专业SDI或HDMI切 换 台 所 设 计 ，除 包 含 Plus型号的全部功能之外，

还设有12G-SDI、专 业 XLR音 频 、更 明 亮 的 HDR LCD屏幕、5针对讲接口和10G以太网IP连 接 ，能 实 现

手册本章节介绍了开始使用Blackmagic Studio Camera前的准备事项。 准备工作快速简单！您只需要装上镜头，连接电源，启动摄影机即可。内置触摸屏会立刻显示图像， 然后就可以 立即使 用了！

使用前的第一步是卸下镜头防尘盖，然后安装镜头。先按住镜头释放按钮，同时逆时针转动镜头卡口 的防尘盖直至其释放便可将其取下。建议您先关闭Blackmagic摄影机，再安装或取下镜头。 按下镜头释放按钮，逆时针旋转防尘盖，直至从卡口卸下。 Blackmagic Studio Camera配备MFT镜头卡口，用于安装MFT镜头。

将镜头的标志点与机身的镜头卡口标志点对齐。许多镜头都有相应的提示点，一般是彩色

将镜头卡口轻轻推向摄影机卡口，顺时针转动镜头直到锁定到位。 将镜头的后方放入卡口，顺时针转动直到锁定到位。 取下镜头时，先按住镜头释放按钮，再逆时针旋转镜头直至其提示点朝向摄影机顶部12点钟方向。 这样镜头就被释放了，您可以轻轻将其从卡口拆卸下来。 备注 请注意未安装镜头时，为防止摄影机镜头卡口暴露在灰尘中，请尽可能装上镜头卡口

Blackmagic Studio Camera 4K Plus和Blackmagic Studio Camera 4K Pro搭载12V带锁电源接口。 连接接口后，拧紧锁定环可将其固定在摄影机上。

您可以使用4针XLR接口连接URSA 12V电源适配器等广播级供电系统。当两个电源接口都在使用时，

4针XLR能够充当冗余电源接口，小型带锁接口可以提供主要电力。 Blackmagic Studio Camera 4K Pro的两个电源输入可以同时连接获得冗余。 提示 Blackmagic Studio Camera电源输入的电压范围为12-18V，您 可 以 使 用 标 准 的 14V电 池或14V电 池 块 。您 可 以 通 过 Blackmagic Studio Camera 4K Pro的小型圆柱式接口或者大 型4针XLR输入。

将电源按钮切换至“ON”位置。触摸屏会显示实时摄影机图像，按钮将会亮起。将开关拨至“OFF”的

将电源按钮切换到“ON”即可打开摄影机。

安装镜头并启动摄影机后，下一步是设置HDMI或SDI输出的视频格式，也就是发送到ATEM切换台、

监视器或HyperDeck硬盘录机等目标设备的视频格式和帧率。

点按LCD状态显示中标记为“FPS” 的 图 标 ，调 出 以 HUD触摸屏显示的帧率设置界面。

在设置界面外部区域点按可确认并关闭HUD显示。

点按触摸屏右上角的菜单设置图标。这样做将打开摄影机的所有菜单设置。

点按右箭头选择第二页监看设置，然后选择HDMI或SDI输出。

您会在设置页面的底部看到输出视频格式。Ultra HD选择2160p，或 者 HD选择1080p。 如果您通过HDMI连接ATEM切 换 台 ，摄 影 机 的 HDMI接口会自动检测格式是否应为1080p，并 作 出 相

使用监看设置第二页为HDMI或SDI输出设置视频格式。 备注 当在连接了摄影机USB端口的USB硬盘上记录时，记录格式总是Ultra HD。也 就 是 说 即使您向切换台发送HD信 号 ，依 然 可 以 记 录 全 分 辨 率 Ultra HD母版。

开始使用连接到ATEM切换台 连接ATEM切换台让您可以在现场制作时切换多台摄影机，并且通过切换台或ATEM Software Control 控制它们。Tally信号会被送回摄影机，所以当切换到播放时，摄影机的Tally灯会亮起。 通过HDMI连接 将Blackmagic Studio Camera的HDMI输出连接到ATEM Mini等ATEM切换台的相应HDMI输 入 。我 们 建议用相对应的输入编号匹配您的摄影机，比如摄影机1配输入1，摄 影 机 2配输入2。 ATEM MiniBlackmagic Studio Camera 4K Plus +12V ATEM MiniBlackmagic Studio Camera 4K Plus +12V ATEM Television Studio Pro 4K Blackmagic Studio Camera 4K Pro

CH 2 12-30V 6A 通过SDI连接时，Tally和摄影机控制数据会通过另一路SDI节目返送信号送回摄影机。更多信息请继

在拥有HDMI和SDI输入的ATEM Television Studio HD和ATEM Television Studio HD Pro型 号 上 ，第 一 路 SDI输入是输入5，当 在 切 换 台 上 选 择 输 入 5时 ，您 可 能 需 要 将 摄 影 机 ID设 为5以后Tally才 会 工 作 。更 多 关 于 修 改 ATEM Camera ID的信息请参阅本章节后面的内容。

开始使用连接节目返送信号 节目返送信号让您可以通过切换台，在摄影机的LCD上监看节目输出。节目输出还包含Tally、对 讲 、 摄影机控制数据、时间码和参考同步锁相信号。

连接节目返送信号时，将ATEM切换台上的任意SDI输出连接到摄影机的SDI输 入 。如 果 节 目 输 出 不

够 ，可 以 使 用 任 何 辅 助 输 出 。一 些 ATEM切换台搭载额外的节目输出，能够确保有足够的输出连接多 台 摄 影 机 。在 ATEM Constellation 8K等ATEM切换台上，节目返送信号可被设为任何切换台输出。 将切换台的SDI输出连接到摄影机的SDI输入。 您还可以用Blackmagic Mini Converter SDI Distribution将节目输出送入更多摄影机。 备注 所有输出都包含摄影机控制数据，除了多画面分割和下变换输出以外。

将专业广播级耳麦连接到Blackmagic Studio Camera 4K Pro侧面板上的5针XLR接口。也可以通过 3.5mm耳机接口连接智能手机上常用的消费级耳麦。 连接对讲后，您可以与切换台操作人员沟通。对讲音频内嵌在SDI信号的15和16通道上。

开始使用您可以通过3.5mm插孔使用带内置麦克风的普通3.5mm TRRS手机耳麦， 或者在Blackmagic Studio Camera 4K Pro上使用5针XLR对讲耳麦。 设置ATEM摄影机ID

ATEM摄影机ID是摄影机菜单设置中的一项设置，能够决定摄影机通过哪个SDI输入连接ATEM切

换 台 。当 摄 影 机 ID与切换台的输入编号对应时，摄影机会检测该输入的Tally数 据 ，摄 影 机 上 的 Tally

通过HDMI连接ATEM切换台时，您不需要担心设置摄影机ID，因为切换台会检测每台摄影机连接的

输入，并指派相应的Tally数据。 更多关于修改ATEM摄影机ID的信息，请参阅“菜单设置”部分内容。 通过摄影机“设置”修改 ATEM摄影机ID

连接完毕并且确认ATEM摄影机ID正确后，应检查所有设备是否运作正常。 要在Blackmagic Studio Camera 4K Pro上进行快速检查，请按住摄影机上的PGM按 钮 ，然 后 在 ATEM切换台上将彩条切换到节目输出上即可。如果您在摄影机上看到了彩条画面，即可确认摄影 机的节目输出运行正常。

开始使用您可以双击按钮，将节目画面锁定在屏幕上。再按一次会回到摄影机实时画面。 按住标有“PGM”的节目按钮可监看切换台的节目输出。 如要检查Tally是 否 工 作 ，把 摄 影 机 1切 换 到 节 目 输 出 。您 摄 影 机 上 的 Tally灯应亮起。如果没有亮起，检 查ATEM摄影机ID是否设置为相应的切换台输入，并且切换台的映射设置是否正确。 现在摄影机就成功连接到ATEM切 换 台了。 当摄影机切换到节目输出时，Tally提示灯会亮起。 通过USB记录Blackmagic RAW 最后，如果您能希望在摄影机上记录Blackmagic RAW，只需把格式化为Mac OS扩展或exFAT格式的 USB-C硬盘连接到摄影机的USB接口，然后点按触摸屏上的记录按钮即可！再次按下可停止记录。 记录时，记录按钮会显示为红色 提示 当连接了ATEM Mini Pro或Extreme型号的切换台时，您可以通过切换台在所有摄影

一切准备就绪！继续阅读本手册，获取更多关于Blackmagic Studio Camera控制和设置的信息。

开始使用Blackmagic Studio Camera摄影机接口 这部分介绍了关于Blackmagic Studio Camera 4K Plus或4K Pro型号上的所有接口内容。

锁定USB 这两个USB-C扩展端口可直接将内容记录到USB-C硬 盘 上 ，并 且 可 用 于 连 接 Blackmagic Zoom Demand和Blackmagic Focus Demand。端 口 A还也可用来升级摄影机内部软件。

3.5mm麦克风插孔 通过摄影机的3.5mm立 体 声 接 口 连 接 麦 克 风 。支 持 Mic和Line电平的音频。Mic电平的音频要 比Line电平低，因此如果您将麦克风连接到摄影机但选择了Line电平，就会发现电平过低。麦 克风输入还可以接收来自左通道外部信号源的SMPTE规范LTC时间码。有效时间码可被自动 检测到，并作为时间码元数据加嵌到记录的视频中。我们建议通过线路电平输出发送LTC时 间码，特别是如果您不将时间码记录成音频的话。

3.5mm耳机插孔 将耳机插入该3.5mm立体声耳机插孔可进行音频监听。

XLR音频输入 这两个接口为平衡XLR输入接口，可连接调音台、PA系统或是外接麦克风等专业设备的外部 模拟音频。XLR接口可提供48V幻象电源，因此可使用非自供电麦克风。更多关于幻象电源的 信息，请阅读“设置”部分的介绍。

5针XLR对讲 该5针XLR接口可连接广播级耳麦。使用广播级耳麦可让您与切换台操作员进行沟通。本章 节之后的内容提供了引脚图。

HDMI输出 这一标准尺寸HDMI接口可连接上至60帧每秒的10bit 4:2:2 2160p Ultra HD视频和2通道内 嵌音频。使用触摸屏菜单设置净信号或者带有叠加信息的输出画面。 您可以使用HDMI端 口 来 连 接 外 部 监 视 器 、录 机 或 ATEM切换台。如果是输出Ultra HD影像， 建议使用HDMI 2.0线缆。 备注 通过HDMI连接ATEM Mini时 ，摄 影 机 的 HDMI输出格式将被自动设为HD。 连接HD监视器和HD HyperDeck硬盘录机等HD设备时也是如此。。

SDI输出 Blackmagic Studio Camera 4K Pro上的12G-SDI输出接口可将音频发送到ATEM切换台或 HyperDeck硬盘录机等专业SDI视频设备。

以太网PoE Blackmagic Studio Camera 4K Pro设有支持PoE的10G以太网端口。要通过该端口为摄影机 供 电 ，需 要 Blackmagic Studio Converter或PoE 4型电源供应等高端高能量PoE电源供应。

12-18伏DC锁定电源接口，可接受摄影机提供的AC电 源 供 应 。锁 定 环 可 将 线 缆 锁 紧 ，防 止 意 外拔开。您还可以使用该接口连接电池电源，如果AC电源不可用的话。

4针XLR电源输入 Blackmagic Studio Camera 4K Pro提供一个12-18伏4针公头XLR接 口 ，可 连 接 URSA 4针AC 到12V DC电源供应或便携式电池等外部电源作为冗余方案。

Blackmagic Studio Camera摄影机接口5针XLR对讲接口引脚图 外观示意图外观示意图 引脚引脚 信号信号 输入/输出输入/输出 描述描述 5针XLR

1 IntercomMIC(Y) GND 对讲麦克风输入支持驻极体电 容式麦克风和动圈式麦克风， 可以是平衡或非平衡的。1号引 脚是麦克风常用信号，2号引脚 是适用于两种类型的麦克风信 号输入。对于驻极体麦克风，直 流偏置电压供应也会通过同个 麦克风信号输入引脚进行输出。 2 IntercomMIC(X) In

4 Intercomleft Out 5 Intercomright Out 使用Blackmagic Studio Camera控制 Blackmagic Studio Camera搭载一块大尺寸高亮度的7英寸LCD触 摸 屏 ，在 LCD上可以监看实时画面 并直接修改设置。按下屏幕上的菜单按钮可以访问菜单，用点按和滑动的手势修改设置。 右侧旋钮可用于改变屏幕亮度和对比度，以及修改峰值对焦敏感度。 左侧设置旋钮可用于调整兼容MFT镜 头 的 光 圈 ，搭 配 HUD显示使用时可修改设置及调整参数。

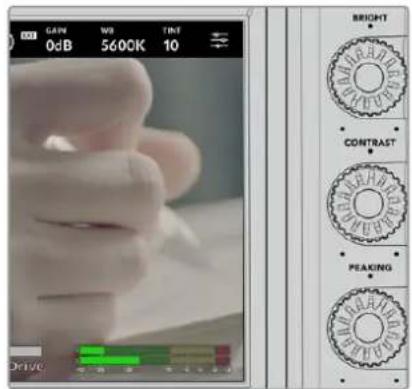

逆时针转动旋钮可开大光圈，顺时针转动可缩小光圈。 在摄影机的HUD显示中选定后，设置旋钮还可以用来调整白平衡、快门速度和增益设置。 “对焦缩放”功能启用后，图像会放大让您看到更多细节。您可以转动旋钮调整放大程度。按下并转 动旋钮可以调整裁切画面的位置。

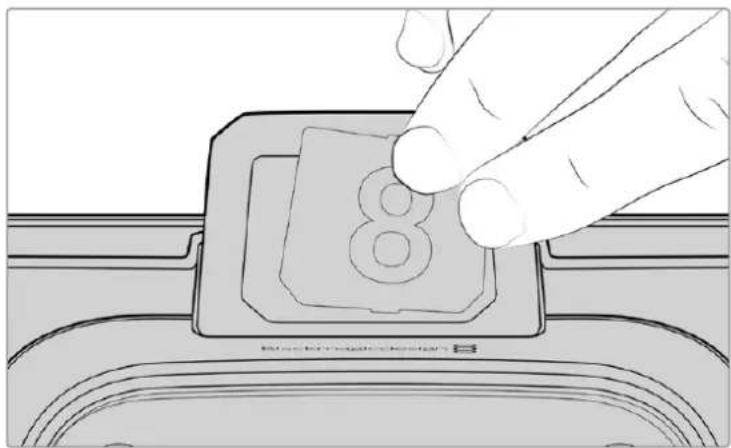

使用Blackmagic Studio Camera控制Tally提示灯 Blackmagic Studio Camera的LCD上显示小型Tally提示灯，同时顶部面板上配有一个大型Tally灯。 摄影机连接ATEM切换台时，Tally提示灯让演员和摄影师知道哪台摄影机正在播出，哪台摄影机即将 播 出 ，以 及 摄 影 机 是 否 处 于 录 制 状 态 。 摄影机在播出时Tally提示灯亮起红色，切换成预览输出时亮起绿色，ISO记录时亮起橙色。 摄影机还配有透明的摄影机号码牌，让身处6米远的工作人员都能一眼看清机位号码。 摄影机切换至节目输出，正在播出。 摄影机切换至预监输出，即将播出。 用USB-C硬盘记录。 备注 当摄影机未连接切换台时，Tally提示灯会像普通的记录Tally提示灯一样亮起红色。 Tally提示灯号码牌模板 软件安装程序中提供了可编辑的PDF软件，您可以编辑和打印自己的提示灯号码牌，从而与已有的号 码 牌 匹 配 。安 装 Blackmagic摄影机软件后，Mac用户可通过“应用程序” > “Blackmagic Cameras” > “文件”路径找到该软件，PC用户则可通过“Blackmagic Design” > “文件”路径找到该软件。 Tally提示灯号码牌更改起来很容易

您可以使用传统峰值对焦风格，或者选择使用 红色、绿色、蓝色、黑色或白色线条。

内置触摸屏用于图像监看。点按和滑动可以缩

BACK/PGM按钮 连接ATEM切 换 台 时 ，按 住 Blackmagic Studio Camera 4K Pro上的“PGM”按钮，LCD上 会显示返送信号。松开按钮会回到实时摄影机画面。连按两次PGM按钮将锁定节目返送 信号。再按一次会回到实时摄影机画面。 在Blackmagic Studio Camera 4K Plus上这个按钮标为“BACK”。按 下 BACK按钮会关闭菜 单设置，LCD将回到实时画面。

您可以将最常用的功能设置到这些可指派的按钮，以便快速调用。这些按钮的默认功能有： F1 - 对焦缩放。 F2 - 对焦。会在兼容镜头上触发自动对焦。 F3 - 光圈。会在兼容镜头上触发自动光圈。 更多关于指派功能按钮的信息，请参阅“菜单设置”部分的“设置”章节。

摄影机两侧的内置把手能帮助您 在 搬 运 和 设 置 时 抓 住 摄 影 机 ，同 时 在安装和拆卸时为屏幕提供保护。

使用Blackmagic Studio Camera控制触摸屏控制 Blackmagic Studio Camera LCD触摸屏搭载了基于点按和滑动手势的界面。通过点按和滑动状态 显示及图标，您可以在拍摄的同时快速打开HUD显示，访问摄影机设置。 摄像机的LCD触 摸 屏 帮 助 您 监 看 画 面 ，修 改 设 置 。 使用HUD显示修改设置 HUD显示是一个快速设置菜单，您可以点按设置来打开和修改。只需点按一个选项打开HUD显示， 就可以用触摸屏或者设置旋钮进行修改。完成选择后，按下旋钮可快速关闭选择菜单。 点按触摸屏上的设置，然后转动设置旋钮进行修改。再次点击该图标收起窗口。

触摸屏控制HUD显示设置 手册本章节的内容会介绍使用HUD显示和设置旋钮可以修改的设置。 LCD监看选项 点击触摸屏左上角的监视器图标可进入LCD监视屏设置。这些设置可用来切换并调整演播室摄像机 的监看功能，包括斑马纹、对焦辅助、帧导栏、网格、安全区以及伪色。当您进入LCD监 看 选 项 时 ，这 些 功能的控制项会显示在LCD触摸屏底部的选项卡菜单中。 点击摄影机LCD触摸屏左上角的图标可进入LCD触摸屏的监看选项。

斑马纹设置可开启或关闭LCD触摸屏上的斑马纹显示，还可以设置斑马纹级别。 视频图像中超过您设定的斑马纹曝光度的部分会以斜线标出。例如，将斑马纹设定为100%可显示完 全过曝的区域。这一功能对于既定照明条件下实现最佳曝光值非常有帮助。 进入LCD监看选项后，点按斑马纹图标可选择斑马纹 设置 要开启或关闭LCD触摸屏的斑马纹功能，只要在斑马纹界面中点按屏幕左下方的切换图标即可。 向左或向右拖动滑块或点按斑马纹百分比级别的箭头，可为斑马纹显示设置曝光级别。斑马纹程度 能以5个百分点为单位进行调整，曝光显示范围在75%到100%之间。 更多关于在摄影机HDMI或SDI输出上启用斑马纹的信息，请参考本手册“监看设置”部分的介绍。 提示 如果您在户外阴天等易变的照明条件下拍摄，将斑马纹设置在100以下能提示您可能

该设置可开启或关闭LCD触摸屏上的对焦辅助显示，还可以设置对焦辅助级别。 进入LCD监看选项后，点击对焦辅助图标可设置摄影机的对焦辅助选项。 触摸屏控制要开启或关闭LCD触摸屏的对焦辅助功能，只要在对焦辅助界面中点按屏幕左下方的切换图标即可。 如要设置对焦辅助级别，将滑块沿着触摸屏下方左右移动。 对焦辅助的最佳级别因拍摄画面而异。例如，对焦人物时，设置较高的对焦辅助可有助于解决人物面 部边缘细节的问题。而如果是对焦植物或建筑物，较高的对焦辅助设置反而会显示许多干扰信息。 更多关于在两个摄影机型号的HDMI输出和Blackmagic Studio Camera 4K Pro的SDI输出上启用对 焦辅助的信息，请参考本手册“监看设置”部分的内容。 提示 Blackmagic Studio Camera设有两个对焦辅助模式。您可以在“监看”设置菜单中的 “峰值对焦”和“彩色线条”两种对焦辅助选项间进行切换。详情请参考本手册“监视器设置”

帧导栏设置可开启或关闭LCD触摸屏上的帧导栏显示。帧导栏包括用于电影、电视和网络标准的不

进入LCD监看选项后，点击帧导栏图标可设置帧导栏选项。 要开启或关闭LCD触摸屏的帧导栏显示，只要点按屏幕左下角的切换图标即可。 要选择您想使用的帧导栏选项，请左右拖动滑块，或点按当前所选宽高比两侧的箭头进行调整即可。 点按箭头按钮之间的比例显示，还可以输入自定义帧导栏比例。

2.35:1、2.39:1和2.40:1 可显示宽屏宽高比，适用于变形或遮幅宽银幕电影。由于电影标准随时间改变，这三种宽高比或 采用略微不同的宽屏设置。2.39:1是目前最为广泛使用的标准之一。 LCD触摸屏启用2.40:1帧导栏设置后的显示。

触摸屏控制2:1 该选项可显示较16:9略 宽 的 画 面 比 例 ，但 宽 度 低 于 2.35:1。 1.85:1 可显示另一种常用的遮幅宽银幕电影宽高比。宽度介于HDTV 1.78:1和2.39:1规格之间。 16:9 显示为1.78:1宽 高 比 ，兼 容 16:9高清电视机和计算机屏幕。该宽高比最常用于HD播出和网络视频。 此外，Ultra HD播出也使用这一宽高比。 14:9 可显示某些电视台所用的14:9宽 高 比 ，是 16:9和4:3电 视 标 准 的 折 中 方 案 。理 想 状 态 下 ，当 16:9和 4:3素材经中心裁切以符合14:9宽高比时仍然保持清晰画面。如果您的项目可能会在使用14:9宽 高比的电视台播出时，可使用此帧导栏作为构图辅助。 4:3 采用4:3宽 高 比 ，适 用 于 SD电 视 屏 幕 ，或 在 使 用 2倍变形附加镜时帮助构图取景。 1:1 该选项可显示较4:3略窄的1:1画面比例。这一正方形画面比例正在社交媒体领域日渐普及。 4:5 该选项可显示4:5的宽高比。这一纵向画面宽高比是人像和智能手机观看的理想选择。

要自行创建帧导栏比例获得独特观感，可点按箭头图标按钮之间的比例显示。在出现的“自定 义帧导栏”屏幕上，点按删除按钮将当前比例删除，然后使用数字键盘指定一个新的比例。点按 “更新”应用自定义帧导栏比例，然后回到拍摄画面。 使用“自定义帧导栏”屏幕上的数字键盘输入一个新的帧导栏比例

触摸屏控制提示 您可以更改帧导栏叠加信息的不透明度，并且在摄影机的HDMI或SDI输出上启用或禁 用帧导栏叠加信息。详情请参考本手册“监看设置”部分的内容。

网格设置可在LCD触摸屏上开启“三分法”、“水平线”、“十字准线”或“中心点”显示。 进入LCD监看选项后，点按网格图标可选择不同的网格设置 网格和十字准线叠加信息可以帮助您构图。开启网格选项后，LCD屏 幕上会显 示“三分法 ”、“水平线”、 “十 字 准 线 ”或 “ 中心 点”。 要开启或关闭摄影机触摸屏的帧导栏显示，只要在“帧导栏”选项卡中点按屏幕左下角的切换图标即可。 想要选择LCD上显示哪类叠加信息，只要点按“三分法”、“水平线”、“十字准线”或“中心点”选项即可。 您可以一次在水平线、十字准线或中心点选项当中选择一种，和三分法显示。这样能让您结合使用三 分法和水平线组合、三分法和十字准线组合，或者三分法和中心点组合。 三分法网格可自动缩放到任意屏幕帧导栏。

“三分法”设置取画面三分之一处分别加以两条竖线和两条横线组成网格叠加显示。三分法是一 种帮助镜头构图的极其强大的工具。例如，人眼通常会将注意力落于两条直线的交叉点位置， 因此网格非常有助于构图时将关键元素定位在这些重要区域。演员的视线通常都是取景在屏 幕上三分之一部分，因此您可以使用上面的那条水平线来帮助您构图。三分法有利于不同镜头

“水平线”设置可在摄影机发生左右或者上下倾斜的时候给出提示。使用该设置可以确保图像画

触摸屏控制这些线条偏离中心十字标线的距离等比对应摄影机发生上下或左右倾斜的程度。摄影机的运动 传感器校准完成后，移动线条与轴对齐时会变为蓝色。 请注意，如果摄影机朝正下方拍摄俯瞰镜头，或朝正上方进行拍摄，水平线指示也会有相应反 馈。假如您旋转摄影机来拍摄竖屏画面，水平线指示会将横纵轴也旋转90度。 下面的表格显示了摄影机发生不同方向的倾斜时，水平线所给出的相应指示。

正常使用时，可将水平线指示校准为垂直且水平。如果您想要使用水平线指示来保持一致的斜 角 镜 头（ Dutch Angle），或者保持一致的倾斜角度来拍摄俯瞰或仰角镜头，也可将水平线指示 校准为某个斜面角度。更多关于如何校准水平线指示的信息，请查阅“运动传感器校准”部分。

“十字准线”设置可在画面中心标以十字准线。十字准线和三分法一样，都是非常有用的构图工具，可 以让您轻松将画框的正中心对准某个拍摄对象。在拍摄用于快速剪切的场景时也可能会用到这一 功能。将观众的视线始终保持在画面中心，能够有助于他们在观看快速剪辑的画面时跟上节奏。

“中心点”设置是在帧画面的中心放置一个圆点。这一设置和“十字准线”设置的作用完全一样， 只不过这一叠加显示更小，因此所造成的干扰也更小。 备注 更多关于在HDMI或SDI输出上启用网格的信息，请参考本手册“监看设置”部分的介绍。

“安全框”设置选项用于打开或关闭LCD触摸屏上的安全框，以及设置安全框尺寸。 安全框是广电制作行业的常用工具，可用来让观众观看到镜头中最重要的内容。将镜头中最重要的 部分保留在中心的“安全框”之内，能有效防止在部分电视机上出现画面裁切，并且能留下一定的空 间供播出机构在屏幕边缘添加台标、新闻图标和其他叠加信息。许多播出机构都要求交付的影像必 须将标题和图文等重要内容包含在90%的安全框范围内。

触摸屏控制安全框还可以帮您为镜头构图，方便您在后期制作中裁切图像的边缘来稳定镜头。它们也可以用来显 示特定的裁切。比如以Ultra HD 3840x2160记录时将其设置为50%，您可以看到画面经1920x1080 裁切后的效果。安全框还会根据帧导栏来调整尺寸，它们会通过调整以显示目标帧的已选百分比。 图为设置到85%的安全框 要开启或关闭LCD触摸屏的安全框，只要在安全框界面中点按屏幕左下方的切换图标即可。要设置 摄影机LCD触摸屏的安全框程度，可以点按触摸屏下方当前数值左右任何一边的箭头。或者，您也 可以左右拖动滑块进行调整。 更多关于在摄影机HDMI或SDI输出上启用安全框的信息，请参考本手册“监看设置”部分的介绍。

“伪色”设置可打开或关闭LCD触摸屏上的伪色曝光辅助。 伪色功能可在您的图像上叠加不同色彩，以代表图像中不同元素的曝光值。例如，粉色代表了适合 较浅肤色的最佳曝光，而绿色则是较深肤色调的对应色彩。在记录人物画面时可通过查看粉色或绿 色伪色来保持肤色曝光的一致性。 以此类推，当您图像中的元素从黄色变到红色，就意味着现在处于过曝状态。

触摸屏控制要开启或关闭LCD触摸屏的伪色功能，只要在伪色界面中点按屏幕左下方的切换图标即可。

“FPS”提示可显示您当前所选的帧率。 点按帧率提示可进入帧率设置 在LCD触摸屏底部的菜单里，点按“FPS”提示可让您更改摄影机传感器及项目帧率。

项目帧率是摄影机的记录格式帧率，它具备电影和电视行业所使用的各类帧率。该帧率通常应匹配 您的播出内容交付格式。 一共有8种 项 目 帧 率 设 置 ，分 别 为 每 秒 23.98、24、25、29.97、30、50、59.94以及60帧。 想要在“FPS”菜单中调整摄影机的项目帧率，请点按触摸屏左下角当前帧率旁边的左右箭头。或者， 您也可以左右拖动滑块进行调整。 点按项目帧率两侧的箭头或移动滑块进行调整。

传感器帧率可设定传感器每秒所记录的实际帧数。这一帧率将会影响录制视频播放的快慢，视您在 DaVinci Resolve中所设置的项目帧率而定。 启用“变速帧率”选项后，点按某个预设或传感器帧率两侧的箭头图标， 或者移动滑块就可进行调整。

触摸屏控制默认情况下，项目和传感器帧率会相互匹配，以便获得自然的播放速度。但是，您可以点按摄影机“FPS” 菜单右下方的“变速帧率”切换图标来单独设置传感器帧率。 如要更改您的传感器帧率，请点按触摸屏左下方传感器提示旁边的左右箭头。您也可以左右拖动滑 块来增加或减少帧率。您可以点按滑块上方的常用变速帧率。这些是根据您当前项目帧率给出的。 您可以调整录制视频的传感器帧率，在DaVinci Resolve中创建出丰富有趣的速度特效。当传感器帧 率被设置为高于项目帧率时，回放片段可营造出慢动作效果。

“快门”提示可显示您的快门速度或快门角度。点按此提示可手动更改摄影机的快门数值或配置基于 快门的自动曝光模式。快门类型设置可通过显示快门信息来选择“快门速度”或“快门角度”。详情请参 考本手册中关于“设置”部分的介绍。 点按“快门”提示进入快门设置 快门速度定义了视频中动态模糊的级别，可对不同的光线条件进行补偿。自然动态模糊的快门速度设 置和可选设置取决于您所使用的帧率。比如，当以30p拍摄时，1/60秒的快门速度相当于180度快门角 度，这对于电影项目是非常普遍的设置。然而，如果您以25p拍摄，要实现同样的效果，需要把快门设 置为1/50。请根据照明条件的变化或画面中动作的多少对快门角度进行相应的调整。 对于自然动态模糊，您可以通过将帧率乘以二来计算快门速度。所以当帧率为30p时 ，将 快 门 速 度 设 为1/60秒就可以获得自然动态模糊效果。 如果您想要传感器获得更多光线，可以根据帧率将快门设置到最慢。例如：25p用1/25，30p用1/30。 当快门速度最慢时，动态模糊看起来会有些夸张。 如果您想要减少动态模糊，让运动看起来更锐利细致，可以把快门速度提高，比如30p用1/120每 秒， 或者25p用1/100秒。如果您熟悉快门角度的话，这相当于90度快门角度。 备注 在照明环境下拍摄时，快门可影响闪烁程度。Blackmagic Studio Camera会根据当前 的帧率自动计算出防闪烁快门数值。当您调整快门时，触摸屏下方将会显示三个防闪烁快门 建议选项。这些快门数值可能会受到您所在地区的主电源频率的影响。您可以在摄影机的设 置菜单中将本地电源频率设为50Hz或60Hz。详情请参考本手册中关于“设置”部分的介绍。 点按“快门”提示触摸屏下方会显示建议的快门数值。如果您将自动曝光设为关闭状态，此时屏幕将 显示您当前所选的快门数值，并将显示出根据您在摄影机“设置”菜单中所选的主电源频率所得出的 所有可用的防闪烁快门数值。即使使用防闪烁快门数值，每类光源所具备的特点也依然有可能导致 闪烁现象。如果您使用的不是持续光源，我们建议拍摄前请始终进行测试。详情请参考本手册“设

触摸屏控制如要选择某一种防闪烁快门值，只需点按一个显示的快门值。使用当前快门值提示两侧的箭头可逐 个查看一些最常用的值。 摄影机将根据您在“设置”菜单中所选的主电源频率给出一组防闪烁快门数值建议。 如果您希望选择一个特定的快门值，可以连按两次屏幕左下方的当前快门提示，屏幕上会出现一个 小型键盘供您输入任何想要的快门值。 当您输入的快门值低于当前的帧率，比如快门值为1/25，而 拍 摄 帧 率 为 29.97fps，系统将采用最接近 的可实现快门值。这个例子中最接近的快门速度为1/30。 当在户外拍摄或使用防闪烁照明时，可使用这一数字键盘手动键入您想要的快门角度。 点按快门菜单最右侧的“自动曝光”的开关图标可打开快门自动曝光菜单。 该操作可调出以下自动曝光选项。

该设置可自动调整快门数值来确保恒定曝光，并同时保持光圈不变。如果您需要保持景深不 变，请选择这一设置。值得一提的是，细微的快门自动调整可能会影响到运动模糊。此外， 也请您留意室内拍摄时不同的照明条件可能会造成闪烁现象。自动光圈功能在选择“快门” 自动曝光模式时不可使用。

该设置可先调整快门，再调整光圈，以保持正确的曝光水平。如果已达到最大或最小快门值，曝光仍 不能维持，那么摄影机将开始调整光圈值来保持曝光恒定。

该设置可先调整光圈，再调整快门速度，以保持正确的曝光值。如果已达到最大或最小光圈值，曝光 仍不能维持，那么摄影机将开始调整快门值来保持曝光恒定。 在快门菜单中，点按“自动曝光”可进入基于快门的自动曝光模式选项。

当影响快门或光圈的自动曝光模式启用时，LCD触摸屏上方的快门或光圈提示的旁 边会出现一个“A”字母小标。

“光圈”提示可显示您当前的镜头光圈。点按此提示可更改兼容镜头的光圈并配置基于光圈的自动曝

点按“光圈”提示可进入光圈设置 点按“光圈”提示一次可调出触摸屏底部的光圈菜单。当前镜头光圈将显示在此菜单的最左侧。想要 更改光圈，可点按当前光圈两侧的箭头或左右拖动滑块。 在“光圈”菜单中，点按光圈提示左右两侧的箭头或使用滑块来调整光圈设置。 点按光圈菜单最右侧的“自动曝光”的开关图标可打开光圈自动曝光菜单。 该操作可调出以下自动曝光选项。

该设置可自动调整光圈来确保恒定曝光，并同时保持快门速度不变。它可保持运动模糊不受影响，

该设置可先调整光圈，再调整快门速度，以保持正确的曝光值。如果已达到最大或最小光圈值，曝光 仍不能维持，那么摄影机将开始调整快门值来保持曝光恒定。

该设置可先调整快门，再调整光圈，以保持正确的曝光水平。如果已达到最大或最小快门值，曝光仍 不能维持，那么摄影机将开始调整光圈值来保持曝光恒定。 在“光圈”菜单中，点按“自动曝光”可进入基于光圈的自动曝光模式选项。 提示 当影响光圈或快门的自动曝光模式启用时，LCD触摸屏上方的光圈或快门提示旁会 出现一个“A”字母小标。

您可以在摄影机的LCD触摸屏上方看到摄影机的时长显示。 摄影机在记录时，其时长显示会变成红色。 时长显示为您提供了一个时间码计数器，可用于检查素材片段长度并在记录时监看时间码。计数器以时 : 分 : 秒 : 帧的顺序显示，当记录或播放片段时将按照这一计时方式进行。记录时，时间码会变成红色。 显示时长会从00:00:00:00开始。当前片段或最后记录片段的时长将显示在触摸屏上。当日时间的时 间码会嵌入片段，以便后期制作时使用。 想要查看时间码，只要点按时长显示即可。再次点按时长显示可回到片段时长。 时长显示周围还可能出现以下其他状态提示： 当显示时间码时，此标识会出现在时长显示的右侧。 当连接有效的外部时间码信号时，此标识会出现在时长显示的右侧。 这可以由ATEMMini通过HDMI送入，ATEM切换台通过SDI节目返送信号送入， 或者由模拟小型插孔或XLR时间码信号源送入。 当摄影机在完成“拥塞同步”并断开连接后脱离其内部时间码时， 此标识会出现在时长显示的右侧。 根据同步输入设置，当连接有效同步视频源且信号锁定时，会出现此标识。 连接ATEM切 换 台 时 ，演 播 室 摄 像 机 会 在 LCD触摸屏上时间码的下方显示小型Tally状 态 叠 加 。也 就 是说您可以禁用摄影机上的Tally提示灯，但仍然可以看到演播室摄像机是否切换到预监输出，或者

触摸屏控制ATEM切换台可自动和演播室摄像机的时间码进行同步，以便在连接设备时与切换台的时间码相匹 配 。这 样 一 来 ，在 DaVinci Resolve中执行准确的多机位剪辑就变得更加方便了。

增益提示显示了演播室摄像机当前的增益设置，即感光度。点按此提示可调整增益值来用于不同的

演播室摄像机最佳的设置是0dB。摄 影 机 搭 载 双 原 生 ISO传感器，10dB和18dB非常适合低光环境， 能够拍出噪点极低的干净图像。 点按增益提示可进入增益设置。 使用预设下方的滑块和箭头能以1/3为单位调整增益。 这一增益设置可能会偏高或偏低，因此请根据拍摄现场的不同情况妥善设置。例如32或36dB可用于 超低光环境，但可能会产生噪点。

Blackmagic Studio Camera的传感器专门针对低光环境和明亮日光做了优化。 请根据不同照明条件调整增益，摄影机的双原生增益功能可在后台运行，以确保拍摄画面清晰，并且 低 和高 增益设 置下噪 点均 保 持 在最 少。 当增益设置位于-12dB和8dB之间时，原生增益0dB将被当做参考点。10bB到36dB之间的增益范围 使用原生增益18dB作 为 参 考 点 。如 果 您 的 拍 摄 条 件 可 以 选 择 8dB或10dB，我们建议将镜头的光圈调 低一挡，这样就可以选择10dB，从而启用较高的原生增益功能来获得更加清晰的拍摄画面。

触摸屏控制本章节中的动态范围图表显示了增益选项和动态范围配置之间的关系。 BlackmagicStudioCamera动态范围图表

“WB”和“TINT”提示可分别显示摄影机当前的“白平衡”和“色调”设置。点按这两个提示可让您根据不 同的照明条件来调整摄影机的白平衡和染色设置。 点按“白平衡”和“色调”可分别进入相应设置。 每种光源都会发出一种色调。例如，烛光会发出暖色调，阴天会发出冷色调。白平衡设置用于图像 的色彩平衡，通过综合调整图像中的橙色和蓝色以确保白色物体在拍摄到的画面中依然为白色。例 如，在钨丝灯下拍摄时会发出暖色的橙光，因此可选择3200K为图像添加一些蓝色调。如此平衡颜 色后，白色可以被准确记录下来。

触摸屏控制Blackmagic Studio Camera包含多种白平衡预设，适用于各类色温条件。具体设置有：

（6500K） 如要自定义预设，点按或长按色温提示左右两侧的箭头图标。每次点按会把色温增加或降低50K。 按住箭头图标会增加速度。或者，您也可以左右拖动色温滑块进行调整。 想要进一步调整图像，可以调整色调参数。此设置可综合调整图像的绿色和品红色。例如，添加品红 可补偿荧光灯的绿色色偏。很多摄影机的白平衡预设都包括一些色调调整。 点按白平衡和色调提示可让您获得五种预设，以及左侧的白平衡提示和滑块， 和右侧的色调提示。请根据不同的照明条件来调整自定义白平衡设置。 与白平衡的做法类似，点按色调提示的左右箭头可以进行修改。调整范围在-50到+50之 间 ，以 一 挡 为单位进行调整。长按箭头图标可加快调整速度。 备注 自定义白平衡或染色设置会把您的预设更改为“CWB”或自定义白平衡。自定义白平衡 是 恒 定 的 ；您 的 CWB设置在重启、切换到预设及切换回CWB时都将保持配置不变。这样您 可以轻松将自定义白平衡和上一次所使用的预设相比较。

Blackmagic Studio Camera可自动设置白平衡。点按“AWB”图标可打开白平衡设置界面。 自动设置白平衡时，画面中心将出现一个方框。请将此方框对准画面中某个中性色调的部分，如白卡 或灰卡，并点按“更新白平衡”。摄影机将自动调整白平衡和色调值，使白平衡方框内的白色和灰色平 均值尽量保持中性。更新后，此数值可设为您摄影机的自定义白平衡设置。长按三秒摄影机顶部的 “白平衡”按钮也可选择自动白平衡并激活“更新白平衡”功能。

触摸屏控制在白平衡菜单中点按“AWB”图标，可调出自动白平衡设置界面。将界面中的方 框对准白色或中性灰色表面来自动设置一个中性白平衡。 LUT提示

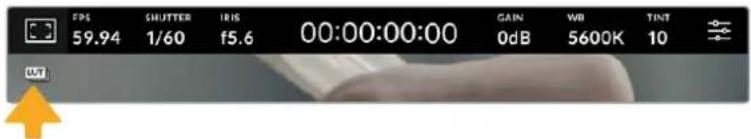

当您在现场将LUT作为预览工具使用时，屏幕左上角会显示LUT图 标 ，提 示 您 当 前 正 在 使 用 LUT。

直方图位于摄影机触摸屏的左下方。 直方图根据画面中的色调范围，以相应的强度显示红色、绿色和蓝色色彩通道。比如暗部偏左，中间调 居中，亮部偏右。当您关闭或打开镜头光圈时，会注意到直方图里的信息会相应地向左或向右移动。 直方图是理想的曝光提示，但也用于检查每个通道的“裁切”情况。如果图表中的暗部或亮部的边缘 粗糙，而不是逐渐减少，就意味着正在失去亮部或暗部细节。当亮部发生裁切时，直方图右侧的“信 号灯”提示将指出受影响的色彩通道。 直方图能向您反馈片段中阴影和高光部分的色调 范围，此外，直方图还非常适合用于查看曝光平衡 度，以防止图像的亮部区域被裁切。

如果触摸屏左下方没有显示直方图，这可能是因为您的LCD监视屏设置为显示“编解 码和分辨率”。请阅读本手册“监看设置”部分的内容获取更多信息。

演播室摄像机触摸屏底部的直方图旁边有一个灰色的圆形按钮。这就是记录按钮。点按一次开始记 录，再点按一次可停止记录。记录时，演播室摄像机触摸屏上方的这一按钮、存储卡提示以及时间码

记录时，记录按钮会显示为红色 摄影机连接ATEM Mini时 ，可 以 通 过 ATEM Software Control的“记录流媒体”面板，在所有摄影机上

如果记录按钮上重叠显示一个闪烁的“!”，就表示摄影机在记录时出现丢帧。与之相关联的硬盘所 对应的剩余时间提示也将变成红色。比如，如果您的USB-C硬盘发生丢帧情况，记录按钮上就会出 现“!”提示，并且硬盘的剩余时间提示将变成红色。这样一来，您就能明确是哪块硬盘无法达到当前 所选的编解码和分辨率。如果您在之前记录的片段上出现丢帧，屏幕也会显示丢帧提示，这一提示 将 持 续 存 在 ，直 到 记 录 其 他 片 段 ，或 重 启 摄 影 机 。 当硬盘发生丢帧时会出现丢帧提示。 备注 您可以将Blackmagic Studio Camera设置为检测到丢帧时停止记录，以免录下不稳 定的画面。详情请参考本手册“记录设置”部分的内容。

摄影机内插入USB-C硬盘时，触摸屏底部的存储卡提示会显示硬盘剩余的记录时间。时间以分钟 的格式显示，具体显示内容取决于您所选择的帧率及编解码格式。当上述两项设置中的任何一项发 生改变时，该提示会自动重新计算剩余时间。当存储盘上只剩5分钟左右的记录时间时，该提示的文 本会变成红色。如果未连接第二块存储盘，并且仅剩2分钟记录时间时也会闪烁。当存储盘达到最 高 容 量 时 ，会 显 示 “ 已 满 ” 。 存储卡提示可显示USB-C硬盘的名称， 并能以分钟显示剩余记录时间。

触摸屏控制位于剩余时间上方的小信息条也会相应显示存储盘的名称。信息条变成蓝色时，表示摄影机将使用 该USB-C硬盘进行记录。如要在不同的存储盘上记录，按住您希望记录的存储盘名称。记录时，信

在LCD触摸屏上点按存储卡提示可调出存储管理器界面。 该菜单可显示当前摄影机中每个USB-C硬盘上的剩余空间、存储卡或存储盘的名称、最后一个片段 的长度、每个存储盘的片段数量，以及每张存储盘的文件格式。 您可以通过这个菜单格式化存储介质。详情请参考本手册“存储介质在记录前的准备事项”部分的介绍。 提示 在存储菜单中点按存储盘名称可将其设为活动状态。Blackmagic Studio Camera会 首先在这个存储盘上记录。 用ATEM Mini触发记录 从ATEM Mini Pro或Extreme机型切换台记录ISO文件时，您可以触发所有通过HDMI连接的Blackmagic Studio Camera。 例如，ATEM Software Control中的“记录流媒体”面板有一个标为“在所有摄影机中记录”的复选框。 该复选框在启用时，点击或按下记录后，所有连接的摄像机将开始记录。也就是说您只需点击或按下 一个按钮，所有摄影机就会同时开始记录。 更多信息请参阅ATEM Mini操作手册。

触摸屏控制在ATEM Mini Pro型 号 切 换 台 上 记 录 时 ，点 击 ATEM Software Control“记录流媒体”面板上 的记录按钮，可以把所有摄影机设置为记录。

当使用内部麦克风或连接外部音频时，峰值音频表可显示通道1和通道2的 音 频 电 平 。该 表 以 dBFS为 单位，并有削波警告功能，可在出现音频过载时以红标提示，并停留片刻，从而有效防止因削波过于

您可以选择PPM或VU测量标准。 为获得理想音质，请确保将音频电平控制在0dBFS警戒线以下。这是您的摄影机可记录的最高电平， 也就是说任何超过此电平的音频会被裁切掉，并导致声音失真。 音频表上的彩色显示条代表了峰值音频电平。理想状 态下，峰值音频电平应处在绿色区域。如果音频峰值 冲到了黄色或红色区域，音频就极有可能出现削波。 点按音频表可打开音频输入通道1和2的音量控制，以及耳机音量菜单。 点按LCD触摸屏上的音频表可以访问音频通道和耳机 音量控制。详情请参考本手册“音频设置”部分的内容。

连续两次点按LCD触摸屏可放大Blackmagic Studio Camera预览图像的任何部分。您点按的区域将 被 放 大 ，在 LCD触摸屏上用指尖拖动图像可将其来回移动。这非常有助于检查对焦。要回到标准缩放 模式，只要再连续点按两次摄影机触摸屏即可。 数字变焦功能可以被指派给功能按钮，称为“对焦缩放”。

您可以使用捏拉缩放多点触控手势来调整LCD触摸屏的缩放程度。该操作不会影响HDMI输出上的

在触摸屏上点按两下可开始2倍变焦。两根手指向外滑可以放大，向内缩可以缩小。触碰并拖动可以 移动放大区域。要回到标准大小视图，只需在触摸屏上再次点按两下即可。

您可以通过长按LCD屏幕，让镜头对画面中的特定区域进行对焦。如果您希望对焦在屏幕上放大的 区域，可以双击后长按启动自动对焦。再次双击可回到正常查看模式。

镜头构图或对焦时，有时需要暂时隐藏触摸屏上的下横栏叠加，比如直方图、存储介质提示和音频 表。屏幕顶部的状态显示位于画面之上并独立于画面，所以总是可见。在LCD触摸屏上向上或向下滑 动即可隐藏下横栏叠加。记录提示、帧导栏、网格、对焦辅助以及斑马纹信息将依然显示。 在LCD触摸屏上向上或向下滑动隐藏下横栏叠加。

尽管HUD显示可以帮助您快速修改一些重要设置，但摄影机的所有设置需要使用主菜单进行访问。 如需打开设置菜单进行修改，只需点按右上角的菜单按钮即可。这样做会在LCD上打开设置菜单，之 后便可以点按及滑动选项做出修改。 点按菜单设置图标，使用触摸屏修改设置。 设 置 按 照 功 能 分 为 “ 记 录 ” 、“ 监 看 ” 、“ 音 频 ” 、“ 设 置 ” 、“ 预 设 ” 以 及 “ LUT”选项卡。每个选项卡均设有多 页，点按摄影机触摸屏边缘的左右箭头或左右滑动便可逐页浏览。 点 按 “ 记 录 ” 、“ 监 看 ” 、“ 音 频 ” 、“ 设 置 ” 、“ 预 设 ” 以 及 “ LUT” 选 项 卡 ，在 演播室摄像机菜单的各个选项卡间移动。

“记录”选项卡可让您设置视频格式、编解码格式及分辨率，以及记录视频所需的其他重要设置，例如 动态范围和细节锐化等。通过连接到摄影机USB端口的外部存储介质记录时，比如外置硬盘，您还可 以设置编码格式和质量。 记录设置页面1 “记录”设置选项卡的第一页包含以下设置：

“编解码和质量”菜单用于在外部记录时设置Blackmagic RAW的质量。您可以选择固定比特率设置 或 固 定 质 量 。比 如 3:1、5:1、8:1、12:1，或 者 Q0、Q1、Q3和Q5。这些设置提供了选项，您可以设置使用 的 压 缩 程 度 。更 多 关 于 Blackmagic RAW的信息请参阅本章节之后的内容。 Blackmagic RAW质量选项

如果您选择了使用更高压缩的编码格式，可以增加与Blackmagic Studio Camera连接 的外置存储介质的记录时长。具体请参考“记录”章节中给出的“记录时长表”。

如果您通过USB-C在外置硬盘上记录，该设置会显示记录的分辨率。 记录通过USB-C记录的分辨率。

菜单设置Blackmagic RAW Blackmagic Studio Camera系列支持Blackmagic RAW文件格式。该格式有着高画质、宽动态范围 的特点，并提供多种压缩比选择。Blackmagic RAW保留了RAW记录的所有使用优点，但文件速度非 常快，因为大部分处理是在摄影机里通过硬件加速完成的。 Blackmagic RAW还包含强大的元数据支持，所以读取这一文件的软件就能明白摄影机的设置。如 果您因为需要快速完成剪辑并且没有时间调色而使用视频Gamma拍 摄 ，有 了 这 一 元 数 据 功 能 ，您 可以选择视频Gamma模 式 ，以 视 频 Gamma拍摄，当您在软件里打开文件时，文件将会显示应用了视 频Gamma的 效 果 。但 文 件 实 际 上 还 是 电 影 Gamma模式，只不过是文件里的元数据让软件应用了视 频Gamma模式。 也就是说，如果您在某个阶段希望为画面调色，所有电影动态范围都会保存在文件里。图像的亮部 和暗部都不会被生硬地切掉，因此细节得以保留，从而通过调色赋予画面电影品质。如果您没时间 调色也没有关系，因为图像会被应用视频Gamma，看起来就像正常的视频摄影机图像。画面并非一 锤 定 音 ，到 了 后 期 制 作 您 依 然 可 以 改 变 主 意 。 Blackmagic RAW文件速度快，编码格式针对计算机的CPU和GPU做了优化。也就是说，播放又快又 流 畅 ，无 需 硬 件 解 码 板 ，这 对 于 笔 记 本 电 脑 来 说 非 常 重 要 。能 读 取 Blackmagic RAW的软件也能获得 通过Apple Metal、Nvidia CUDA和OpenCL处理的优势。Blackmagic RAW能像视频文件一样在大部 分电脑上以正常速度播放，不需要先缓存或者降低分辨率。 另外值得一提的一点是，镜头信息会逐帧记录在元数据里。例如，使用兼容的镜头时，片段长度内所 有变焦或对焦调整都会被逐帧保存在Blackmagic RAW文件的元数据里。 以Blackmagic RAW记录 Blackmagic RAW有两种不同的工作方式。您可以选择使用固定比特率编解码格式，或者固定质量

固定比特率编解码格式与大多数编解码格式的工作方式类似。它会试图将数据速率保持在恒定的 程度，不会让数据速率升得太高。就是说，即使您拍摄复杂的图像，需要更多的数据来存储画面，固 定比特率编解码格式会对图像进行进一步压缩，从而确保画面不会超出分配的空间。 这对视频编解码格式而言没有问题，但用Blackmagic RAW拍摄时，画质必须具有可预见性。如果您 拍摄的图像需要更多数据，但编解码格式只是加大压缩程度来达到特定的数据速率，这时的结果就 是，您可能会损失画质，但只有拍完回来才会发现。 为了解决这个问题，Blackmagic RAW还有另一个名为“固定质量’的编解码格式供您选择。该编解码 格式技术上称为“可变比特率编解码格式”，当图像需要额外数据时，它会允许文件尺寸变大。如果您 需要编码图像，同时保持画质，文件大小将没有上限。 设置为固定质量的Blackmagic RAW会让文件尺寸无限变大，直到满足编码图像的需要。但文件同 时也会根据拍摄情况变大或变小。

菜单设置值得注意的是，Blackmagic RAW的画质设置选项名称并非晦涩难懂，而是能直观反映出各自的技术 特点。比如，当你选择固定比特率编解码格式，会看到画质设置为3:1、5:1、8:1和12:1选项。这些是无压 缩RAW文件尺寸与使用Blackmagic RAW拍摄的文件尺寸之间的比例。3:1的 画 质 更 好 ，因 为 文 件 更 大 ， 而18:1的 文 件 尺 寸 最 小 ，但 画 质 也 最 低 。许 多 Blackmagic RAW的用户认为12:1或18:1已 经 完 全 够 用 ，没 有发现任何画质局限。但您最好尝试不同设置，找到最适合自己的数值。 使用固定质量Blackmagic RAW编解码格式时，演播室摄像机提供Q0、Q1、Q3和Q5设 置 选 项 。这 些 是传输给编解码格式的压缩参数，它们能以更技术性的方式设置所应用的压缩程度。这个设置不一 样，因为固定比特率和固定质量编解码格式的运作方式不同。固定质量设置下，无法预测文件尺寸 比率，因为该比率会根据具体拍摄情况发生很大的变化。所以在这种情况下设置是不一样的，并且 文件会以它所需的大小记录到存储介质中。

3:1、5:1、8:1和12:1代 表 压 缩 比 。比 如 ，12:1压缩生成的文件大约比无压缩RAW小12倍。

Q0和Q5表示不同程度的量化。Q5的量化级别更高，数据速率也更高。如上所述，固定质量设置下文 件尺寸会根据拍摄情况显著增大或缩小。也就是说，在拍摄时有可能会出现文件尺寸提高到超出存 储介质负荷的情况。这样一来就可能会发生丢帧。但您可以立即看到拍摄中是否出现这样的问题，

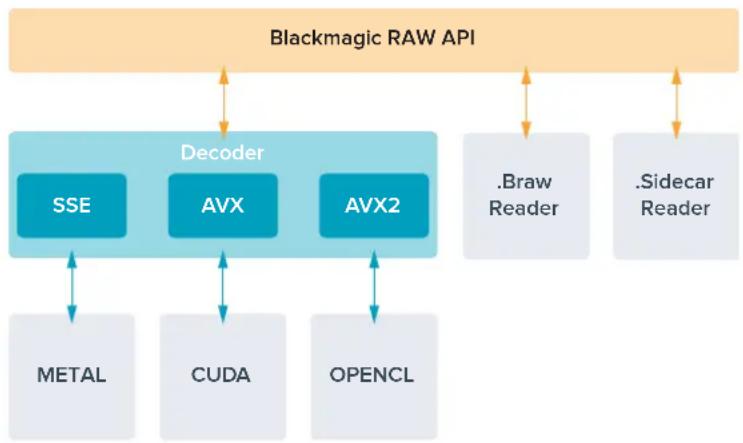

Blackmagic RAW Player Blackmagic Camera软件安装程序中包含的Blackmagic RAW Player播放器是一款用于查看片段 的应用程序。只需双击打开Blackmagic RAW文件，就能以全分辨率和位深快速播放及浏览文件。 解码帧时，SDK库里的CPU加 速 支 持 所 有 主 要 架 构 ，也 可 通 过 Apple Metal、Nvidia CUDA和OpenCL 支持GPU加速。另外，它还兼容Blackmagic eGPU，可实现更高的性能。Blackmagic RAW Player支 持Mac、Windows和Linux三大平台。 Sidecar文件 Blackmagic RAW Sidecar文件不会重写文件的内嵌元数据，只是将新的元数据优先于原始数据之 上 。元 数 据 中 包 含 Blackmagic RAW设 置 ，以 及 光 圈 、对 焦 、焦 距 、白 平 衡 、色 调 、色 彩 空 间 、项 目 名 称、镜次编号等信息。元数据在片段全程被逐帧编码，这对镜头数据来说很重要，因为镜头可能在 拍摄过程中发生调整。由于是可读格式，您可以用DaVinci Resolve，甚至文本编辑器添加或编辑 Sidecar文件中的元数据。 Sidecar文件可以在播放时自动添加新的Blackmagic RAW设 置 ，只 需 把 Sidecar文件与相对应的 Blackmagic RAW文件移动到同一个文件夹即可。如果您将Sidecar文件移出文件夹，并重新打开 Blackmagic RAW文件，更改后设置就不会被应用，您所看到的文件是原始拍摄时的状态。任何使 用Blackmagic RAW SDK的软件都能访问这些设置。做出的修改将保存在Sidecar文 件 里 ，可 以 通 过 Blackmagic RAW Player播放器或其他任何能够阅读Blackmagic RAW文件的软件看到。

菜单设置当拍摄视频Gamma模 式 时 ，文 件 仍 然 处 于 电 影 Gamma，元 数 据 会 告 诉 Blackmagic RAW的处理机 能以视频Gamma显示。如果您不想为画面调色，希望快速交付视频内容，视频Gamma是个很好的 选择。但如果您希望提升暗部或者降低亮部时，所有细节依然都在。视频不会被裁切，所有细节都

Blackmagic RAW与DaVinci Resolve 设置可以根据每个Blackmagic RAW文 件 进 行 调 整 ，然 后 用 DaVinci Resolve的“Camera RAW”选项卡 保存为新的Sidecar文件，用于创建特效或优化查看。您可以将自己的媒体文件复制给另一位DaVinci Resolve用户，他们在导入文件时就能自动获取您修改过的Gamma设 置 。除 了 摄 影 机 文 件 中 包 含 的 其 他元数 据以 外，DaVinci Resolve还能读取您选择的动态范围，您的片段将自动以“Film” 、“ Extended Video”或“Video”动态范围在DaVinci Resolve中显示。 然后您可以通过调整饱和度、对比度和中点，以及高光和阴影过渡，对这些设置进行自定义。所有调 整都可以保存为Sidecar文件，后期处理文件的其他人员也能看到这些修改。您随时都可以回到摄影

您还可以通过DaVinci Resolve的“Camera RAW”选项卡导出单一的Blackmagic RAW帧，其中包含 所有调整、元数据、全分辨率和色彩信息，方便与他人分享单帧或参考文件。 Blackmagic RAW软件开发工具包 Blackmagic RAW软件开发工具包是由Blackmagic Design开发的API。您 可 以 用 Blackmagic RAW SDK编写自己的应用程序来使用Blackmagic RAW格 式 。任 何 开 发 人 员 都 能 用 SDK库 添 加 读 取 、编 辑 和保存Blackmagic RAW文件的支持。Blackmagic RAW SDK包含第四代和第五代色彩科学，您可以 在所有支持它的应用上实现电影般的自然画面。Blackmagic RAW SDK支持Mac、Windows和Linux， 可在Blackmagic官网的开发者页面免费下载www.blackmagicdesign.com/developer 以下图表显示了Blackmagic RAW API的各个组成部分： Blackmagic RAW API METAL SSE CUDA AVX Decoder OPENCL AVX2 .Braw Reader .Sidecar Reader

本章节下面这些表格以分和秒的格式列出了不同格式、项目帧率和硬盘大小下可以记录的大致时长。 一块硬盘的最长记录时间取决于您USB-C硬盘的数据容量和您选择的帧率。应该注意的是，硬盘 的记录时间会因制造商的不同而略有差异，存储介质是否被格式化为exFAT或Mac OS扩展格式也

含有少量信息的简单场景要比信息密集的合成场景需要的数据更少。以下表格中的数值都是以高度 复杂的镜头来评估的，因此您所获得的记录时间可能会稍长些，具体取决于您所拍摄影像的类型。 ULTRA HD USB硬盘硬盘 帧率帧率 Blackmagic RAW 3:1Blackmagic RAW 5:1Blackmagic RAW 8:1Blackmagic RAW 12:1时长 时长 时长 时长256GB

23.98 41分钟 68分钟 110分钟 164分钟

24 41分钟 68分钟 109分钟 164分钟 25 39分钟 66分钟 105分钟 157分钟 30 33分钟 55分钟 88分钟 131分钟 50 19分钟 33分钟 52分钟 79分钟 60 16分钟 27分钟 44分钟 66分钟 记录设置页面2 “记录”设置选项卡的第二页含有下列设置： 浏览记录设置页面，找到您希望修改的设置。

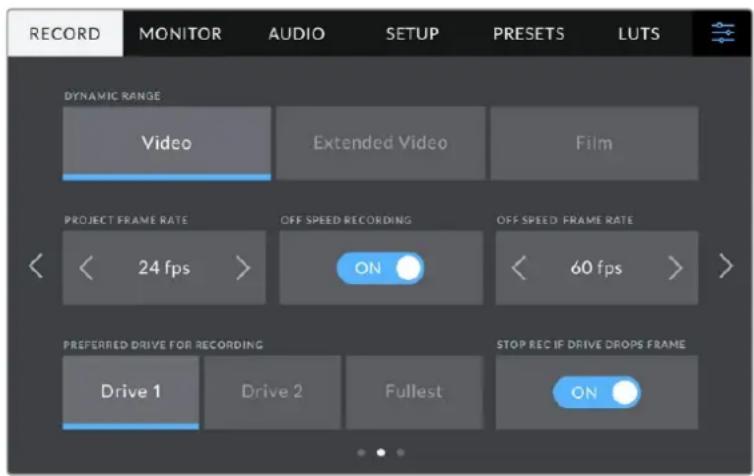

点按该图标可调整动态范围设置。Blackmagic Studio Camera拥有三挡动态范围设置： Video “Video”设置十分适合直播，您可以通过记录高对比度的效果提升工作效率，适合 直接交付，对后期处理要求极低。 “Video”使用Rec.709一级调色，6挡中性灰，另外3挡亮部。如果您想要一个准确 的起点，并且仍然拥有满意的Gamma曲线，那么这个选择比较适合。 Extended Video “ExtendedVideo”设置基于Blackmagic广色域，应用了对比度和饱和度。该模式 与Video模式最大的不同是品红/绿轴的饱和度更低，这对于正片较为常见，高光 过渡也比Video模式更多，导致高光去饱和的程度更高。该模式的Gamma曲线稍 微平一些，所以饱和度更低。 Film 在“Film”模式下时，摄影机会使用对数曲线进行拍摄以确保最佳动态范围，并最大 程 度 丰 富 视 频 信 号 的 信 息 ，以 便 您 充 分 利 用 DaVinciResolve等调色软件。

使用“Film”电影动态范围模式记录Blackmagic RAW格 式 时 ，触 摸 屏 上 显 示 的 画 面 看 上去会比较灰暗平淡。这是因为图像文件中包含大量尚未调色的数据，因此不适用于标准显

示器。但是，您可以使用专为模仿标准对比度所设计的LUT，也 就 是 查 找 表 ，通 过 LCD、HDMI

和SDI输出监看视频。详情请参阅本手册“3D LUT”部分的内容。

“项目帧率”能提供影视行业常用的不同帧率选择。例如每秒23.98帧 。这 一 帧 率 通 常 会 设 定 为 与 您 后 期制作工作流程和交付所使用的播放速度和音频同步所匹配的帧率。 一共有8种 项 目 帧 率 设 置 ，分 别 为 每 秒 23.98、24、25、29.97、30、50、59.94以及60帧。 备注 当您通过ATEM Mini管理多机位记录，Blackmagic Studio Camera会修改自己的帧率 以匹配ATEM Mini的帧率设置。如果您使用基于SDI的ATEM切 换 台 ，需 要 将 摄 影 机 的 项 目 帧率通过设置匹配切换台。

默认情况下，项目和传感器帧率会相互匹配，以便获得自然的播放速度。点按“变速记录”开关图标就 可以单独设置传感器帧率。

启用“非同步记录”后，只需点按“非同步帧率”提示一侧的箭头就可以设置摄影机的传感器帧率。 传感器帧率可设置从传感器上每秒实际记录的帧数，根据您设定的项目帧率来影响视频播放的快

当两个USB端口都连接了USB硬盘，使用该设置选择第一个记录的存储介质。选项为“存储盘1” ，“ 存 储 盘2”和“最满的盘”。您可以根据偏好自行选择“存储盘1”或者“存储盘2”，当选定的硬盘存满后，摄影机 会在另一个硬盘上继续记录。从事单机位拍摄项目时，“最满”选项可有助于按时间顺序进行文件文组。 您可以进入存储管理器并点按硬盘名称来将其设置为“使用中”，从而随时覆盖这一设置。需要着重强 调的是，弹出再重新连接硬盘操作将会令摄影机还原到当前“偏好的记录存储盘”设置。 提示 “最满”设置是基于记录存储介质的存储百分比决定的，而不是存储卡的内存或已用

检测到丢帧时，可使用“存储盘丢帧时停止记录”设置来配置Blackmagic Studio Camera。关 闭 该 选 项 时，摄影机检测到丢帧后仍将继续记录。开启该选项时，摄影机检测到丢帧后会停止记录。这一设置 可有效避免您在未察觉丢帧提示的情况下继续花时间记录不可用的素材。 记录设置页面3 “记录”设置选项卡的第三页含有下列设置：

“延时摄影”设置能在以下区间激活间隔拍摄功能自动记录静帧：

1 – 10 比如，您可将摄影机设置成每隔10帧、5秒、30秒或5分钟记录一个静帧。 延时摄影功能可为您提供多种创作选择。例如，设定每2帧记录一个静帧，那么视频在播放时可呈现

按记录按钮，开始记录。再次按下该按钮时可停止记录，延时摄影的图像序列会被保存为单个片段， 并且和您在摄影机中设置的编解码和帧率相匹配。这样一来，您就可以像处理其他记录的片段一样， 将延时摄影序列直接导入后期制作时间线上。 启用延时摄影模式时，记录按钮上会叠加显示相应图标 提示 当使用延时摄影模式记录片段时，视频中每记录一帧时间码计数器就会相应更新。

在Blackmagic Studio Camera 4K Plus和Pro上使用该设置可以锐化图像。启用锐化功能时，选择“默 认 ” 、“ 中 ” 以 及 “ 高 ” 选 项 可 降 低 或 升 高 锐 化 的 程 度 。 启 用 后 ，锐 化 会 被 应 用 于 HDMI和SDI输 出 ，但 不 会 通 过 USB-C记 录 。因 为 DaVinci Resolve中的锐化 工具能够提供更多选项和图像控制。 在文件中套用LUT 如果将LUT套用到LCD或者HDMI和SDI输 出 ，那 么 所 选 LUT就会嵌入到正在记录的Blackmagic RAW 文 件 中 。这 意 味 着 这 个 LUT将被保存在相应文件的头文件中，可在后期制作环节轻松套用到片段上， 无需处理单独文件。将记录菜单中的“在文件中套用LUT” 开 关 设 置 为 开 启 状 态 后 ，在 Blackmagic RAW Player播放器和DaVinci Resolve中打开这个片段时，画面上就会套用所选LUT。LUT可轻松开启或关 闭 ，但 会 始 终 跟 随 Blackmagic RAW文 件 ，因 为 它 是 写 入 到 片 段 上 的 。 DaVinci Resolve的RAW设置面板中还设有一个“套用LUT” 开 关 ，可 用 来 启 用 和 禁 用 Blackmagic RAW 文件中的3D LUT。DaVinci Resolve中的“套用LUT”设置和摄影机中的设置相同。也就是说，在您拍 摄时，可以在摄影机中进行设置从而告诉调色师使用这一LUT，而 调 色 师 则 可 以 在 DaVinci Resolve 中使用“套用LUT”开关将它关闭。

记录到您USB-C硬盘的片段将是Blackmagic RAW格式。 文件命名格式示例详见下表： A001_08151512_C001.mov QuickTime电影文件名称电影文件名称 A001_08151512_C001.mov

当从ATEM Mini上记录摄影机ISO单独文件时，片段的文件名将由ATEM Software Control中“记录 流媒体”面板中的设置所决定。因此，当在DaVinci Resolve中打开ATEM项目时，这些文件会被识别

“监看”选项卡可用来调整Blackmagic Studio Camera在LCD触摸屏和摄影机HDMI输 出 上 ，以 及 Blackmagic Studio Camera 4K Pro在SDI输出上显示的状态信息、叠加信息以及其他监看选项。 这些菜单都有两页选项，您可以点按摄影机触摸屏边缘的箭头，或者左右滑动屏幕来逐页查看。

在“监看”选项卡的第一页上，每个输出的监看设置是完全相同的。例如，您可以将“斑马纹”在LCD触 摸屏上设为开启，在HDMI和SDI输出上设为关闭。

点按“纯画面”开关来全面禁用某路输出在“LCD” 、“ HDMI”或“SDI”菜单中的所有状态信息和叠加信

息 。 应 用 纯 画 面 后 ，记 录 Tally提示灯将仍然在LCD上显示。 当采用多机位部署时，可以为发送到切换台或任何外接录机的输出上应用纯画面设置。 即便在纯画面模式下，摄影机也会显示Tally记录提示灯。 备注 LUT将依然套用到启用了“纯画面”的输出上。要禁用LUT，请关闭相应“监看”菜单中 的“显示3D LUT”选项。 显示3D LUT Blackmagic Studio Camera可将多种3D LUT套用在输出上，模拟出素材在调色之后的大致效果。在 使用“Film”动态范围记录片段时，“显示3D LUT”就十分有用。

如 果 您 的 摄 影 机 启 用了一 个 3D LUT，请使用这一设置将该LUT单独应用到LCD触摸屏、HDMI或SDI

在“LCD” 、“ HDMI”或“SDI”页面上点按相应的“显示3D LUT”选项可为这些输出启用3D LUT。更 多 关 于加载和使用3D的 详 情 ，参 见 手 册 “ 菜 单 设 置 ” 中 “ LUT”部分的内容。

于设置斑马纹级别的内容，请参考本手册中关于“触摸屏控制”的介绍。

点按“LCD” 、“ HDMI”或“SDI”菜单下的“对焦辅助”开关可在相应的输出上启用对焦辅助功能。更多关

于对焦辅助功能以及对焦辅助级别设置的内容，请参考本手册“触摸屏控制”部分的介绍。

点按“LCD” 、“ HDMI”或“SDI”菜单下的“帧导栏”开关可在相应的输出上启用帧导栏功能。更多关于帧

导栏功能以及如何选择不同帧导栏的内容，请参考本手册“触摸屏控制”部分的介绍。

点按“LCD” 、“ HDMI”或“SDI”菜单下的“网格”开关可在相应的输出上启用三分法网格显示功能。更多

关于设置三分法网格的内容，请参考本手册中关于“触摸屏控制”的介绍。

点按“LCD” 、“ HDMI”或“SDI”菜单下的“伪色”开关可在相应的输出上启用伪色曝光辅助功能。详情请

点按“LCD” 、“ HDMI”或“SDI”菜单下的“安全框”开关可在相应的输出上启用安全框叠加显示功能。更

多关于安全框的信息，请参考本手册“触摸屏控制”部分的介绍。 备注 Blackmagic Studio Camera的“全部”监看设置中的“安全框”设置可用来设定安全框

LCD监看设置页面2 Blackmagic Studio Camera中“LCD”监看选项卡的第二页包含了LCD触摸屏的独有设置。 “状态信息”能以清晰的视图展现摄影机的预览画面。

将其设为“关闭”可隐藏LCD触摸屏上的下横栏叠加信息，只留下与构图和镜头直接相关的信息。下 横栏叠加信息包含直方图、存储提示和音频表。帧导栏、网格、对焦辅助和斑马纹等叠加信息如启 用 ，仍 将 可 见 。

摄影机可以显示编解码和分辨率信息，而不是直方图和音频表。如果您偏好使用伪色来调节曝光 度，或者在单独记录音频时想在直方图和音频表的位置显示其他信息，这一功能将十分有用。只要 点按“LCD”菜单中的“技术监看”或“编解码和分辨率”选择喜欢的显示项即可。

菜单设置Blackmagic Studio Camera可在直方图和音频表的位置显示编解码和分辨率信息。

左右拖动“LCD”菜单中的“屏幕亮度”滑块可调节Studio摄影机的LCD触摸屏亮度。 HDMI监看设置页面2 “监看”选项卡中“HDMI”选项的第二页包含了HDMI输出的专有设置。

将其设为“关闭”可隐藏HDMI输出上的下横栏叠加信息，只留下与构图和镜头直接相关的信息。帧导 栏、网格、对焦辅助和斑马纹等叠加信息如启用，仍将可见。 电影摄影师或导演使用的状态信息显示功能 LCD触摸屏可显示增益、白平衡以及光圈等信息，这些信息有助于摄影师或电影摄影师。但是摄影 机的HDMI输出也可显示这些有助于导演或剧本指导的信息，以便他们能对多个镜头或多台摄影机

菜单设置Blackmagic Studio Camera可通过HDMI输出显示专为导演准备的状态信息。 将“HDMI”监看设置中的状态信息设为“导演”后，相应输出上的状态信息将显示以下内容：

可显示摄影机当前所选的每秒帧数。如果禁用了“变速帧率”功能，则只显示项目帧率。如果 使用了“变速帧率”功能，则会先显示传感器帧率，然后显示项目帧率。

可显示摄影机在场记板中设置的摄影机索引信息。更多相关信息，请查阅“场记板”部分的

可识别摄影机场记板中所设置的摄影师信息。更多相关信息，请查阅“场记板”部分的介绍。

可在记录时显示当前片段时长，或上一个记录片段的时长。显示格式为：

分别对应当前显示的“卷号”、“场景”以及“镜次”。更多关于卷号、场景、镜次及其名称规范等 信息，请参考“场记板”部分的介绍。

显示屏左下角显示了当前所使用的动态范围设置。将显示“Film” 、“ Video”或是“Extended Video”。

显示屏的右下角可显示摄影机的时间码，显示格式为：

菜单设置HDMI输出 您Studio摄影机的HDMI输出支持2160p和1080p，可以不同于所记录的分辨率。其视频格式将匹配

HDMI输出可确定其他HDMI设备支持的视频格式和帧率，并据此设置输出。例如，如果您连接只支持HD

的ATEM切换台和HyperDeck硬盘录机上进行显示，那么您的摄影机将自动将HDMI输出设为1080p。 如果您的设置可以接受2160p，那 么 可 将 HDMI输出设为2160p或1080p。 HDMI输出 SDI监看设置页面2 Blackmagic Studio Camera 4K Pro中“SDI”监看选项卡的第二页包含了SDI输出的独有设置。 从SDI主接口以50、59.94或60fps的帧率输出1080p信号时， 会出现“3G-SDI输出”选项。

将其设为“关闭”可隐藏SDI输出显示上的下横栏叠加信息，只留下与构图和镜头直接相关的信息。 下横栏叠加信息包含直方图、存储提示和音频表。帧导栏、网格、对焦辅助和斑马纹等叠加信息如 启 用 ，仍 将 可 见 。 电影摄影师或导演使用的状态信息显示功能 LCD触摸屏可显示增益、白平衡以及光圈等信息，这些信息有助于摄影师或电影摄影师。但是摄影机的 SDI输出也可显示这些有助于导演或剧本指导的信息，以便他们能对多个镜头或多台摄影机了如指掌。

菜单设置Blackmagic Studio Camera 4K Pro可通过SDI输出显示专为导演准备的状态信息。 将“SDI”监看设置中的状态信息设为“导演”后，相应输出上的状态信息将显示以下内容：

即“FPS”，可显示摄影机当前所选的每秒帧数。如果禁用了“变速帧率”功能，则只显示项目帧 率。如果使用了“变速帧率”功能，则会先显示传感器帧率，然后显示项目帧率。

可显示摄影机在场记板中设置的摄影机索引信息。更多相关信息，请查阅“场记板”部分的

可识别摄影机场记板中所设置的摄影师信息。更多相关信息，请查阅“场记板”部分的介绍。

可在记录时显示当前片段时长，或上一个记录片段的时长。显示格式为：

分别对应当前显示的“卷号”、“场景”以及“镜次”。更多关于卷号、场景、镜次及其名称规范等 信息，请参考“场记板”部分的介绍。

显示屏的左下角可显示当前套用的LUT（如果套用到该路输出上）。如果未套用LUT，则 会 显 示“Film”或“Video”动态范围模式。

显示屏的右下角可显示摄影机的时间码，显示格式为：

菜单设置SDI输出 Blackmagic Studio Camera 4K Pro的SDI输出支持2160p、1080p和1080i，可以不同于所记录的分 辨 率 。当 设 为 2160p或1080p时，其视频格式将匹配您摄影机的项目帧率。 当您的项目帧率设置为50p、59.94p或60p时，SDI输出上可选隔行HD，而 且 将 被 发 送 为 相 应 的 1080i50、 59.94或60格式。 SDI输出

您可以更改3G-SDI输 出 格 式 ，从 而 保 持 与 支 持 A级或B级3G-SDI的3G-SDI设备相兼容。当通过SDI

输出以50、59.94或60fps输出1080p时 ，会 提 供 这 一 选 项 。 全部监看设置页面1 影响Blackmagic Studio Camera所有输出的监视屏设置都被归整在“全部”菜单中，Blackmagic Studio Camera 4K Plus机型上也是“全部”。例如，将此菜单中的“安全框”设置为90% ，那 么 您 的 摄 影机LCD、HDMI以及SDI输出上的安全框都将被设置为90% ，具 体 哪 种 监 看 视 Blackmagic Studio Camera型号而不同。 “全部”设置共有两页。Blackmagic Studio Camera中“全部”监看选项卡的第一页含有下列设置：

点按“帧导栏”菜单设置中的左右箭头可逐个查看摄影机所有输出上的帧导栏设置。这些选项在本手 册“触摸屏控制”部分当中有详细介绍，同时也可在LCD触摸屏的HUD监 看 菜 单 中 找 到 。需 要 注 意 的

是，您可以在相应的“监看”菜单中单独选择帧导栏是否出现在LCD触摸屏、HDMI输出和SDI输出上。

域 的 不 透 明 度 。可 用 选 项 有 25%、50%、75% 和100%。

Blackmagic Studio Camera摄影机设有“峰值对焦”和“彩色线条”对焦辅助模式。

选中“峰值对焦”辅助模式后，画面中的对焦部分会在您的LCD触摸屏或SDI和HDMI输出上

以极端锐化的方式显示出来，但不会影响所记录的图像。这一功能会将镜头中的对焦部分在 屏幕中突出显示。如果您不使用其他叠加信息，这一功能将会十分直观地显示出对焦部分； 而当您尝试对焦的对象与画面中其他元素有显著区分时将更为明显。

选中“彩色线条”对焦辅助模式后，画面中的对焦部分的边缘会以某种色彩的线条标出。因为 线条会画在图像上，该模式比“峰值对焦”风格稍微更具侵入性。但在具有大量可见元素的忙 碌复杂镜头中，它可以提供精确的对焦辅助功能。

LCD上的峰值对焦级别可以通过摄影机右侧的对焦旋钮来设置。左右滑动可以进行调整。最好是一 边调整旋钮一边观看实时图像，从而可以对调整后的效果进行细微的控制。

需要注意的是，设置对焦辅助基本与摄影机LCD触摸屏、HDMI或SDI输出上的对焦辅助是否开启没

有关系。您依然需要到“LCD” 、“ HDMI”或“SDI”的监看菜单中单独开启每路输出的设置。

对焦辅助的最佳级别因镜头而异。例如，对焦人物时，设置较高的对焦辅助可有助于 解决人物面部边缘细节的问题。而如果是对焦植物或建筑物，较高的对焦辅助设置反而会

该设置可在您使用“彩色线条”对焦辅助模式的时候更改画面上叠加的对焦线条色彩。更改对焦辅助线 条的色彩可将其与您的拍摄画面区分开，便于您查看对焦。可用选项有“白”、“红”、“绿”、“蓝”以及“黑”。

可用来设置显示曝光的斑马纹级别，点按该设置两侧的箭头图标可进行调整。斑马纹级别能以5个百 分点为单位进行调整，曝光显示范围在75%到100%之间。详情请参考本手册“触摸屏控制”部分中关 于“斑马纹”部分的介绍。

菜单设置全部监看设置页面2 Blackmagic Studio Camera中“全部”监看选项卡的第二页含有下列设置：

请点按“网格”设置中的“三分法”、“十字准线”或“中心点”选项来选择摄影机的LCD触摸屏、HDMI和 SDI输出上显示的网格和十字准线组合。详情请参考本手册“触摸屏控制”部分中关于“网格”的介绍。

要调整Blackmagic Studio Camera的LCD触摸屏、HDMI和SDI输 出 上 的 叠 加 显 示 的 安 全 框 大 小 ，请 点按该设置中的左右箭头来调整显示百分比。这一百分比代表了安全框在整幅图像中的所占比例。 大多数播出机构都要求90%的安全框比例。

“音频”选项卡用来调整摄影机的音频输入和监听设置。 摄影机的音频设置共有两页，并分为声道1和声道2。每个声道都可以被映射到不同的源，并调整增益

音频设置页面1 “音频”选项卡的第一页含有下列设置：

使用“通道1信号源”和“通道2信号源”按钮可为每个声道选择音频源。下面是每个通道源设置的描述。

可从Blackmagic Studio Camera内置麦克风的左右声道创建单个声道。 XLR Line 可使用Blackmagic Studio Camera 4K Pro的XLR输入记录Line电平的音频。 XLR Mic 可使用Blackmagic Studio Camera 4K Pro的XLR输入记录Mic电平的音频。如果您启用了幻 象 电 源 ，并 且 将 XLR输入设置为“Mic”，页面上就会显示“+48V”提示。请务必确保您在断开幻 象 电 源 麦 克 风 时 ，将 48V的开关置于关闭状态。 3.5mm左声道 - Line 只使用3.5mm输入的左声道作为Line电平的音频。 3.5mm右声道 - Line 只使用3.5mm输入的右声道作为Line电平的音频。 3.5mm单声道 - Line 从3.5mm输入创建左右声道的单声道混音作为Line电平的音频。 3.5mm左声道 - Mic 只使用3.5mm输入的左声道作为Mic电平的音频。 3.5mm右声道 - Mic 只使用3.5mm输入的右声道作为Mic电平的音频。 3.5mm单声道 - Mic 从3.5mm输入创建左右声道的单声道混音作为Mic电平的音频。

备注 当选择3.5mm输 入 作 为 音 频 源 时 ，通 道 1和通道2源信需要同时是Line电平或者Mic电 平。也就是说，如果您选择“3.5mm left - line”作为通道1源 ，那 么 通 道 2上3.5mm输入的可 用 选 项 就 都 是 线 路 电 平 ：“ 3.5mm左声道 - Line” 、“ 3.5mm右声道 - Line”和“3.5mm单声 道- Line”。Mic电平选项都以灰色显示，表明此功能不可用。 通道1/2电平 这两项音频电平表能帮助您设置正确的音频电平。 通道1/2增益 这两个滑块可调整您所选的通道1或通道2上的录音电平。

菜单设置音频设置页面2 “音频”选项卡的第二页含有下列设置：

该滑块可用于调整连接到3.5mm耳机接口或5针XLR耳机插孔上的耳机输出电平。左右移动音频滑

该滑块可调整内置扬声器的输出电平。左右移动音频滑块可调节电平。 XLR幻象电源 Blackmagic Studio Camera 4K Pro的XLR输入可提供48V幻象电源，以便您使用自供电麦克风。当 摄影机设置为“XLR”音频输入时，只需点按“通道1幻象电源”或“通道2幻象电源”的幻象电源开关图 标将其启用即可。Blackmagic Studio Camera 4K Pro设有两路XLR输入，每路输入都配有一个幻象

您可选择VU表或PPM表 类 型 。如 今 ，VU表已逐渐标准化，PPM表和响度计则可以提供度量系统，或

VU表 该表可反馈音频信号中峰谷的平均值。它最常用于监测信号中的峰值，但是由于它具备平均 值功能，因此也可用于监测音频的感知响度。 PPM表 该表具有“峰值保持”功能，可暂时保留信号峰值，并可缓慢下降还原，以便您明确音频于何

备注 请务必先连接XLR线缆，再开启幻象电源。另外，当没有连接幻象电源供电的麦克风 时，请务必关闭幻象电源。如果所连接的设备不需要幻象电源，却仍处于幻象电源模式， 就会导致设备损坏，因为该模式下摄影机会输出电荷。幻象电源在关闭后还需一段时间方

关闭幻象电源后请等待几分钟，然后再连接其他麦克风或XLR音频设备。

Blackmagic Studio Camera的“设置”选项卡中含有基本设置、软件版本、功能按钮设置等摄影机设 置，这些设置与记录或监看没有直接联系。 摄影机“设置”选项卡的第一页含有下列设置：

点按“日期和时间”选项可为摄影机设置日期和时间。日期格式为年、月、日；时间格式为24小时制。 摄影机未连接外部时间码源时，这一日期和时间设置也可用来显示当日时间的时间码。

Blackmagic Studio Camera支持以下11种常用语言：英语、中文、日语、韩语、西班牙语、德语、法语、 俄语、意大利语、葡萄牙语以及土耳其语。 “选择语言”页面会在首次开机以及更新内部软件时出现。 选 择 语言步 骤 如下：

可选择“快门角度”或“快门速度”显示快门信息。当使用快门角度时，快门会采用帧率来显示。当使用 快门速度时，快门会是一个绝对时间值，与您的帧率没有联系。 例 如 ，当 1/48秒的使用快门速度时，不论帧率如何运动模糊都是保持一致的，因为实时测量总是一 样 的 。然 而 ，180度快门角度是直接应用到每帧上，因此受到每秒记录帧数的影响。所以，运动模糊 根据您所使用的帧率而不同。 需要指出的是，最小快门速度值对应着帧率。所以，当以24p拍摄的时候1/24秒是最小的快门速度，1/50 秒是最小快门速度，帧率就是50p。

可用来更改摄影机用于计算防闪烁快门设置的主电源频率。 在照明环境下拍摄时，快门可影响闪烁程度。Blackmagic Studio Camera会根据当前的帧率自动计 算出防闪烁快门数值，并给出最多三个快门值建议。快门数值会根据为照明供电的当地主电源频率 而 有 所 不 同 。大 多 数 采 用 PAL制式的国家均使用50赫 兹 ，而 采 用 NTSC制式的国家则通常使用60赫 兹 的 用 电 频 率 。点 按 “ 50Hz”或“60Hz”为您所在地区设置频率即可。

Blackmagic Studio Camera 4K Plus和4K Pro型号设有“图像稳定功能”选项，可启用或禁用镜头上 的图像稳定功能，无需手动到镜头上切换。

使用“时间码丢帧”选项可在您使用29.97和59.94的NTSC项目帧率时使用丢帧时间码。丢帧时间码 可按照您设置的间隔跳过少量帧画面。这样能保持您的项目时间码准确性，即使每秒并不包含NTSC

Blackmagic Studio Camera 4K Pro设置菜单第二页 Blackmagic Studio Camera 4K Pro中“设置”选项卡的第二页包含以下设置：

菜单设置ATEM摄影机ID 如果您搭配使用一台以上的Blackmagic Studio Camera 4K Pro和ATEM切换台，并希望您的摄影机 接收来自切换台的Tally信 号 ，您 就 需 要 设 置 ATEM摄影机ID编 号 ，以 便 切 换 台 将 Tally信号发送到正 确的摄影机上。点按左右箭头按钮可将摄影机ID号码设置为1到99在内的任意数值。默认设置为1。

当Studio Camera 4K Pro连接到切换台或外部监视器上时，输出彩条就会比输出预览画面更有帮 助。摄影机的彩条画面在切换台或监视器上的显示出来之后，就代表连接成功，此时您就可以参考彩 条执行基本的监视器校准操作了。只要点按“彩条”开关图标就可以开启Blackmagic Studio Camera 4K Pro上包括LCD触摸屏在内的所有输出上的彩条显示。

Blackmagic Studio Camera 4K Pro可锁定内部或外部同步信号源。当直接通过SDI连接至ATEM切换 台时，将该设置设为“外部”会通过摄影机的SDI输入把摄影机与切换台的“节目返送”型号同步锁相。

这些设置可以扫描线或像素为单位手动调整同步时间。只需点按“扫描线”和“像素”设置两侧的箭头

Blackmagic Studio Camera 4K Pro设置菜单第三页 Blackmagic Studio Camera 4K Pro中“设置”选项卡的第三页包含以下设置：

当与ATEM切换台连接时，将“节目音频源”设置为“切换台”会把节目返送音频优先设置为输入源，在 使用耳机或耳麦进行监听时与对讲信号混合。如果您没有将摄影机的音频信号发送到切换台，但仍

然希望通过SDI IN端口监听节目信号时，这项功能就非常实用。将“节目音频源”设为“AFV”或音频

跟 随 视 频 ，会 将 显 示 在 LCD上的音频优先。因此，如果摄影机LCD显 示 摄 影 机 上 看 到 的 ，您 将 听 到 这 个音频源，但如果您启用的节目返送信号，那么您的音频将是来自节目返送信号的音频。

该设置可调整摄影机音频和对讲音频两者之间的音量平衡。耳麦会根据LCD显示内容输出对应的音 频。例如，如果您现在监看的是摄影机的拍摄画面，那么您听到的就是摄影机音频。如果您监看的是 节目画面，那么您听到的将是节目音频。默认设置为100%。

左右移动该音量滑块可增减麦克风的输入音频电平。默认设置为50%。

调整该滑块可设置耳机中您通过麦克风说话时的音量。 提示 Blackmagic Studio Camera 4K Pro设有一个强大的对讲Mic前 置 放 大 器 ，因 此 当 为 3.5mm迷你插孔消费级耳塞或耳机调整Mic增益或侧音电平时需要小心处理。通常这些设 备没有很好的电屏蔽，可能会导致串音的问题。如果您遇到此类问题，把侧音调至很低可 以抵消耳机引起的反馈。 设置菜单第四页和第二页 Blackmagic Studio Camera 4K Pro中“设置”选项卡的第四页，在Blackmagic Studio Camera 4K Plus机 型 上 是 第 二 页 ，包 含 以 下 设 置 ：

摄影机触摸屏旁边，您会看到三个设置功能按钮，分别是“F1” 、“ F2”和“F3”。这 两 个 按 钮 可 被 映 射 为 您经常使用的功能，这样在不想要使用触摸屏时可以操作摄影机。

1 按钮 2 功能 3 设置 4 参数 功能按钮功能映射为预设或开关 选择了您想要进行映射的按钮之后，就需要为这一按钮选择一个功能。

当设为“预设”功能时，按下功能按钮将调用一个设置和参数组合。 要设置一个预设，请从“设置”菜单里选中您想要使用的设置然后点按“参数”菜单两侧的箭

举例说明，如果要将F1按钮设置为调用某项预设白平衡，可使用“设置功能按钮”的箭头图标 选中“F1” ，然 后 选 中 “ 预 设 ” ，然 后 点 按 “ 白 平 衡 ” 设 置 ，再 点 按 “ F1参 数 ” 菜 单 ，直 到 “ 白 平 衡 ” 数 值 显示为“5600K” ，“ 色 调 ” 数 值 显 示 为 “ 10”。

当设为“开启/关闭”功能时，按下功能按钮将开启或关闭某个特定设置。处于这一模式下时， “设置”菜单将显示为灰色不可用状态。点按参数菜单中的左右箭头可逐一查看所有可用选 项 。这 些 选 项 分 别 为 ：“ OIS”（ 光 学 影 像 稳 定 ）、“ 对 焦 缩 放 ” 、“ 对 焦 ” 、“ 光 圈 ” 、“ 记 录 ” 、“ 纯 画 面 ” 、“ 显 示 LUT”、“ 帧 导 栏”、“对焦辅 助 ”、“伪 色”、“斑马纹 ”、“网 格”、“安 全框 ”、“变 速记 录”、 “ 状 态 信 息 ” 、“ 彩 条 ” 、“ 一 键 通 话 ” 和 “ 无 ” 。 使用“开启/关闭”功能还能让您选择将这一设置应用到哪路输出。只要点按“LCD” 、“ HDMI” 和“SDI”选项进行选择即可。如果某些选项输出不可用的话，例如“对焦缩放”的“HDMI” 和“SDI” 被 禁 用 了。

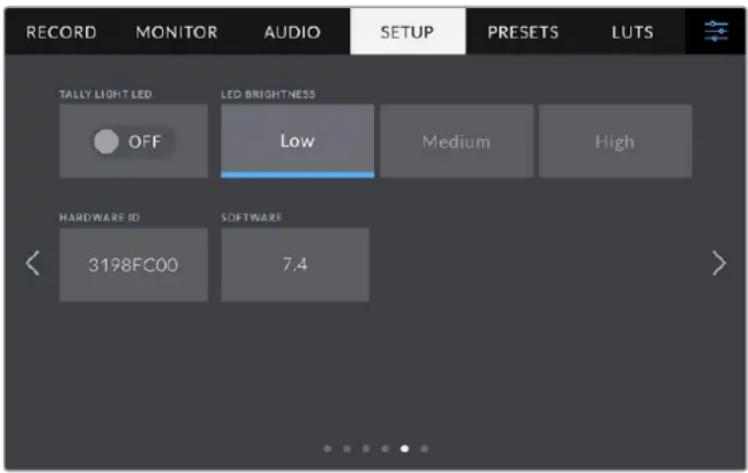

菜单设置设置菜单第五页和第三页 Blackmagic Studio Camera 4K Pro中 “ 设 置 ” 选 项 卡 的 第 五 页 ，在 Blackmagic Studio Camera 4K Plus机 型 上 是 第 三 页 ，包 含 以 下 设 置 ： TALLY LED提示灯 在有些昏暗的场所或者近距离剧场表演等场合，您可能想要禁用摄影机的Tally灯 。要 禁 用 Tally提示

灯 ，可 将 “ TALLY LED提 示 灯 ” 设 为 “ 关 闭 ” 。当 禁 用 TALLY LED灯时，也将禁用所有按钮和状态灯的背

光LED。 LED亮度 点 按 “ 低 ” 、“ 中 ” 或 者 “ 高 ” 可 设 置 Tally灯的LED亮度。该设置也将更改所有按钮和状态灯的背光LED亮度。 硬件ID Blackmagic Studio Camera的“硬件ID”可显示8字符识别符。每台摄影机都具备其独有的识别 符。Blackmagic RAW的元数据中还会显示一个更长的32字符ID版 本 。这 一 功 能 有 助 于 识 别 来 自 不

可显示当前安装的软件版本号。更多关于软件更新的信息，请阅读“Blackmagic Camera Setup实用

菜单设置设置菜单第六页和第四页 Blackmagic Studio Camera 4K Pro中“设置”选项卡的第六页，在Blackmagic Studio Camera 4K Plus机 型 上 是 第 四 页 ，包 含 以 下 设 置 ：

要恢复摄影机出厂时的默认设置，请点按“重置摄影机设置”按钮。在确认页面上，点按“重置”确认操 作。摄影机将会删除机内存储的所有LUT和预设，并重置所有设置。执行恢复出厂设置操作之前，不 妨将您的预设导出到USB硬盘上进行备份。恢复出厂设置之后，您只要再从硬盘中导入预设就可以 快速恢复。请务必注意，恢复出厂设置操作还将重置水平线功能，因此恢复出厂设置后需要重新校 准运动传感器以确保准确性。 选择“重置”时，您将看到如上操作确认信息

Blackmagic Studio Camera所使用的CMOS传感器是由数百万个感光像素组成。虽然经过原厂传感 器校准，但经过一段时间后，有些像素的亮度或会出现变化，从而导致这些像素变得特别明显，也就 是通常被人所知的“热像素”。所有摄影机传感器，不论是何产商都会产生热像素。 为解决这一问题，我们在摄影机中内置了校准功能，如果发现图像中存在任何热像素就可执行此功能。 要开始这一处理，只要盖上镜头盖，点按“像素重映射”按钮运行像素重映射功能即可。这一过程大 约需要1分钟。

菜单设置运动传感器校准 要校准水平线指示，请将摄影机放置在水平表面上，然后点按“校准运动传感器”按钮。执行校准的过 程中，摄影机必须保持稳定状态。这一过程大约需要5分钟。 LCD白平衡校准

要执行LCD白 平 衡 校 准 ，请 调 整 “ LCD色温”和“LCD色调”控制，让两个参考样本呈现中性观感。更改设

置后，可以使用“重置”按钮让各项控制返回出厂校准设置。“重置”按钮可以恢复您的新设置，有助于 您 比 较 校 准 前 后 的 效 果 。当 LCD屏幕上显示准确的白平衡时，请保存您的设置。

“预设”选项卡可用来保存和调用多达12组设置集。当摄影机被用于多个不同项目时，这一设置将非 常有用。例如，您可能会将摄影机用于多种不同拍摄风格，这些项目都会使用不一样的设置。摄影 机的“预设”功能就可以让您保存某一项目或某类镜头的拍摄设置，方便下次需要时快速调用。共有 12个预设槽可使用。 您还可以导入和导出预设。只需将一台Blackmagic Studio Camera进行项目设置，然后将该预设导 出到片场的所有其他Blackmagic Studio Camera上即可。 预设选项卡可快速切换您所保存的不同设置。

“预设”菜单下方设有一排按钮图标，它们所对应的功能如下图所示： 添加添加 加载加载 更新更新 管理管理 删除删除

要创建一个新的预设，请点按代表“添加”的图标。然后，LCD屏 幕 上 会 出 现 一 个 键 盘 ，此 时 请 为 您 的 预设命名。输入名称并点按表示“更新”的图标，即可将当前所有设置保存到该预设。 如果摄影机中已经含有相同名称的预设，您可以选择覆盖替换或同时保留这两个预设。 点按预设选项卡中代表添加的图标，再使用屏幕键盘来输入预设名称。 保存预设后，在预设菜单中点按该预设的名称将其选中。要加载预设，点按代表加载的图标。 选择一个预设，并点按表示加载的图标来加载这一预设。 选择的预设将以纯蓝背景显示，当前加载的预设则会在其对应的图标底部标以蓝色横线。 点按代表更新的图标可更新预设。然后，屏幕会弹出提示，询问您是否要将摄影机的当前设置更新 为这一预设。点按代表更新的图标确认更新。

要从USB-C硬盘导入一个预设，在“预设”菜单底部点按代表管理的图标。点按“导入预设”，然后点 按“导入”加以确认。该操作将调出预设导入屏幕界面。如果您喜欢的预设不在当前的闪硬盘上，可点 按触摸屏顶部的存储介质按钮来切换记录存储介质。 摄影机会在您所选存储介质上搜索根目录和名为“Preset”的预设文件夹，并列出可用的预设。保存 在其他位置的预设是不可见的。 点按某个预设将其选中，然后点按“导入”确认选择，并将其复制到摄影机中的下一个可用预设槽内。

如果摄影机的12个预设槽都已被使用，导入菜单就不会出现，此时您需要删除已有

如果您想要导入的预设和摄影机中保存的某个预设名称相同，可选择覆盖或同时保留二者。屏幕右上 角会出现摄影机剩余预设空位的数量。摄影机中的预设空位有多少，您就能导入多少预设。

要将某个预设导出到USB-C硬盘上，请点按您想要导出的预设，然后点按表示“管理”的图标按钮。点 按“导出所选预设”，然后点按导出预设的目标存储介质。如果已存在相同名称的预设，请选择是否覆 盖该预设或者保留两者。摄影机会将预设导出到名为“预设”文件夹。

要删除某个预设，请将其选中并点按表示“删除”的图标。在弹出的确认选择框中，点按“删除”。 LUT

LUT菜单可让您向LCD、HDMI和SDI输出上导入、导出和应用3D LUT。

使用摄影机的“LUT”选项卡选择3D LUT

3D LUT可以应用在摄影机的LCD触摸屏、HDMI和SDI输出画面上。套用LUT可令摄影机为某类色彩

和亮度输入显示相应的色彩和亮度输出。例如，某个LUT可令摄影机在接收到暗淡的蓝色输入时显 示出鲜艳饱和的蓝色。当使用Blackmagic RAW格式或“Film” 动 态 范 围 模 式 拍 摄 素 材 时 ，这 一 功 能 就非常有用，因为以上两者的拍摄片段都被刻意处理成低饱和度的平淡画面。套用LUT可以让您大 致掌握素材调色后的画面。 您可以使用DaVinci Resolve或其他调色软件轻松创建3D LUT，也 可 以 从 网 上 找 到 各 类 LUT。摄 影 机

最多可存储10类17点或33点精度的3D LUT，每 类 都 高 达 1.5兆 字 节 。加 载 后 ，您 可 以 选 择 一 类 LUT显示

在摄影机的LCD触摸屏、HDMI和SDI输出画面上。

Blackmagic Studio Camera支持使用DaVinci Resolve以.cube格式创建的33点精度3D LUT，以 及 使用LUT转换程序转换成Resolve的.cube格式17点精度3D LUT。您 的 摄 影 机 可 使 用 高 品 质 四 面 体 插值算法处理3D LUT。 提示 更多关于显示LUT的信息，请参阅本手册“监看设置”部分的内容。 内置LUT 摄影机提供一系列内置LUT，您 在 用 “ Film”动态范围模式或Blackmagic RAW格式拍摄时可以预览

每款摄影机会提供特定于第五代色彩科学或摄影机传感器的LUT： Film to Extended Video 可显示比“Film to Video”LUT更宽的动态范围，能应用温和的对比度调整和平滑的高光过渡。 Film to Rec 2020 Hybrid Log Gamma 可显示适合HDR屏幕的Gamma曲 线 ，并 且 兼 容 标 准 动 态 范 围 的 屏 幕 。 Film to Rec 2020 PQ Gamma 显示基于人眼感知形成的Gamma曲 线 ，用 于 高 效 编 码 HDR图像。 Film to Video 与高清视频的REC 709色彩标准类似，拥有高对比度和饱和度。如果您将Blackmagic Studio Camera和其他使用REC 709色彩空间的广播级摄影机共同使用时，这一设置就会十分有用。 LUT按钮 “LUT”屏幕界面下方设有一排按钮图标，它们所对应的功能如下图所示： 加载加载 存储介质存储介质 管理管理 删除删除

要导入3D LUT，请 点 按 “ LUT”菜单底部表示“管理”的图标。点按“导入LUT” ，然 后 点 按 “ 导 入 ” 加 以 确

认 。该 操 作 将 调 出 LUT导入屏幕界面。如果您喜欢的3D LUT不在当前硬盘上，可点按触摸屏顶部的

存储介质按钮来切换记录存储介质。您可以从USB-C硬盘导入LUT。 摄影机会在您所选存储介质上搜索根目录和名为“3DLUTs” 的 文 件 夹 ，并 列 出 可 用 的 LUT。保 存 在 其 他位置的LUT是不可见的。 点按某个LUT将其选中，然后点按“导入”确认选择，并将其复制到摄影机中的下一个可用LUT位置栏内。

备注 如果 您想要 导入一 个 新的LUT，但 是 10个3D LUT位 置 栏 都 已 占 满 ，那 么 您 就 需 要 删 除

一个已有的LUT来腾出空间。 如果您想要导入的LUT和摄影机中保存的某个LUT名称相同，就需要选择是覆盖替换还是同时保留

这两个LUT。屏幕右上角会出现摄影机剩余LUT位置栏的数量。摄影机中的LUT位 置 栏 有 多 少 ，您 就

如果无法导入LUT，可能是因为文件大小的缘故。您可以使用Lattice等LUT编辑器来

检查其大小，或者使用您计算机上的任何一种文本编辑器将它打开。在“LUT_3D_SIZE”的

标签边上会有一个表示LUT大 小 的 数 字 。如 果 该 数 值 不 是 17或33，您 可 以 使 用 Lattice将3D LUT的大小调整到17点。 套用LUT

将一个LUT保存到摄影机中之后，在LUT菜单中点按其中一个LUT将其选中，然后点按加载图标。就可

以将该LUT套用到摄影机的所有输出上。要在摄影机的输出画面上显示加载的LUT，请 到 监 看 菜 单 中 开启“显示LUT”。更多信息请参考“监看设置”部分的介绍。 导出LUT

要将某个LUT导出到存储卡或USB-C硬 盘 上 ，请 点 按 您 想 要 导 出 的 LUT，然后点按表示“管理”的图标

按钮。点按“导出所选LUT” ，然 后 点 按 导 出 LUT的目标存储介质。如果已存在相同名称的LUT，请 选 择

是否覆盖该LUT或 者 保 留 两 者 。摄 影 机 会 将 LUT导出到名为“3DLUTs”的文件夹。 删除LUT 要删除您不再使用的LUT以腾出更多空间，请选中您想要删除的LUT并点按表示“删除”的图标。在弹 出的确认选择框中，点按“删除”。 内嵌3D LUT 如果您使用Blackmagic Studio Camera拍摄时应用了3D LUT，那 么 所 选 LUT会被嵌入到您正在记录 的Blackmagic RAW文 件 中 。这 个 3D LUT会被保存在记录.braw文件的头文件中，可在后期制作环节 轻松应用到素材上，无需处理单独文件。 因此，当剪辑师或调色师拿到的是Blackmagic RAW文 件 ，他 们 就 可 以 轻 松 获 取 影 片 拍 摄 时 所 使 用 的

LUT，显 著 降 低 了 在 片 段 上 使 用 错 误 3D LUT的可能性。他们在剪辑或调色时可以选择是否将这个3D

LUT套用到素材上，并且可以随时禁用这个3D LUT。

将记录菜单中的“在文件中套用LUT” 开 关 设 置 为 “ 开 ” 后 ，在 Blackmagic RAW Player播放器和DaVinci Resolve中打开记录的片段时，画面上就已应用所选的3D LUT。

菜单设置3D LUT可 轻 松 开 启 或 关 闭 ，但 会 始 终 跟 随 Blackmagic RAW文 件 ，因 为 它 是 写 入 到 片 段 上 的 。DaVinci Resolve的RAW设置面板中还设有一个“套用LUT”开关，可用来启用和禁用Blackmagic RAW文件中 的3D LUT。 DaVinci Resolve中的“套用LUT”设置和摄影机中的设置相同。也就是说，在您拍摄时，可以在摄影 机中进行设置从而告诉调色师使用这一LUT，而 调 色 师 则 可 以 在 DaVinci Resolve中使用“套用LUT”

遮光罩可帮助您在明亮或日光条件下看清屏幕。安装遮光罩时，将顶部边缘顺着Blackmagic Studio Camera LCD的上沿放置，然后折下来直到锁定到位。 将遮光罩的上边缘扣入LCD上方的卡槽内，然后放下遮光罩将其固定到位。LCD下方的锁定扣会将 遮光罩固定在摄影机上。拆卸遮光罩时，先按下锁定扣将其松开，然后从摄影机上卸下遮光罩。 安装完毕后，完全打开顶部遮光板，让两侧的遮光片弹开，支撑住顶部遮光板。 当顶部遮光板打开时，两侧遮光片也会打开。

使用遮光罩遮光罩为7英寸屏幕提供了额外的保护，能够迅速拆卸。关闭遮光罩时，先收起两侧遮光片，然后放下 顶部遮光板，直到扣入框内固定到位。 卸下遮光罩时，先按下固定框下方的锁定扣将其松开，然后轻轻从摄影机卸下将遮光罩。 遮光罩能保护屏幕，在明亮的环境中提供阴影。 Blackmagic Zoom Demand和 Blackmagic Focus Demand USB-CIN OUT SPEED Blackmagic Zoom Demand和Blackmagic Focus Demand是选配附件可在所兼容的变焦镜头上控制 对 焦 和 缩 放 。任 何 的 主 动 式 MFT镜头都能与Blackmagic Focus Demand搭 配 使 用 。超 过 五 十 种 MFT 镜头为您提供多项选择，搭配Blackmagic Studio Camera使用时您可以通过三脚架把手控制对焦。 每个设备可连接到您的三脚架的把手或摄影机台座上。如此可让您控制对焦和缩放，同时还可以手 平移或竖移摄影机。这些额外的按钮和控制可让您细微调整变焦控制的速度和灵敏度，进行对讲， 监控节目返回信号以及更多。

每个设备可通过其安装支架连接到您的三脚架的把手上。通过齿形盘安装点将其安装在支架上： 要将Blackmagic Focus Demand安装到支架上，只要通过齿形盘安装点将其连接在一起，然后拧紧 固定旋钮将其固定即可。

将Blackmagic Zoom Demand或Blackmagic Focus Demand对准齿形盘安装点。

拧紧固定旋钮，将其固定在支架上。 这样就安装到了支架上，下面就可以将支持安装在三脚架把手上。每个支架一端设有一个T型锁定装 置，可打开一个合页，然后可以锁紧。

锁定装置打开后，将支架放在三脚架臂上，合住并拧紧将其关闭。转动支架将其移动到三脚架

拧紧锁定装置旋钮将支架固定在三脚架支臂上。

Blackmagic Zoom Demand和Blackmagic Focus Demand连接至您的摄影机 Blackmagic Zoom Demand和Blackmagic Focus Demand设有两个USB-C端 口 。您 可 以 单 独 使 用 一 个 ，或 者 两 个 一 起 使 用 。

每 个 装 置 都 提 供了一 米 长 的 USB-C线 缆 ，可 直 接 将 您 摄 影 机 的 USB-C扩展端口连接至设备的“IN”

如果您要使用两台设备，可菊链式将第一台设备通过USB-C连接至第二台设备。 BlackmagicFocus DemandBlackmagicZoom DemandBlackmagicStudio Camera 4K Pro USB-C A or B USB-C

USB-CCAM LOOP 菊链式连接可通过连接摄影机的一个USB端口实现两台设备的控制，这样摄影机的第二个端口可用于 外接USB硬 盘 。例 如 ，可 将 USB-C线缆连接至摄影机扩展端口A或B，线 缆 另 一 端 连 接 至 Blackmagic Focus Demand的“IN”端口。第二根线缆可将Blackmagic Focus Demand的“OUT”端口连接至 Blackmagic ZOOM Demand的“IN”端口。 USB-C线缆每端设有锁定螺丝可将其与设备的接口锁定，以防意外断开。您不是必须要使用锁定螺 丝，但这对演播室设置非常有用，因为设备是连接到摄影机上的。 Blackmagic Focus Demand和Blackmagic Zoom Demand可让您视线不离屏幕就可以控制对焦和变焦

Blackmagic Zoom Demand和Blackmagic Focus Demand使用Blackmagic Focus Demand 这部分内容介绍了Blackmagic Focus Demand性能和接口。 USB-CIN OUT

顺时针转动对焦环可将物体对焦到镜头更近的位置，逆时针转动则拉远物体。在菜单里将 其设为“前进”或“后退”可以更改对焦方向。 提示 如果还使用Blackmagic Zoom Demand，Blackmagic Focus Demand进行对 焦一边按快速对焦按钮可放大图像。

这三个控制杆延伸了控制面直径，让您可以用指尖更精细地进行对焦调整。

USB端口 用于将Blackmagic Focus Demand连接到摄影机，并可菊链式连接到使用Blackmagic Zoom Demand。“ IN”端口还可以用来通过Blackmagic Camera Setup实用程序升级内部软件。

Blackmagic Zoom Demand和Blackmagic Focus Demand使用Blackmagic Zoom Demand Blackmagic Zoom Demand上的控制可通过摄影机设置映射。要更改按钮功能，请参阅“设置” 中“Setup设置”部分的介绍。

变焦F1 这是变焦功能按钮1。默认设置下，这个映射为“记录”按钮可记录到Blackmagic Studio Camera USB-C端口所连接的外部硬盘上。

变焦F2 这是变焦功能按钮2。在控制器另一侧是一个一样的按钮，可进行同样的操作，从而可供左 右手进行控制。默认设置下，该按钮被设为一个快速变焦功能，可以立即操作实时画面。 备注 快速变焦功能仅在Blackmagic Studio Camera的LCD屏 上 可 见 ，在 所 连 接 的 切换台或录机的输出视频上不可见。

变焦F3 这是变焦功能按钮3。在 Blackmagic Studio Camera 4K Pro上 ，这 个 按 钮 默 认 设 为 节 目 返 送。通常这是切换台的节目返送信号，但可以是连接到摄影机SDI输入的任何SDI信号。 在Blackmagic Studio Camera 4K Plus上，这个按钮默认设为自动白平衡。

变焦F4 这是变焦功能按钮4。在 Blackmagic Studio Camera 4K Pro上 ，这 个 按 钮 默 认 设 为 一 键 通 话 。当 通 过 SDI连接到ATEM切 换 台 时 ，长 按 该 按 钮 可 与 导 播 通 话 。 在Blackmagic Studio Camera 4K Plus上 ，这 个 按 钮 默 认 设 为 帧 导 栏 。

Blackmagic Zoom Demand的把手提供了拇指摇杆控制。向左推动摇杆拖动可缩小，向右 推动则可放大。在摄影机的菜单设置中设置相反方向的变焦控制。

通过调整设备顶部的速度拨盘可对变焦的速度进行微调。您还可以将该拨盘映射到控制耳 机电平、光圈调整，甚至是对焦调整！

USB-C端口 用于将Blackmagic Zoom Demand连接到摄影机，并可菊链式连接到使用Blackmagic Focus Demand。“ IN”端口还可以用来通过Blackmagic Camera Setup实用程序升级内部软件。 五十多种MFT镜头兼容Blackmagic Focus Demand，下 列 镜 头 兼 容 Blackmagic Focus Demand和 Blackmagic Zoom Demand。

Blackmagic Zoom Demand和Blackmagic Focus DemandBlackmagic Camera Setup 如何在Mac OS操作系统下更新摄影机软件 在Blackmagic Design支 持中心下载 完 “ Blackmagic Camera Update” 软 件 后 ，解 压 缩 该 文 件 ，并 双 击.dmg硬盘图标文件。运行“Install Cameras”安装程序，根据屏幕提示完成安装。 如何在Windows操作系统下更新摄影机软件 下载完“Blackmagic Camera Setup” 软 件 后 ，解 压 缩 该 文 件 ，您 应 该 可 以 看 到 “ Blackmagic Camera Setup”安装窗口。双击该安装程序图标，并根据屏幕提示完成安装。 安 装 完 毕 后 ，点 击 Windows“ 开 始 ” 菜 单 ，然 后 再 到 “ 所 有 程 序 ” 。点 击 Blackmagic Design文 件 夹 ，打 开 Blackmagic Camera Setup设置软件和操作手册。 如何升级摄影机的内部软件 在您的计算机上安装了最新版Blackmagic Camera Setup软 件 后 ，请 使 用 USB连接线将计算机和摄 影机的USB-C A端口连接。 打开摄影机，运行Blackmagic Camera Setup，根据屏幕提示更新摄影机内部软件。 将Blackmagic Studio Camera的USB-C扩展 端口A与计算机相连

Blackmagic Camera Setup使用ATEM软件控制面板

您可通过ATEM Software Control软件控制面板中的Camera Control（ 摄 影 机 控 制 ）功 能 从 ATEM切 换台控制Blackmagic Studio Camera。在 ATEM Software Control中点击软件控制面板中的摄影机 图标即可打开摄影机控制功能。使用兼容镜头时，您可以通过这一功能轻松设置摄影机的光圈、增 益 、对 焦 和 变 焦 控 制 ，并 能 使 用 摄 影 机 内 置 的 DaVinci Resolve一级调色工具平衡摄影机色彩，缔造

在HDMI ATEM切换台上，ATEM Software Control能自动检测到每路输入连接上对应的摄影机，因 此Tally信号会始终触发相应摄影机上的提示功能。但如果您想更改按钮映射，让摄影机输入显示在 不 同 按 钮 上 ，那 么 可 以 在 ATEM Software Control偏好设置中的按钮映射设置进行操作。 在SDI ATEM切换台上，摄影机控制数据、Tally和对讲功能通过节目返送信号发送到摄影机。在SDI型 号上，如果使用多台摄影机的话，您需要手动设置摄影机编码。 ATEM摄影机控制

摄影机控制窗口的上方有一排按钮，可用来选择您想要控制的摄影机所对应的机位编号。

通道状态位于每个摄影机控制窗口的顶部，可显示摄影机标签、正在播出提示灯以及锁定按钮。按 锁定按钮可锁定某台摄影机的所有控制。正在播出时，通道状态会亮起红色，并显示正在播出提示。

使用ATEM软件控制面板摄影机设置 主滚轮左下侧的摄影机设置按钮可用来调整每台摄影机的图像信号的细节设置。

使用这一设置可对摄影机直播图像加以锐化。选择以下设置来降低或提高锐化程度：“关闭 细节”、“默认细节”用于低锐化、“中等细节”和“高度细节”。 每个摄影机控制窗口都会显示通道状态， 以便您明确当前哪台摄影机正处于播出状态。

色轮是DaVinci Resolve调色工具的一项强大功能，它常用于调整每个YRGB通道色彩的暗 部、中灰和亮部设置。点击色轮上方对应的三个按钮即可对相应选项进行调整。

使用色轮下方的主滚轮可同时调整所有YRGB通道，也可只调整每个暗部、中灰或亮部设置

重置按钮位于每个摄影机控制窗口内右下方的位置，可方便您选择重置、复制或粘贴调色设 置。此外，每个色轮也都有各自的重置按钮。按下重置按钮可将某项设置恢复到默认值或是 复制/粘贴某项设置。粘贴功能不适用于锁定的控制窗口。主重置按钮位于调色面板的右下 角 ，可 重 置 Lift、Gamma和Gain色轮，以及对比度、色相、饱和度和亮度混合设置。您可将调 色设置逐一粘贴到摄影机控制窗口上，也可一次性粘贴到全部摄影机上以保证整体统一效 果。光圈、对焦、光圈上限设置和黑电平设置不受粘贴功能影响。当应用“粘贴到全部”操作 时，软件会弹出警告消息请求确认，这样能防止意外将新的设置应用到正在直播且未启用

当应用“粘贴到全部”操作时，软件会弹出警告消息请求确认，

使用ATEM软件控制面板光圈/黑电平控制 光圈/黑电平控制位于每个摄影机控制窗口内的十字标交点上。当某台摄影机处于直播状态 时，对应的控制按钮会亮起红色。 要 控 制 光 圈 大 小 ，请 上 下 拖 动 该 控 制 按 钮 。如 只 需 调 整 光 圈 ，请 按 住 Shift键后拖动该按钮。 要降低或升高黑电平，请左右拖动该控制按钮。如只需调整黑电平，请在Mac计算机上按住 command键 ，或 在 Windows计算机上按住Control键后，再拖动该按钮。

使用带有电子变焦功能的兼容镜头时，您可以通过缩放控制来实现镜头的变焦缩放控制。使 用摄影机控制窗口的缩放功能和使用镜头上的变焦按钮一样，一端是长焦，一端是广角。点 击位于“光圈上限”滑块上方的“缩放”控制，向上拖动可拉近镜头，向下拖动则可拉远镜头。 当 某 台 摄 影 机 处 于 直 播 状 态 时 ，对 应 的 光圈/黑电平控制按钮会亮起红色。

光圈上限设置位于光圈/黑电平控制按钮右侧，可限制光圈范围。这一功能可防止直播画面

要设置光圈上限，请使用光圈控制按钮将光圈打开到最大，然后上下拖动光圈上限滑块设 置合适的最大曝光值。光圈上限设置完成后，当您再次调整光圈时，光圈值就不会超过预 先 设 定 的 最 大 曝 光 值 了。

光圈提示灯位于光圈/黑电平控制按钮的左侧，可直观显示镜头的光圈大小。光圈提示灯可

使用ATEM软件控制面板自动对焦按钮 自动对焦按钮位于摄影机控制窗口内右下角的位置。按下此按钮后，可在支持电子对焦的 主动式镜头上使用自动对焦功能。请注意，虽然大部分镜头支持电子对焦，但是有些镜头可 设置为手动或自动对焦模式，因此请确保您的镜头设置为自动对焦模式以使用这一功能。 有些情况下，您可以通过前后滑动镜头上的聚焦环来完成设置。 使用兼容镜头时，点击自动对焦按钮或左右拖动手动对焦控制可进行对焦。

当您需要对摄影机进行手动对焦时，您可以使用位于每个摄影机控制窗口底部的对焦滚轮。 左右拖动对焦滚轮可手动调整对焦，并同时查看摄影机的视频画面，确保拍摄到清晰图像。

摄影机增益设置可用来增加摄影机的增益。在Blackmagic Studio Camera上 ，这 一 设 置 与 ISO有关。这一功能在低光照拍摄条件下十分有用，它可为摄影机传感器增加额外的增益， 或ISO，以 避 免 图 像 欠 曝 。点 击 dB增益设置上的左右箭头来减少或增加增益值。 请根据需要适当使用增益功能，例如日落时在户外拍摄，光线会逐渐变暗，此时您就需要提 升画面亮度。请注意，增加增益值会增加画面噪点。

快门速度控制位于色轮和光圈/黑电平控制区块之间。要提高或降低快门速度，请将鼠标指 针停留在快门速度栏，然后点击左右箭头图标。在Blackmagic Studio Camera上 ，这 一 设 置

如果您注意到光线闪烁，请适当降低快门速度以消除这一现象。如果不想通过摄影机增益 功能来提升画面亮度，那么降低快门速度是个较好的办法，因为它可增加图像传感器的曝 光时间。由于提高快门速度可降低动态模糊现象，因此如果需要拍摄出清晰的动作画面， 您可以通过提高快门速度将动态模糊现象降到最低。

白平衡设置位于快门速度控制旁边，可通过点击色温指示器两侧的向左或向右箭头来进行 调整。不同光源会发出暖色或冷色调，您可通过调整白平衡来加以补偿。这样可确保白色的 部分在拍摄到的画面中依然为白色。 将鼠标指针停留在增益、快门速度栏以及白平衡指示器上时， 会出现箭头图标，点击箭头图标可调整相应设置

使用ATEM软件控制面板DaVinci Resolve一级调色工具 如果您具备一定的调色功底，可以将摄影机控制界面从切换台CCU风格更改为和后期制作调色系统

点击DaVinci Resolve Primary Color Corrector图标展开调色窗口来调整设置 您的Blackmagic摄影机自带DaVinci Resolve一级调色工具。Blackmagic摄影机内的调色界面和 DaVinci Resolve完全相同，因此如果您使用过DaVinci Resolve，此刻就能将丰富的调色经验运用 到现场制作了。您可从任何摄影机控制窗口中展开这一调色面板，展开后可获得一个完整的一级调 色 界 面 ，可 为 摄 影 机 提 供 更 多 调 色 控 制 和 设 置 项 。 该界面包含色轮组和饱和度等不同设置，您可以同时查看暗部、中间调和亮部的设置。请使用窗口顶 部的摄影机按钮来选择不同摄影机。

在色轮内任意位置点击并拖动 注意，您并不一定要点中色彩平衡图标并拖动方可执行此操作。色彩平衡图标移动时，下方 对应的三个RGB参数会相应变化，反映所做的调整对各个色彩通道产生的变化。 在色轮内按Shift键并点击鼠标 可直接将色彩平衡图标移动到鼠标指针所指的精确位置，可快速实现大幅度调整。 调色面板中的暗部、中灰和亮部三个色轮

使用ATEM软件控制面板在色轮内双击鼠标 重置调色设置，该项控制的主滚轮保持不变。 点击色轮右上方的重置控制 可重置色彩平衡控制及其对应的主滚轮。

色轮下方的主滚轮用于单独调整每个YRGB通 道 的 暗 部 、中 灰 和 亮 部 控 制 项 。 左右拖动主滚轮进行调整 使用主滚轮进行调整方法如下：

向左拖动可使所选的画面参数变深，向右拖动可使该参数变浅。进行调整时，下方的各项

YRGB参数会根据所做的调整发生相应变化。如只需对Y通 道 进 行 调 整 ，请 按 住 ALT键或

Command键并左右拖动鼠标即可。由于这一调色系统采用的是YRGB处 理 方 式 ，您 可 以 充 分 利 用 创 意 ，并 且 可 以 只 调 整 Y通 道 ，从 而 创 作 出 独 特 的 效 果 。当 “ 亮 度 混 合 ” 滑 块 位 于 右 侧 时 ，可 获 得 YRGB处理方式；当滑块位于左侧时，可获得常规的RGB处 理 方 式 。通 常 ，大 部 分 DaVinci Resolve调色师都使用YRGB调 色 方 式 ，因 为 它 能 提 供 更 多 色 彩 平 衡 控 制 ，而 且 不 会影响整体增益，因此能更快完成并制作出理想效果。

对比度设置可用来控制图像中最暗部和最亮部之间的差值。它与反向调整暗部和亮部主滚 轮的效果类似。该滑块的默认设置为50%。通过轴心控制，轴心点可在S曲线上上下 移动。 当处理第五代电影曲线等Log图像时，操作完白平衡和曝光后，再调整对比度和轴心就可以 快速为调色提供一个好的起始点。

饱和度设置可用来增加或减少图像中的色彩含量。该滑块的默认设置为50%。

色相设置可用来将整幅图像的色彩按照色轮最边缘的色相依次调整。默认设置为180度， 显示的是原始色相分布。增加或减少这一参数可沿色轮最边缘分布的色相前进或后退。

使用ATEM软件控制面板亮度混合设置 Blackmagic摄影机内置的调色工具是基于DaVinci Resolve一级调色工具所设计的。DaVinci 早在20世纪80年代起就开始制造调色工具，大部分好莱坞电影都选择使用DaVinci Resolve

这意味着您的摄影机所配有的是一款有着独特创意的强大调色工具，而YRGB处理便是其

调 色 时 ，您 可 以 选 择 使 用 RGB或YRGB处理方式。高端调色师选择YRGB处理方式，是因为这

种处理方式能更精准地控制色彩，并且可以单独调整各个通道的参数，获得更具创意的选项。 当 亮 度 混 合 控 制 滑 块 位 于 右 侧 时 ，输 出 100%的YRGB调色方式。当亮度混合控制滑块位于左 侧 时 ，输 出 100%的RGB调色方式。您可将亮度混合百分比设置在0到100之间的任何位置， 以不同的混合输出RGB和YRGB调色。 左右拖动滑块来调整对对比度、饱和度、色相 以及亮度混合设置 如何才能设置到理想效果呢？ 最终还是取决于个人，因为调色纯属创意过程，不存在所谓 对与错。只要您觉得满意，那就是理想的设置。

连 接 后 ，摄 影 机 控 制 信 号 会 通 过 ATEM切换台发送到Blackmagic摄 影 机 上 。如 果 不 小 心 从 摄 影机上对某项设置进行了调整，摄影机控制会自动重置该设置，使二者保持同步。

Developer Information使用Blackmagic3G-SDI Shield for Arduino连接Tally 如果您使用的SDI切换台带有Tally输出接口，就可以将Tally输出连接到Blackmagic 3G-SDI Shield for Arduino来向Blackmagic Studio Camera发送Tally信 号 。这 样 一 来 ，即 使 您 没 有 使 用 ATEM切换 台 ，您 的 Blackmagic摄影机依然可以通过SDI节目返送信号获得Tally功能。 例 如 ，切 换 台 的 并 行 Tally端口可连接到Blackmagic盾板的D2-D9引 脚 ，盾 板 的 SDI输出则可通过 Blackmagic Mini Converter SDI Distribution等分配放大器连接到所有Blackmagic摄 影 机 。这 样 一 来 ，您 就 可 以 向 8台Blackmagic摄影机发送Tally信 号了。 Blackmagic摄影机编号必须和切换台的Tally输出相对应，也就是说，您可能需要使用自制连接头以 确保引脚正确对应每台摄影机的编号。切换台Tally接口的Common GND（共用接地端）必须连接到 Blackmagic 3G-SDI Shield的GND引脚上。 下面给出的配置示例向您展示了Blackmagic摄影机编号和切换台的Tally输 出 的 对 应 方 式 ，以 及 Tally 输出和Blackmagic 3G-SDI Shield for Arduino引脚的连接。 Blackmagic摄影机编号摄影机编号 切换台输入号码切换台输入号码 Arduino引脚引脚 1 1 D2 2 2 D3 3 3 D4 4 4 D5 5 5 D6 6 6 D7 7 7 D8 8 8 D9 下面给出的是Blackmagic 3G-SDI Shield for Arduino的Sketch示 例 ，编 程 后 ，当 某 台 摄 影 机 被 切 换 到 节 目 输 出 时 ，盾 板 会 向 相 应 的 摄 影 机 发 送 Tally信 号 。所 有 具 备 开 集（ Open Collector）输 出 的 SDI切换 台均可使用Blackmagic 3G-SDI Shield for Arduino配置Tally功 能 。获 取 操 作 手 册 请 访 问 Blackmagic Design支持中心网址：www.blackmagicdesign.com/cn/support

使用Blackmagic3G-SDI Shield for Arduino连接Tally以上Sketch示例显示了Blackmagic 3G-SDI Shield for Arduino经过编程后，通过切换台的Tally输出检测到 输入1和输入2的Tally信号，然后将该Tally信号嵌入到盾板的SDI输出上的过程。相应摄影机上的Tally灯应亮

获得帮助最快捷的途径是登陆Blackmagic Design在线支持页面并浏览有关摄影机的最新支持信

Blackmagic Design在线支持页面 请登陆Blackmagic Design支持中心www.blackmagicdesign.com/cn/support获得最新版操作手册、 软件以及技术答疑文章。 联系Blackmagic Design支持中心 如果我们提供的支持信息无法解答您的疑问，请到支持页面下点击“给我们发送电子邮件”按钮即可 发送技术支持请求。或者，您也可以点击支持页面下的“查找您所在地区的支持团队”按钮，致电您所 在地区的Blackmagic Design支持中心获得帮助。 查看当前安装的软件版本 要检查您计算机上的Blackmagic Camera Setup软件的版本，请打开“About Blackmagic Camera Setup”窗口查看。

在Mac OS系统下，请到“应用程序”文件夹下打开Blackmagic Camera Setup。点 击 程 序 菜 单中的“About Blackmagic Camera Setup”后即可查看版本号。

在Windows系统下，请到开始菜单或开始屏幕下打开Blackmagic Camera Setup。点 击 “ Help” （ 帮 助 ）菜 单 并 选 择 “ About Blackmagic Camera Setup”即可查看版本号。

检查完您计算机上安装的Blackmagic Camera Setup软 件 版 本 号 之 后 ，请 登 录 网 址 www. blackmagicdesign.com/cn/support访问Blackmagic支持中心查看最新版本。请及时将软件升级到 最新版本，但切勿在重要项目制作过程中升级软件。

在欧盟范围内处置电子垃圾和电子设备的注意事项。 根据产品所附的提示标志，本设备不得与其它废弃材料共同处置。处置废弃设备时，必 须交给指定收集点进行回收。对废弃设备进行单独收集并回收能够节省自然资源，且回 收方式不会损害环境和人体健康。获取更多关于废弃设备回收点的信息，请联系您所在 城市的回收站，或当时购买设备的经销商。 本设备经过测试，符合FCC规则的第15部分对A类数字设备的限制。这些限制旨在为运 行于商业环境中的设备提供合理保护，使其免受有害干扰的影响。本设备可生成、使用 且辐射射频能量，如果未按照安装手册来安装和使用本设备，则可能导致对无线电通 信的有害干扰。在住宅区运行本产品可能会产生有害干扰，在这种情况下将由用户自行

本设备必须能够承受任何干扰，包括可能导致意外操作的干扰。 R-R-BMD-20210216001 R-R-BMD-20210216002 MSIP-REM-BMD-201511004 加拿大ISED认证声明 本设备符合加拿大A类数码产品的相关标准。 任何对本产品的改装或预期用途之外的使用均可能导致相关标准认证无效。 必须使用有高品质屏蔽的HDMI电缆连接HDMI接口。 本设备经检测符合商业环境使用要求。在家用环境中，本设备可能会造成无线电干扰。

Blackmagic Studio Camera适合在环境温度低于40ºC的热带地区使用。 设备内部没有操作人员可维护的零件。维修服务请联系当地Blackmagic Design服务中心。 请注意遮盖摄影机以避免摄影机长期暴露在日光下。请勿将锂电池靠近任何热源。 当使用本产品所提供的电源适配器时，仅限在海拔高度2000米以下的地区使用。

该产品可能会让您暴露在塑料部件中所含的微量多溴化联苯等化学物质下，此类物质已 被加州政府认定为可能导致癌症、先天畸形或其他遗传危害的物质。 详情请访问网址：www.P65Warnings.ca.gov

12个月有限保修 Blackmagic Design保证本产品自购买之日起12个月内不会有材料和工艺上的缺陷。若本产品在保修期 内出现质量问题，Blackmagic Design可选择为产品提供免费修理或更换零部件，或者更换缺陷产品。 为确保消费者有权享受本保修条款中的服务，如遇产品质量问题请务必在保修期内联系Blackmagic Design并妥善安排保修事宜。消费者应将缺陷产品包装并运送到Blackmagic Design的指定服务中 心进行维修，运费由消费者承担并预先支付。若消费者因任何原因退货，所有运费、保险费、关税等各 项税务以及其他费用均由消费者承担。 本保修条款不适用于任何因使用、维护不当或保养不周造成的缺陷、故障或损坏。根据本保修服 务，Blackmagic Design的保修服务范围不包括以下内容：1. 对由非Blackmagic Design专门人员进 行的安装、维修或保养所造成的损坏进行维修，2. 对因使用不当或连接到不兼容设备所造成的损 坏进行维修，3. 对因使用了非Blackmagic Design生产的零部件所导致的损坏或故障进行维修，及

4. 对经过改装或和其他产品进行组装的产品进行保养维修（因为产品经改装或组装后会增加保养

维修所需时间或保养难度）。本保修条款由BLACKMAGIC DESIGN提 供 ，它 可 取 代 所 有 其 他 明 示 或 隐含的保修。BLACKMAGIC DESIGN及其供应商对任何有关适销性及就特定用途的适用性等隐含 保证不作任何担保。BLACKMAGIC DESIGN负责为消费者提供缺陷产品的维修或更换服务是完整 和 排 他 性 补 救 措 施 ，不 论 BLACKMAGIC DESIGN或其供应商是否事先获悉发生间接、特殊、偶然或 必然损坏等损坏的可能性。若消费者对本设备进行非法使用，BLACKMAGIC DESIGN概 不 负 责 。对 因使用本产品造成的损失，BLACKMAGIC DESIGN概不负责。本产品的操作风险由用户自行承担。 © Copyright 2021 Blackmagic Design。保留一切权利。“Blackmagic Design”、“DeckLink”、“HDLink”、“Workgroup Videohub”、 “Multibridge Pro”、“Multibridge Extreme”、“Intensity”以及“Leading the creative video revolution”均为美国及其他国家的注册商标。所有其他公司名称及产品名称可能是其他所有者的注册商标。
