产品类型	网络监控摄像头
品牌	D-Link
型号	DCS-4622
视频分辨率	全高清1080p
夜视功能	是，红外 (LED IR)
视角	360°全景
电源	PoE（以太网供电）或12V/1.5A适配器（可选）
连接	以太网 RJ-45
音频	内置扬声器和麦克风（双向）
存储	microSD卡（不含）
主要功能	运动检测、本地录制、视频流、通过Web浏览器访问
安装	使用提供的套件进行壁挂或吊顶安装
安全	管理员认证（ID/密码），重置按钮
维护	清洁前断开电源，使用干燥的无绒布
一般信息	保修和支持请访问 www.dlink.com

常见问题 - DCS4622 D-LINK

如何重置DCS-4622摄像头？

按住重置按钮（第14号）10秒钟以恢复出厂设置。

如何安装DCS-4622摄像头？

按照安装指南：固定安装板，连接电源（PoE或适配器），如果需要插入microSD卡，然后使用光盘或D-Link网站上的配置向导。

如何通过浏览器查看实时视频流？

配置完成后，打开浏览器并输入摄像头的IP地址。使用"admin"（默认密码为空）登录。

DCS-4622包装盒中包含什么？

摄像头、一个安装套件、一张包含手册和软件的光盘，以及一份快速安装指南。

我可以在没有电源适配器的情况下使用摄像头吗？

是的，如果您的网络支持以太网供电（PoE），您只需要一根以太网线即可。

如何插入microSD卡？

逆时针旋转将摄像头从底座上拆下，插入卡片（触点朝向自己），然后顺时针旋转重新安装。

如何将摄像头安装在天花板上？

使用安装板：标记孔位，用6毫米钻头钻孔，插入膨胀塞，固定安装板，然后挂上摄像头并调整倾斜角度。

如何清洁摄像头？

断开电源，然后用干燥的无绒布轻轻擦拭。不要使用液体清洁剂。

如果摄像头无法连接到网络怎么办？

检查指示灯是否为绿色（已连接）或红色（未连接）。确保以太网线已插好且DHCP已启用。如有必要，重置摄像头。

如何访问高级配置？

通过Web界面（摄像头的IP地址）登录并浏览选项。完整的用户手册可在光盘或D-Link网站上找到。

用户手册 DCS4622 D-LINK

此安裝指南提供安裝DCS-4622網路攝影機在您網路的基本操作。若要取得更多關於使用此攝影機的方式，請參考光碟內附的使用手冊，或至D-Link技術支援網站下載產品使用手冊。

包装内容

DCS-4622 Full HD 360^ 魚眼型網路攝影機
- 安装配件包
- 光碟(内涵使用手册及安装程式)
快速安装手册

若包裝內缺少以上任何項目，請聯絡您的經銷商。

安全須知:

此產品應該由具備相關證照的技術人員安裝，以符合當地的法規及避免產品的保固失效。

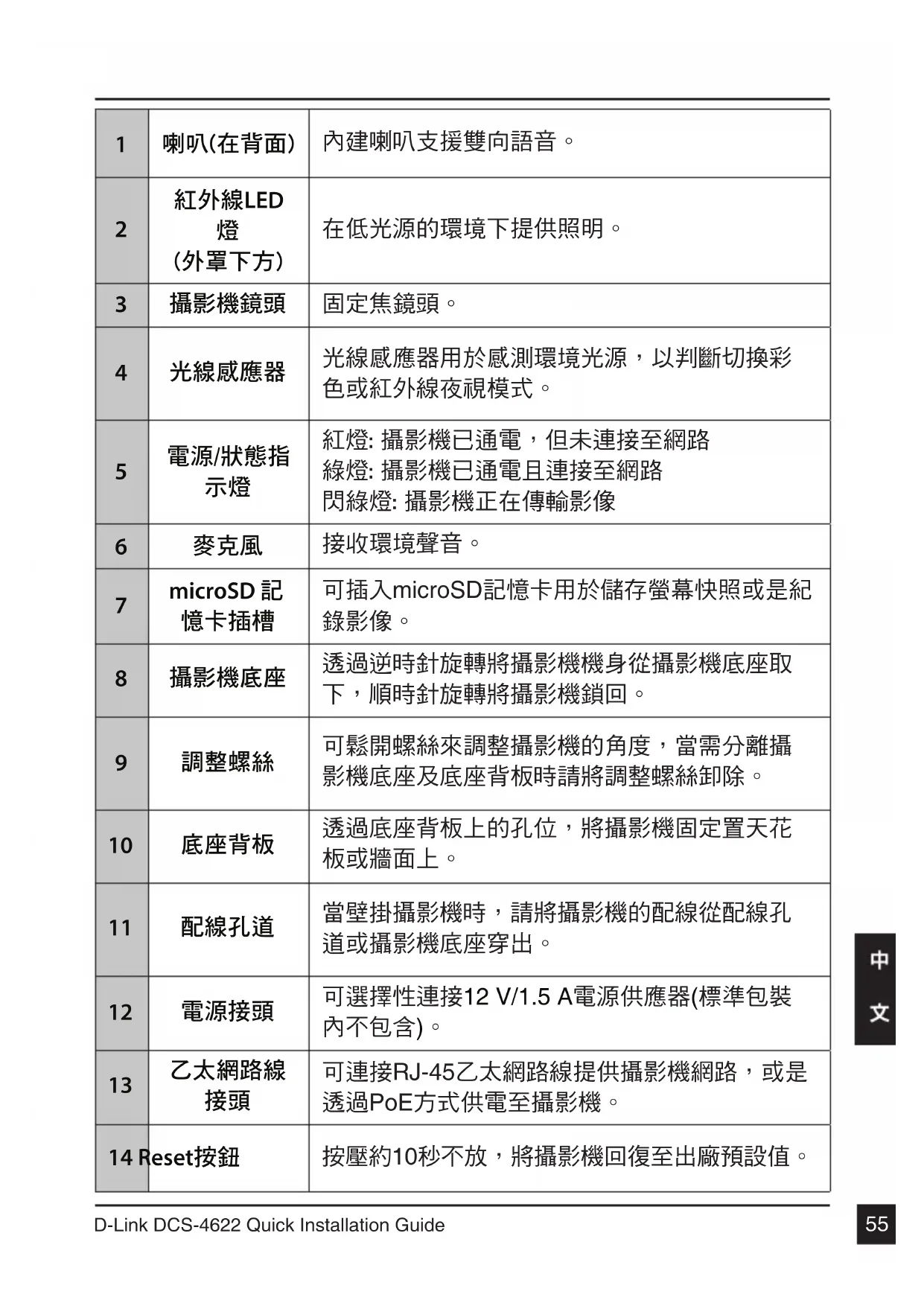

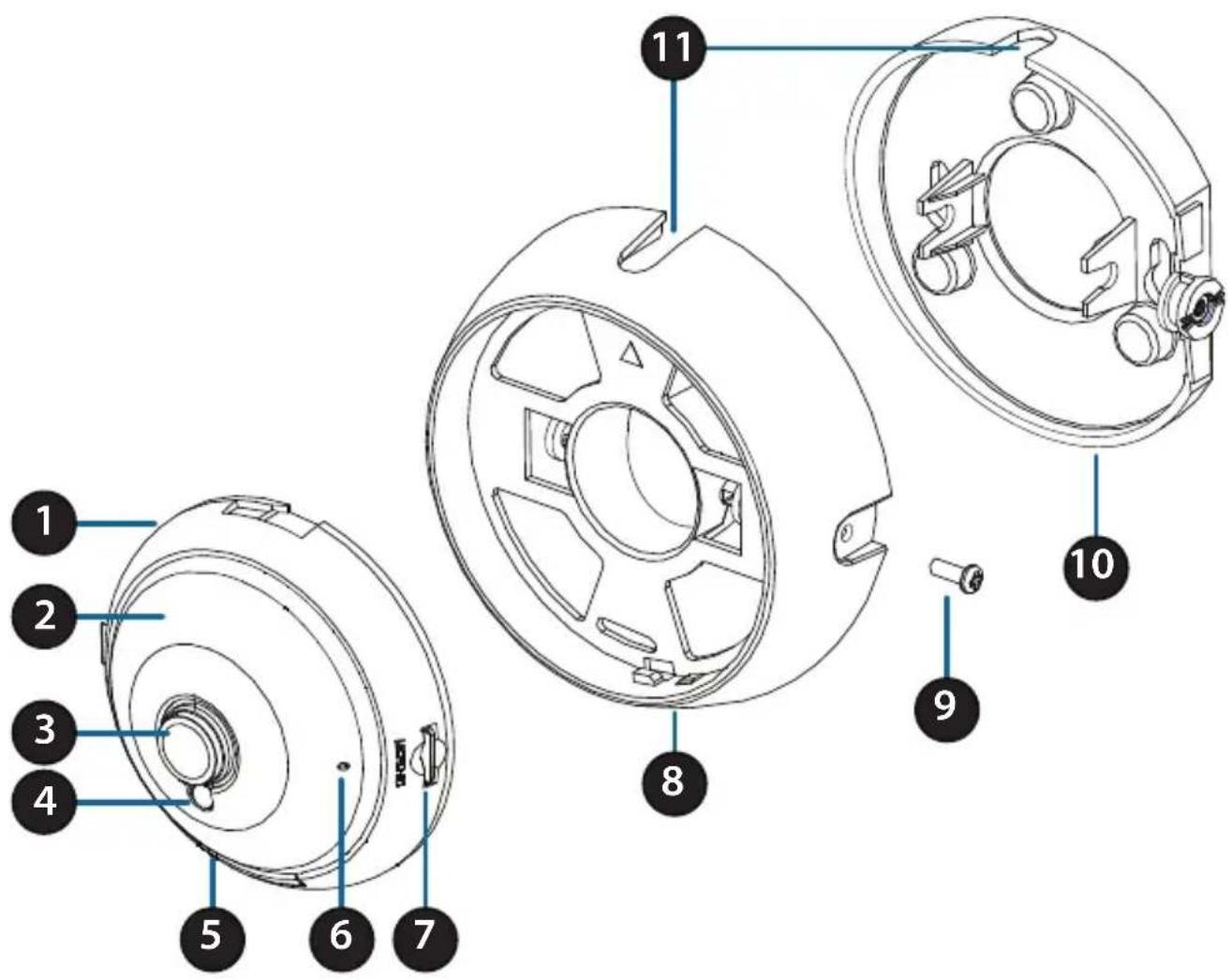

硬體概觀

1	喇叭(在背面)	內建喇叭支援雙向語音。
2	紅外線LED燈 (外罩下方)	在低光源的環境下提供照明。
3	攝影機鏡頭	固定焦鏡頭。
4	光線感應器	光線感應器用於感測環境光源，以判斷切換彩色或紅外線夜視模式。
5	電源/狀態指示燈	紅燈: 攝影機已通電，但未連接至網路 綠燈: 攝影機已通電且連接至網路 閃綠燈: 攝影機正在傳輸影像
6	麦克風	接收環境聲音。
7	microSD記憶卡插槽	可插入microSD記憶卡用於儲存螢幕快照或是紀錄影像。
8	攝影機底座	透過逆時針旋轉將攝影機機身從攝影機底座取下，順時針旋轉將攝影機鎖回。
9	調整螺絲	可鬆開螺絲來調整攝影機的角度，當需分離攝影機底座及底座背板時請將調整螺絲卸除。
10	底座背板	透過底座背板上的孔位，將攝影機固定置天花板或牆面上。
11	配線孔道	當壁掛攝影機時，請將攝影機的配線從配線孔道或攝影機底座穿出。

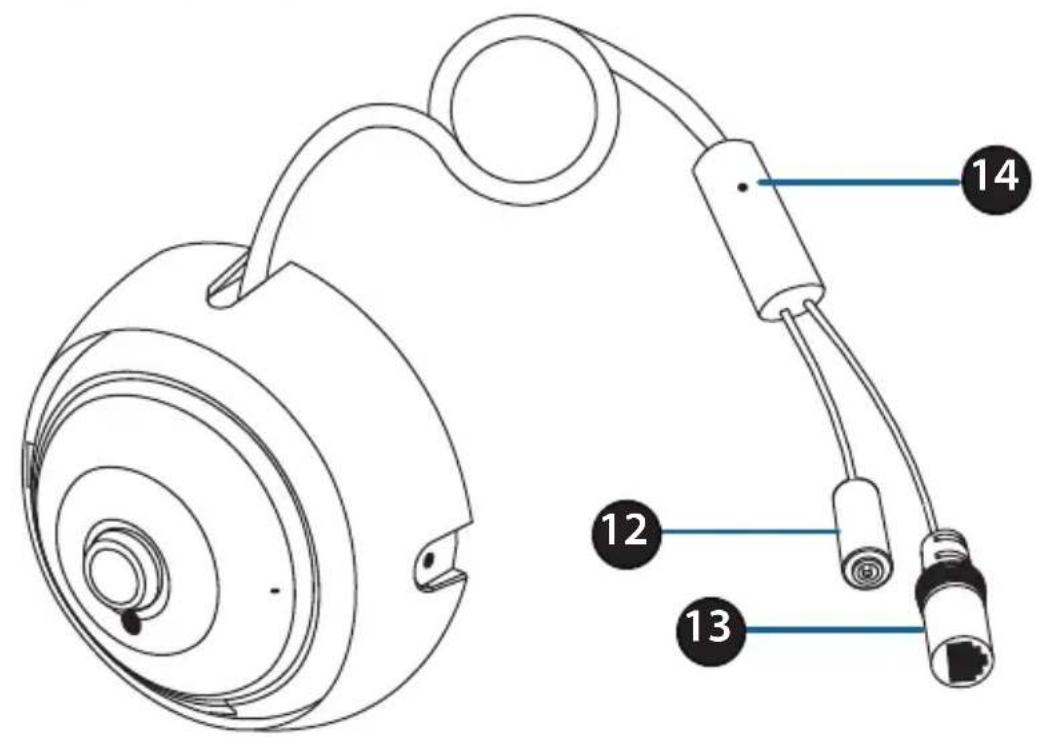

12	電源接頭	可選擇性連接12 V/1.5 A電源供應器(標準包裝內不包含)。
13	乙太網路線接頭	可連接RJ-45乙太網路線提供攝影機網路，或是透過PoE方式供電至攝影機。
14	Reset按鈕	按壓約10秒不放，將攝影機回復至出廠預設值。

攝影機設定

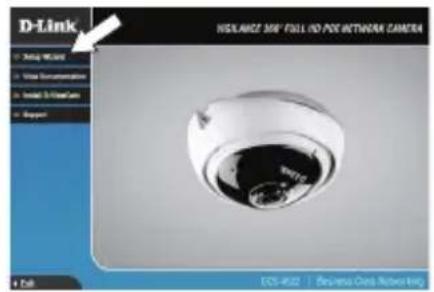

請將包裝內附的光碟放入您電腦的光碟機並開始執行安裝。若您電腦的自動執行功能已被停用，或D-Link Launcher無法自動執行時，請點選開始>執行後輸入「D:\autorun.exe」(D代表您光碟機的代號)。

請點選Setup Wizard開始安裝。

請點選Windows開始選單中的D-Link Setup Wizard SE圖示(開始> D-Link > Setup Wizard SE)。

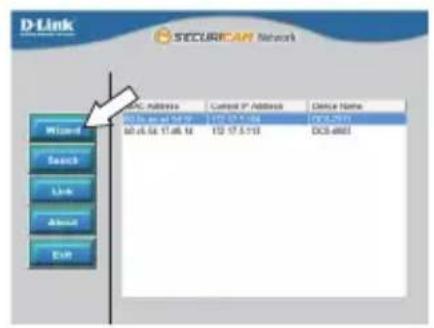

設定精靈中將會顯示您攝影機的MAC位址及IP位址。若您的網路中有DHCP伺服器時，將會顯示由DHCP派發的有效IP位址。若您的網路中沒有DHCP伺服器，則將會顯示攝影機的預設IP位址192.168.0.20。請選擇您的攝影機，再點選「Wizard」的按鈕來繼續。

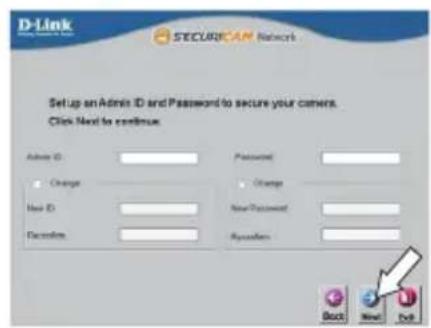

請輸入管理者(Admin)的名稱和密碼。在首次登入時，預設的管理者名稱為「admin」無密碼。

若您要更改攝影機的管理者(admin)名稱和密碼時請勾選核取方塊，並輸入您要設定的新名稱及密碼。

請點選「Next」來繼續。

若您要讓攝影機在開機後自動由DHCP伺服器(例如路由器)取得IP位址時請選擇「DHCP」。

若您要讓攝影機每次皆使用相同的IP時請選擇「Static IP」並輸入您要使用的IP位址。

請點選「Next」來繼續。

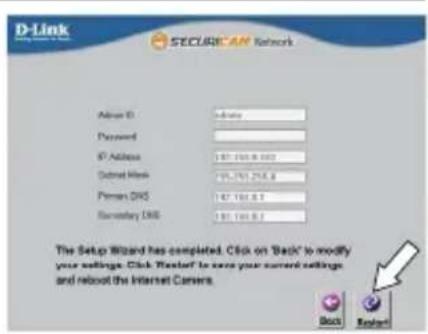

請確認您的設定是否正確並點選「Restart」來重新啟動攝影機。

透過網頁瀏覽器檢視您的攝影機

請確認您的設定是否正確並點選「Restart」來重新啟動攝影機。(開始 > D-Link > Setup Wizard SE)。

請選擇攝影機並點選「Link」的按鈕來連結網頁設定介面。

設定精靈將會自動以攝影機的IP位址來開啟設定網頁。

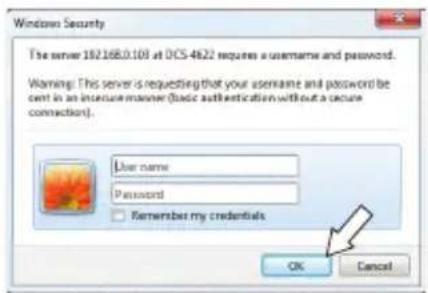

請在「Username」的欄位中輸入預設的「admin」，

「Password」的欄位不需輸入(空白)並點選「OK」來進入設定網頁。

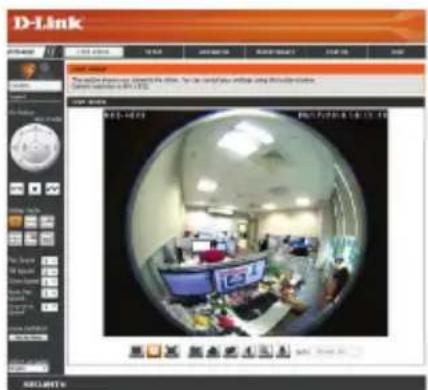

畫面中會顯示您攝影機的即時影像，您可以選擇影像設定檔來觀看或調整設定。若要取得更多關於設定網頁的資訊，請參考包裝內附的光碟或D-Link網站上的使用手冊。

壁掛安装

強烈建議在壁掛攝影機之前，請先完成攝影機設定及相關測試。

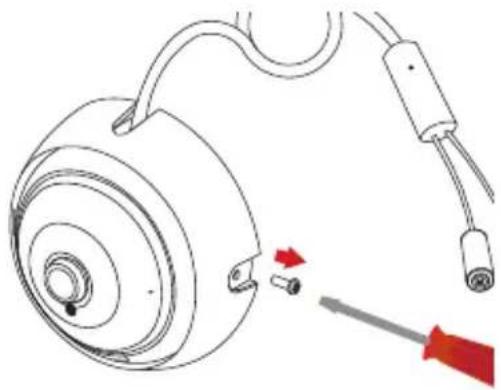

使用螺絲起子將調整螺絲卸除，將攝影機底座與底座背板分離。

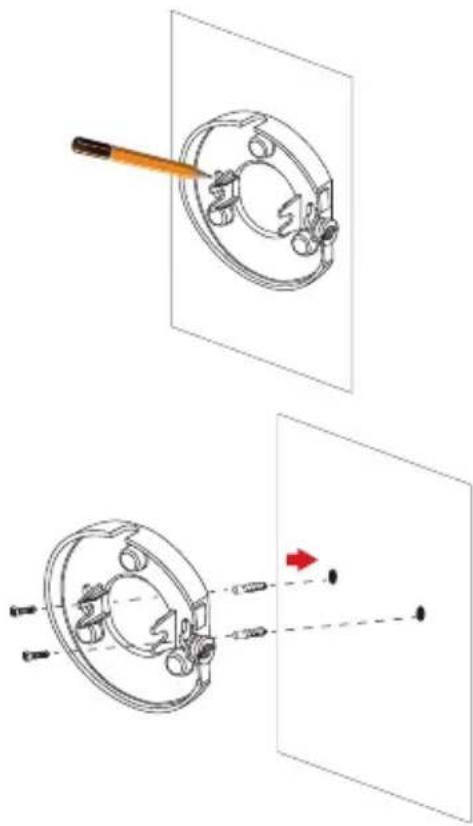

將底座背板放置至預設至攝影機位置上，用鉛筆描出底座背板上鑽孔孔位。

若您要將攝影機的線材穿過牆壁，用鉛筆描出底座背板中間孔位。

依照牆面的材質以適當的工具，用6mm的鑽頭在描出的孔位鑽出深約25mm的孔洞，然後放入壁虎以支撐螺絲。

若您要將攝影機的線材穿過牆壁，請在描出的中間孔位上鑲孔。

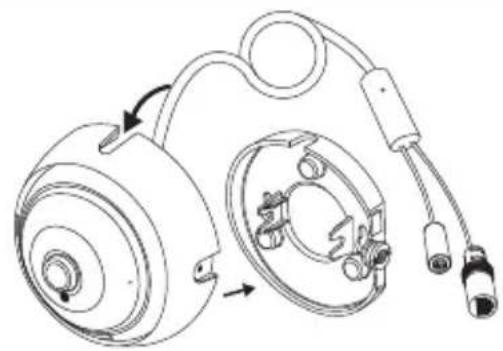

連接電源線及乙太網路線，若您要使用PoE連線時則僅需要連接乙太網路線。

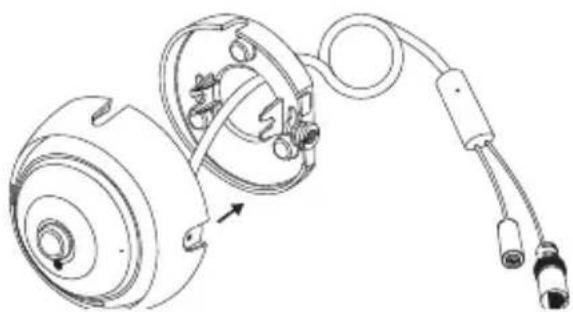

將攝影機底座固定至底座背板。

將攝影機配線，從配線孔道拉出。

若您要將攝影機的線材穿過牆壁，請拉線穿過牆壁上鑽出的配線孔。

將攝影機調整至您想要的角度後將螺絲轉緊。

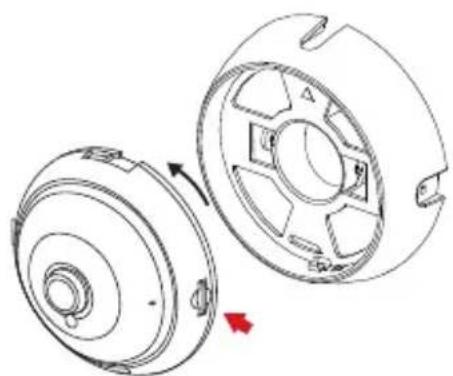

若欲安裝microSD記憶卡時，請將攝影機逆時針旋轉從攝影機底座取下。

插入microSD記憶卡。

將攝影機順時針旋轉鎖回。

其他資訊

請造訪官方網站http://www.dlink.com來取得更多產品的相關資訊與協助。

保固資訊

請造訪網站http://warranty.dlink.com/來查看在您地區的保固資訊。

此為甲類的資訊技術設備，在居住環境中使用時，可能會造成射頻擾動，在這種情況下，使用者會被要求採取某些適當的對策。
