MODE D'EMPLOI DCS4622 D-LINK

FRANÇAIS Guide d'installation rapide Ce guide d'installation fournit des instructions élémentaires qui vous aideront à installer la DCS-4622. Pour obtenir des informations complémentaires sur l'utilisation de la caméra, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site Web d'assistance D-Link. Contenu de la boîte DCS-4622 Vigilance 360° Full HD PoE Network Camera Kit de montage Manuel et logiciel sur CD-ROM Guide d'installation rapide Contactez votre revendeur s'il manque l'un des éléments ci-dessus. Remarque de sécurité : L'installation et l'entretien doivent être réalisés par des techniciens qualifiés afin d'être conformes à tous les codes locaux et d'éviter d'annuler votre garantie.D-Link DCS-4622 Quick Installation Guide

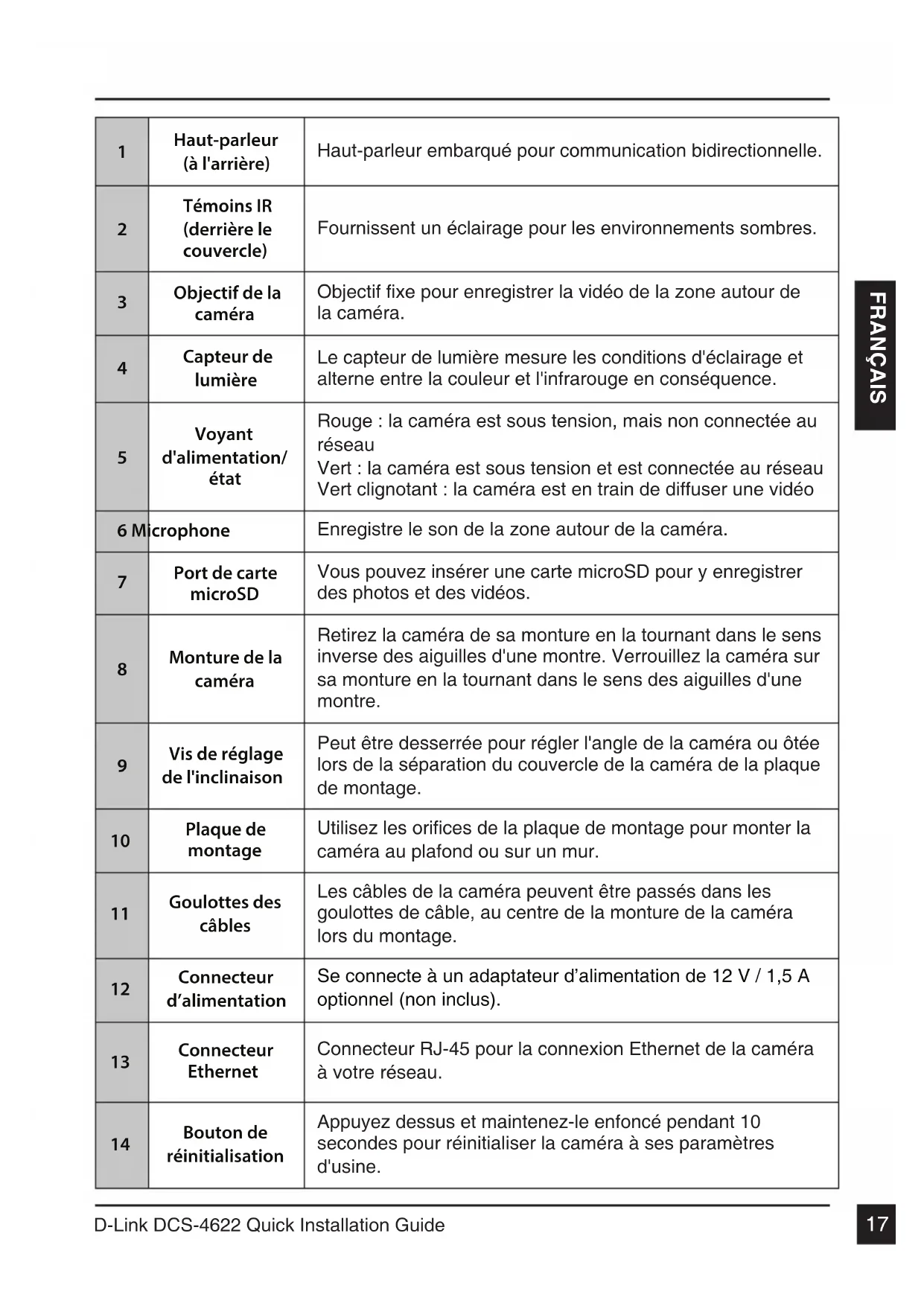

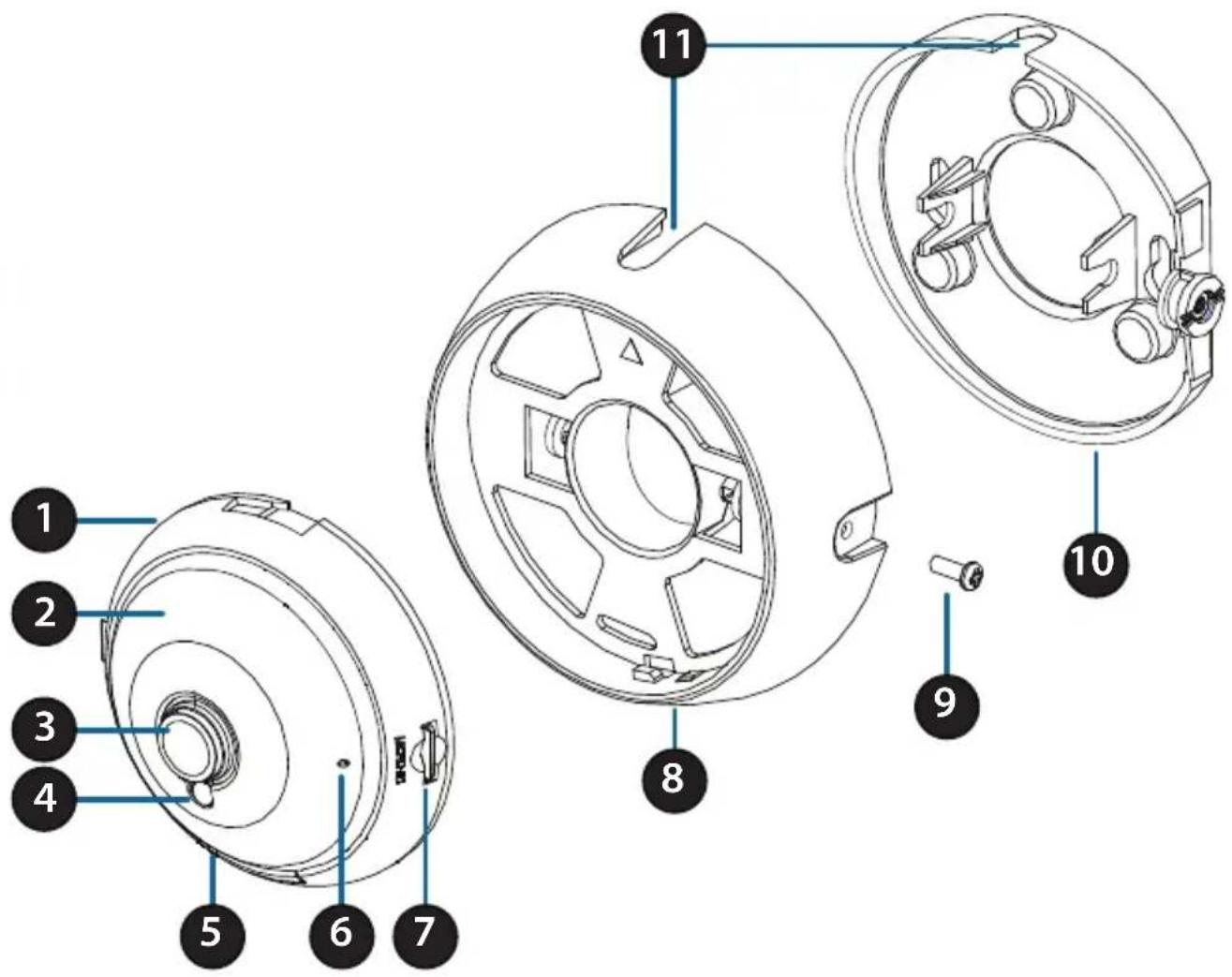

Haut-parleur (à l'arrière) Haut-parleur embarqué pour communication bidirectionnelle.

Témoins IR (derrière le couvercle) Fournissent un éclairage pour les environnements sombres.

Objectif de la caméra Objectif fixe pour enregistrer la vidéo de la zone autour de la caméra.

Capteur de lumière Le capteur de lumière mesure les conditions d'éclairage et alterne entre la couleur et l'infrarouge en conséquence.

Voyant d'alimentation/ état Rouge : la caméra est sous tension, mais non connectée au réseau Vert : la caméra est sous tension et est connectée au réseau Vert clignotant : la caméra est en train de diffuser une vidéo 6 Microphone Enregistre le son de la zone autour de la caméra.

Port de carte microSD Vous pouvez insérer une carte microSD pour y enregistrer des photos et des vidéos.

Monture de la caméra Retirez la caméra de sa monture en la tournant dans le sens inverse des aiguilles d'une montre. Verrouillez la caméra sur sa monture en la tournant dans le sens des aiguilles d'une montre.

Vis de réglage de l'inclinaison Peut être desserrée pour régler l'angle de la caméra ou ôtée lors de la séparation du couvercle de la caméra de la plaque de montage.

Plaque de montage Utilisez les orifices de la plaque de montage pour monter la caméra au plafond ou sur un mur.

Goulottes des câbles Les câbles de la caméra peuvent être passés dans les goulottes de câble, au centre de la monture de la caméra lors du montage.

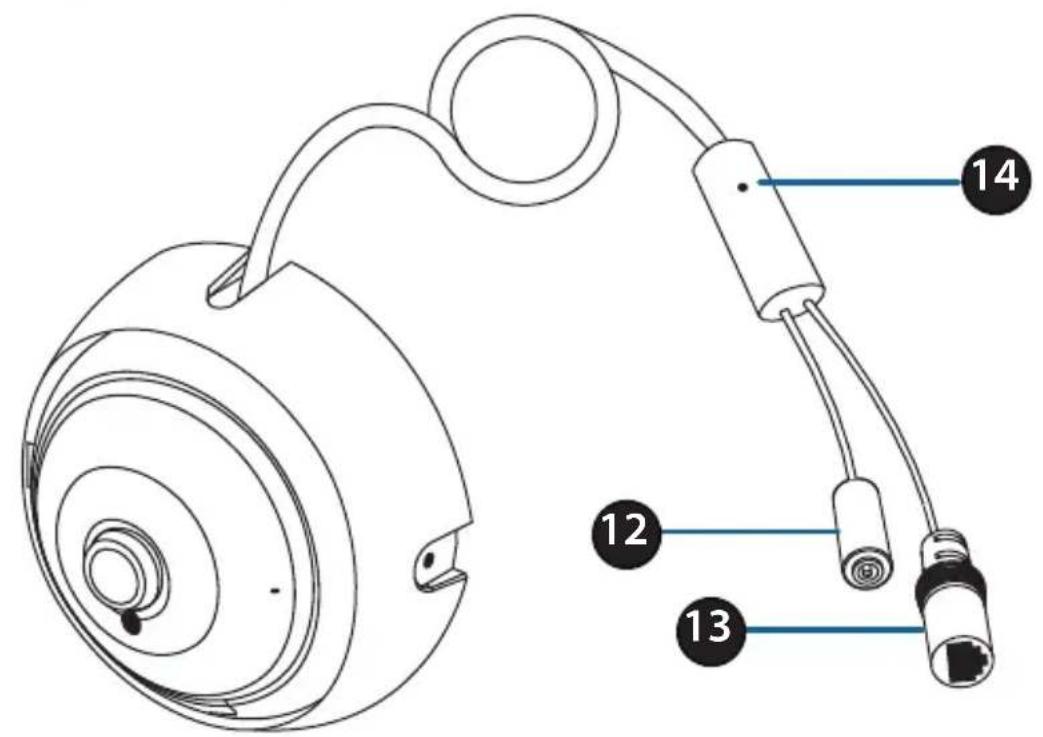

Connecteur d’alimentation Se connecte à un adaptateur d’alimentation de 12 V / 1,5 A optionnel (non inclus).

Connecteur Ethernet Connecteur RJ-45 pour la connexion Ethernet de la caméra à votre réseau.

Bouton de réinitialisation Appuyez dessus et maintenez-le enfoncé pendant 10 secondes pour réinitialiser la caméra à ses paramètres d'usine.D-Link DCS-4622 Quick Installation Guide

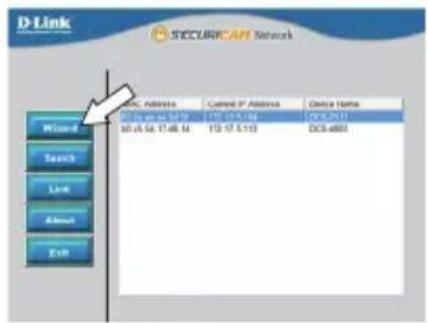

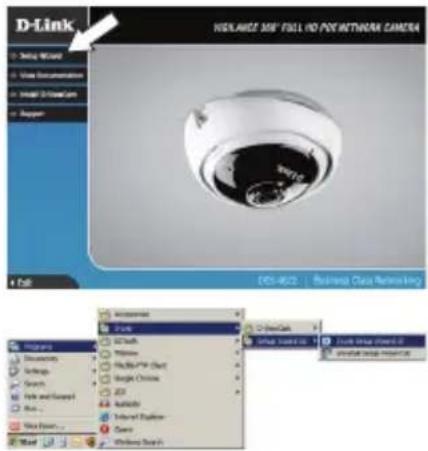

FRANÇAIS Conguration de la caméra Insérez le CD de la DCS-4622 dans le lecteur de CD-ROM de l'ordinateur pour lancer l'installation. Si l'exécution automatique est désactivée ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement, cliquez sur le bouton Démarrer et saisissez D:\autorun.exe (où D: représente la lettre de votre lecteur de CD-ROM), puis appuyez sur Entrée. Cliquez sur l'icône Assistant de configuration D-Link SE créée dans votre menu Démarrer de Windows (Démarrer > D-Link > Assistant de configuration SE). L'Assistant de configuration s'ouvre et affiche les adresses MAC et IP de votre ou de vos caméras. Si un serveur DHCP se trouve sur votre réseau, une adresse IP valide s’affiche. Sinon, l'adresse IP statique par défaut de la caméra du réseau,

192.168.0.20, s'affiche. Sélectionnez votre caméra,

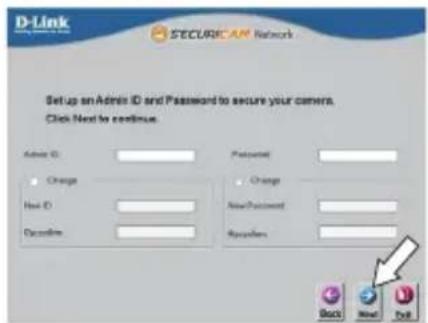

puis cliquez sur Assistant pour continuer. Cliquez sur Assistant de configuration et suivez les instructions pour installer l'assistant de configuration. Saisissez l'ID admin et le mot de passe. Lorsque vous vous connectez pour la première fois, l'ID Admin par défaut est admin et le mot de passe est vierge. Cliquez sur les cases si vous souhaitez changer l'ID admin et le mot de passe de la caméra, puis saisissez le nouvel ID et le nouveau mot de passe que vous souhaitez utiliser. Cliquez sur Suivant pour continuer. Sélectionnez DHCP si la caméra obtient une adresse IP automatiquement d'un serveur DHCP (par exemple, un routeur). Sélectionnez Adresse IP statique si vous voulez saisir les paramètres IP de la caméra manuellement. Cliquez sur Suivant pour continuer.D-Link DCS-4622 Quick Installation Guide

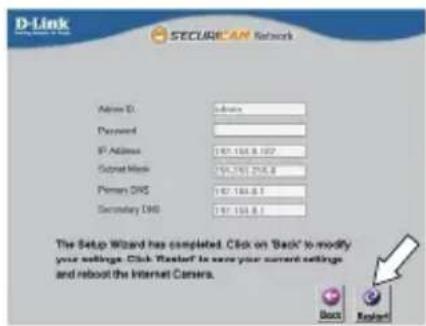

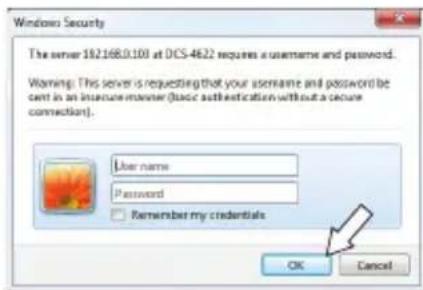

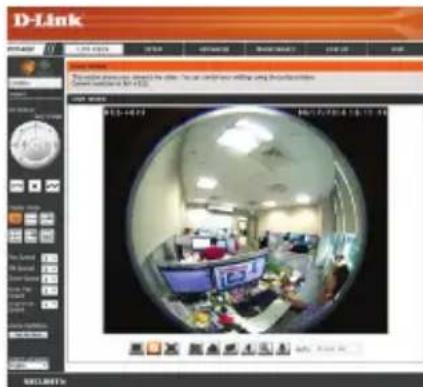

FRANÇAIS Afchage de votre caméra via un navigateur Web Cliquez sur l'icône Assistant de configuration D-Link SE créée dans votre menu Démarrer de Windows (Démarrer > D-Link > Assistant de configuration SE). Sélectionnez la caméra, puis cliquez sur Connexion pour accéder à la configuration Web. L'Assistant de configuration ouvre automatiquement votre navigateur Web à l'adresse IP de la caméra. Tapez admin comme nom d'utilisateur par défaut et laissez le mot de passe vide. Cliquez sur OK pour continuer. Prenez le temps de vérifier vos paramètres, puis cliquez sur Redémarrer. Cette section présente la vidéo en direct de votre caméra. Vous pouvez sélectionner votre profil vidéo et voir ou utiliser la caméra. Pour obtenir des informations complémentaires sur la configuration Web, reportez-vous au manuel d'utilisation disponible sur le site Web D-Link.D-Link DCS-4622 Quick Installation Guide

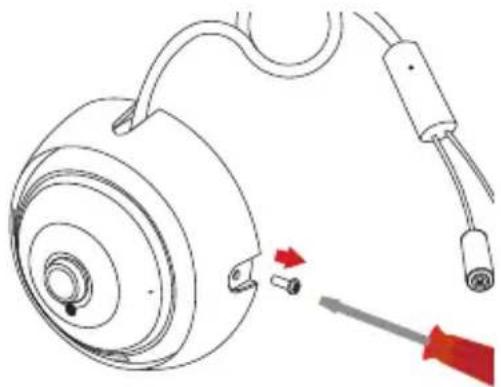

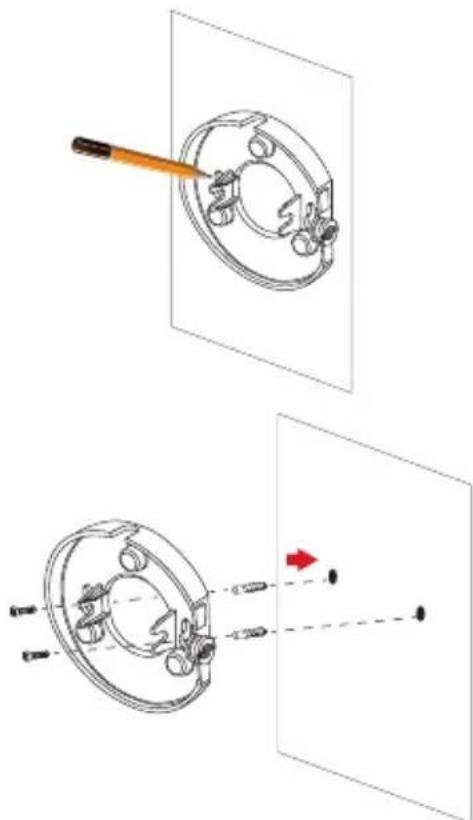

FRANÇAIS Instructions de montage Il est fortement recommandé de configurer et de tester votre caméra avant de l'installer. Connectez l'alimentation et les câbles Ethernet ou juste le câble Ethernet si vous utilisez une connexion PoE. Placez la plaque de montage à l'endroit où vous voulez placer la caméra et utilisez un crayon pour marquer les trous. Si vous souhaitez faire passer les câbles de la caméra à travers un mur ou le plafond, marquez également l'orifice central. Utilisez un tournevis pour dévisser la vis de réglage de l'inclinaison. Retirez la plaque de montage de la monture de la caméra. Utilisez un foret de 6 mm pour percer les trous nécessaires à environ 25 mm de profondeur, puis insérez les chevilles dans les trous. Utilisez les vis fournies pour fixer le support de montage au mur. Si vous souhaitez faire passer les câbles de la caméra à travers un mur ou le plafond, percez l'orifice central pour les câbles de la caméra à faire passer.D-Link DCS-4622 Quick Installation Guide

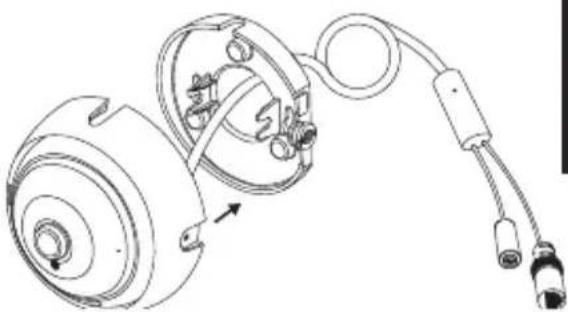

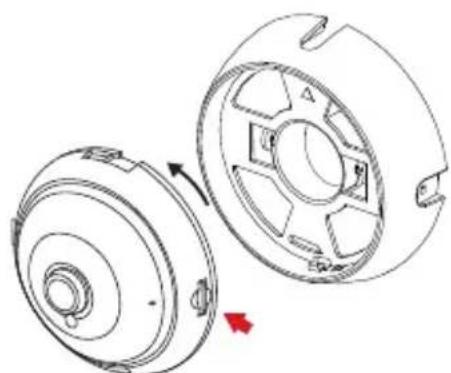

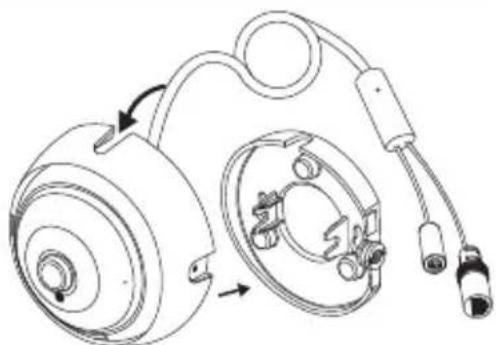

FRANÇAIS Informations complémentaires Vous trouverez une aide supplémentaire et des informations sur le produit en ligne à l'adresse http://www. dlink.com. Informations sur la garantie Consultez le site http://warranty.dlink.com/ pour prendre connaissance de la garantie appliquée dans votre région. Fixez la monture de la caméra sur la plaque de montage. Si vous faites passer les câbles de la caméra sur le côté de la caméra, guidez les câbles à travers la goulotte sur la monture. Si vous souhaitez faire passer les câbles de la caméra à travers un mur ou le plafond, tirez les câbles à travers l'orifice. Réglez l'angle de la caméra, puis vissez la vis de réglage de l'inclinaison jusqu'à ce qu'elle soit bien serrée. Si vous souhaitez insérer une carte microSD, retirer la caméra de sa monture en la tournant dans le sens inverse des aiguilles d'une montre et en la soulevant de la monture. Insérez la carte microSD avec les contacts dirigés vers vous. Remontez la caméra sur sa monture et tournez-la dans le sens des aiguilles d'une montre pour la verrouiller en position.D-Link DCS-4622 Quick Installation Guide

• Trennen Sie das Produkt immer von der Stromzufuhr, bevor Sie es reinigen und verwenden Sie dazu ausschließlich ein trockenes fusselfreies Tuch. Les consignes générales de sécurité ci-après sont fournies afin d’assurer votre sécurité personnelle et de protéger le produit d’éventuels dommages. Veuillez consulter les consignes d’utilisation du produit pour plus de détails.

• L’électricité statique peut endommager les composants électroniques. Déchargez l’électricité statique de votre corps (en touchant un objet en métal relié à la terre par exemple) avant de toucher le produit.

• N’essayez pas d’intervenir sur le produit et ne le démontez jamais. Pour certains produits contenant une batterie remplaçable par l’utilisateur, veuillez lire et suivre les consignes contenues dans le manuel d’utilisation.

• Ne renversez pas d’aliments ou de liquide sur le produit et n’insérez jamais d’objets dans les orifices.

• N’utilisez pas ce produit à proximité d’un point d’eau, de zones très humides ou de condensation sauf si le produit a été spécifiquement conçu pour une application extérieure.

• Éloignez le produit des radiateurs et autres sources de chaleur.

• Débranchez toujours le produit de l’alimentation avant de le nettoyer et utilisez uniquement un chiffon sec non pelucheux.D-Link DCS-4622 Quick Installation Guide
