MANUAL DE USUARIO DCS4622 D-LINK

ESPAÑOL Guía de instalación rápida Esta guía de instalación proporciona instrucciones básicas para la instalación de la DCS-4622. Para obtener información adicional acerca de cómo utilizar la cámara, consulte el Manual del usuario disponible en el CD incluido en el paquete o en el sitio web de asistencia de D-Link. ¿Qué contiene la caja? Vigilance 360° Full HD PoE Network Camera DCS-4622 Kit de montaje Manual y software en CD-ROM Guía de instalación rápida Si falta cualquiera de los componentes anteriores, póngase en contacto con el proveedor. Aviso de seguridad: La instalación y el mantenimiento deben realizarlo técnicos cualificados con el fin de cumplir con todos los códigos locales y evitar la anulación de la garantía.D-Link DCS-4622 Quick Installation Guide

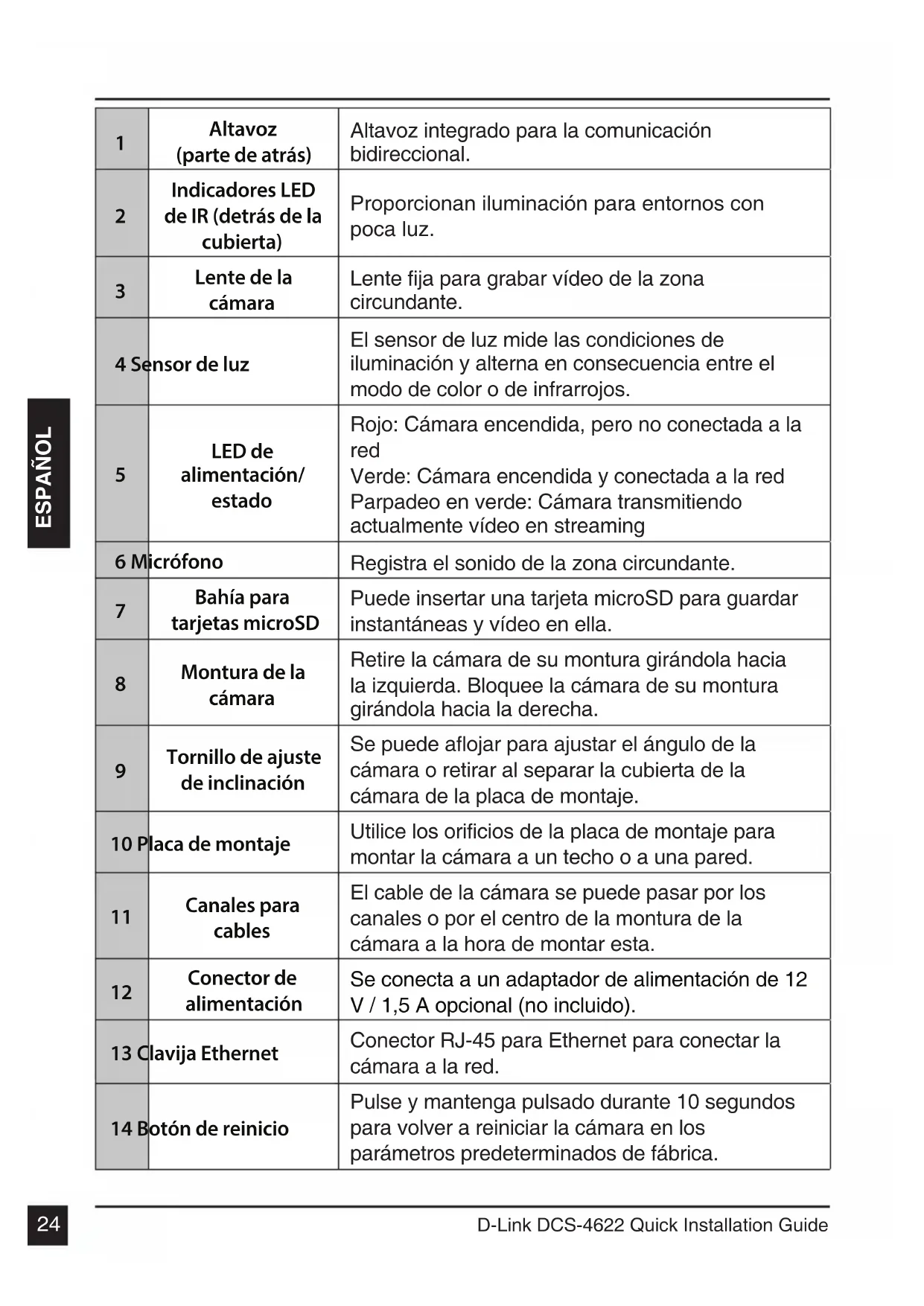

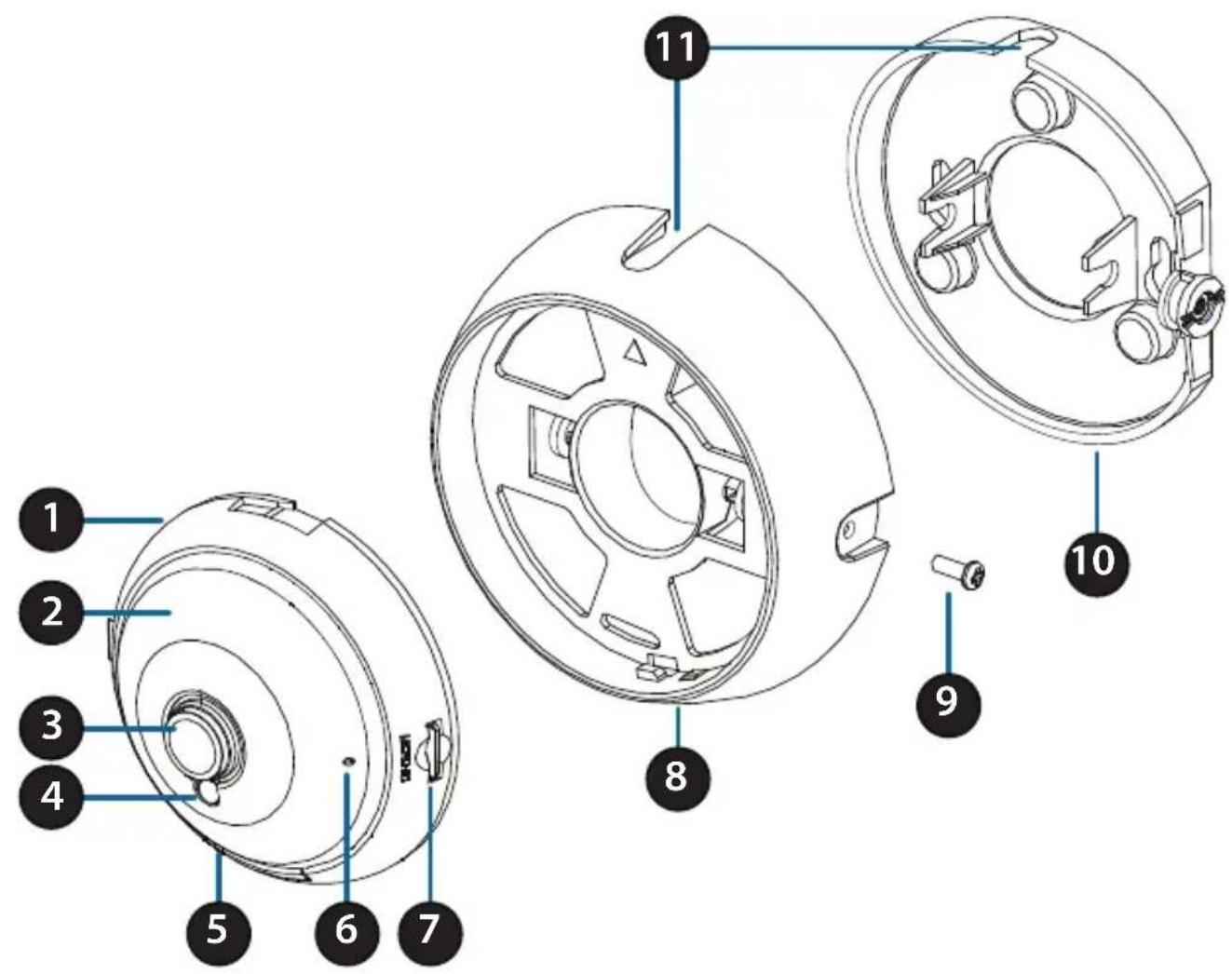

Altavoz (parte de atrás) Altavoz integrado para la comunicación bidireccional.

Indicadores LED de IR (detrás de la cubierta) Proporcionan iluminación para entornos con poca luz.

Lente de la cámara Lente fija para grabar vídeo de la zona circundante. 4 Sensor de luz El sensor de luz mide las condiciones de iluminación y alterna en consecuencia entre el modo de color o de infrarrojos.

LED de alimentación/ estado Rojo: Cámara encendida, pero no conectada a la red Verde: Cámara encendida y conectada a la red Parpadeo en verde: Cámara transmitiendo actualmente vídeo en streaming 6 Micrófono Registra el sonido de la zona circundante.

Bahía para tarjetas microSD Puede insertar una tarjeta microSD para guardar instantáneas y vídeo en ella.

Montura de la cámara Retire la cámara de su montura girándola hacia la izquierda. Bloquee la cámara de su montura girándola hacia la derecha.

Tornillo de ajuste de inclinación Se puede aflojar para ajustar el ángulo de la cámara o retirar al separar la cubierta de la cámara de la placa de montaje. 10 Placa de montaje Utilice los orificios de la placa de montaje para montar la cámara a un techo o a una pared.

Canales para cables El cable de la cámara se puede pasar por los canales o por el centro de la montura de la cámara a la hora de montar esta.

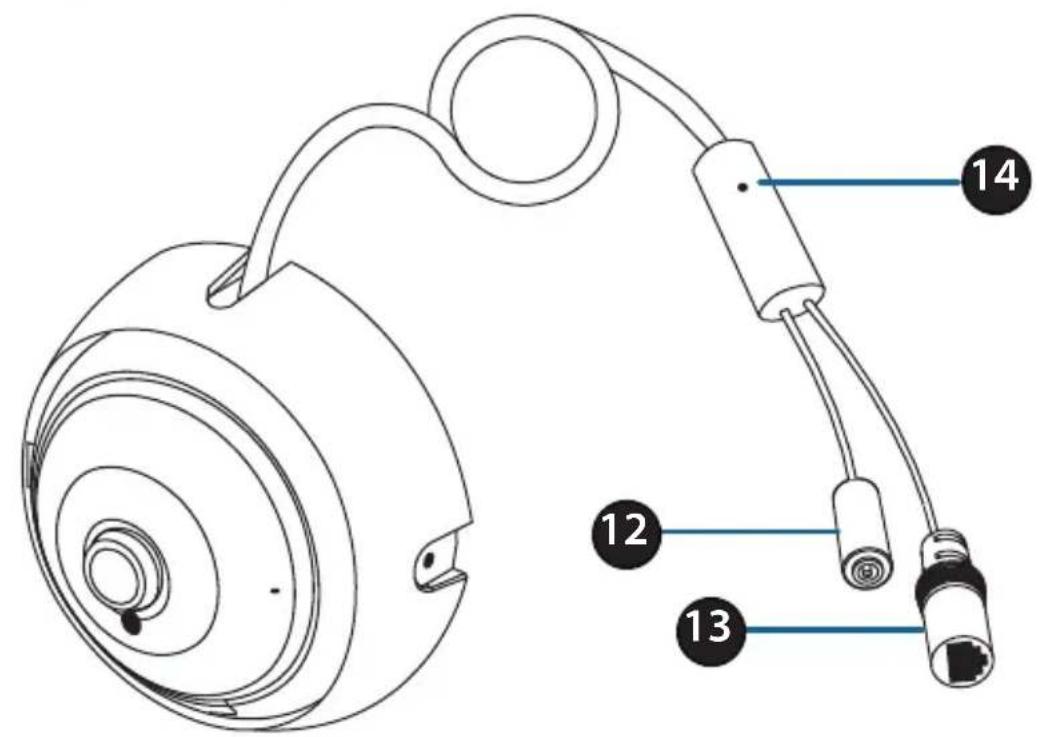

Conector de alimentación Se conecta a un adaptador de alimentación de 12 V / 1,5 A opcional (no incluido). 13 Clavija Ethernet Conector RJ-45 para Ethernet para conectar la cámara a la red. 14 Botón de reinicio Pulse y mantenga pulsado durante 10 segundos para volver a reiniciar la cámara en los parámetros predeterminados de fábrica.D-Link DCS-4622 Quick Installation Guide

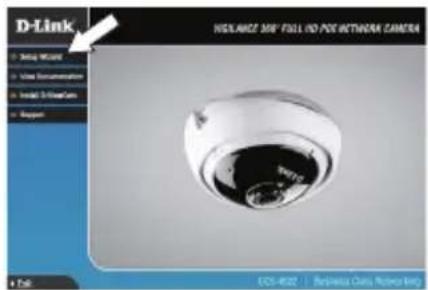

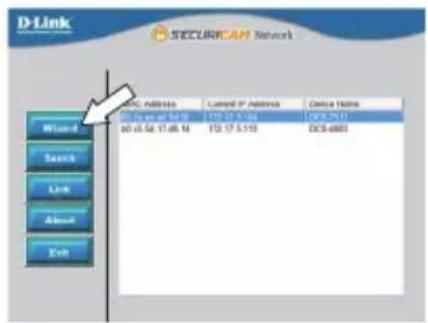

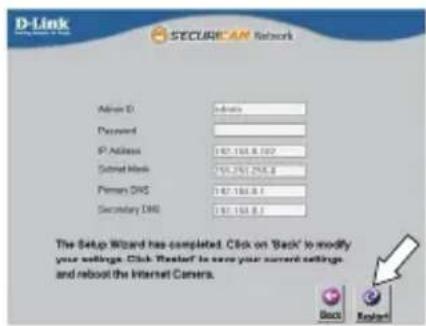

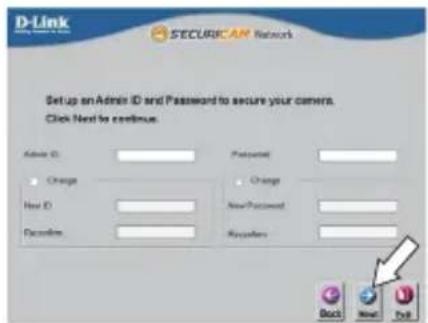

ESPAÑOL Conguración de la cámara Inserte el CD de la DCS-4622 en la unidad de CD-ROM del ordenador para comenzar la instalación. Si la ejecución automática está desactivada o si el iniciador de D-Link no se inicia automáticamente, haga clic en el botón Start (Inicio) y escriba D:\autorun.exe (donde D: representa la letra de unidad de la unidad de CD-ROM) y pulse Enter (Intro). Haga clic en el icono Asistente de configuración SE D-Link que se creó en el menú Inicio de Windows (Inicio > D-Link > Asistente de configuración SE). Aparecerá el asistente de configuración y se mostrará la dirección MAC y la dirección IP de la cámara. Si tiene un servidor DHCP en la red, se mostrará una dirección IP válida. De lo contrario, se mostrará la dirección IP estática predeterminada de la cámara de red, 192.168.0.20. Seleccione la cámara y, a continuación, haga clic en el botón Wizard (Asistente) para continuar. Haga clic en Setup Wizard (Asistente de configuración) y siga las instrucciones para instalar el asistente de configuración. Introduzca el ID de administrador y la contraseña. Al iniciar sesión por primera vez, el ID de administrador predeterminado es admin, con la contraseña en blanco. Haga clic en las casillas de verificación si desea cambiar el ID de administrador y la contraseña para la cámara e introduzca el nuevo ID y contraseña que desee utilizar. Haga clic en Siguiente para continuar. Seleccione DHCP si la cámara consigue una dirección IP automáticamente de un servidor DHCP como, por ejemplo, un router. Seleccione Static IP (IP estática) si desea introducir manualmente los parámetros IP de la cámara. Haga clic en Siguiente para continuar.D-Link DCS-4622 Quick Installation Guide

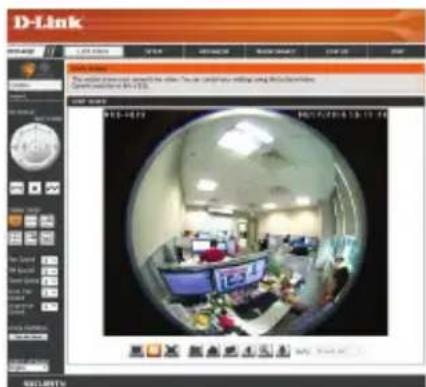

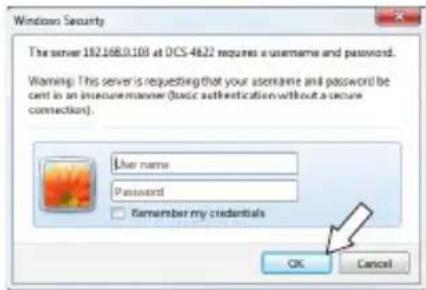

ESPAÑOL Visualización de su cámara a través del explorador de web Haga clic en el icono Asistente de configuración SE D-Link que se creó en el menú Inicio de Windows (Inicio > D-Link > Asistente de configuración SE). Seleccione la cámara y haga clic en Link (Vincular) para acceder a la configuración web. El asistente de configuración abrirá automáticamente el explorador de web en la dirección IP de la cámara. Escriba admin como nombre de usuario predeterminado y deje la contraseña en blanco. Haga clic en OK (Aceptar) para continuar. Tómese un tiempo para confirmar la configuración y haga clic en Restart (Reiniciar). Esta sección muestra el vídeo en directo de la cámara. Puede seleccionar el perfil de vídeo y ver o utilizar la cámara. Para obtener información adicional acerca de la configuración web, consulte el manual de usuario, disponible en el sitio web de D-Link.D-Link DCS-4622 Quick Installation Guide

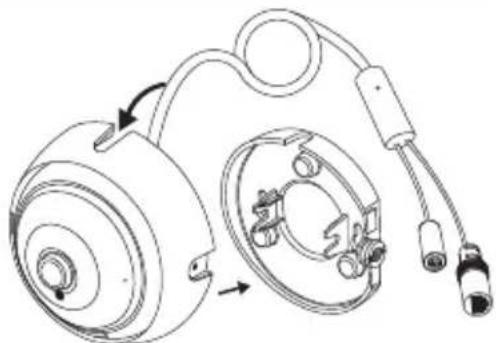

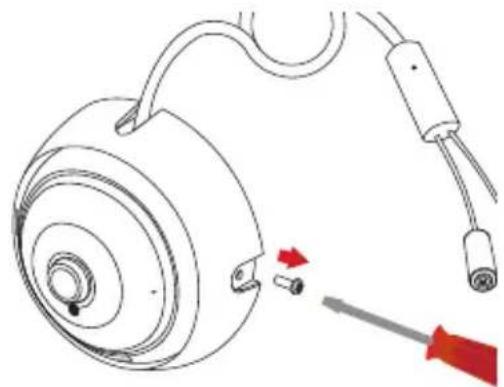

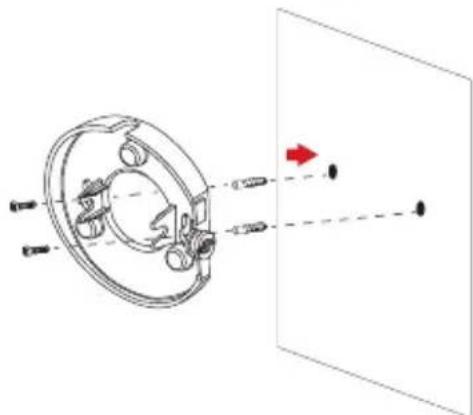

ESPAÑOL Instrucciones de montaje Se recomienda encarecidamente configurar y probar la cámara antes de montarla. Conecte la alimentación y los cables Ethernet o solo el cable Ethernet si está utilizando una conexión PoE. Coloque la placa de montaje en el lugar en el que desee colocar la cámara y utilice un lápiz para marcar los dos orificios de montaje. Si desea pasar los cables de la cámara a través de la pared o el techo, marque también el orificio central. Utilice un destornillador para quitar el tornillo de ajuste de la inclinación. Tire de la placa de montaje para alejarla de la montura de la cámara. Utilice una broca de 6 mm para hacer los orificios necesarios a una profundidad de 25 mm aproximadamente y, a continuación, introduzca los anclajes de pared en los orificios. Utilice los tornillos suministrados para acoplar el soporte de montaje a la pared. Si desea pasar los cables de la cámara a través de la pared o el techo, practique un orificio central para que los cables de la cámara pasen a través del mismo.D-Link DCS-4622 Quick Installation Guide

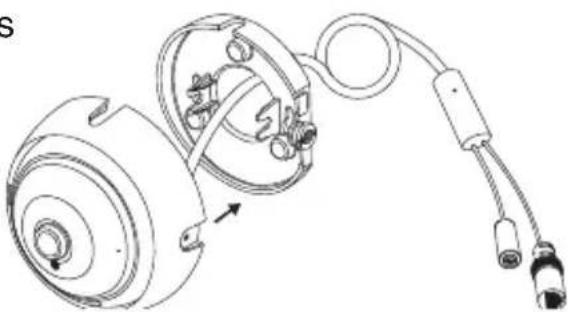

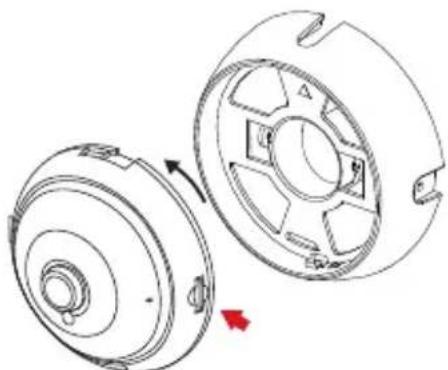

ESPAÑOL Información adicional Existe ayuda e información del producto adicional en línea en http://www.dlink.com. Información acerca de la garantía Visite http://warranty.dlink.com/ para obtener información sobre la garantía en su región. Acople la montura de la cámara a la placa de montaje. Si pasa los cables de la cámara por el lado externo de la cámara, guíe los cables de la cámara a través del canal del cable de la montura de la cámara. Si desea pasar los cables de la cámara a través de la pared o el techo, tire de los cables a través del orificio. Ajuste el ángulo de la cámara y apriete bien el tornillo de ajuste de la inclinación. Si desea insertar una tarjeta microSD, retire la cámara de su montura girándola a la izquierda y levantándola para separarla de la montura. Introduzca la tarjeta microSD con los contactos hacia usted. Vuelva a colocar la cámara en su montura y gírela hacia la derecha para bloquearla en su lugar.D-Link DCS-4622 Quick Installation Guide

INSTRUCCIONES DE SEGURIDAD

ISTRUZIONI PER LA SICUREZZA

VEILIGHEIDSINFORMATIE Las siguientes directrices de seguridad general se facilitan para ayudarle a garantizar su propia seguridad personal y para proteger el producto frente a posibles daños. No olvide consultar las instrucciones del usuario del producto para obtener más información.

• La electricidad estática puede resultar nociva para los componentes electrónicos. Descargue la electricidad estática de su cuerpo (p. ej., tocando algún metal sin revestimiento conectado a tierra) antes de tocar el producto.

• No intente realizar el mantenimiento del producto ni lo desmonte nunca. Para algunos productos con batería reemplazable por el usuario, lea y siga las instrucciones del manual de usuario.

• No derrame comida o líquidos sobre el producto y nunca deje que caigan objetos en las aberturas del mismo.

• No utilice este producto cerca del agua, en zonas con humedad o condensación elevadas a menos que el producto esté clasificado específicamente para aplicación en exteriores.

• Mantenga el producto alejado de los radiadores y de otras fuentes de calor.
