MANUALE UTENTE DCS4622 D-LINK

Guida di Installazione

Guida di installmente rapida

In questa guida di installazione sono riportate le istruzioni di base per installare DCS-4622. Per ulteri informazioni sull'utilizzo della videocamera, consultare il manuale utente disponibile sul CD incluso nella confezione o scaricabile dal site Web di supporto di D-Link.

Contenu della confezione

DCS-4622 Vigilance 360^ Full HD PoE Network Camera
Kit di montaggio
- Manuale e software su CD-ROM
Guida di installmente rapida

Se uno o più degli articoli sopra elencati risultano mancanti, rivolgersi al rivenditore.

Nota relativita alla sicurezza:

Per evitare di invalidare la garanzia, l'installazione e le riparazioni devono essere effettuate da tecnici qualificati in conformità delle normative locali.

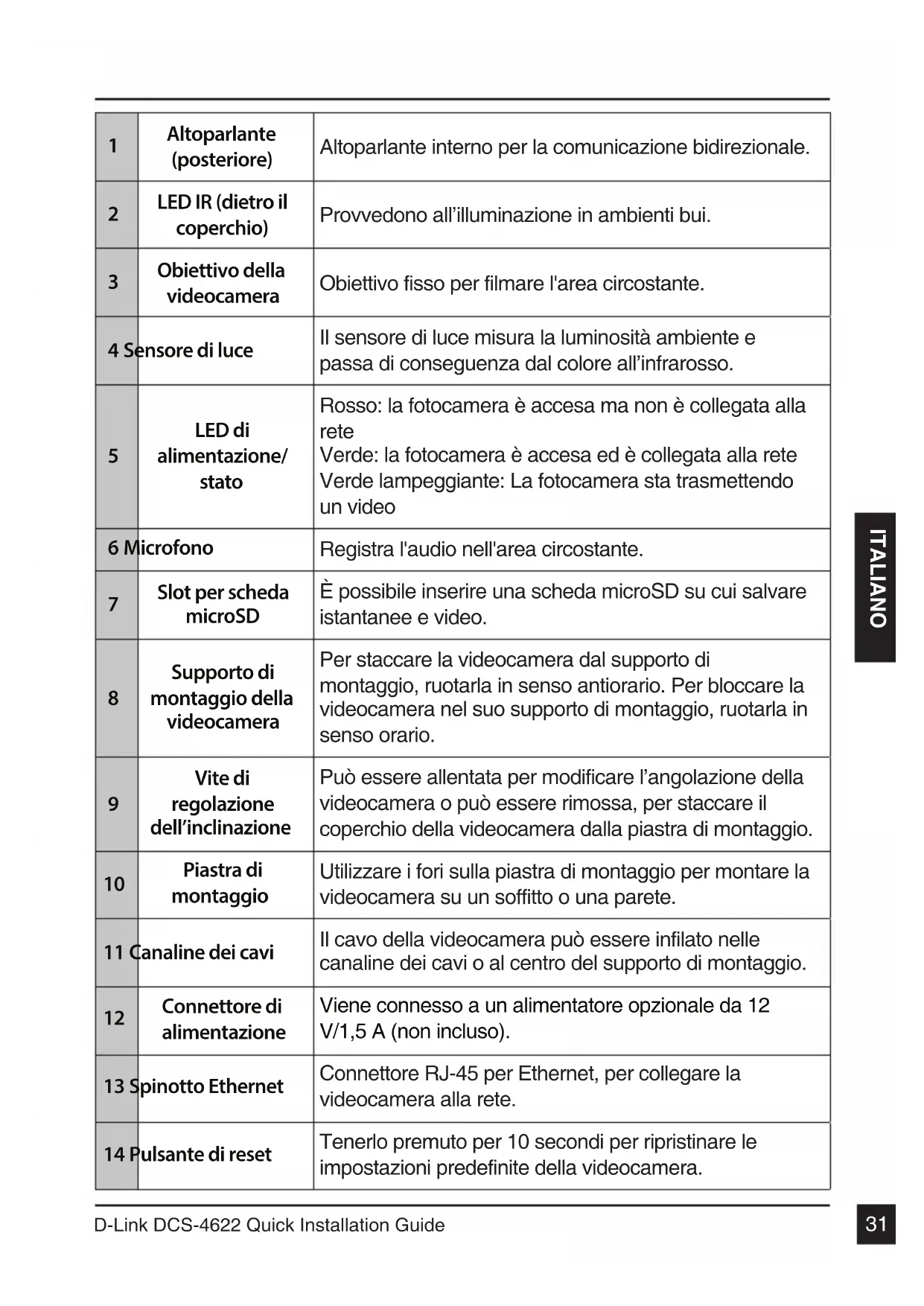

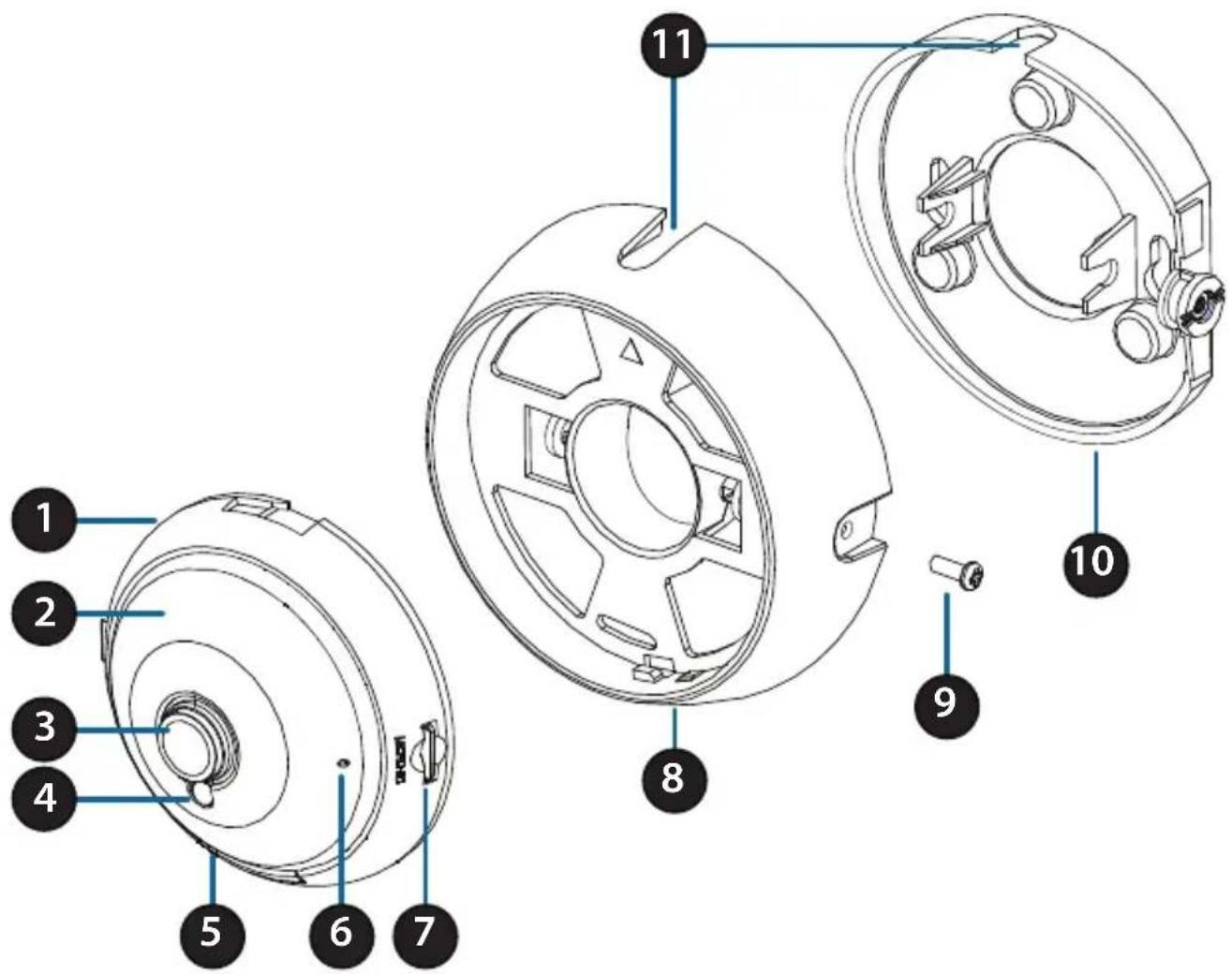

Panorama hardware

1	Altoparlante (posteriore)	Altoparlante interno per la comunicazione bidirezionale.
2	LED IR (dietro il coperchio)	Provvedono all'illuminazione in ambienti bui.
3	Obiettivo della videocamera	Obiettivo fisso per filmare l'area circostante.
4	Sensore di luce	Il sensore di luce misura la luminosità ambiente e passa di conseguenza dal colore all'infrarosso.
5	LED di alimentazione/stato	Rosso: la fotocamera è accesa ma non è collegata alla reteVerde: la fotocamera è accesa ed è collegata alla reteVerde lampeggiante: La fotocamera sta trasmettendo un video
6	Microfono	Registra l'audio nell'area circostante.
7	Slot per scheda microSD	È possibile insereire una scheda microSD su cui salvare istantanee e video.
8	Supporto di montaggio della videocamera	Per staccare la videocamera dal supporto di montaggio, ruotarla in senso antiorario. Per bloccare la videocamera nel suo supporto di montaggio, ruotarla in senso orario.
9	Vite di regolazione dell'inclinazione	Può essere allentata per modificare l'angolazione della videocamera o può essere rimossa, per staccare il coperchio della videocamera alla piastra di montaggio.
10	Piastra di montaggio	Utilizzare i fori sulla piatra di montaggio per montare la videocamera su un soffitto o una parete.
11	Canaline dei cavi	Il cavo della videocamera più essere infrilato nelle canaline dei cavi o al centro del supporto di montaggio.

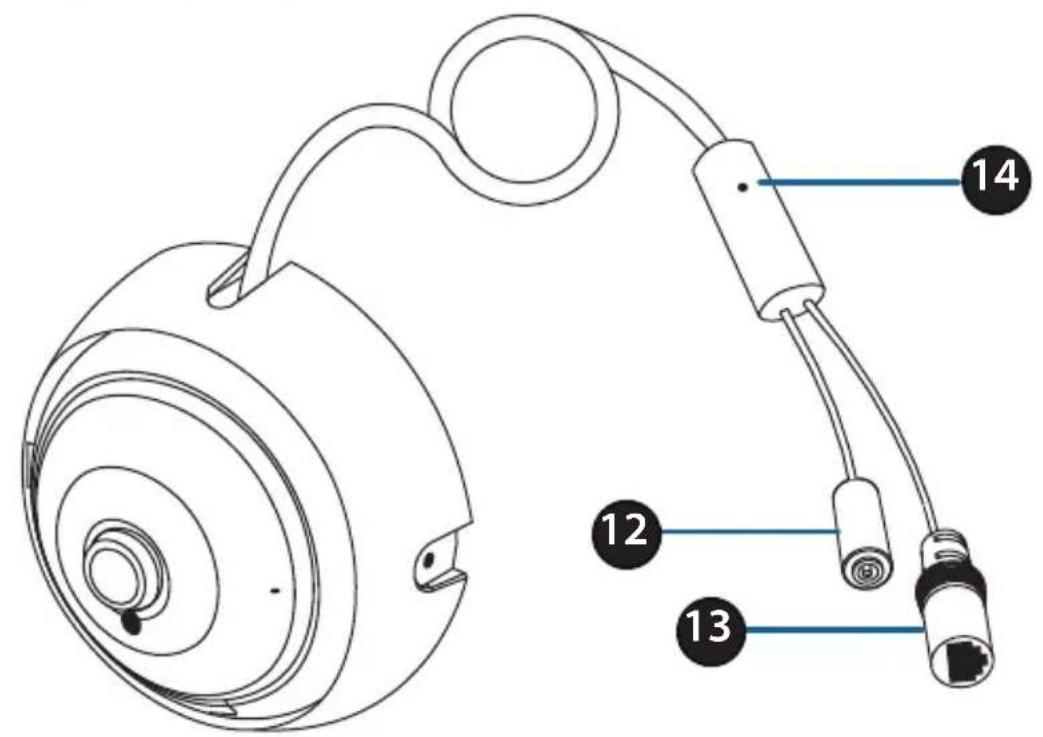

12	Connettor di alimentazione	Viene connesso a un alimentatore opzionale da 12 V/1,5 A (non incluso).
13	Spinotto Ethernet	Connettore RJ-45 per Ethernet, per collegare la videocamera alla rete.
14	Pulsante di reset	Tenerlo premuto per 10 secondi per ripristinare le impostazioni predefinite della videocamera.

Configurazione della videocamera

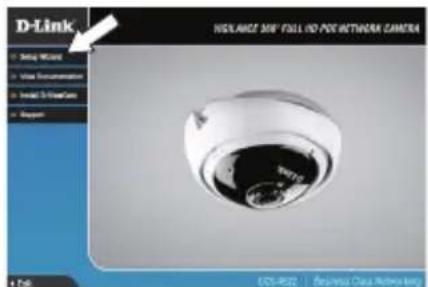

Inserire il CD DCS-4622 nell'unità CD-ROM del computer per avviare l'installazione. Se la funzione di Autorun è disabilitata, o se il D-Link Launcher non si avvia automaticamente,fare clic sul pulsante Start e digitare D:\autorun.exe (dove D: rappresenta la lettera dell'unità CD-ROM), quando premere Invio.

Fare cli s u Setup Wizard (Configurazione guidata) e atteneri alle istruzioni per installare la configurazione guidata.

Fare cli c sullicona D-Link Setup Wizard SE creata nel menu Start di Windows (Start >D-Link > Setup Wizard SE).

Viene visualizzata la pagina della configurazione guidata che riporta l'indirizzo MAC e l'indirizzo IP della o delle videocamera. Se la rete dispone di un server DHCP, viene visualizzato un indirizzo IP valido. Altrimenti viene visualizzato l'indirizzo IP statico predefinito di rete della videocamera, 192.168.0.20. Selezionale la videocamera, quindi fareblick sul pulsante Wizard (Procedura guidata) per continuare.

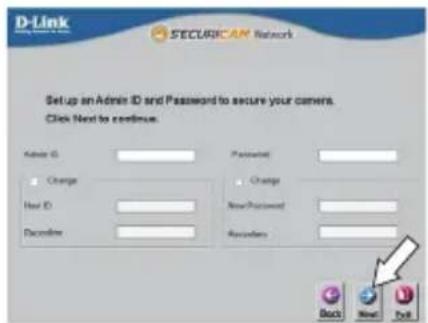

Immettere l'ID dell'amministratore e la password.
Quando si effettua l'accesso per la prima volta, l'ID predefinito dell'amministratore è admin, nelle la password viene lasciata vuota.

Selezionare le caselle di controllo se si desideraambiare l'ID e la password dell'amministratore dellavideocamera e immettere quelli nuovi da utilizzare.

Fare cli su Avanti per continuare.

Selezionare DHCPse la videocamera ottiene un indirizzo IP automaticamente da un server DHCP, ad esempio un router.

Selezionare Static IP (IP statico) se si desidera immettere manualmente le impostazioni IP della videocamera.

Fare cli s u Avanti per continuare.

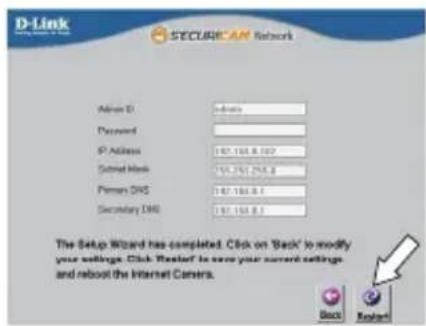

Verificare le impostazioni, quando fareciesu Restart (Riavvia).

Visualizzazione della videocamera tramite il browser Web

Fare cli c sullicona D-Link Setup Wizard SE creata nel menu Start di Windows (Start >D-Link > Setup Wizard SE).

Selezionare la videocamera e fareblick su Link (Collegamento) per acceder alla configurazione Web.

La procedura guidata di configurazione après automaticamente il browser Web all'indirizzo IP della telecamera.

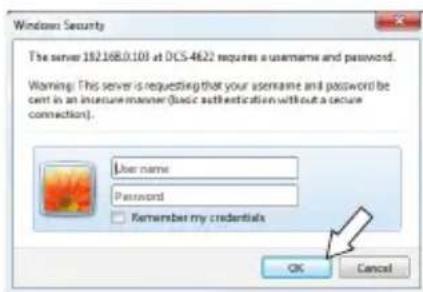

Inserire admin come nome utente predefinito e lasciare vuoto il Campo della password. Fare cli c su OK per continuare.

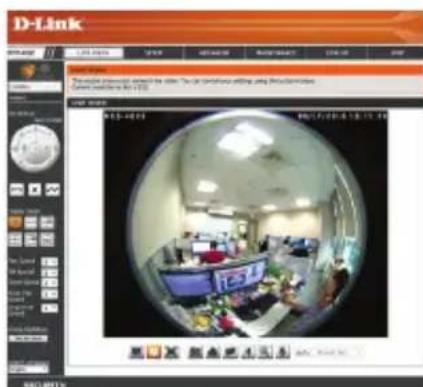

In questa sezione è visualizzato il video in diretta della videocamera. É possibile selezionare il proprio profilo video e visualizzare le immagini o mettere in funzione la telecamera. Per ulteriori informazioni sulla configurazione Web,fare riferimento al manuale utente disponibile sul site Web di D-Link.

Istruzioni per il montaggio

Si consiglia caldamente di configurare e testare la videocamera prima di montarla.

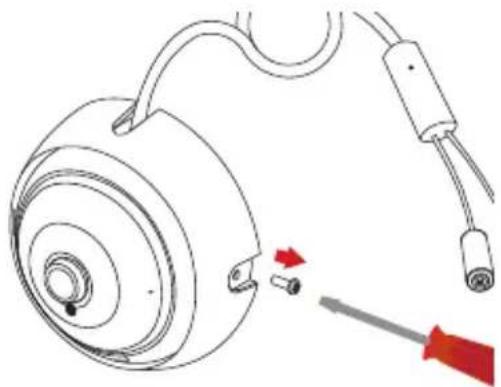

Utilizzare un cacciavite per svitare la vite di regolazione dell'inclinazione. Staccare la piastra di montaggio dal supporto di montaggio della videocamera.

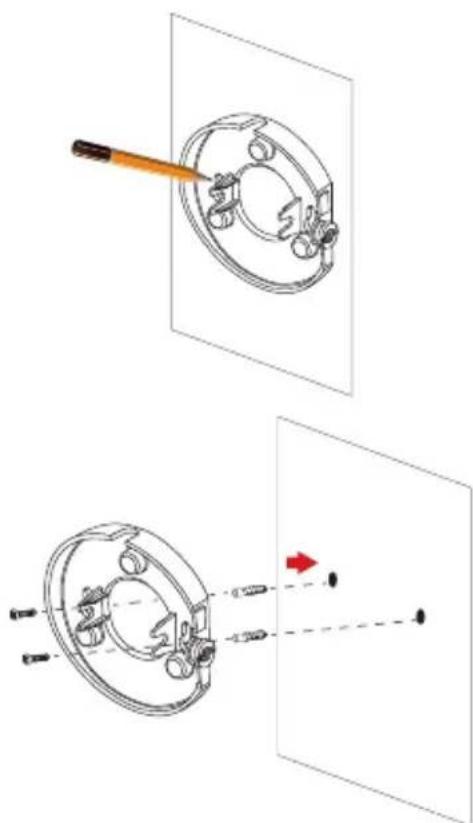

Collocare la piastra di montaggio nel punto in cui si desidera posizionare la videocamera e utilizzato una matita per segnare i due fori.

Se si desidera infrilare i cavi della videocamera attraverso la parete o il soffitto, segnareanche il foro centrale.

Usare un trapano con una punta da 6 mm per praticare i fori necessari, profondi all'incirca 25 mm, quando inseire i tasselli nei fori. Utilizzare le viti in dotazione per fissare la staffa di montaggio alla parete.

Se si desidera infrilare i cavi della videocamera attraverso la parete o il soffitto, realizzare il foro centrale attraverso il quale infrilare i cavi della videocamera.

Collegare i cavi di alimentazione ed Ethernet oppure solo il cavo Ethernet se si utilizes una connessione PoE.

Fissare il supporto di montaggio alla piastra di montaggio.

Se i cavi vengono fatti passare esternamente a lato della videocamera, inserirli i cavi nell'apposita canalina sul supporto di montaggio.

Se si desidera infrilare i cavi della videocamera attraverso la parete o il soffitto, infilarli nel foro.

Regolare l'angolo della videocamera, poi avvitare la vie di regolazione dell'inclinazione fino a serrarla.

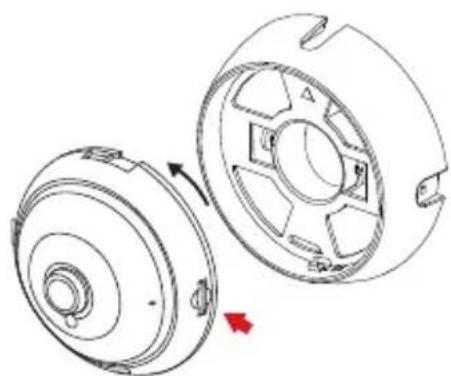

Se si desidera inseire una schedamicroSD, staccare la videocamera dal relative supporto di montaggio, ruotandola in senso antiorario e sollevandola via dal supporto.

Inserire la carta microSIM con i contatti rivolti.
verso la propria persona.

Riattaccare la videocamera al supporto di montaggio e ruotarla in senso orario per bloccarla in posizione.

Ulteriori informazioni

Ulterioriore assistenza e maggiori informazioni sul prodotto sono reperibili online presso http://www.dlink.com.

Termini di garanzia

Per informazioni sulla garanzia nel proprio paese, visitare il site http://warranty.dlink.com/.

Le seguenti linee guida sulla sicurezza sono fornite per contribuire a garantire la sicurezza personale degli utenti e a proteggere il prodotto da potenziali danni. Per maggiori dettagli, consultare le istruzioni per l'utente del prodotto.

• L'electricità statica può essere pericolosa per i componenti elettronici. Scaricare l'elettricità statica dal corpo (ad esempio toccando una parte metallica collegata a terra) prima di toccare il prodotto.
  Non cercare di riparare il prodotto e non smontarlo mai. Per alcuni prodotti dotati di batteria sostituabile dall'utente, leggere e seguire le istruzioni riportate nel manuale dell'utente.
• Non versare cibi o liquidi sul prodotto e non spingere mai alcun oggetto nelle aperture del prodotto.
• Non usare quello prodotto vicino all'acqua, in aree con elevato grado di umilità o soggette a condensa a meno che il prodotto non sia specificamente approvato per uso in ambienti esterni.
• Tenere il prodotto lontano da caloriferi e altre fonti di calore.
• Scollegare sempre il prodotto alla presa elettrica prima di pulirlo e usare solo un panno asciutto che non lasci filace.

VEILIGHEIDSINFORMATIE

La presenza di quello symbolo sul prodotto o sulla confezione del prodotto indica che, in conformità alle leggi e alle normative locali, quello prodotto non deve essere smaltito nei rifiuti domestici, ma avviato al riciclo. Una volta terminato il ciclo di vita utile, portare il prodotto presso un punto di raccolta indicato delle autorità locali. Alcuniamenti punti di raccolta accettano miglioramente i prodotti da riciclare. Scegliendo di riciclare il prodotto e il relativo imballaggio, si contribuiere a preservare l'ambiente e a salvaguardare la salute umana.

D-Link e l'ambiente

D-Link circa da sempre di ridurre l'impatto ambientale dei propri stabilitamenti e dei propri prodotti. Allo scopo di ridurre al minimo tale impatto, D-Link progettta e realizza i propri prodotti in modo che rispetto il più possibile l'ambiente, utilizzando materiali riciclabili a basso tasso di tossicità sua per i prodotti che per gli imballaggi.

D-Link raccomanda di spegnere sempre i prodotti D-Link o di scollegarne la spina quando non vengono utilizzati. In quello modo si contribuire a risparmiare energia e a ridurre le emissioni di anidride carbonica.

Per ulteriori informazioni sui prodotti e sugli imballaggi D-Link a ridotto impatto ambientale, visitate il situ all'indirizzo www.dlinkgreen.com
