BEDIENUNGSANLEITUNG DCS4622 D-LINK

DEUTSCH Installationsanleitung Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation der DCS-4622. Zusätzliche Informationen zur Verwendung der Kamera finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht. Packungsinhalt DCS-4622 Vigilance 360° Full HD PoE Network Camera Montageset CD-ROM mit Software und Handbuch Installationsanleitung Sollte einer der oben aufgeführten Artikel fehlen, so wenden Sie sich bitte an Ihren Fachhändler. Sicherheitshinweis: Installation und Wartungsarbeiten sollten nur von zertifizierten Technikern vorgenommen werden, zu jeder Zeit allen örtlich geltenden Richtlinien und Anforderungen entsprechen sowie verhindern, dass Ihr Garantieanspruch erlischt.D-Link DCS-4622 Quick Installation Guide

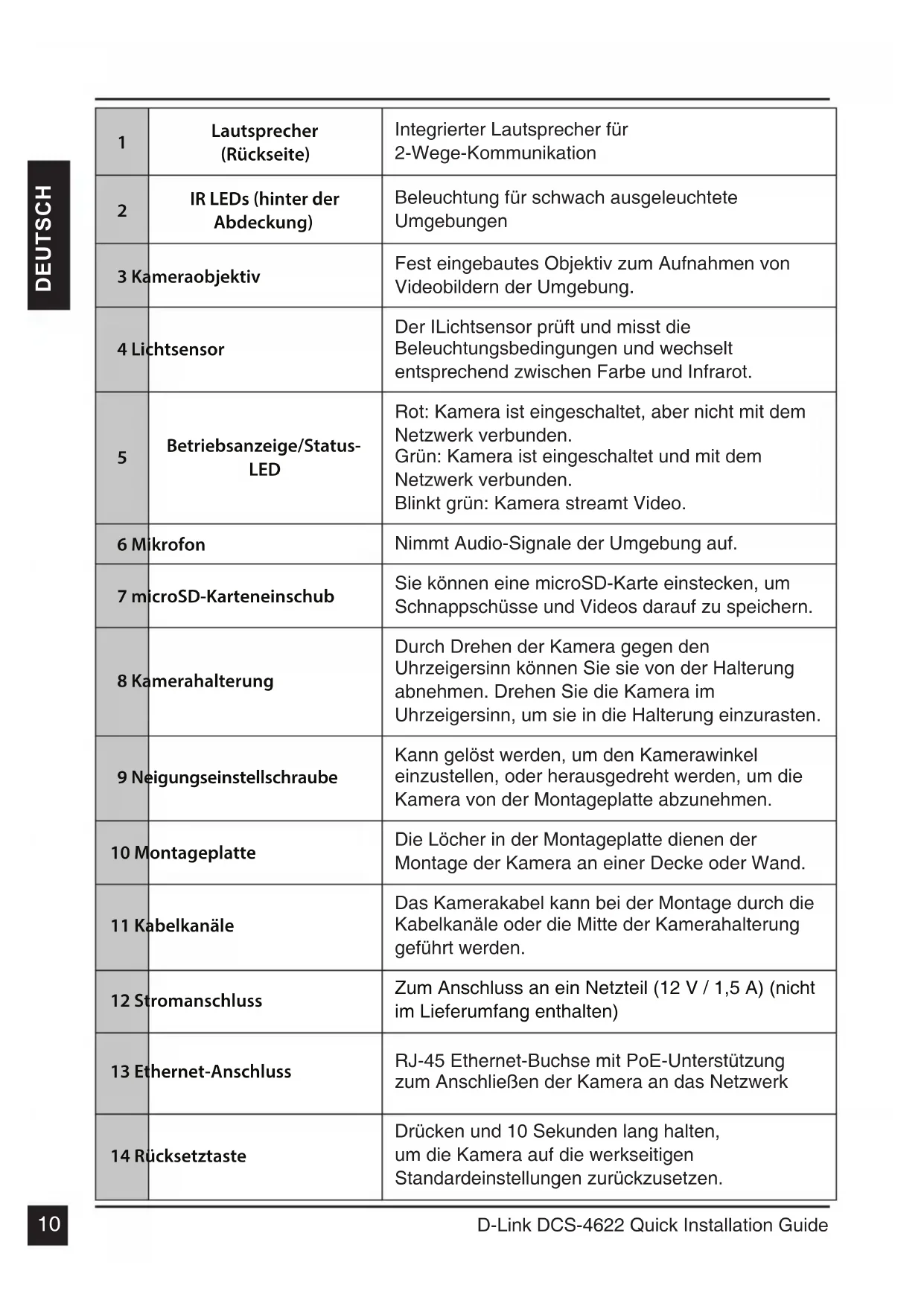

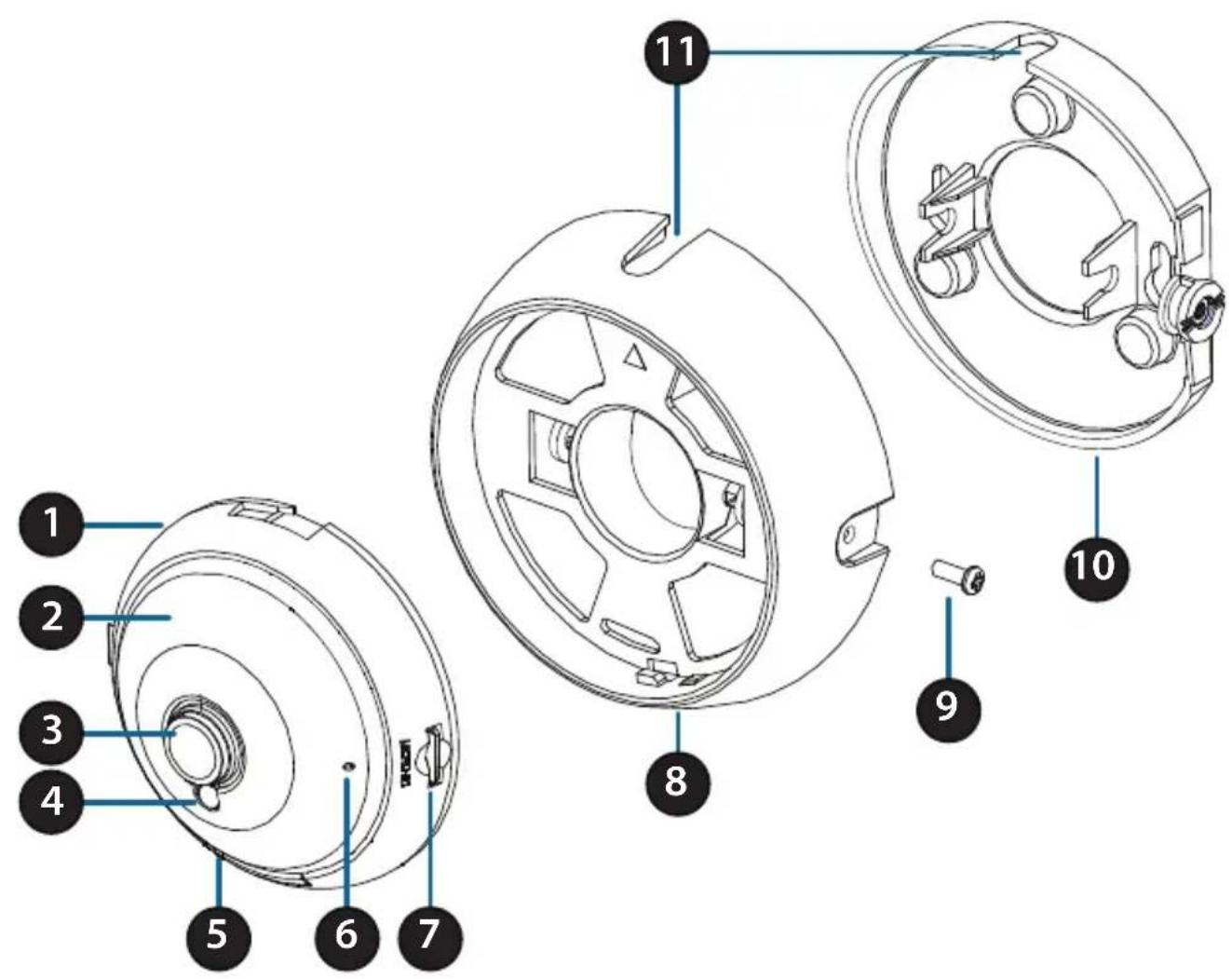

Lautsprecher (Rückseite) Integrierter Lautsprecher für 2-Wege-Kommunikation

IR LEDs (hinter der Abdeckung) Beleuchtung für schwach ausgeleuchtete Umgebungen 3 Kameraobjektiv Fest eingebautes Objektiv zum Aufnahmen von Videobildern der Umgebung. 4 Lichtsensor Der ILichtsensor prüft und misst die Beleuchtungsbedingungen und wechselt entsprechend zwischen Farbe und Infrarot.

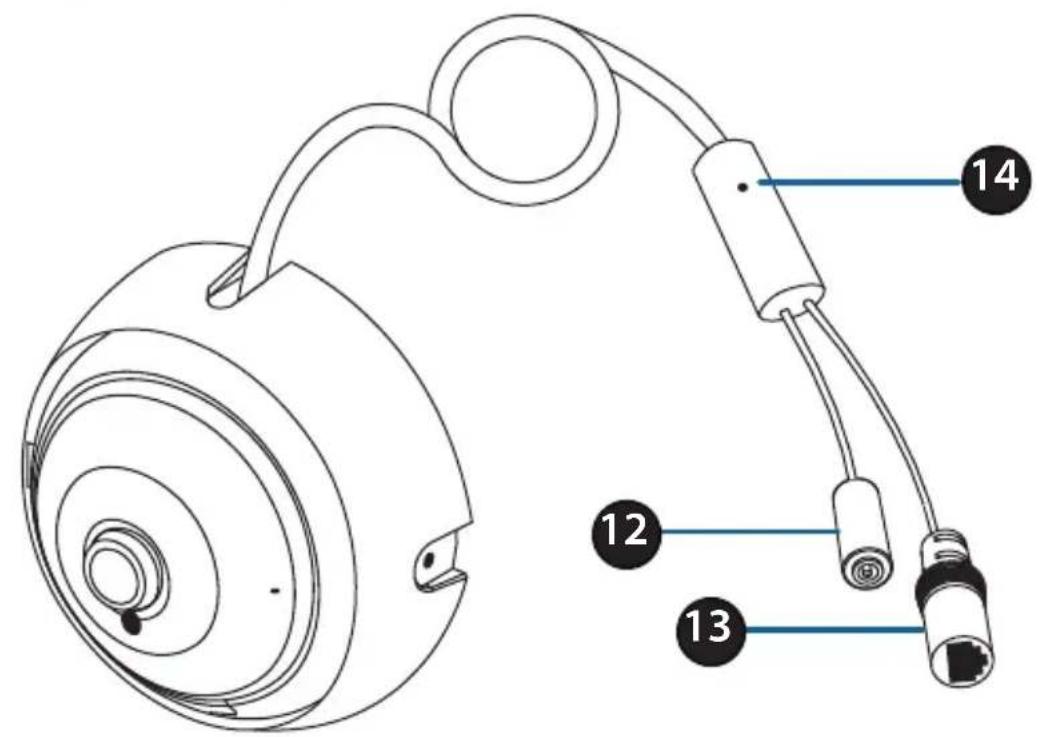

Betriebsanzeige/Status- LED Rot: Kamera ist eingeschaltet, aber nicht mit dem Netzwerk verbunden. Grün: Kamera ist eingeschaltet und mit dem Netzwerk verbunden. Blinkt grün: Kamera streamt Video. 6 Mikrofon Nimmt Audio-Signale der Umgebung auf. 7 microSD-Karteneinschub Sie können eine microSD-Karte einstecken, um Schnappschüsse und Videos darauf zu speichern. 8 Kamerahalterung Durch Drehen der Kamera gegen den Uhrzeigersinn können Sie sie von der Halterung abnehmen. Drehen Sie die Kamera im Uhrzeigersinn, um sie in die Halterung einzurasten. 9 Neigungseinstellschraube Kann gelöst werden, um den Kamerawinkel einzustellen, oder herausgedreht werden, um die Kamera von der Montageplatte abzunehmen. 10 Montageplatte Die Löcher in der Montageplatte dienen der Montage der Kamera an einer Decke oder Wand. 11 Kabelkanäle Das Kamerakabel kann bei der Montage durch die Kabelkanäle oder die Mitte der Kamerahalterung geführt werden. 12 Stromanschluss Zum Anschluss an ein Netzteil (12 V / 1,5 A) (nicht im Lieferumfang enthalten) 13 Ethernet-Anschluss RJ-45 Ethernet-Buchse mit PoE-Unterstützung zum Anschließen der Kamera an das Netzwerk 14 Rücksetztaste Drücken und 10 Sekunden lang halten, um die Kamera auf die werkseitigen Standardeinstellungen zurückzusetzen.D-Link DCS-4622 Quick Installation Guide

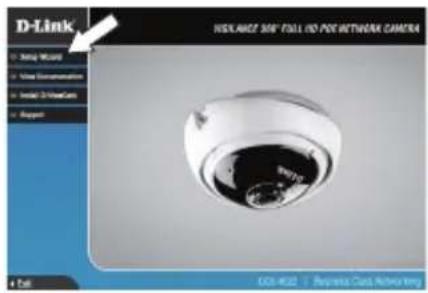

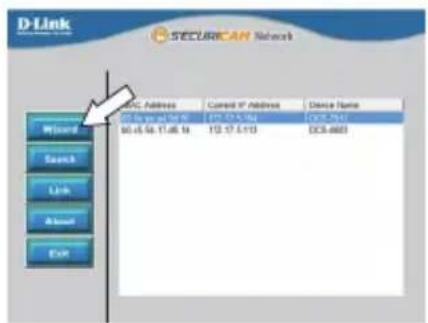

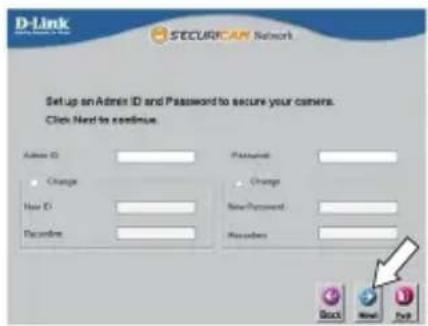

DEUTSCH Konguration der Kamera Legen Sie die CD der DCS-4622 in das CD-ROM-Laufwerk Ihres Computers ein, um die Installation zu beginnen. Wenn Autorun deaktiviert ist oder der D-Link Launcher nicht automatisch startet, klicken Sie auf die Startschaltfläche, geben D:\ autorun.exe ein (wobei D: für den Laufwerkbuchstaben Ihres CD-ROM-Laufwerks steht) und drücken die Eingabetaste. Klicken Sie auf das Symbol für den D-Link Setup- Assistenten SE, der im Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde. Der Einrichtungsassistent wird aufgerufen und zeigt die MAC- und IP-Adresse Ihrer Kamera(s) an. Wenn in Ihrem Netzwerk ein DHCP-Server vorhanden ist, wird eine gültige IP-Adresse angezeigt. Andernfalls wird die standardmäßige statische IP-Adresse 192.168.0.20 angezeigt. Wählen Sie Ihre Kamera aus und klicken Sie auf Wizard (Assistent), um fortzufahren. Klicken Sie auf Setup Wizard (Einrichtungsassistent) und folgen Sie den Anweisungen zu dessen Installation. Geben Sie die Administratorkennung und das Kennwort ein. Bei der Erstanmeldung ist die standardmäßige Administratorkennung admin. Das Feld zur Eingabe des Kennworts (Password) bleibt leer. Klicken Sie auf die Kontrollkästchen, wenn Sie die Administratorkennung und das Kennwort für die Kamera ändern möchten. Geben Sie die neue Kennung und das Kennwort ein, das Sie verwenden möchten. Klicken Sie auf Weiter, um fortzufahren. Wählen Sie DHCP aus, wenn Ihrer Kamera automatisch eine IP-Adresse von einem DHCP-Server (wie z. B. einem Router) zugewiesen wird. Wählen Sie Static IP (statische IP-Adresse) aus, wenn Sie die IP-Einstellungen für die Kamera manuell eingeben möchten. Klicken Sie auf Weiter, um fortzufahren.D-Link DCS-4622 Quick Installation Guide

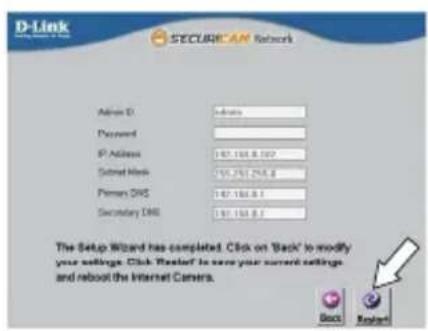

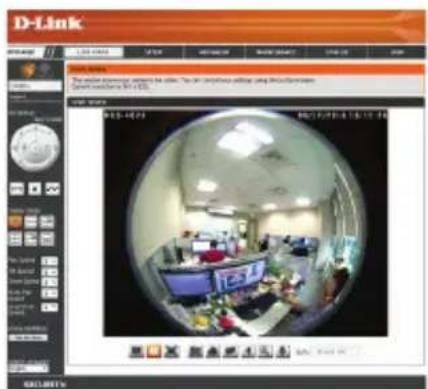

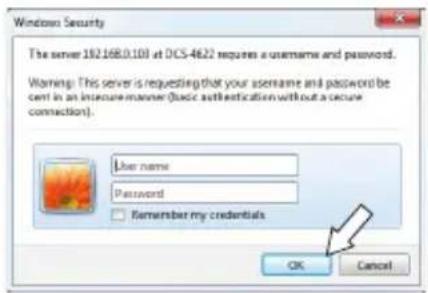

DEUTSCH Anzeige Ihrer Kamera über einen Webbrowser Klicken Sie auf das Symbol für den D-Link Setup- Assistenten SE, der im Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde. Wählen Sie die Kamera aus und klicken Sie auf Link, um auf die Web-Konfiguration zuzugreifen. Der Einrichtungsassistent öffnet automatisch Ihren Webbrowser mit der IP-Adresse der Kamera. Geben Sie als Standard-Benutzernamen admin ein und lassen Sie das Feld 'Password' (Kennwort) leer. Klicken Sie auf OK, um fortzufahren. Prüfen Sie Ihre Einstellungen und klicken Sie dann auf Restart (Neustart). In diesem Abschnitt werden Live-Videoaufnahmen Ihrer Kamera angezeigt. Sie können Ihr Videoprofil auswählen und die Kamera anzeigen und bedienen. Weitere Informationen zur Web-Konfiguration finden Sie im Benutzerhandbuch, das auf der D-Link-Website verfügbar ist.D-Link DCS-4622 Quick Installation Guide

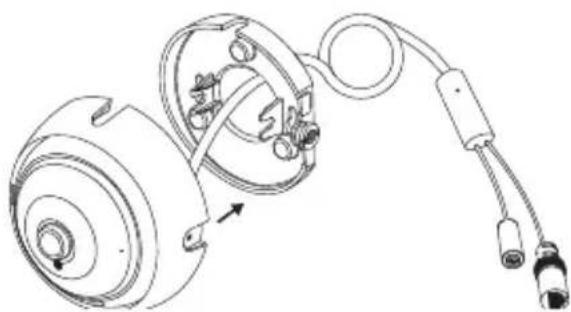

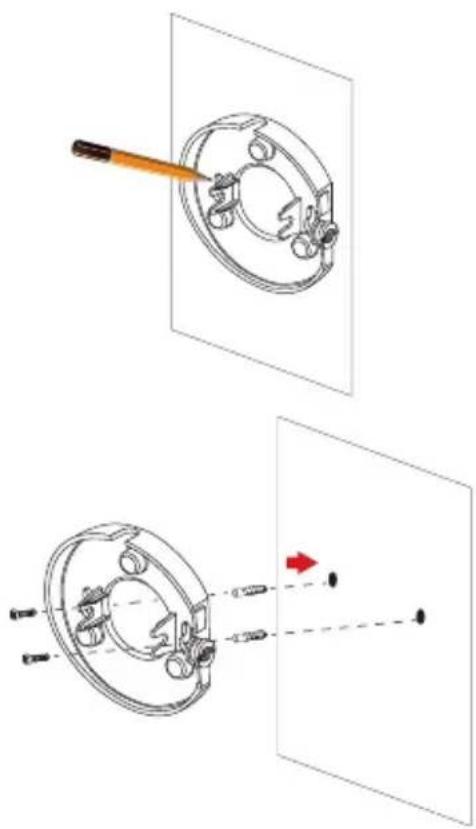

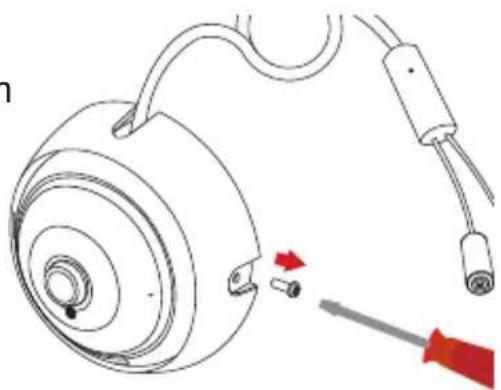

DEUTSCH Montageanleitung Es ist unbedingt ratsam, zuerst die Kamera zu konfigurieren und zu testen, bevor Sie die Montage der Kamera vornehmen. Schließen Sie das Strom- und Ethernet-Kabel oder nur das Ethernet-Kabel an, wenn Sie eine PoE-Verbindung verwenden. Halten Sie die Montageplatte an der Stelle gegen die Wand bzw. Decke, wo Sie sie anbringen möchten. Markieren Sie mit einem Bleistift, wo die Montagelöcher gebohrt werden sollen. Markieren Sie auch das mittlere Loch, wenn Sie die Kamerakabel durch die Wand oder Decke führen möchten. Lösen Sie die Neigungseinstellschraube mit einem Schraubendreher. Ziehen Sie die Montageplatte von der Kamerahalterung ab. Bohren Sie etwa 25 mm tiefe Löcher mithilfe eines 6 mm Bohreinsatzes. Stecken Sie dann die Dübel in die Löcher. Befestigen Sie die Montagehalterung mit den mitgelieferten Schrauben an der Wand. Bohren Sie das mittlere Loch zum Durchführen der Kabel, wenn Sie die Kamerakabel durch die Wand oder Decke führen möchten.D-Link DCS-4622 Quick Installation Guide

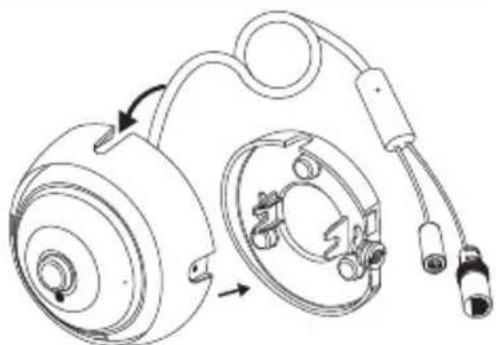

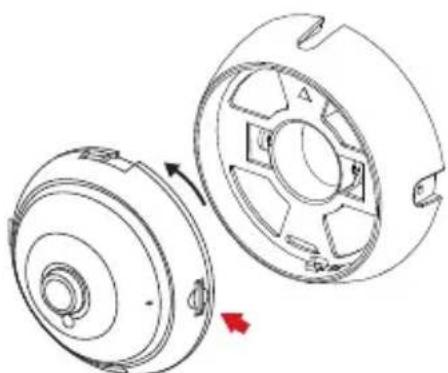

DEUTSCH Weitere Informationen Zusätzliche Hilfe und Produktinformationen finden Sie online unter http://www.dlink.com. Garantiebestimmungen Landesspezifische Informationen zu Gewährleistungen finden Sie unter http://warranty.dlink.com/. Setzen Sie die Kamerahalterung auf die Montageplatte. Führen Sie die Kamerakabel, wenn sie außerhalb der Kamera verlegt werden sollen, durch den Kabelkanal der Kamerahalterung. Ziehen Sie die Kamerakabel durch das Loch, wenn Sie sie durch die Wand oder Decke führen möchten. Stellen Sie den Winkel der Kamera ein und ziehen Sie die Neigungseinstellschraube fest. Wenn Sie eine microSD-Karte einstecken möchten, nehmen Sie die Kamera von der Halterung, indem Sie sie gegen den Uhrzeigersinn drehen und von der Halterung abnehmen. Legen Sie die microSD-Karte so ein, dass die Kontakte zu Ihnen zeigen. Setzen Sie die Kamera auf die Halterung und drehen Sie sie im Uhrzeigersinn, bis sie einrastet.D-Link DCS-4622 Quick Installation Guide

• Always unplug the product from mains power before cleaning and use a dry lint free cloth only. Die folgenden allgemeinen Sicherheitsinstruktionen dienen als Hilfe zur Gewährleistung Ihrer eigenen Sicherheit und zum Schutz Ihres Produkts. Weitere Details finden Sie in den Benutzeranleitungen zum Produkt.

• Statische Elektrizität kann elektronischen Komponenten schaden. Um Schäden durch statische Aufladung zu vermeiden, leiten Sie elektrostatische Ladungen von Ihrem Körper ab, (z. B. durch Berühren eines geerdeten blanken Metallteils), bevor Sie das Produkt berühren.

• Unterlassen Sie jeden Versuch, das Produkt zu warten, und versuchen Sie nicht, es in seine Bestandteile zu zerlegen. Für einige Produkte mit austauschbaren Akkus lesen Sie bitte das Benutzerhandbuch und befolgen Sie die dort beschriebenen Anleitungen.

• Vermeiden Sie, dass Speisen oder Flüssigkeiten auf Ihr Produkt gelangen, und stecken Sie keine Gegenstände in die Gehäuseschlitze oder -öffnungen Ihres Produkts.

• Verwenden Sie dieses Produkt nicht in unmittelbarer Nähe von Wasser und nicht in Bereichen mit hoher Luftfeuchtigkeit oder Kondensation, es sei denn, es ist speziell zur Nutzung in Außenbereichen vorgesehen und eingestuft.

• Halten Sie das Produkt von Wärmequellen entfernt wie z.B. Heizkörper.

Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass dieses Produkt gemäß bestehender örtlicher Gesetze und Vorschriften nicht über den normalen Hausmüll entsorgt werden sollte, sondern einer Wiederverwertung zuzuführen ist. Bringen Sie es bitte zu einer von Ihrer Kommunalbehörde entsprechend amtlich ausgewiesenen Sammelstelle, sobald das Produkt das Ende seiner Nutzungsdauer erreicht hat. Für die Annahme solcher Produkte erheben einige dieser Stellen keine Gebühren. Durch ein auf diese Weise durchgeführtes Recycling des Produkts und seiner Verpackung helfen Sie, die Umwelt zu schonen und die menschliche Gesundheit zu schützen. D-Link und die Umwelt D-Link ist sich den möglichen Auswirkungen seiner Geschäftstätigkeiten und seiner Produkte auf die Umwelt bewusst und fühlt sich verpflichtet, diese entsprechend zu mindern. Zu diesem Zweck entwickelt und stellt D-Link seine Produkte mit dem Ziel größtmöglicher Umweltfreundlichkeit her und verwendet wiederverwertbare, schadstoffarme Materialien bei Produktherstellung und Verpackung. D-Link empfiehlt, Ihre Produkte von D-Link, wenn nicht in Gebrauch, immer auszuschalten oder vom Netz zu nehmen. Auf diese Weise helfen Sie, Energie zu sparen und CO2-Emissionen zu reduzieren. Wenn Sie mehr über unsere umweltgerechten Produkte und Verpackungen wissen möchten, finden Sie entsprechende Informationen im Internet unter www.dlinkgreen.com. Ce symbole apposé sur le produit ou son emballage signifie que, conformément aux lois et règlementations locales, ce produit ne doit pas être éliminé avec les déchets domestiques mais recyclé. Veuillez le rapporter à un point de collecte prévu à cet effet par les autorités locales; certains accepteront vos produits gratuitement. En recyclant le produit et son emballage de cette manière, vous aidez à préserver l’environnement et à protéger la santé de l’homme. D-Link et l’environnement Chez D-Link, nous sommes conscients de l'impact de nos opérations et produits sur l'environnement et nous engageons à le réduire. Pour limiter cet impact, D-Link conçoit et fabrique ses produits de manière aussi écologique que possible, en utilisant des matériaux recyclables et faiblement toxiques, tant dans ses produits que ses emballages. D-Link recommande de toujours éteindre ou débrancher vos produits D-Link lorsque vous ne les utilisez pas. Vous réaliserez ainsi des économies d’énergie et réduirez vos émissions de CO2. Pour en savoir plus sur les produits et emballages respectueux de l’environnement, veuillez consulter le www.dlinkgreen.comD-Link DCS-4622 Quick Installation Guide
