РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DCS4622 D-LINK

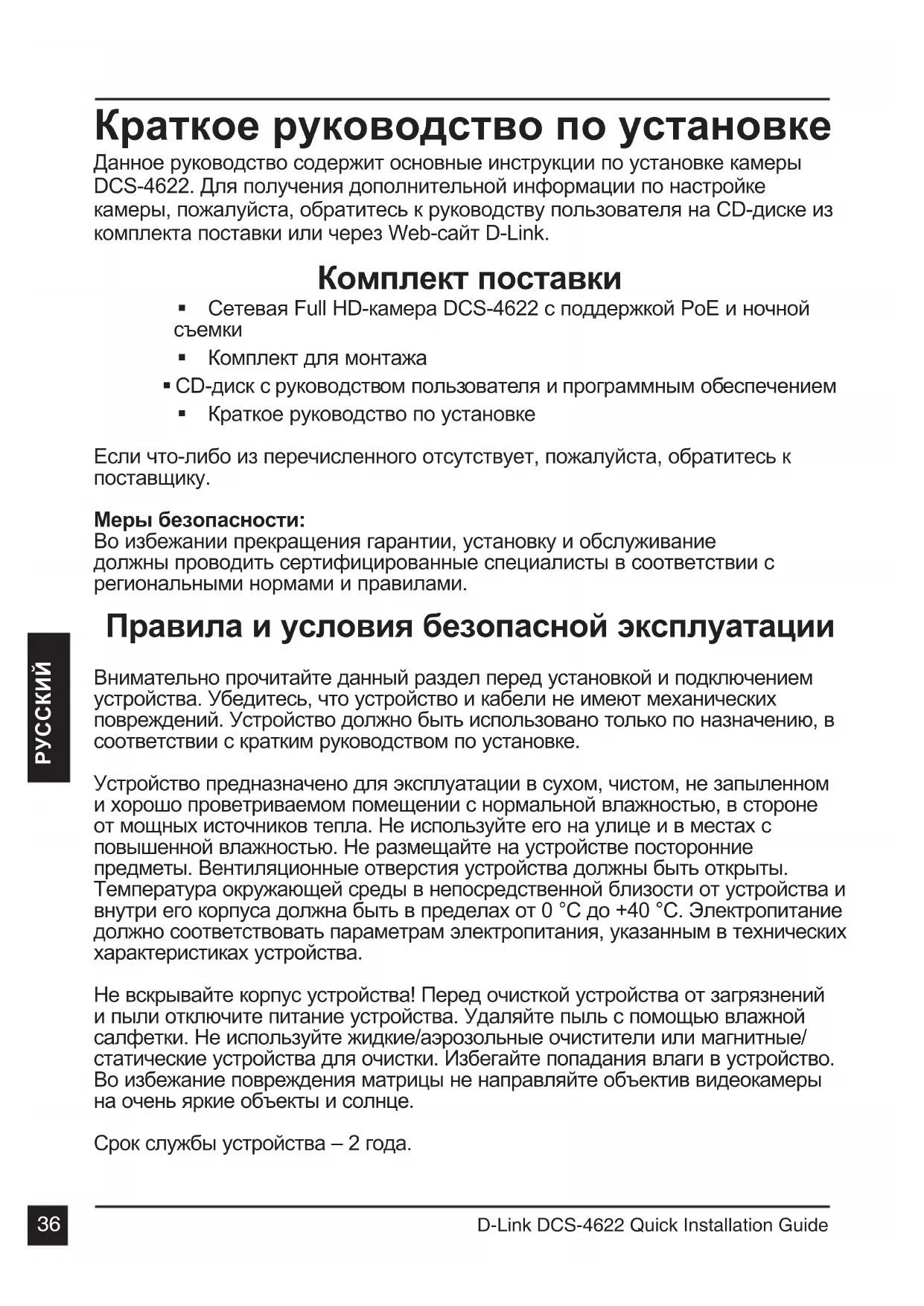

Краткое руководство по установке Данное руководство содержит основные инструкции по установке камеры DCS-4622. Для получения дополнительной информации по настройке камеры, пожалуйста, обратитесь к руководству пользователя на CD-диске из комплекта поставки или через Web-сайт D-Link. Комплект поставки Сетевая Full HD-камера DCS-4622 с поддержкой PoE и ночной

Комплект для монтажа CD-диск с руководством пользователя и программным обеспечением Краткое руководство по установке Если что-либо из перечисленного отсутствует, пожалуйста, обратитесь к поставщику. Меры безопасности: Во избежании прекращения гарантии, установку и обслуживание должны проводить сертифицированные специалисты в соответствии с региональными нормами и правилами. Правила и условия безопасной эксплуатации Внимательно прочитайте данный раздел перед установкой и подключением устройства. Убедитесь, что устройство и кабели не имеют механических повреждений. Устройство должно быть использовано только по назначению, в соответствии с кратким руководством по установке. Устройство предназначено для эксплуатации в сухом, чистом, не запыленном и хорошо проветриваемом помещении с нормальной влажностью, в стороне от мощных источников тепла. Не используйте его на улице и в местах с повышенной влажностью. Не размещайте на устройстве посторонние предметы. Вентиляционные отверстия устройства должны быть открыты. Температура окружающей среды в непосредственной близости от устройства и внутри его корпуса должна быть в пределах от 0 °С до +40 °С. Электропитание должно соответствовать параметрам электропитания, указанным в технических характеристиках устройства. Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не используйте жидкие/аэрозольные очистители или магнитные/ статические устройства для очистки. Избегайте попадания влаги в устройство. Во избежание повреждения матрицы не направляйте объектив видеокамеры на очень яркие объекты и солнце. Срок службы устройства – 2 года.D-Link DCS-4622 Quick Installation Guide

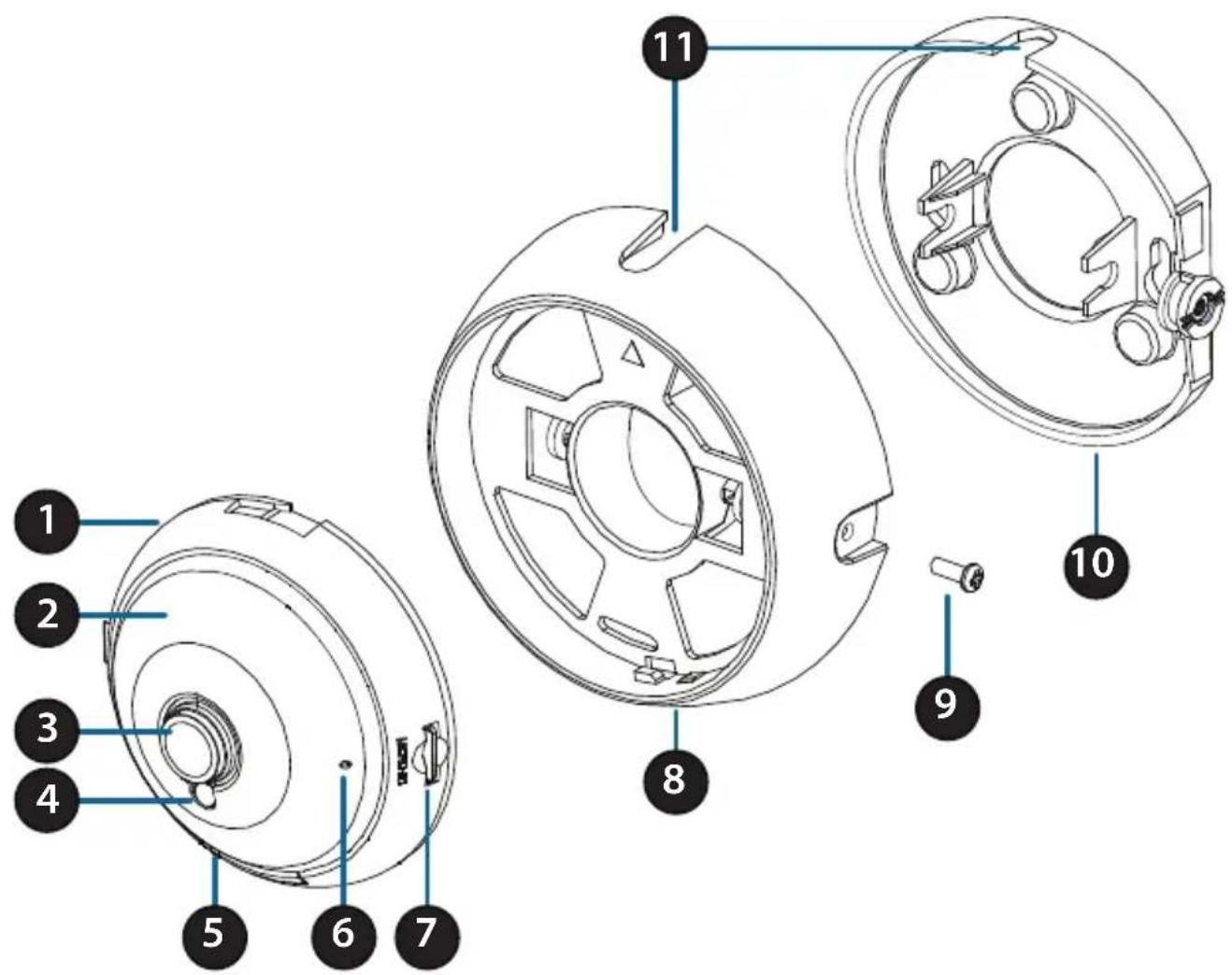

Обзор аппаратной части

(на задней панели) Встроенный динамик для двусторонней передачи звука.

Инфракрасные диоды (под прозрачным

Используются для работы камеры в ночное

3 Объектив камеры Объектив с фиксированным фокусным расстоянием.

Используется для определения условий

(Power/Status) Красный: камера включена, но нет подключения

Зеленый: камера включена, есть подключение

Мигающий зеленый: ведется запись видео 6 Микрофон Используется для записи звука

Слот для карты microSD Позволяет записывать видео и снапшоты на карту microSD.

Верхняя панель основания камеры Поворот камеры против часовой стрелки позволяет снять ее с панели основания. Поворот камеры по часовой стрелке закрепляет ее на основании камеры. 9 Винт модуля наклона Позволяет регулировать угол наклона камеры, а так же отсоединить ее от панели основания.

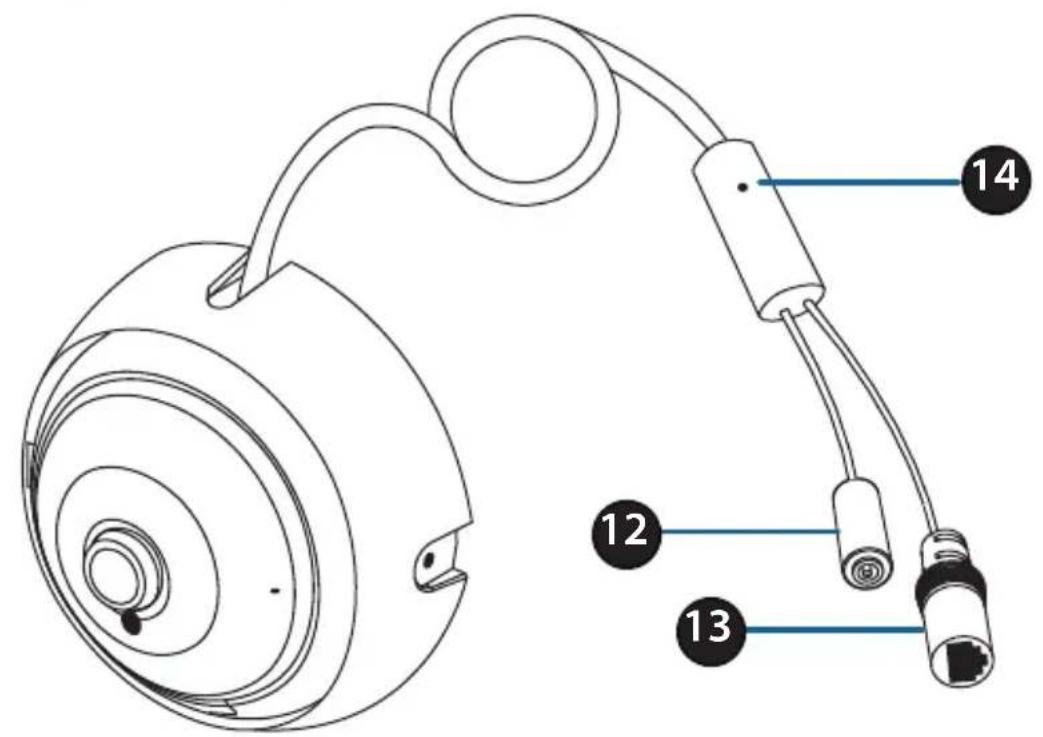

Нижняя панель основания камеры Нижняя панель основания имеет отверстия для установки камеры на стене или потолке 11 Канал для кабелей Кабели могут быть проложены через канал или через центр основания камеры. 12 Разъем питания Разъем для подключения адаптера питания 12 В / 1,5 А

Ethernet-кабеля Разъем RJ-45 для подключения Ethernet-

Кнопка сброса настроек (Reset) Нажмите и удерживайте кнопку в течение 10 секунд для сброса настроек камеры.D-Link DCS-4622 Quick Installation Guide

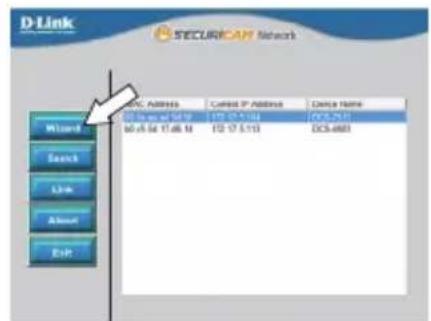

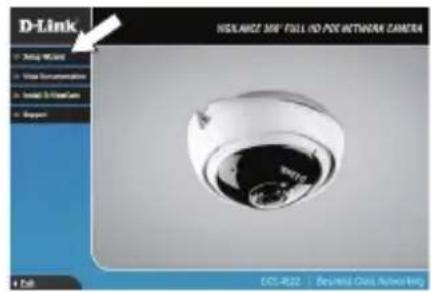

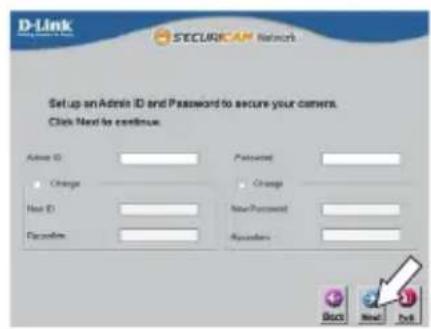

Настройка камеры Вставьте CD-диск с программным обеспечением для DCS-4622 в привод CD-ROM для начала установки. Если на компьютере отключена функция автоматического запуска, или D-Link Launcher не запускается автоматически, нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: – имя привода CD-ROM, и нажмите Enter. Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Откроется окно Мастера Установки, где будет отображен MAC-адрес и IP-адрес Вашей камеры. Если в сети используется DHCP-сервер, то будет отображен IP-адрес, назначенный этим сервером. Если в сети не используется DHCP-сервер, то отобразится статический IP-адрес камеры по умолчанию: 192.168.0.20. Выберите камеру и нажмите кнопку Wizard для продолжения. Нажмите Setup Wizard (Мастер Установки) и следуйте инструкциям для установки. Введите имя пользователя (Admin ID) и пароль (Password). Имя пользователя по умолчанию – admin, поле для пароля оставьте пустым. Установите галочку, если Вы хотите поменять имя пользователя и пароль камеры, и введите новое имя пользователя и пароль. Нажмите Next (Далее), чтобы перейти на следующую страницу. Выберите DHCP, если хотите, чтобы камера автоматически получала IP-адрес, назначенный DHCP-сервером. Выберите Static IP (статический IP-адрес), если хотите, чтобы камера использовала постоянный IP-адрес. Нажмите Next (Далее), чтобы перейти на следующую страницу.D-Link DCS-4622 Quick Installation Guide

Просмотр изображения камеры через Web-браузер Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Выберите камеру и нажмите кнопку Link для доступа к настройкам сети. Мастер установки автоматически откроет Web-браузер по IP-адресу камеры. Введите имя пользователя admin и оставьте поле для пароля пустым. Нажмите OK, чтобы продолжить. Проверьте настройки и нажмите Restart (Перезапустить). В данном разделе доступен просмотр видео с камеры в реальном времени. Для получения дополнительной информации о настройке камеры обратитесь к руководству пользователя, доступному на Web-сайте D-Link.D-Link DCS-4622 Quick Installation Guide

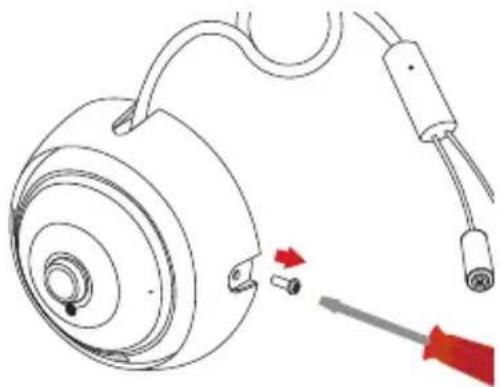

Монтаж камеры Настоятельно рекомендуется выполнить настройку и тестирование камеры до ее монтажа. Подключите кабель питания и Ethernet-кабель. При подаче питания по технологии PoE необходимо подключить только Ethernet-кабель. Поместите нижнюю панель на то место, где планируете установить камеру, и разметьте два отверстия для монтажа. Если требуется проложить кабели для камеры в стене или потолке, при разметке используйте также центральное отверстие. Ослабьте винт на модуле наклона. Снимите нижнюю панель основания камеры. Просверлите отверстия глубиной приблизительно 25 мм сверлом диаметром 6 мм, затем вставьте в отверстия анкеры. Используйте входящие в комплект поставки винты для крепления камеры к стене. Если требуется проложить кабели для камеры в стене или потолке, просверлите отверстие в центре и протяните кабели через это отверстие.D-Link DCS-4622 Quick Installation Guide

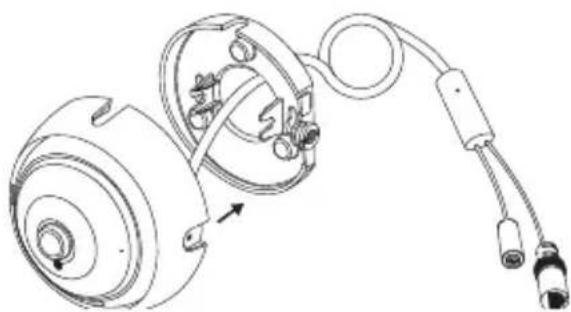

Дополнительная информация Дополнительная помощь и информация об устройстве доступна на Web-сайте http://www.dlink.com Информация о гарантии Информация о гарантии для Вашего региона доступна на Web-сайте http://warranty.dlink.com. Соедините верхнюю панель основания камеры с нижней. Если кабели для камеры не требуется прокладывать в стене или потолке, протяните их через канал в основании

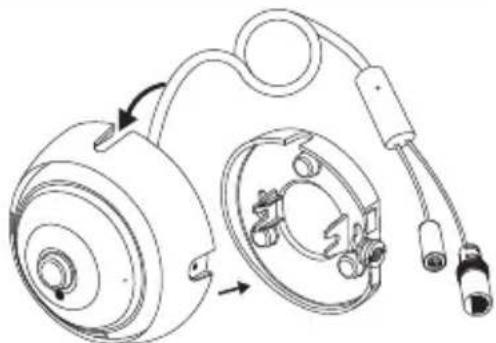

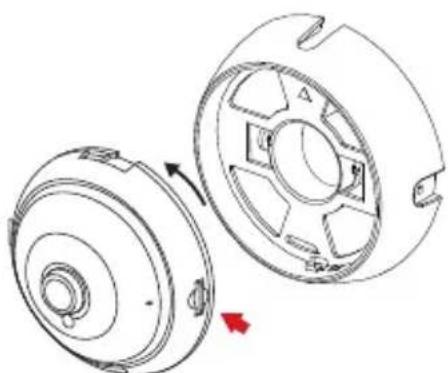

Если требуется проложить кабели для камеры в стене или потолке, протяните их через просверленное отверстие. Отрегулируйте угол обзора камеры, затем закрепите винт. Для того, чтобы вставить карту microSD, снимите камеру с нижней панели основания, повернув ее против часовой стрелки. Вставьте карту microSD в соответствующий слот. Соедините камеру с нижней панелью основания и зафиксируйте, повернув ее по часовой стрелке.D-Link DCS-4622 Quick Installation Guide

Технические характеристики

• 1/3-дюймовый 3-мегапиксельный CMOS- сенсор с технологией прогрессивного сканирования

• Встроенный ICR-фильтр

• Минимальное освещение:

• Цветной режим: 0,5 люкс

• Черно-белый режим: 0,25 люкс

• Черно-белый режим с инфракрасной подсветкой: 0 люкс

• Расстояние инфракрасной подсветки: 7,5 м

• Фокусное расстояние: 1,1 мм

• Минимальное расстояние до объекта: 0,2 м

• Встроенный динамик Характеристики изображения

• Настройка качества и размера изображения, скорости передачи кадров и скорости передачи

• Метки времени и вставки

• Настраиваемые окна для обнаружения движения

• Режим отображения: на столе, на стене, на потолке

• Настройка скорости затвора, яркости, насыщенности цвета, контраста, резкости и WDR Сжатие видео

• Сжатие в форматах H.264/ MJPEG

• JPEG для стоп-кадров

• Поддержка 802.3af PoE (Класс 2)

• Фильтрация IP-адресов

• Соответствие ONVIF Безопасность

• Защита учетной записи администратора и группы пользователей

• Аутентификация по паролю

требования для Web-интерфейса

• Обнаружение движения

• Уведомление о событии и загрузка стоп-кадров/ видеоклипов через электронную почту и FTP

• Поддержка нескольких серверов SMTP и FTP

• Несколько уведомлений о

• Несколько способов записи для создания резервных

• Создание стоп-кадров/ видеоклипов и сохранение на локальный жесткий диск

• Интерфейс настройки, доступный через Web-

требования по D-ViewCam™

• Операционная система: Microsoft Windows 10/8/7/ Vista

• Web-браузер: Internet Explorer 7 или выше

• Протокол: Стандартный TCP/IP Дополнительное ПО D-ViewCam™

• Удаленное управление/ контроль: до 32 камер

• Просмотр изображений на одном экране: до 32 камер

• Поддержка всех функций управления, доступных через Web-интерфейс

• Опции записи по срабатыванию датчика, по расписанию или вручную

• Вход: от 100 до 240 В переменного тока, 50/60 Гц

• Выход: 12 В постоянного тока, 1,5 А Потребляемая

• 4,6 Вт ± 5% Температура • Рабочая: от 0 до 40 °C • Хранения: от -20 до 70 °C

• Хранения: от 5% до 95% (без конденсата) Сертификаты

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через

Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме официальных праздничных дней. Звонок бесплатный по всей России. Техническая поддержка D-Link: 8-800-700-5465 Техническая поддержка через Интернет: http://www.dlink.ru e-mail: support@dlink.ru

ООО “Д-Линк Трейд” 390043, г.Рязань, пр. Шабулина, д.16

Москва, Графский переулок, 14 Тел. : +7 (495) 744-00-99 E-mail: mail@dlink.ru

Этот символ на продукте или упаковке означает, что в соответствии с нормами местного законодательства данный продукт в случае выхода из строя подлежит утилизации, и от него нельзя избавиться как от обычного бытового мусора. Отнесите устройство в ближайшую службу утилизации и переработки. При утилизации продукта и его упаковки таким образом обеспечивается защита окружающей среды и не наносится вред здоровью людей. Забота D-Link об окружающей среде Компания D-Link стремится максимально сократить негативное влияние своей деятельности на окружающую среду. Поэтому D-Link разрабатывает максимально экологичные продукты, используя легкоперерабатываемые и низкотоксичные материалы как для изготовления самих продуктов, так и их упаковки. Кроме того, D-Link рекомендует отключать устройства, если они не используются. Это обеспечит энергосбережение и сократит выброс в атмосферу углекислого газа. Более подробная информация об экологичной продукции D-Link доступна на сайте www. dlinkgreen.com SVENSKA
