MANUAL DE UTILIZADOR DCS4622 D-LINK

GUIA RÁPIDO DE INSTALAÇÃO

Este guia de instalação fornece instruções básicas para a instalação da DCS-4622. Para obter informações adicionais sobre como usar a câmera, consulte o Manual do Usuário, que está disponível no CD incluído neste pacote ou no site de suporte da D-Link. Conteúdo da embalagem Câmera IP DCS-4622 Vigilância 360 ° Full HD PoE Kit de montagem Manual e software em CD-ROM Guia de instalação rápida Se qualquer um dos itens acima estiver faltando, entre em contato com o seu revendedor. Aviso de Segurança: A instalação e manutenção devem ser feitas por técnicos certificados, de modo a estar em conformidade com todas as normas locais e evitar a anulação da sua garantia.D-Link DCS-4622 Quick Installation Guide

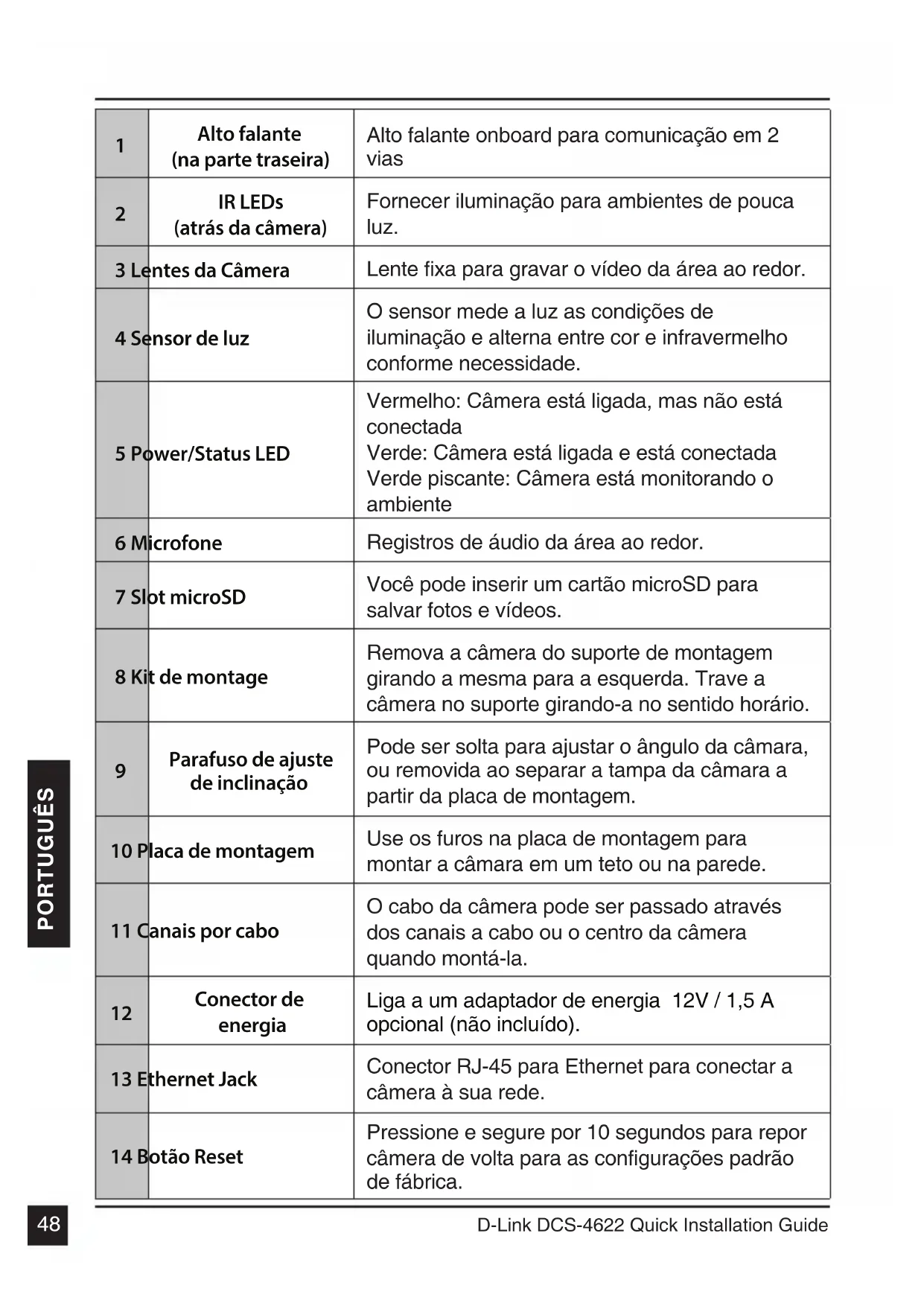

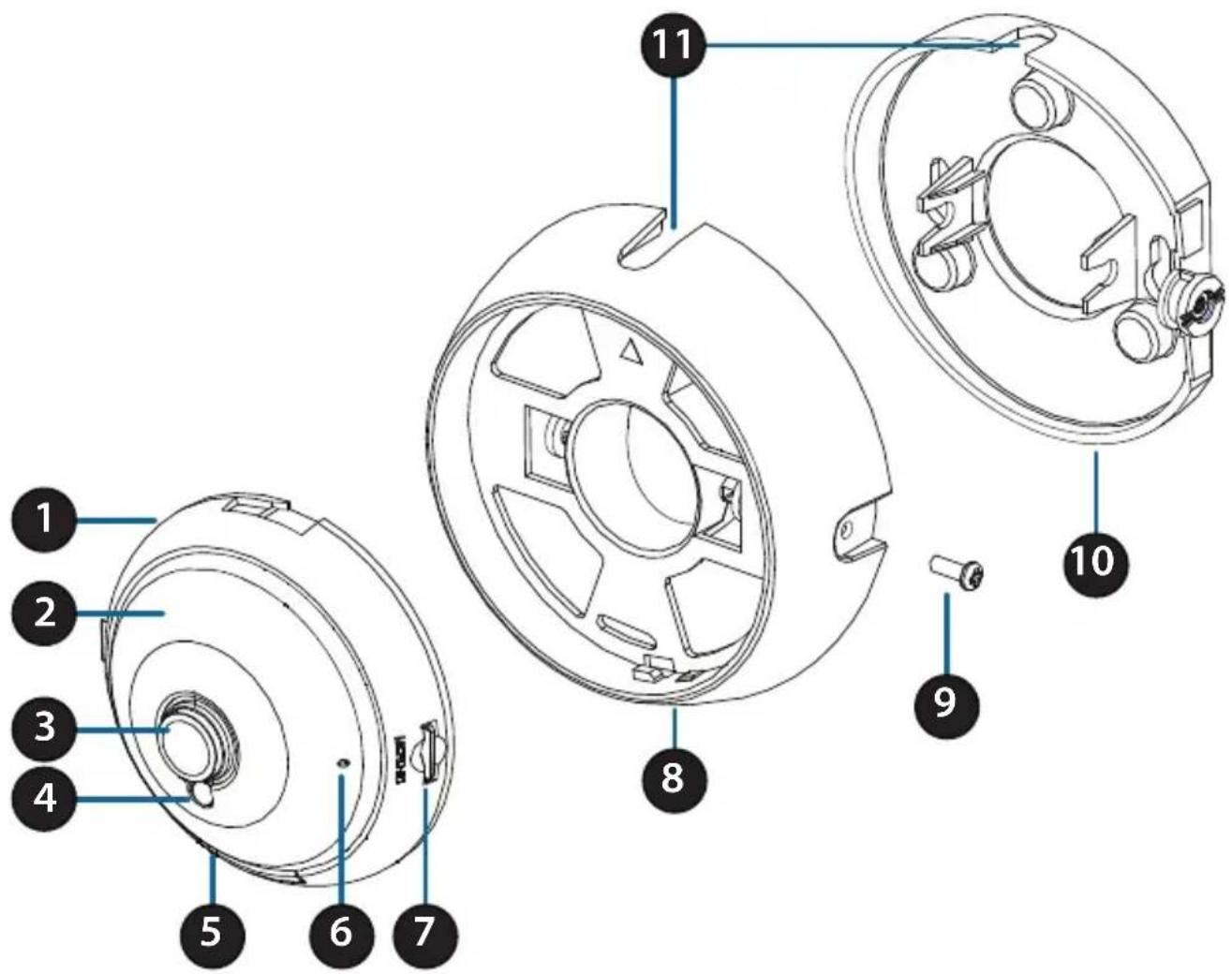

PORTUGUÊS Visão geral de hardware

Alto falante (na parte traseira) Alto falante onboard para comunicação em 2 vias

IR LEDs (atrás da câmera) Fornecer iluminação para ambientes de pouca luz. 3 Lentes da Câmera Lente fixa para gravar o vídeo da área ao redor. 4 Sensor de luz O sensor mede a luz as condições de iluminação e alterna entre cor e infravermelho conforme necessidade. 5 Power/Status LED Vermelho: Câmera está ligada, mas não está conectada Verde: Câmera está ligada e está conectada Verde piscante: Câmera está monitorando o ambiente 6 Microfone Registros de áudio da área ao redor. 7 Slot microSD Você pode inserir um cartão microSD para salvar fotos e vídeos. 8 Kit de montage Remova a câmera do suporte de montagem girando a mesma para a esquerda. Trave a câmera no suporte girando-a no sentido horário.

Parafuso de ajuste de inclinação Pode ser solta para ajustar o ângulo da câmara, ou removida ao separar a tampa da câmara a partir da placa de montagem. 10 Placa de montagem Use os furos na placa de montagem para montar a câmara em um teto ou na parede. 11 Canais por cabo O cabo da câmera pode ser passado através dos canais a cabo ou o centro da câmera quando montá-la.

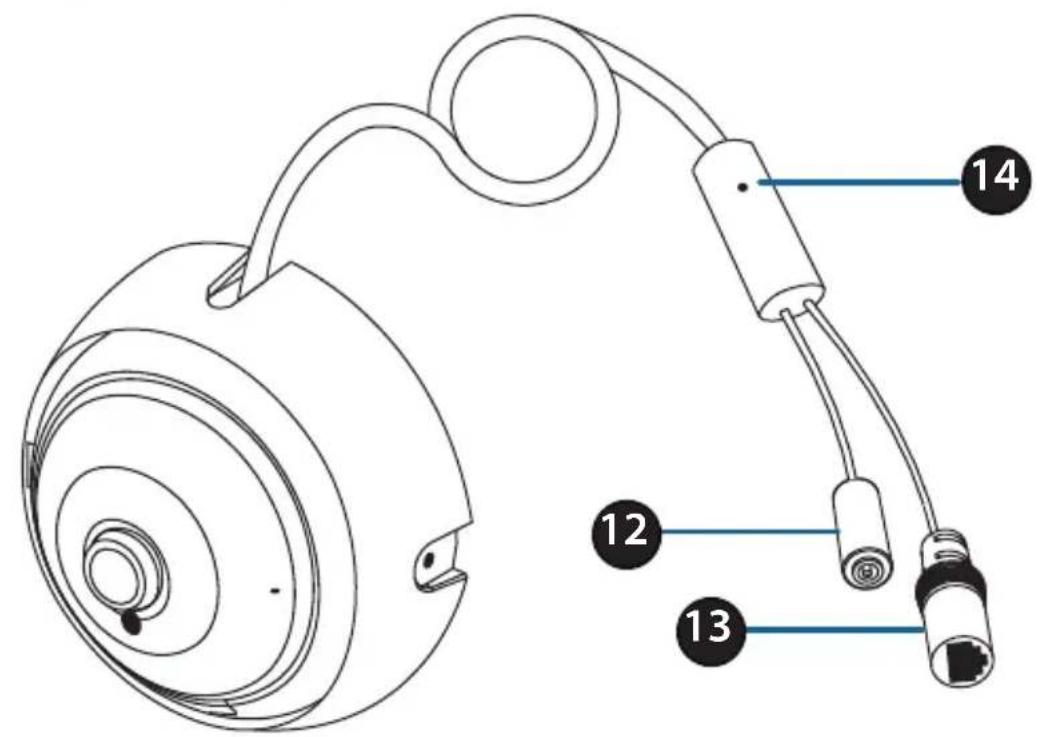

Conector de energia Liga a um adaptador de energia 12V / 1,5 A opcional (não incluído). 13 Ethernet Jack Conector RJ-45 para Ethernet para conectar a câmera à sua rede. 14 Botão Reset Pressione e segure por 10 segundos para repor câmera de volta para as configurações padrão de fábrica.D-Link DCS-4622 Quick Installation Guide

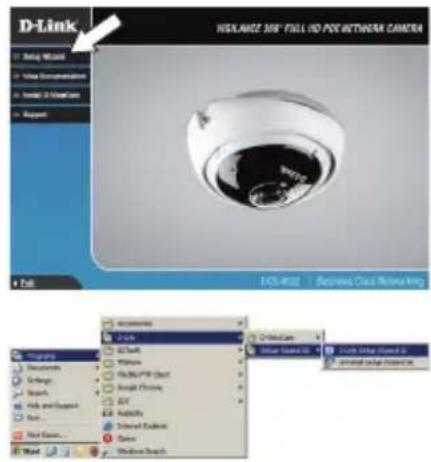

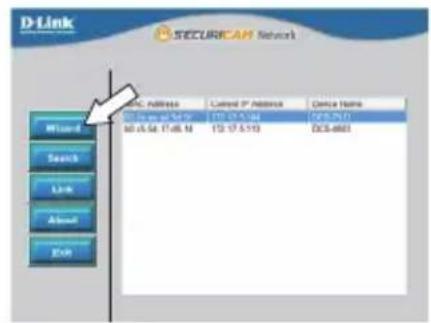

PORTUGUÊS Congurando a Câmera Insira o CD da câmera DCS-4622 na unidade de CD-ROM do seu computador para iniciar a instalação. Se a execução automática estiver desativada, ou se o utilitário de instalação D-Link não for iniciado automaticamente, clique no botão Iniciar e digite D: \ autorun.exe (em que D: representa a letra da sua unidade de CD-ROM) e pressione Enter. Clique no ícone Assistente de configuração SE D-Link que foi criado no seu menu Iniciar do Windows (Iniciar> D-Link> Setup Wizard SE). O Assistente de configuração irá aparecer e exibir o endereço MAC e o endereço IP de sua câmera. Se você tiver um servidor DHCP na sua rede, um endereço IP válido será exibido. Caso contrário, o IP estático 192.168.0.20 da câmera de rede será exibido. Selecione sua câmera e em seguida clique no botão Assistente para continuar. Clique em Assistente de Configuração e siga as instruções para instalar a câmera. Digite o ID e senha. Ao efetuar login pela primeira vez, o ID do administrador padrão é admin com a senha em branco. Clique nas caixas se você deseja mudar o ID e senha para a câmera, e digite o novo ID e senha que você deseja usar. Clique em Avançar para continuar. Selecione DHCP se sua câmera obtém um endereço IP automaticamente de um servidor DHCP. Selecione IP estático se você quiser inserir manualmente as configurações de IP para a câmera. Clique em Avançar para continuar.D-Link DCS-4622 Quick Installation Guide

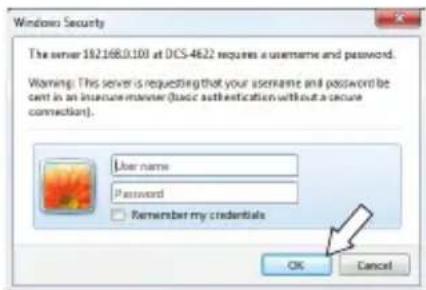

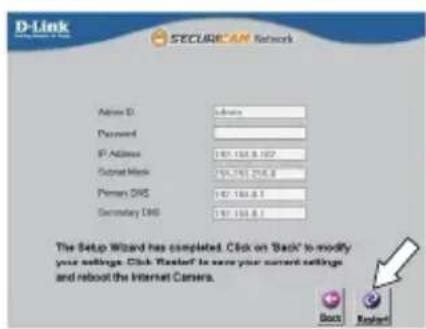

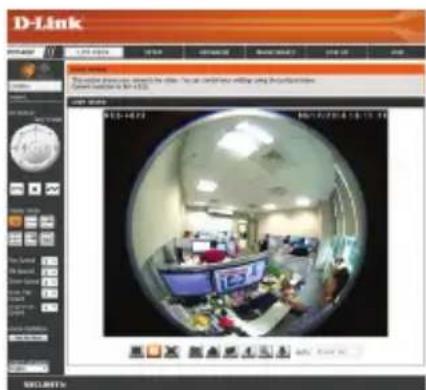

PORTUGUÊS Visualizando sua câmera através do navegador Web Clique no ícone Assistente de configuração SE D-Link que foi criado no seu menu Iniciar do Windows (Iniciar> D-Link> Setup Wizard SE). Selecione a câmera e clique link para acessar a configuração web. O Assistente de Configuração irá abrir automaticamente seu navegador para o endereço IP da câmera. Digite admin como o nome de usuário padrão e deixar a senha em branco. Clique em OK para continuar. Aguarde um momento para confirmar as configurações e clique em Reiniciar. Esta seção exibe vídeo ao vivo da câmera. Você pode selecionar o perfil de vídeo e visualizar ou operar a câmera. Para obter informações adicionais sobre a configuração web, por favor consulte o manual do usuário, que está disponível no site da D-Link.D-Link DCS-4622 Quick Installation Guide

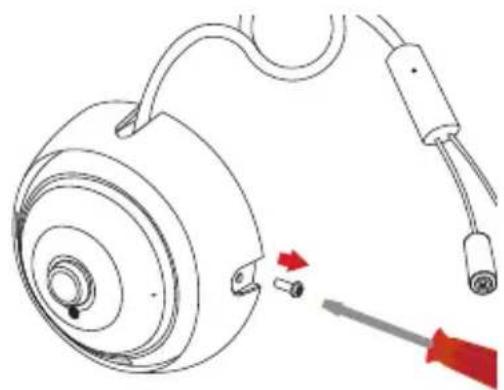

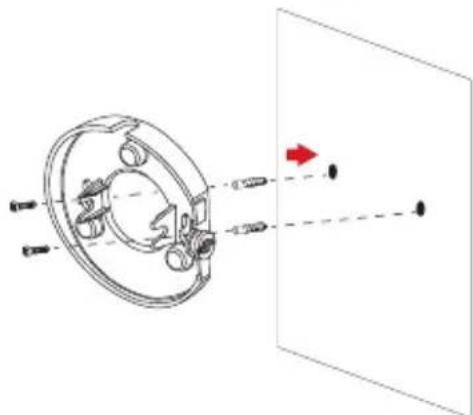

PORTUGUÊS Instruções de montagem É altamente recomendável que você configure e teste sua câmera antes de montá-la. Ligue a alimentação e os cabos Ethernet, ou apenas o cabo Ethernet se você estiver usando uma conexão PoE. Coloque a placa de montagem em que deseja posicionar a câmera e use um lápis para marcar os dois furos de montagem. Se você deseja executar os cabos da câmera através da parede ou teto, marcar o furo central também. Use uma chave de fenda para desapertar o parafuso de ajuste de inclinação. Puxe a placa de montagem longe da câmera de montagem. Use uma broca 6 mm a fazer os furos necessários cerca de 25 mm de profundidade, em seguida, insira as buchas nos furos. Use os parafusos fornecidos para fixar o suporte de montagem na parede. Se você deseja executar os cabos da câmera através da parede ou teto, perfurar o furo central para os cabos da câmera para passar.D-Link DCS-4622 Quick Installation Guide

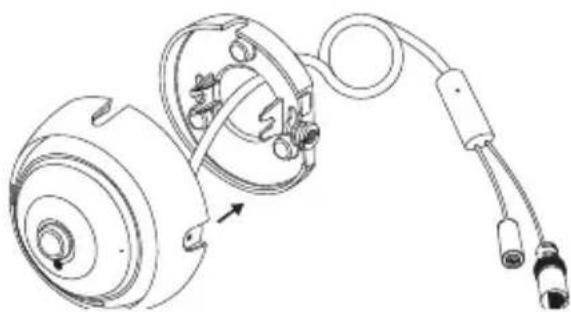

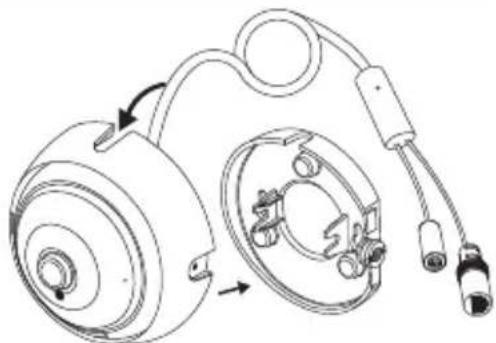

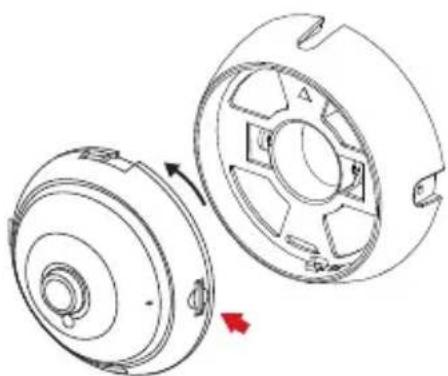

PORTUGUÊS Informações adicionais ajuda adicional e informações sobre o produto estão disponíveis online em http://www.dlink.com. Informações de garantia Por favor, visite http://warranty.dlink.com/ para informações de garantia para a sua região. Anexar a câmara à placa de montagem. Se você estiver executando os cabos da câmera para fora o lado da câmera, guiar os cabos da câmera através do canal a cabo na câmara de montagem. Se você deseja executar os cabos da câmera através da parede ou teto, puxe os cabos através do orifício. Ajuste o ângulo da câmera, em seguida, aperte o parafuso de ajuste de inclinação até que seja confortável. Se você deseja inserir um cartão microSD, remova a câmera da câmera de montagem girando a câmera anti-horário e levantando-a do suporte de câmera. Insira o cartão microSD com os contatos voltados para você. Volte a colocar a câmera para o monte de câmera e transformá-lo no sentido horário para travá-la no lugar.D-Link DCS-4622 Quick Installation Guide
