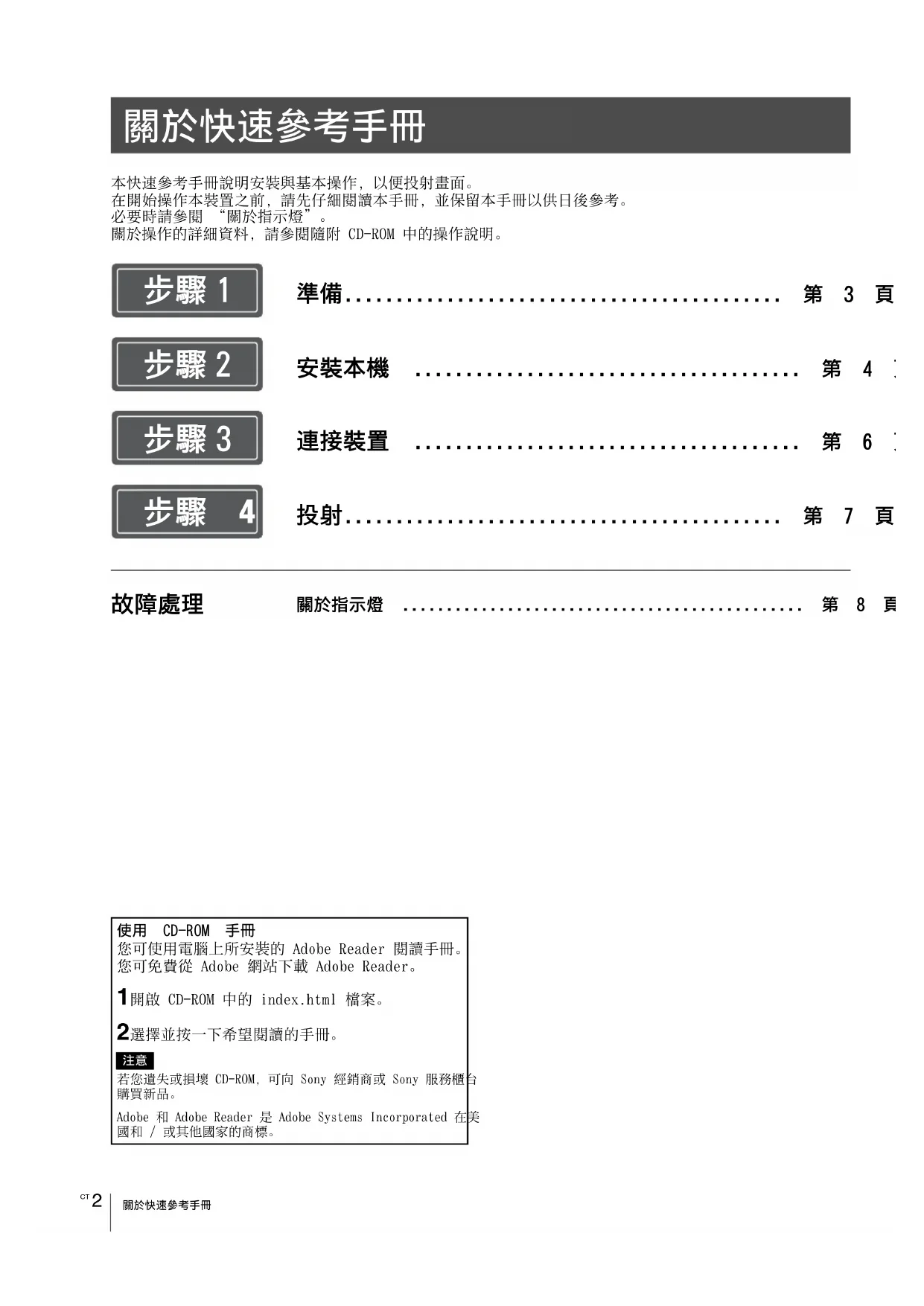

本快速參考手冊說明安裝與基本操作，以便投射畫面。在開始操作本裝置之前，請先仔細閱讀本手冊，並保留本手冊以供日後參考。必要時請參閱 “關於指示燈”。關於操作的詳細資料，請參閱隨附 CD-ROM 中的操作說明。

準備........................................... 第 3 頁 安裝本機 ...................................... 第 4 頁 連接裝置 ...................................... 第 6 頁 投射........................................... 第 7 頁

關於指示燈 .............................................. 第 8 頁 步驟 1 步驟 2 步驟 3 步驟 4 使用 CD-ROM 手冊您可使用電腦上所安裝的 Adobe Reader 閱讀手冊。您可免費從 Adobe 網站下載 Adobe Reader。 1 開啟 CD-ROM 中的 index.html 檔案。 2 選擇並按一下希望閱讀的手冊。 若您遺失或損壞 CD-ROM，可向 Sony 經銷商或 Sony 服務櫃台購買新品。Adobe 和 Adobe Reader 是 Adobe Systems Incorporated 在美國和 / 或其他國家的商標。

• 請小心使用遙控器。請勿掉落或踩踏遙控器，或向 其噴濺任何種類的液體。

• 請勿將遙控器置於靠近熱源、受到直接日照之處，

推動並滑動以便開啟。先插入電池的 E 端。 CT安裝本機

1 放置本機時，要使鏡頭與螢幕平行。 2 將 AC 電源線連接至本機後，將 AC 電源線插入牆壁

將 AC 電源線連接本裝置之後，ON/STANDBY 指示燈可能閃

指示燈正在閃爍時可能無法控制本裝置，但這不是故障。請等到指示燈停止閃爍並穩定亮紅色。 3 按下 ?/1 （開 / 待機）按鈕開啟本機。 4 將影像投影在螢幕上，然後調節對焦、大小和位

按下 LENS ADJUSTMENT （FOCUS）按鈕以顯示鏡

頭對焦調整視窗 （測試模式）。然後按下 M/m/ </, 按鈕調整影像對焦。 b 調整圖像尺寸。

按下 LENS ADJUSTMENT （ZOOM）按鈕以顯示鏡頭

縮放調整視窗 （測試模式）。然後按下 M/m/ </, 按鈕調整圖像尺寸。 c 調整圖像位置。

按下 LENS ADJUSTMENT （SHIFT）按鈕以顯示鏡

頭移位調整視窗 （測試模式）。然後按下 M/m/ </, 按鈕調整圖像的適當位置。

如果本機安裝於不平的表面上，請使用前撐腳 （可 調整）來保持本機水平。

• 如果本機向上或向下傾斜，投影影像可能會變成梯形。• 旋轉前撐腳 （可調整）時，請注意不要夾到手指。

鏡頭調整視窗 （測試模式） 1.78:1 (16:9) 2.35:1 1.85:1 1.33:1 (4:3) 虛線顯示每一長寬比的螢幕尺寸。 如需詳細資訊，請參閱隨附 CD-ROM 內操作說明中的 “連接

• 正確插入纜線插頭；插頭處連接不良可能會造成故障或影像品質差。拉出纜線時，務必從插頭拉出，而不是

有 HDMI 輸出接頭的設備至 HDMI 輸出HDMI 纜線 （非附件）

：視訊訊號流AV 放大器 至 HDMI 輸入使用有指定纜線類型標誌的高級高速 HDMI 纜線。 如需詳細資訊，請參閱隨附 CD-ROM 內操作說明中的

1 開啟本機和連接本機的設備。 2 按下 INPUT 在螢幕上顯示輸入面板。 3 選擇要顯示影像的設備。 反覆按 INPUT 或按 M/m/ （輸入）以選擇要從

1 按 ?/1 （開 / 待機）按鈕。 出現 “斷電 ?”訊息。 2 此訊息消失前再次按下 ?/1 （開 / 待機）按鈕。 ON/STANDBY 指示燈閃爍綠色，風扇繼續運轉以降

電源完全關閉，您可以斷開 AC 電源線的連接。 切勿在指示燈閃爍時斷開 AC 電源線的連接。 若不執行上述步驟，按住 ?/1 （開 / 待機）按鈕約 1 秒也可關閉本機。 按下 CALIBRATED PRESET 按鈕之一。

設定項目 說明CINEMA FILM 1 這種影像品質適用於再現主要正片的高度動態和清晰的影像。CINEMA FILM 2 這種影像品質適用於基於 “CINEMA FILM 1”再現電影院典型的豐富色調和色彩。REF 這種影像品質設定適用於忠實再現原始影像品質，或適用於欣賞不經任何調整的影 TV 這種影像品質適用於觀看電視節目、體育運動、音樂會和其他視訊影像。PHOTO 非常適用於投影用數位相機拍攝的靜態影

GAME 這種影像品質適用於玩遊戲，具有非常柔和的色彩且反應速度快。BRT CINE 這種影像品質適合在客廳等明亮環境中觀

BRT TV 這種影像品質適用於在客廳等明亮的環境中觀看電視節目、體育運動、音樂會和其他視訊影像。USER 調整影像品質以滿足您的需求，然後儲存設定。原廠預設設定與 “REF”相同。CALIBRATED PRESET 按鈕

若需詳細資料，請參閱隨附 CD-ROM 中操作說明內的 “投

如果投影機出現任何故障，ON/STANDBY 或 WARNING 指示燈會亮起或閃爍。

若畫面上出現任何問題或錯誤訊息，請參閱隨附 CD-ROM 中操作說明內的 “故障處理”。 如果在採取上述方法後症狀仍然存在，請洽詢合格的 Sony 人員。 如果指示燈閃爍的方式不是上述任何一種，請用本機遙控器或控制面板上的 [/1 （開 / 待機）按鈕關閉電源，然後再開啟電源。 如果症狀再次出現，請洽詢合格的 Sony 人員。

指示燈閃爍 / 亮起 閃爍次數 原因和解決方法 三次 因為光源與光源電力異常，本機沒有正確亮起。關閉電源，一段時間後再開

如果症狀仍然存在，請洽詢合格的 Sony 人員。 六次 本機偵測到墜落衝擊。 如果本機出現異常，請洽詢合格的 Sony 人員。

如果本機沒有異常，請斷開 AC 電源線的連接，並檢查 ON/STANDBY 指示燈是

否熄滅，然後連接 AC 電源線，並開啟本機電源。 八次 鏡頭沒有穩固連接。請洽詢合格的 Sony 人員。 兩次 內部溫度異常高。檢查以確定通風孔沒有受到阻擋，而且不是在高海拔地區

三次 風扇損壞。請洽詢合格的 Sony 人員。

ON/STANDBY WARNING （亮紅色）（閃爍紅燈）（閃爍紅燈）兩個指示燈均閃爍（閃爍紅燈） 若有任何問題或畫面上顯示錯誤訊息，請參閱隨附 CD-ROM 內操作說明中的 “故障處理”。8
