用户手册 VPLCX276 SONY

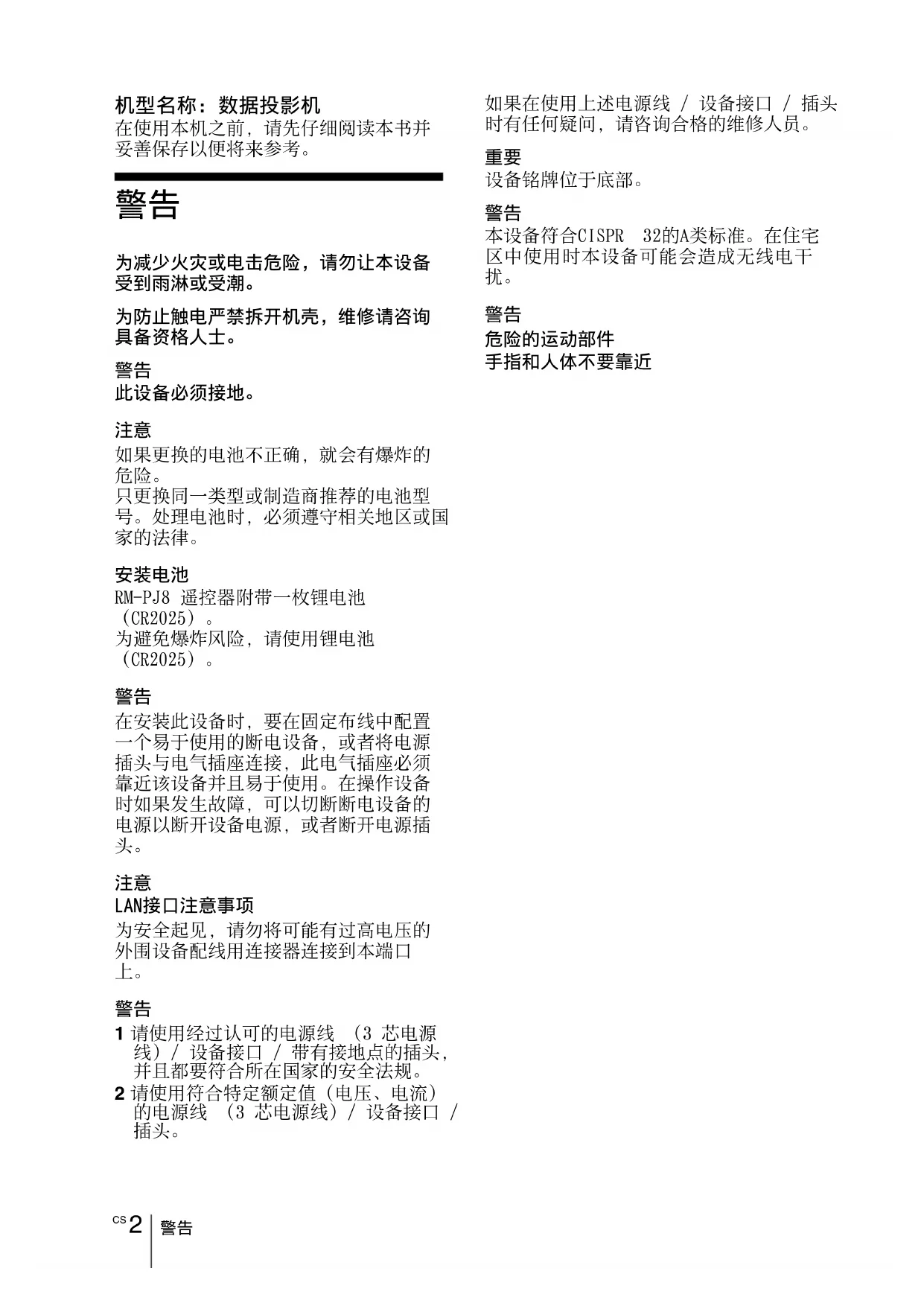

在使用本机之前，请先仔细阅读本书并 妥善保存以便将来参考。

只更换同一类型或制造商推荐的电池型 号。处理电池时，必须遵守相关地区或国

RM-PJ8 遥控器附带一枚锂电池 （CR2025）。 为避免爆炸风险，请使用锂电池 （CR2025）。

在安装此设备时，要在固定布线中配置 一个易于使用的断电设备，或者将电源 插头与电气插座连接，此电气插座必须 靠近该设备并且易于使用。在操作设备 时如果发生故障，可以切断断电设备的 电源以断开设备电源，或者断开电源插

LAN接口注意事项 为安全起见，请勿将可能有过高电压的 外围设备配线用连接器连接到本端口

1 请使用经过认可的电源线 （3 芯电源 线）/ 设备接口 / 带有接地点的插头， 并且都要符合所在国家的安全法规。 2 请使用符合特定额定值（电压、电流） 的电源线 （3 芯电源线）/ 设备接口 /

如果在使用上述电源线 / 设备接口 / 插头 时有任何疑问，请咨询合格的维修人员。

本设备符合CISPR 32的A类标准。在住宅 区中使用时本设备可能会造成无线电干

• 请检查本机的工作电压是否与当地的 供电电压一致。如果需要电压适配器， 请向 Sony 公司专业技术人员咨询。

• 万一有液体或固体落入机壳内，请拔下 本机的电源插头，并请 Sony 公司专业 技术人员咨询检查后方可继续使用。

• 数日不使用本机时，请将本机的电源插 头从墙上电源插座拔出。

• 即使本机的电源已经关闭，只要其插头 还连接在墙上电源插座上，本机便未脱

• 当您调节本机的高度时，小心不要让 前撑脚 （可调节）夹到您的手指。不 要在前撑脚 （可调节）伸出的状态下 用力按压投影机的顶部。

• 避免使用带低压限制的延长线，否则可 能造成短路和人身事故。

• 在移动安装于地板上的投影机时，不要 将手指卡入装置和地面之间。

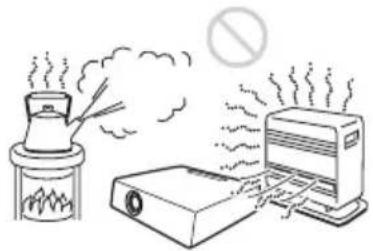

• 不得将本机安装在靠近电暖炉或排气 管等热源的位置，也不得放置于易受阳 光直射、灰尘过多、潮湿、机械振动或

• 切勿自己将投影机安装到天花板或者 移动。务必咨询 Sony 公司专业技术人

• 如果通风孔堵塞而造成内部热量蓄积， 可能导致火灾或损坏本机。若要保持通 风良好并防止内部热量蓄积，请遵守以

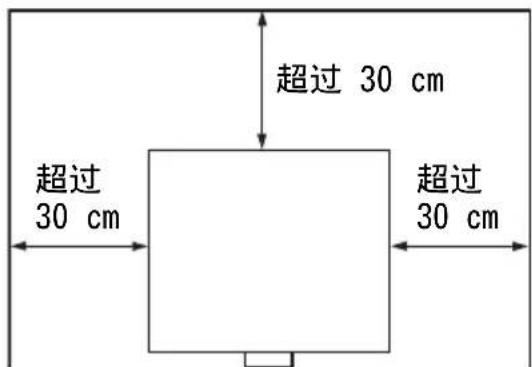

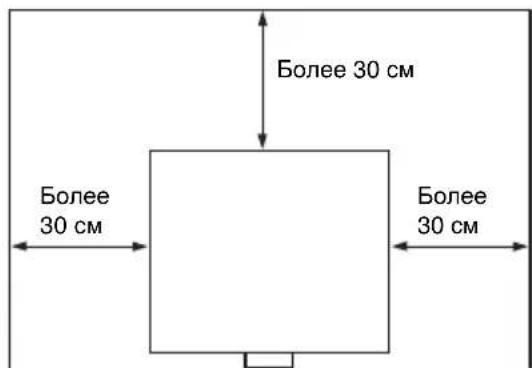

• 请在本设备周围留出超过 30 cm 的空间 （第 4 页）。

• 请勿将本机放置于出厂包装纸、软布、 纸、垫子或纸片等物品表面上。通风孔

• 在投影期间请勿在镜头面前放置可能 会遮挡光线的物品。来自光线的热量可 能会造成物品损坏。请使用画面消除功

• 请勿将安全棒用于防止偷窃或安装本 机。如果使用安全棒提起本机或悬挂本 机，可能会造成本机掉落和损坏，并可

• 切勿自行将投影机安装在天花板上或 移动投影机。请务必咨询 Sony 公司专 业技术人员 （收费）。

• 在天花板上安装本机时，请务必使用 安全绳等，以免本机掉落。请将安装 工作委托给有经验的承包商或安装人

• 将投影机安装在地板上或天花板上。安 装在其他位置会造成故障，如颜色不规

• 请避免将本机安装在受空调的冷暖风 直接吹拂的地方。在这样的场所安装可 能会由于湿气凝结或温度升高而导致

• 避免将本机安装于温度或烟雾传感器 附近。在这样的场所安装可能会导致传

• 当在海拔 1500 米或更高的地区使用本 机时，请将菜单中的 “高海拔高度模 式”设置为 “开”。当在高海拔地区使 用本机时，如果没有设定此模式，可能 会产生不良的影响，诸如降低某些组件

• 如果本机暴露于杀虫剂等挥发性物质 中或本机长时间与橡胶或乙烯基树脂 产品接触，本机的表面涂层会被破坏或

请用眼镜清洁布等软布轻轻擦拭镜头。 使用稍微浸过水的软布可以擦除顽固 的污渍。切勿使用酒精、苯或稀释剂等 溶剂，或者酸性、碱性清洁剂或洗擦剂

使用软布轻轻擦拭机壳。使用稍微浸过 中性清洁剂并拧干的软布可以擦掉顽 固的污渍，然后使用柔软的干布进行擦 拭。切勿使用酒精、苯或稀释剂等溶 剂，或者酸性、碱性清洁剂或洗擦剂以

为了获得最佳图像，不应该让屏幕的正 面暴露在直射照明或阳光下。 本投影机机壳的温度可能会在使用中或 使用后马上升高；但这并非故障。 当在不平整的表面使用屏幕时，根据屏 幕与本机之间的距离或变焦放大倍数的 不同，极少数情况下可能会在屏幕上出 现条纹图案。这并非本机的故障。 投影机内部装有的冷却扇可以防止内部 温度升高，但稍微有些噪声。这是制造过 程的正常结果，并不表明出现故障。如果 出现异常噪声，请向Sony专业人员咨询。 用作光源的投影灯内含具有很高内压的 汞。高压汞灯具有下列特性：

• 敲打投影灯可能会导致投影灯破损并 伴有响声，随着投影灯使用时间的增 加，投影灯会损坏或老化。投影灯可能 会无法点亮并可能烧坏。

• 投影灯的寿命根据各投影灯的个体差 异或使用条件而有所不同。因此，投影 灯在到达指定的可使用时间之前就可

• 投影灯也可能在超过了可使用时间才 破损。如果投影图像上显示更换信息， 即使投影灯仍可以正常点亮，也请尽快

本机为精密设备。搬运本机时，请勿使本 机受到撞击或掉落。否则可能会损坏本

请不要将废弃的产品与一般生活垃圾一 同弃置。正确处置废弃的产品有助于避 免对环境和人类健康造成潜在的负面影 响。具体的处理方法请遵循当地的规章

本 LCD 投影机采用高精密度技术制造。 然而，可能会在 LCD 投影机的图像上持 续出现微小的黑点和 / 或亮点 （红色、 蓝色或绿色）。这是制造过程的正常结

并且，当您使用多台 LCD 投影机投影在 一个屏幕上时，即使是相同型号，投影 机间的色彩再现也可能会有不同，因为 各个投影机的色彩平衡可能设置各异。

如果投影机安装地的室温急剧变化，或 如果突然将投影机从寒冷的地方搬到温 暖的地方，投影机中可能会出现湿气凝 结。由于湿气凝结可能会造成故障，所 以在调节空调温度设定时请小心。如果 出现湿气凝结，请让投影机保持开启状

• SONY 不对任何因传输设备安全措施操 作不当、传输规格导致不可避免的数 据泄露或任何种类的安全问题造成的

• 视操作环境而定，网络上未经授权的 第三方可能可以访问本装置。将本装 置连接至网络时，必须确认网络有安

• 出于安全性考虑，使用本装置连接到 网络时，强烈建议通过网络浏览器来 访问控制窗口并更改访问限制设定的

• 进行设定时或完成设定后，请勿在网 络浏览器中浏览任何其他网站。由于 登录状态保留在网络浏览器中，完成 设定时请关闭网络浏览器，以防未经 授权的第三方使用本装置或运行恶意

• 在使用前请始终确认本机运行正常。 无论保修期内外或基于任何理由， SONY 对任何损坏概不负责。由于本 机故障造成的现有损失或预期利润损 失，不作 （包括但不限于）退货或

• SONY 对因任何情况导致终止或停止使 用本机相关服务概不负责。 注意7

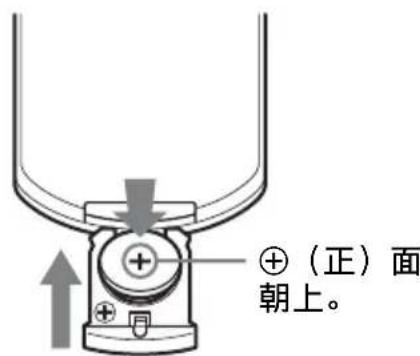

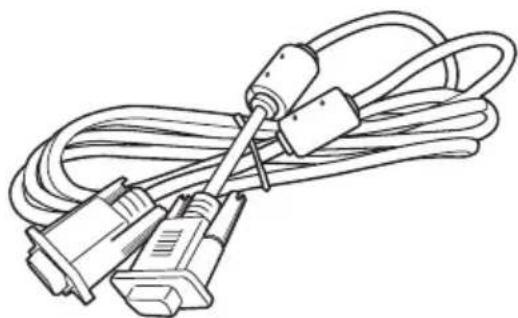

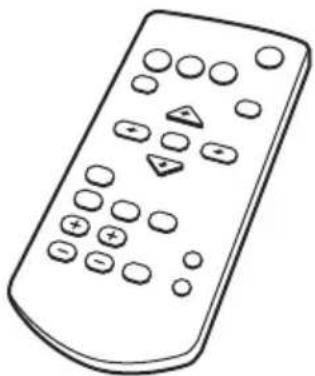

RM-PJ8 遥控器 （1）锂电池 （CR2025）（1）已安装电池。使用遥控器前，请撕下绝 交流电源线 （1）迷你 D-sub 15 芯电缆 （1.8 米）（1）（1-970-584-11/Sony）镜头盖 （1）快速参考手册 （本手册）（1）使用说明书 （CD-ROM）（1）可在安装了 Adobe Reader 的电脑上阅读 可从 Adobe 网站免费下载 Adobe Reader。 1 打开 CD-ROM 中的index.html文件。 2 选择并单击您要读取的手册。 如果您丢失或损坏 CD-ROM，可从 Sony 经销商或 Sony 服务柜台购买新的。 1 拉出锂电池舱。 如图所示，用棍状物拉出电池舱。 2 插入锂电池。 3 合上锂电池舱。 使用 CD-ROM 手册

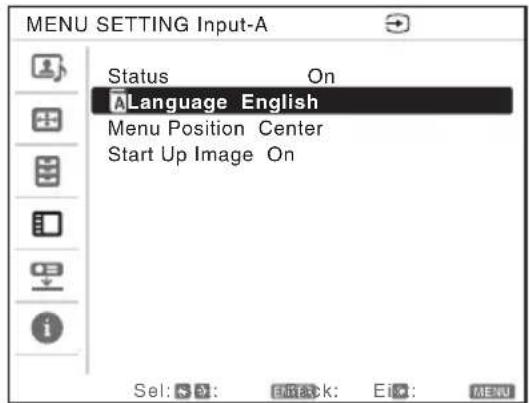

菜单、信息等显示语言的出厂设定为英文。若要更改画面显示语言，请按以下步骤操作： 1 将交流电源线的插头插入电源插

2 打开投影机。 按 ?/1 键。 3 按 MENU 键显示菜单。 如果画面显示模糊，请调节投影图像的聚焦、尺寸和位置 （第 12 页）。 4 选择菜单语言。 1 按V或v键选择( )菜单设定， 然后按 ENTER 键。 2 按 V 或 v 键选择“语言（ ）”， 然后按 ENTER 键。 3 按 V/v/B/b 键选择一种语言，然 后按 ENTER 键。 5 按 MENU 键关闭菜单画面。

• 牢固插入电缆插头；连接松动可能会降低图像信号质量或引起故障。在拔掉电缆 时，必须握住插头拔，不可拉扯电缆本身。

• 有关详细信息，另请参见所连接设备的使用说明书。

• 使用无阻抗音频电缆。 采用与电脑连接对每种输入信号进行说明。

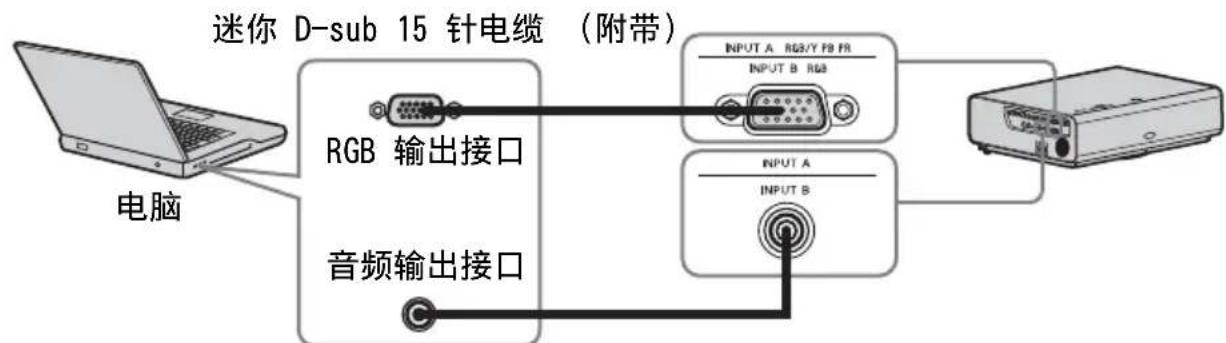

用于连接配有 RGB 输出接口的电脑。 建议将电脑的分辨率设定为 1024 × 768 像素 （VPL-CX236/CX276）或 1280 × 800 像 素 （VPL-CW256/CW276）作为外接显示器分辨率。

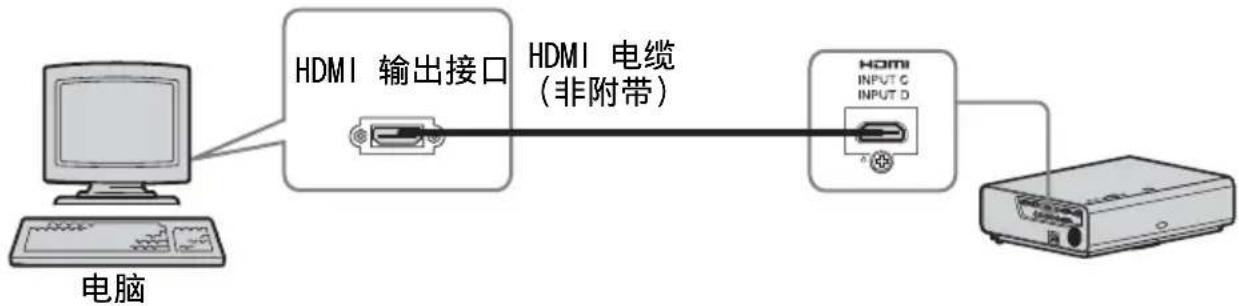

用于连接配有 HDMI 输出接口的视频设备。

• 使用上面有 HDMI 标识的 HDMI 兼容设备和电缆。
• 请使用指定电缆类型标志的高速 HDMI 电缆 （建议 Sony 产品）。
• 本投影机的 HDMI 接口不兼容 DSD（Direct Stream Digital，直接流数字）信号或 CEC （Consumer Electronics Control，消费电子控制器）信号。

迷你 D-sub 15 针电缆 （附带） 音频线 （立体声迷你插头）（非附带） RGB 输出接口

• 对于带有 DVI-D 输出接口的 PC，请使用 HDMI-DVI-D 电缆 （非附带）。 有关其他连接方法的信息，请参阅附送 CD-ROM 中包 含的使用说明书中的 “连接投影机”。11

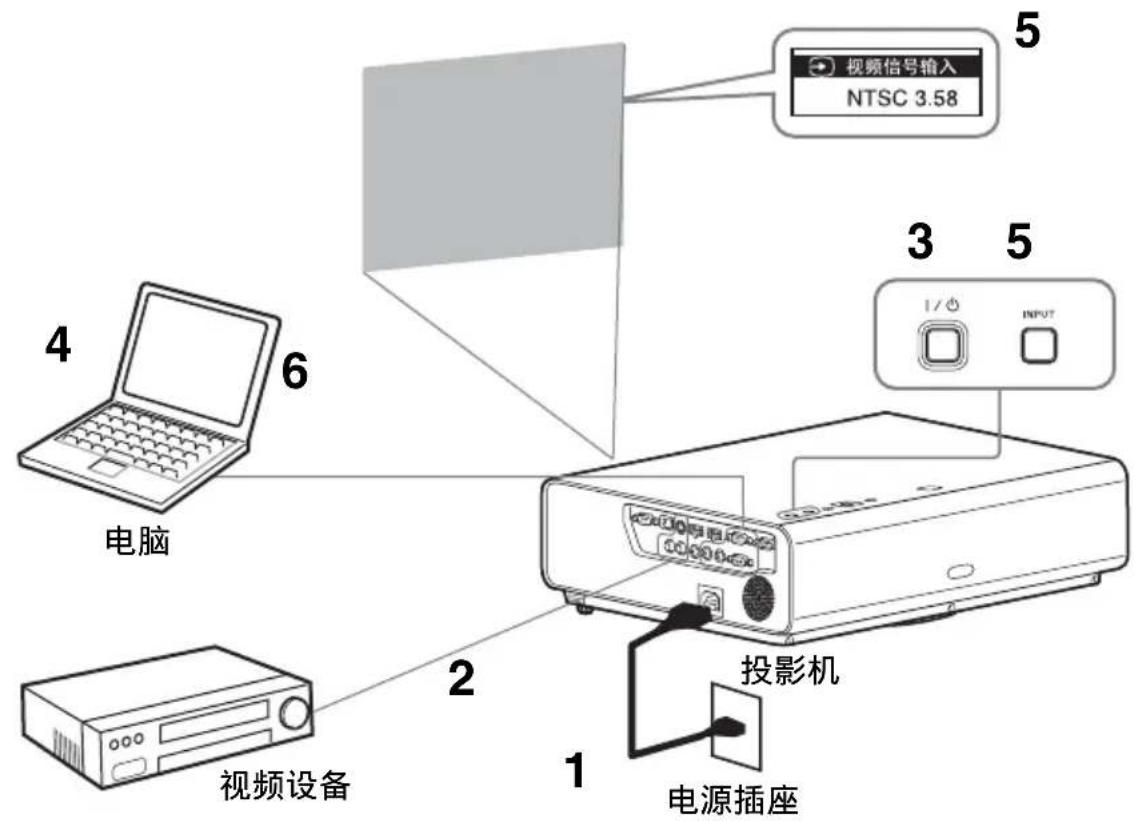

投影的图像大小视投影机与银幕之间的距离而定。安装投影机使投影的图像符合银幕大小。有关投影距离与投影图像大小的详细说明，请参见 “投影距离和镜头移位范

2 将所有设备连接至投影机。 3 按 ?/1 以打开本机。 4 打开连接的设备。 5 选择输入源。 每次按投影机上的 INPUT 键时，输入信号将切换。反复按 INPUT 键选择要投影的图像。 6 若要从电脑投影图像，将电脑设定

视电脑类型而定，将电脑切换到输出至投影机的方法各不相同。

7 调节投影图像的聚焦和画面位置 （第 12 页）。

聚焦 尺寸 （缩放） 位置 （镜头移位）

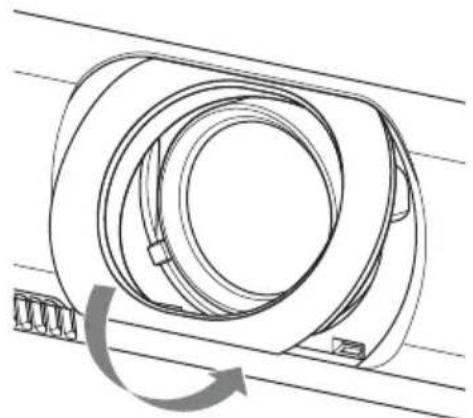

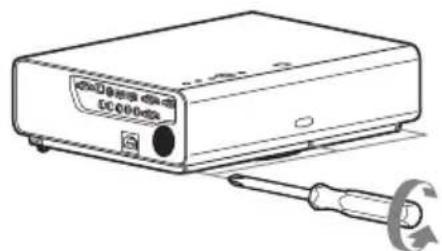

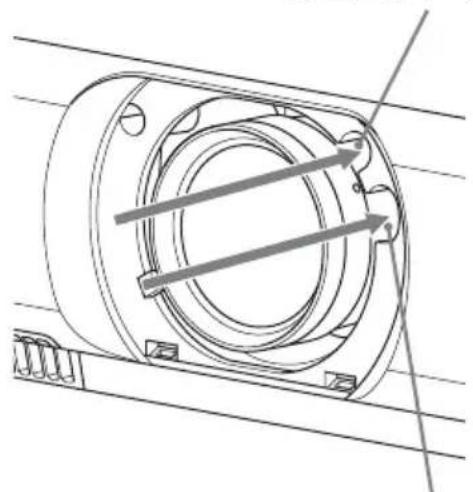

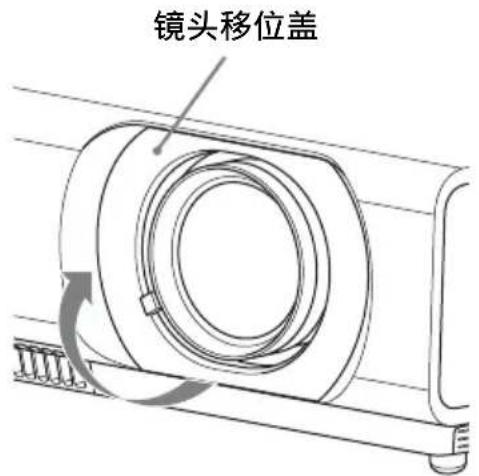

通过镜头移位来调节投影机的倾斜度 可以通过转动镜头移位螺丝来调节投影 图像的位置 （垂直移位螺丝和水平移位

2 将十字型螺丝刀插入本机内部的 1 水 平移位螺丝并转动以进行左右调节， 插入 2 垂直移位螺丝并转动则可上下

继续转动这些螺丝会使镜头移位返回 原位。调节螺丝将镜头移位设定到理 想位置。有关调节范围的详细说明， 请参见 “镜头移位范围”。 3 将镜头移位盖装回本机。

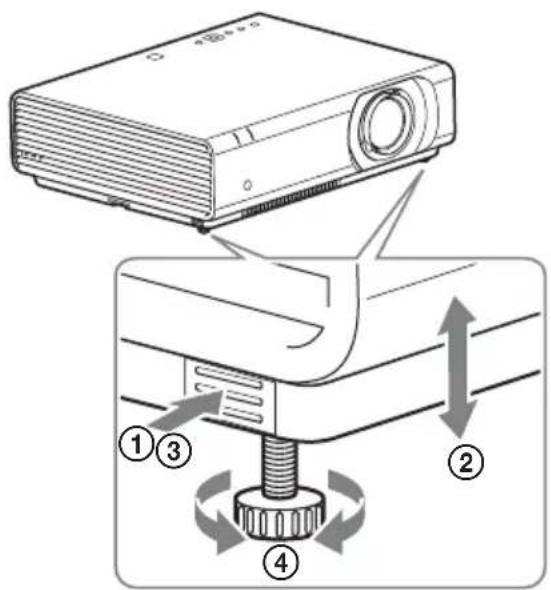

用前撑脚 （可调节）调节投影机的倾斜度 可以通过按本机上的侧按钮调节投影机

通过使用前撑脚 （可调节）改变摄影机 的倾斜度，可调节投影图像的位置。

1 按下本机侧面的撑脚调节按钮。 2 按住此按钮，将主机升高到所需角

3 松开撑脚调节按钮。 4 若要精确定位，请转动本机底部的左 右前撑脚 （可调节）。

• 请不要在前撑脚（可调节）顶起状态下用力按压投影机的顶部。这可能会引起故障。

按遥控器上的 ASPECT 改变投影图像的纵横比。也可以在输入设定菜单的纵横比中改变

校正投影图像的梯形失真 （梯形失真校正功能） 当投影的图像呈梯形 （向上或向下形成形成锥角）时 当 “垂直梯形失真校正”设定为 “自动”时，梯形失真校正功能会自动工作以校正失 真。但是，当屏幕倾斜等时，梯形失真校正功能可能无法正常工作。此时，请手动设

1 按一下遥控器上的KEYSTONE或选择安 装设定菜单中的垂直梯形校正。 2 使用 V/v/B/b 设定数值。设定值越 高，投影图像的上部越窄。设定值越

按下 RESET 键恢复投影图像后再进行调节。

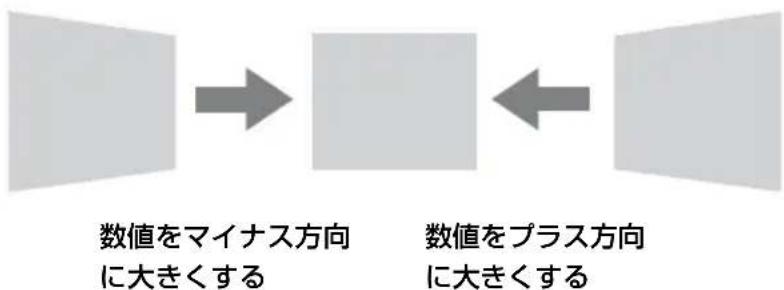

当投影的图像呈梯形 （向右或向左形成形成锥角）时 1 按两下遥控器上的KEYSTONE或选择安 装设定菜单中的水平梯形校正。 2 使用 V/v/B/b 设定数值。设定值越 高，投影图像的右部越窄。设定值越

按下 RESET 键恢复投影图像后再进行调节。

• 由于梯形失真校正调节是电子修正，可能会发生图像质量下降。

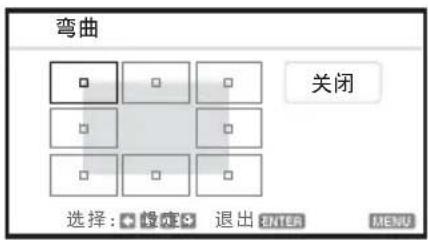

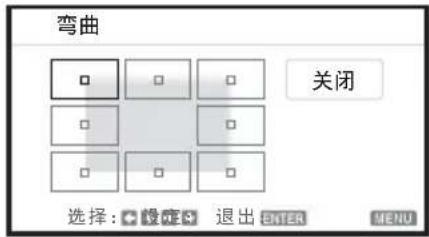

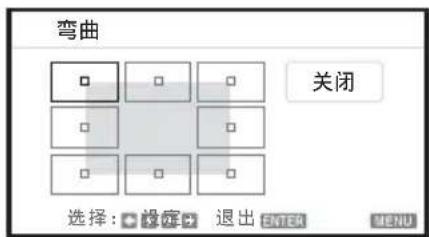

• 视通过镜头位置功能调节的位置而定，图像的纵横比可能会与原始纵横比不同，或者 投影的图像可能会由于梯形失真校正调节而失真。 修正图像扭曲 （弯曲修正功能） 可以通过弯曲修正功能修正图像扭曲 1 按三下遥控器上的 KEYSTONE，或在安 装设定菜单中选择 “弯曲”，然后选

1 使用 V/v/B/b 移动 s 选择要修正的

如果按 ENTER，将返回光标显示。 2 使用 V/v/B/b 调节要修正的角的位

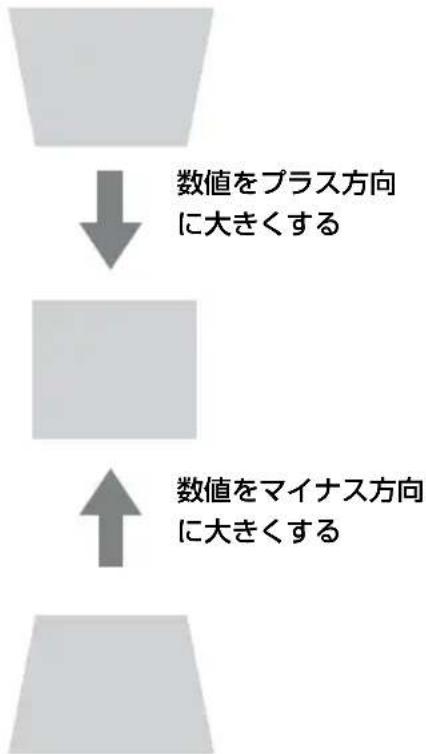

往 - 方向增大数值 往 + 方向增大数值

按下 RESET 键恢复投影图像后再进行调节。 修正偏转 1- 图像的右边 / 左边 1 使用 V/v/B/b 移动 s 选择要修正的

如果按ENTER，可以切换到光标显示。 2 可以使用V/v/B/b调节边缘的偏转。 可以使用 V/v 调节边缘的中央位置。 对于偏转范围，请使用 B/b。您可以 单独调节左 / 右边沿。 调节边缘的中央位置时，将同时调节

可以在所有方向进行调节。 只能向左 / 右或向下调节。

按下 RESET 键恢复投影图像后再进行调节。 修正偏转 2- 图像的顶部 / 底部边缘 1 使用 V/v/B/b 移动 s 选择要修正的

如果按ENTER，可以切换到光标显示。 2 可以使用V/v/B/b调节边缘的偏转。 可以使用 B/b 调节边缘的中央位置。 对于偏转范围，请使用 V/v。您可以 单独调节上 / 下边沿。 调节边缘的顶部位置时，将同时调节

可以在所有方向进行调节。 只能向上 / 下或向右调节。

彭㉍; 嬢⫾; 彤⅞; 使用此光标调节。CS

按下 RESET 键恢复投影图像后再进行调节。 当信号从电脑输入时，将自动调节投影图像的相位、位距和移位 （APA （自动像

按遥控器上的 APA。在设定时再按一次以取消。 如果智能 APA 设定为开，在输入信号时会自动执行 APA。 1 按主机或遥控器上的 ?/1 键。

如果一段时间内没有按任何键，投影机将关闭。 如果在屏幕上显示关机信息时按投影机或遥控器上的 ?/1，投影机将重新启动。 请勿在投影灯点亮后立即关闭投影机。否则可能会导致投影灯故障 （无法点亮

2 拔掉电源插座中的交流电源线。 在步骤 1 后，冷却扇将继续运转一段时间以减少内部蓄热，然而，在冷却扇停止 运转前，也可拔下交流电源线插头。

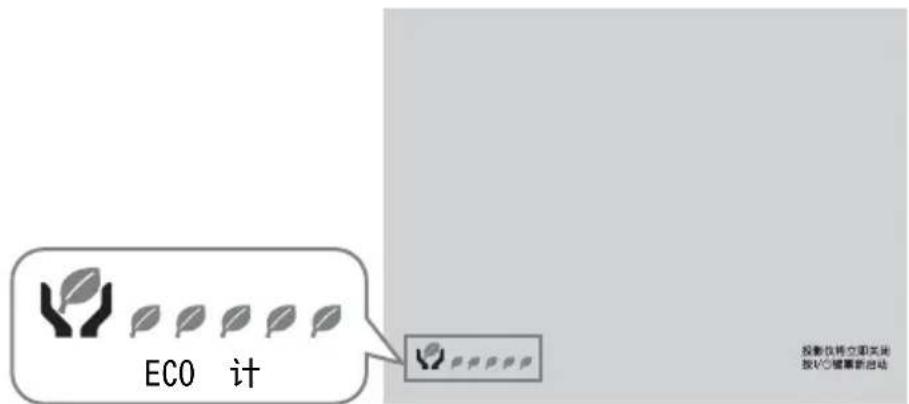

按住主机上的 ?/1 键数秒钟。 ECO 计

此计显示投影机 ECO 功能的当前效能。（有关 ECO 功能的详细说明，请参见 “ECO

MODE 键”，“自动节电方式”和 “投影灯模式”。）投影机关机时会显示叶子图标。 所显示图标的数量根据使用 ECO 功能而产生的节能效果而异。

可以在所有方向进行调节。 只能向左 / 右或向下调节。

指示灯能用于检查投影机的状态并通知您投影机运行异常。 如果投影机呈现异常状态，请依照下表查找问题。 ON/STANDBY 指示灯 LAMP/COVER 指示灯 状态 含义 / 解决方法 红色点亮 投影机处于待机模式。 绿色闪烁 • 投影机电源接通后投影机准备操作。

• 关闭投影机电源后，投影灯冷却。 绿色点亮 投影机电源开着。 橙色点亮 投影机处于自动节电方式 （投影灯关闭）。 红色闪烁 投影机处于异常状态。用闪烁次数表示症状。根据以下指导查 找问题。如果重新出现此症状，请向 Sony 公司专业技术人员

闪烁两次 内部温度异常升高。检查以下事项。

• 检查空气滤网是否阻塞。( 第 22 页 ) 闪烁六次 拔掉电源插座中的交流电源线。确认 ON/STANDBY 指示灯熄灭 后，将电源线重新插入电源插座，然后打开投影机。如果问题 仍存在，请咨询 Sony 公司专业技术人员。 其它闪烁次数 请向 Sony 公司专业技术人员咨询。 状态 含义 / 解决方法 红色闪烁 用闪烁次数表示症状。根据以下指导查找问题。 闪烁两次 投影灯盖或空气滤网盖安装不牢固。( 第 20、22 页 ) 闪烁三次 投影灯温度异常升高。关闭投影机，并等投影灯冷却后再打 开电源。如果此症状重新出现，则再次关闭投影机并取出投 影灯 （第 20 页），然后检查投影灯是否破损。 如果投影灯未破损，则装回投影灯并再次打开投影机电源。 如果此症状重新出现，则投影灯寿命可能已尽。在此情况下， 请更换新的投影灯 （第 20 页）。 如果投影灯破损，请勿自行更换投影灯。请向 Sony 公司专业 技术人员咨询。CS

如果投影图像上显示的信息或 LAMP/COVER 指示灯通知您须更换投影灯，则请更换新的 投影灯 （第 19 页）。

• 关闭投影机电源后，投影灯的温度仍然 很高。如果触摸投影灯，手指可能会被 烫伤。更换投影灯时，请在关闭投影机 电源后至少等候 1 个小时让投影灯充分

• 请勿在取下投影灯后让金属或易燃物 进入投影灯更换插槽，否则可能会导致 触电或火灾。请勿将手放进插槽内。

• 如果投影灯破损，请联系Sony公司专 业技术人员。请勿自行更换投影灯。

• 取下投影灯时，请务必抓住指定位置并 将其径直拉出。如果触碰指定位置以外 的投影灯部分，则您可能会被烫伤或受 伤。如果在投影机倾斜时拉出投影灯， 万一投影灯损坏，碎片可能散落并导致

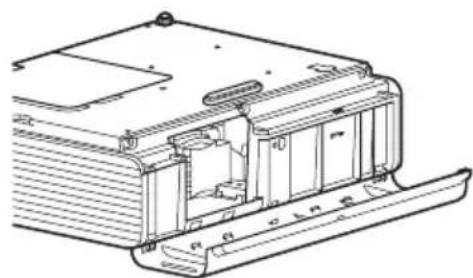

2 当投影灯已经充分冷却后，即可松 开 3 个螺丝打开投影灯盖。 安装到天花板上时，可以取下投影灯

注意防止投影灯盖因未固定而跌落。 当投影灯盖处于打开状态时，请勿对

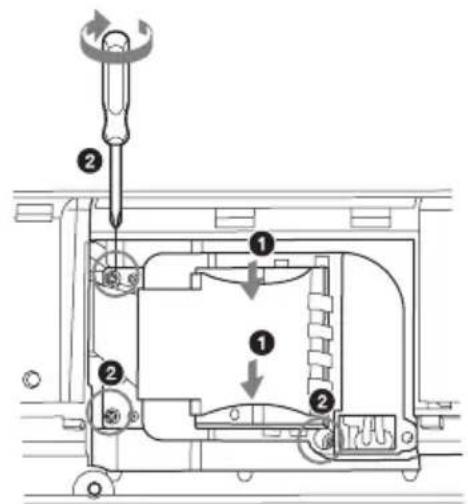

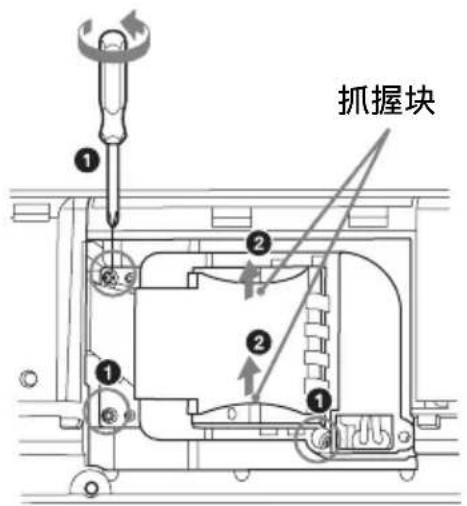

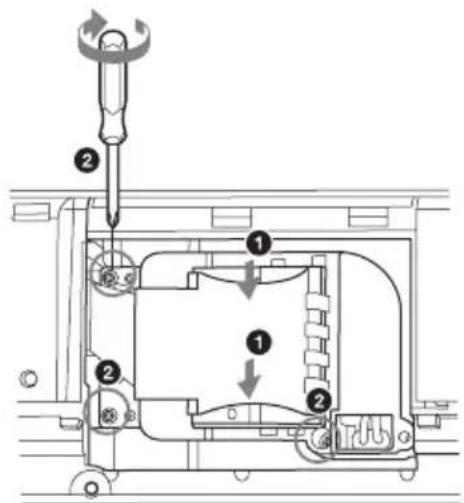

3 松开投影灯上的 3 个螺丝 （1）， 然后握住投影灯抓握块将其拉出 （2）。 4 将新的投影灯完全插入，使其固定 到位 （1）。拧紧 3 个螺丝 （2）。 确保投影灯和投影灯盖按原样牢固安 装。否则将无法打开投影机电源。 5 关闭投影灯盖并拧紧 3 个螺丝。 6 将交流电源线连接至电源插座，然

选择操作设定菜单上的“重设投影灯 操作时间”，然后按 ENTER 键。当出 现信息时，请选择 “是”重设投影灯

当投影图像上出现信息时，请清洁空气滤网。 如果在清洁后仍然无法除掉空气滤网上的灰尘，请更换新的空气滤网。有关新的空气 滤网的详情，请咨询公司专业技术人员。 如果在显示信息后仍继续使用投影机，则灰尘可能积聚从而造成堵塞。因此，本机内部的温度可能会升高从而造成故障或火灾。 1 关闭投影机电源并从交流电源插座

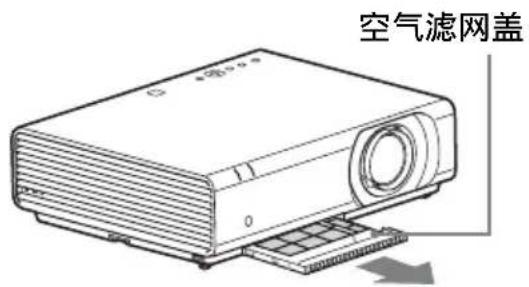

2 抽出空气滤网盖。 如果在电源打开并且交流电源线未与 交流电源插座断开时拆下空气滤网 盖，请勿触摸本机内部的风扇，否则

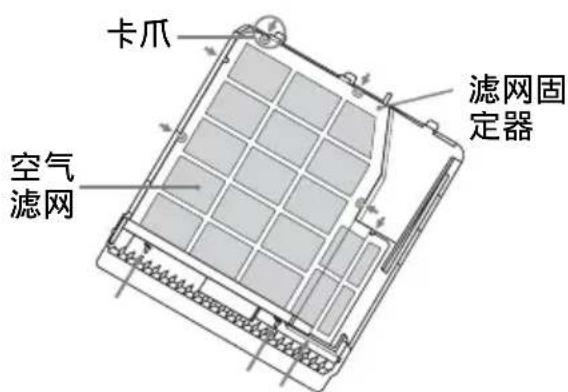

3 用吸尘器清洁空气滤网。 取下滤网固定器以取下空气滤网。 空气滤网包含 2 个滤网。 4 将空气滤网盖安装至本机。 确保牢固安装空气滤网盖。未正确安 装此盖可能会造成故障。
