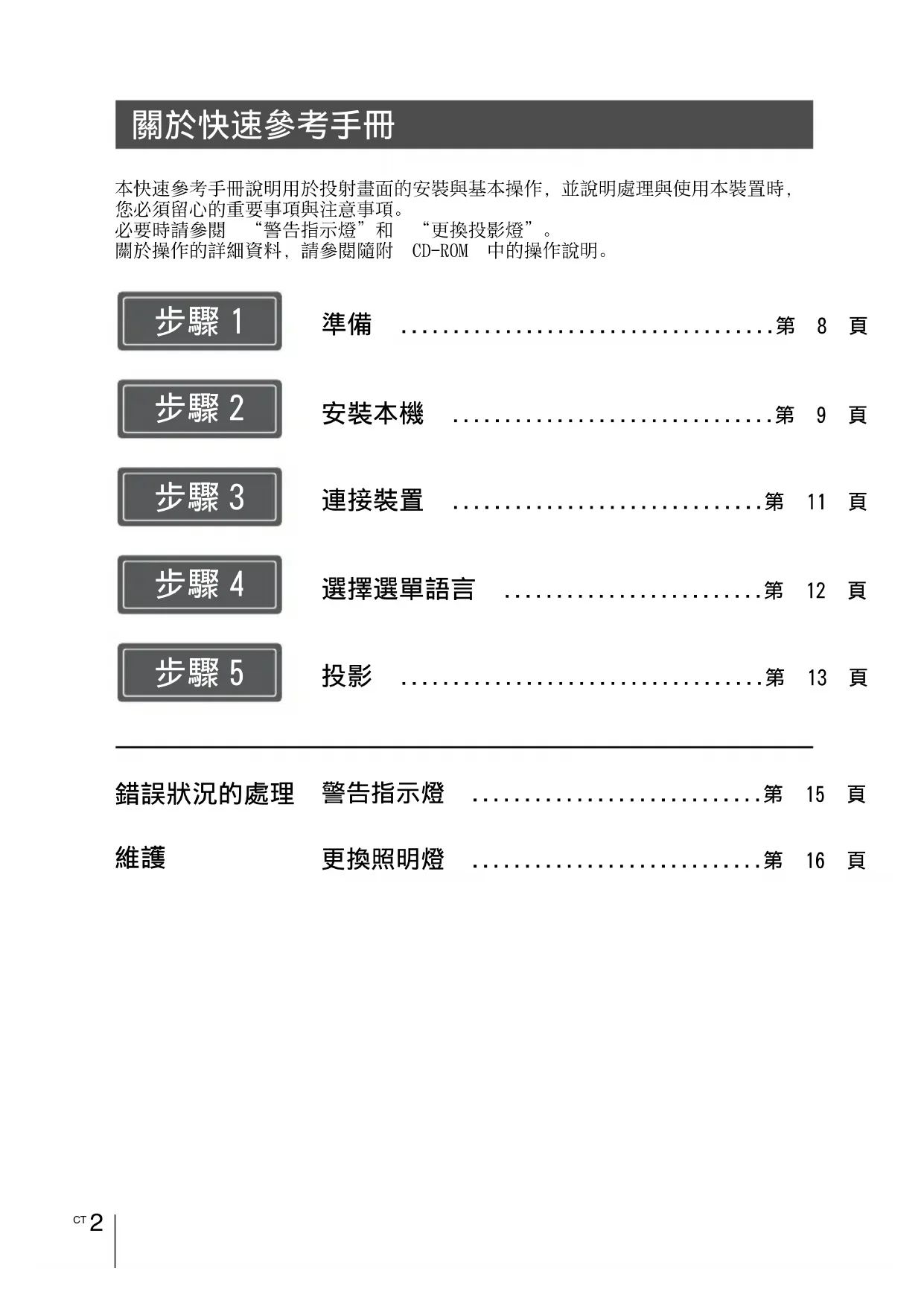

本快速參考手冊說明用於投射畫面的安裝與基本操作，並說明處理與使用本裝置時， 您必須留心的重要事項與注意事項。 必要時請參閱 “警告指示燈”和 “更換投影燈”。 關於操作的詳細資料，請參閱隨附 CD-ROM 中的操作說明。

在開始操作本裝置之前，請先仔細閱讀 本手冊，並保留本手冊以供日後參考。

若要避免起火或觸電危險，請勿將本機 器曝露在雨中或潮濕環境中。 為避免觸電，切勿擅自打開機殼檢修， 必須找合格人員為您服務。

當安裝本裝置時，請在固定線路中配置 一個可方便使用的斷電裝置，或將電源 插頭連接至靠近裝置且可方便使用的電 源插座。如果在裝置運作期間發生故 障，請操作斷電裝置以便將電源關閉，

基於安全，如果周邊裝置連線可能具有 極高的電壓，則不可將周邊裝置接頭連

1.使用符合各國適行安全法規的核准電 源線 （3 接腳）/ 設備接頭 / 具接地

2.使用符合正確電壓 （電壓、安培）的 電源線 （3 接腳）/ 設備接頭 / 插頭。 如果您對使用上述電源線 / 設備接頭 / 插頭有任何問題，請洽詢合個的維修人

- 如果更換的電池不正確，會有爆炸的 危險。僅使用製造商建議的同一種或 相當類型的電池進行更換。 - 棄置電池或本產品時，必須遵照相關 區域或國家的法律。請勿以將電池或 本產品投入火中或高熱烤箱的方式加 以棄置，否則可能會爆炸或引發火 災。請勿讓電池承受極低氣壓，否則 可能會爆炸，或是洩漏易燃液體或氣

- 請勿將電池置於高溫場所，如陽光直 射處或靠近火源處，否則可能會著 火、爆炸或引發火災。請勿將電池浸 入淡水或海水中，否則可能會造成觸

• AA 尺寸 （R6）錳電池或鹼性電池。 更換 / 棄置 3D 眼鏡電池的注意事項 若電池更換不正確，可能引起爆炸。 僅能使用製造商建議的相同或同類型電

關於 3D 眼鏡 3D 眼鏡透過藍牙技術與投影機通訊以顯 示 3D 訊號。 (a) 無線電設備運作的頻率波段：

(b) 無線電設備運作的頻率波段中發送 的最大無線電頻率功率：

束，RG2 IEC 62471-5:2015。

• 若有任何液體或固體滲入或掉入機殼 中，請拔下本機插頭，並請合格人員 檢查，然後才可繼續使用。

• 如果打算幾天不使用本機，請將本機 的插頭從牆上插座拔下。

• 只要本機的電源線仍連接在牆壁電源 插座上，即使本機的電源已經關閉， 但本機仍然未與交流電源斷開連接。

• 投影前，請務必先移除鏡頭蓋的保護 包裝。在鏡頭蓋存在的情況下投影可 能會因高溫而導致蓋子融化。

• 投影時，請勿將可能遮擋光束的物品 放置於鏡頭正前方。光束的熱量可能 會損壞物品。請使用圖像屏蔽功能關

使用 ?/1 (ON/STANDBY) 按鈕關閉電源 後，請勿在冷卻風扇仍運轉時斷開本機 與牆上電源插座的連接。

本機配備通風孔 （進氣與排氣）。請勿 阻塞通風孔或是在附近放置任何物品， 以免內部過熱，造成畫質變差或本機受

請保存原先的外箱和包裝材料；當您需 要運送本機時將十分便利。為了獲得最 大保護，請依照原廠包裝方式重新包裝

關於 LCD 投影機 LCD 投影機採用高精度技術製造。不過， 您可能會發現細小的黑點和 / 或亮點 （紅色、藍色或綠色）一直出現在 LCD 投影機上。這是製造過程的正常結果，

此外，當您使用多個 LCD 投影機投射到 螢幕上時，即使其型號相同，這些投影 機之間的色彩重現可能不同，因為每台 投影機的色彩平衡設定可能不同。

如果安裝投影機的地方室內溫度快速改 變，或是將投影機從寒冷的地方突然移 至溫暖的地方，投影機內可能會產生凝 結。由於凝結可能造成故障，因此請小 心調整空調機的溫度設定。如果產生凝 結，讓投影機電源打開擱置約兩小時後

• 由於未針對傳輸裝置採取適當的安全 措施、因傳輸規格造成無法避免的資 料洩漏，或是任何安全問題所導致的 任何損壞，SONY 恕不負責。

• 視操作環境而定，網路上未經授權的 第三方可能可以存取本機。連接本機 至網路時，請確定確認網路受到安全

• 為了安全考量，使用連接網路的本機 時，強烈建議透過網頁瀏覽器存取控 制視窗，並變更原廠預設值的存取限 制設定 （請參閱操作說明中的 “使用

• 在進行設定期間或進行設定之後，請 勿在網頁瀏覽器中瀏覽任何其他網站。 由於仍在網頁瀏覽器中維持登入狀態，CT

完成設定時請關閉網頁瀏覽器，以防 止未經授權的第三方使用本機或是有

為保持本裝置的性能與可靠度，請在裝 置與牆壁之間留下空間，如圖所示。 來自於空調機，或本機或其他裝置通風 孔的空氣可能會造成螢幕震動。請勿將 本機安裝於空調機或這些裝置通風孔送 出的空氣會吹到本機正面的區域中。

在本機周圍留下 30 cm 以上的空間。

將本裝置安裝於這種位置，可能會因為 濕氣凝結或溫度上升而導致裝置故障。

無論在保固期內外，對於將本機用於 非一般家庭使用所導致的任何損壞， SONY 恕不負責。

前 / 後和左 / 右傾斜 請避免以超過 15 度的傾斜角度來使用本

請勿將本裝置安裝於水平表面或天花板 之外的任何位置。將本裝置安裝於那些 位置可能造成色彩不一致，或降低投影

在 1500 m 或更高的海拔使用本機時，將 設置 選單上的 “高海拔高度模式” 設定為 “開”。在高地使用本機時，若 未設定此模式，可能會造成不良影響， 例如降低某些元件的可靠性。

• 切勿自行將投影機安裝在天花板上或 搬運投影機。務必洽詢合格的 Sony 人

• 將本機安裝在天花板上時，務必使用 安全鋼索線等以防止本機掉落。請將 安裝工作委託給有經驗的承包商或安

• 將投影機安裝在天花板上時，必須使 用 Sony 支架或建議的同等支架進行安

15°或以上 將本機安裝在天花板上的安全注

請檢查包裝箱，確定含有下列物品：• 遙控器 (1) VPL-VW570ES：RM-PJ24VPL-VW270ES：RM-PJ28• AA (R6) 電池 (2)• 鏡頭蓋 (1)購買投影機時，鏡頭蓋在鏡頭上。請在使用投影機之前取下鏡頭蓋。• AC 電源線 (1)• 快速參考手冊 （本手冊） (1)• 操作說明 （CD-ROM）(1)處理遙控器時的注意事項• 請小心握持遙控器。請勿讓它掉落或遭到踩踏，或噴濺到任何液體。• 請勿將遙控器置於靠近熱源或遭受直接日照之處，或潮濕的房間內。您可使用電腦上所安裝的 Adobe Reader閱讀手冊。您可免費從 Adobe 網站下載 Adobe Reader。 1 開啟CD-ROM中的 index.html檔案。 2 選擇並按一下希望閱讀的手冊。 若您遺失或損壞 CD-ROM，可向 Sony 經銷商或 Sony 服務櫃台購買新品。

下壓並滑動以便開啟。先插入電池的 E 側。 使用 CD-ROM 手冊 注意9

2 將交流電源線連接至本機後，將交 流電源線插入牆壁電源插座。

將 AC 電源線連接本裝置之後，ON/STANDBY 指示燈可能閃爍橙色。指示燈正在閃爍時可能無法控制本裝置，但這不是故障。請等到指示燈停止閃爍並穩定亮紅色。

3 按下 ?/1 （ON/STANDBY）按鈕開啟

按下 LENS ADJUSTMENT （FOCUS）按

鈕顯示鏡頭對焦調整窗口 （測試模 式）。然後按下 M/m/</, 按鈕調

按下 LENS ADJUSTMENT （ZOOM）按鈕

顯示鏡頭縮放調整窗口 （測試模 式）。然後按下 M/m/</, 按鈕調

閃爍綠燈數十秒，然後亮起綠燈。 本機正面CT

按下 LENS ADJUSTMENT （SHIFT）按

鈕顯示鏡頭移位調整窗口 （測試模 式）。然後按下 M/m/</, 按鈕調

VPL-VW270ES a 調整對焦。 反覆按下 PATTERN 按鈕顯示鏡頭對焦 調整窗口 （測試模式）。然後按下 M/m/</, 按鈕調整影像對焦。 b 調整影像尺寸。 反覆按下 PATTERN 按鈕顯示鏡頭縮放 調整窗口 （測試模式）。然後按下 M/m/</, 按鈕調整影像尺寸。 c 調整影像位置。 反覆按下 PATTERN 按鈕顯示鏡頭移位 調整窗口 （測試模式）。然後按下 M/m/</, 按鈕調整到影像的適當

如果本機安裝在不平整的表面上，請使 用前側撐腳 （可調整）使本機保持水

1.78:1 (16:9)2.35:11.85:11.33:1 (4:3)虛線顯示各長寬比的螢幕尺寸。 如需詳細資訊，請參閱隨附 CD-ROM 內 操作說明中的 “連接和準備”。11

• 正確插入纜線插頭；插頭處連接不良可能會造成故障或影像品質差。拉出纜線時， 務必從插頭拉出，而不是拉纜線本身。

至 HDMI 輸出 HDMI 纜線 （非附件）

使用有指定纜線類型標誌的高級高速 HDMI 纜線。 如需詳細資訊，請參閱隨附 CD-ROM 內操作說明中的 “連接和準備”。CT

您可選擇用於顯示選單與其他螢幕顯示 所用的語言。若要變更目前選單語言， 請以選單畫面設定所要的語言。 1 按下 MENU。

2 按下 M/m 以選擇 Setup 選單，

顯示所選選單的設定項目。 3 按下 M/m 以選擇“Language”，然

4 按下 M/m/</, 選擇語言，然後

1 開啟本機和連接本機的設備。 2 按下 INPUT 在螢幕上顯示輸入面

3 選擇要顯示影像的設備。 反覆按 INPUT 或按 M/m/ （輸入）選擇要投影的設備。 1 按 ?/1 (ON/STANDBY) 按鈕。 螢幕上出現 “斷電 ?”訊息。 2 此訊息消失前再次按下 ?/1 (ON/ STANDBY) 按鈕。

ON/STANDBY 指示燈閃爍綠燈，且風扇持續運轉以減少內部熱量。風扇停止，且 ON/STANDBY 指示燈從閃爍綠燈變成恆亮紅燈。電源完全關閉，然後您可以斷開 AC 電源線的連接。切勿在指示燈閃爍時斷開 AC 電源線的連

若不執行上述步驟，按住 ?/1 （ON/STANDBY）按鈕約 1 秒也可關閉本機。

範例：檢視本機 HDMI 1 接頭所連接視訊設備中的影像。 如需詳細資訊，請參閱隨附 CD-ROM 內 操作說明中的 “投影”。CT

按 CALIBRATED PRESET 按鈕之一。

CALIBRATED PRESET 按鈕

CINEMA FILM 1 這種影像品質適用於再現主要正片的高度動態和清晰的影

CINEMA FILM 2 這種影像品質適用於基於影院 膠片 1 再現電影院典型的

REF 這種影像品質設定適用於忠實再現原始影像品質，或適用 於欣賞不經任何調整的影像品質。 TV 這種影像品質適用於觀看電視節目、體育運動、音樂會和

PHOTO 非常適用於投影用數位相機拍攝的靜態影像。 GAME 這種影像品質適用於玩遊戲，具有非常柔和的色彩且反應

BRT CINE 這種影像品質適用於在客廳等明亮的環境中觀看電影。 BRT TV 這種影像品質適用於在客廳等明亮的環境中觀看電視節 目、體育運動、音樂會和其他視訊影像。 USER 調整影像品質以滿足您的需求，然後儲存設定。原廠預設 設定與 “REF”相同。 如需詳細資訊，請參閱隨附 CD-ROM 內操作說明中的 “投影”。15

如果投影機出現任何故障，ON/STANDBY 或 WARNING 指示燈會亮起或閃爍。

如果在採取上述方法後症狀仍然存在，請洽詢合格的 Sony 人員。如果指示燈閃爍的方式不是上述任何一種，請用本機遙控器或控制面板上的 [/1 （開 / 待機）按鈕關閉電源，然後再開啟電源。如果症狀再次出現，請洽詢合格的 Sony 人員。

指示燈閃爍 / 亮起 閃爍次數 原因和解決方法兩次 關好照明燈蓋，然後旋緊螺絲。三次 照明燈溫度異常高。關閉電源，等待照明燈冷卻，然後再次開啟電源。如果症狀仍然存在，照明燈的使用壽命可能已結束。在此情況下，請更換新的 兩次 內部溫度異常高。檢查以確保通風孔未阻塞，或者是否在高海拔地區使用本 三次 風扇損壞。請洽詢合格的 Sony 人員。 ON/STANDBY WARNING （閃爍紅燈）（亮起紅燈）（閃爍紅燈）（閃爍紅燈）兩個指示燈均閃爍 若有任何問題或畫面上顯示錯誤訊息，請參閱隨附 CD-ROM 內操作說明中的 “故障排除”。CT

用作光源的照明燈具有特定的使用壽命。照明燈變暗、影像的色彩平衡變奇怪，或是螢幕上出現 “請更換照明燈 .”時，照明燈的電量可能已耗盡。請立即更換新的照明燈 （非附件）。 用作光源的照明燈使用壽命因安裝環境或使用情況而異。避免在開啟照明燈後過數分鐘才關閉照明燈， 這樣可以延長照明燈的使用壽命。操作所需工具：• 投影機照明燈 （選購）VPL-VW570ES：LMP-H280VPL-VW270ES：LMP-H220• 標準十字螺絲起子• 布 （防刮傷）

• 用 ?/1 （ON/STANDBY）按鈕關閉本機後，照明燈仍熱燙。如果您觸碰照明燈，可能會燙傷手指。更換照明燈時，請等待至少 1 小時，讓照明燈冷卻。• 請勿觸碰照明燈表面。如果觸碰，請用軟布擦掉指紋。• 若本機安裝在天花板上，更換照明燈要特別小心。• 更換天花板上的本機照明燈時，請勿站在照明燈蓋正下方。取下照明燈門（內蓋）時，避免扭轉。如果照明燈炸開，碎片可能會造成人身傷害。• 取下照明燈具時，務必保持水平，然後筆直向上拉。請勿傾斜照明燈具。如果您在照明燈具傾斜的狀態將其拉出，若照明燈破裂，碎片可能散射，造成人身受傷。• 請務必使用指定的投影燈進行更換。如果使用非指定的投影燈，本機可能發生

• 更換照明燈前，務必關閉本機並拔下電源線，然後確定 ON/STANDBY 指示燈已關

1 關閉本機，然後拔下 AC 電源線。 2 在桌子等平面上設置本機時，請放 一塊布，以免刮傷表面。將本機放

確定本機放置在穩定的表面上。 3 在按住照明燈蓋圖示中指示的 部分的同時，滑動 1 然後打開 2

4 用十字螺絲起子旋鬆照明燈門 （內蓋）螺絲，然後打開照明燈

5 用十字螺絲起子旋鬆照明燈上的 3 個螺絲。抬起把手，然後將照明燈

6 握持新照明燈的把手，牢牢推入到 底，然後旋緊 3 個螺絲。 小心不要觸碰本機內部的光學區塊。 7 關閉照明燈門 （內蓋），然後旋緊

如果 “設定鎖定”設定為 “等級 B”，

請勿將手放在照明燈更換插槽內，而且 請勿讓任何液體或其他物體進入插槽，

• 若要清除螢幕上顯示的訊息，請按一下 遙控器或本機控制面板上的任何按鈕。 更換損壞的天花板安裝式照明燈的注意

本機安裝在天花板上時，將照明燈門 （內蓋）打開 30 度提起後緩慢水平滑動 以取下。避免扭轉照明燈門 （內蓋）。

照明燈含水銀。使用過的螢光燈管的處 理規則視您的居住地而異。請依照您所 在地區的廢棄物處理政策。18
