flraGをCONア-線を 連トか拔<接統せ

電源一卜为傷か上、火災和感電的原因をるごさは

·周边の壁や物か離て設置てくさい（10）一。

万一誤了飲丶心丶不丶是丶、室息 三恐扎造足士的成才当医師已相談<得

□口紹克夕一に下がら

禁止

落下てけの原因に

子供けは使用させない

禁止

電源一和接統一上足引掛的、口工一倒扎落士了之原因于

用之手電源的拔差在 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电话

本機持馬運求和是落下口注意<。落下社和□工夕一加填）、方的原因

遮光了物以热的变形怎的影响与之的加有）投写一时的中断的和是：克子一一三不機能

卡卜不的力八一類はか固定す

指示

RIMP8）1個必要。破裂的原因をに求うの上、RIM2025

警告

6CONBü-一夕一側面的出力先外部DIsPleI以变更。

前脚部（调整可）出的状態。本機上加強押之無以得故的原因に

電源を切る

1本体たはリモンの I/0 泥を押す。

沙卜dunが開始、電源が才さは。

2電源一卜を拔<。

警告使用者：此為甲類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種情況下，使用者會被要求採取某些適當的對策。

本快速参考手册说明投影图像的基本操作。同时也介绍您在处理和使用本产品时必须注意的重要注意事项和警告事项。

请根据需要参阅 “電指示灯燈”參數和 “電清洁空气滤网燈”。

有关操作的详细信息，请参阅附送 CD-ROM 内含的使用说明书。

步骤1

准备 第9页

步骤2

连接 第11页

步骤3

投影 第12页

指示灯 第 16 页

清洁空气滤网 第 18 页

机型名称：数据投影机使用产品前请仔细阅读本书，并请妥善保管。

警告

为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。
为防止触电严禁拆开机壳，维修请咨询具备资格人士。

警告

此设备必须接地。

注意

如果更换的电池不正确，就会有爆炸的危险。

只更换同一类型或制造商推荐的电池型号。处理电池时，必须遵守相关地区或国家的法律。

注意

RM-PJ8遥控器附带一枚锂电池（CR2025）。

为避免爆炸风险，请使用锂电池（CR2025）。

警告

在安装此设备时，要在固定布线中配置一个易于使用的断电设备，或者将电源插头与电气插座连接，此电气插座必须靠近该设备并且易于使用。在操作设备时如果发生故障，可以切断断电设备的电源以断开设备电源，或者断开电源插头。

注意

LAN 接口注意事项

为安全起见，请勿将可能有过高电压的外围设备配线用连接器连接到本端口上。

警告

1. 请使用经过认可的电源线（3芯电源线）/设备接口/带有接地点的插头，并且都要符合所在国家的安全法规。

2. 请使用符合特定额定值（电压、电流）的电源线（3芯电源线）/设备接口/插头。

如果在使用上述电源线/设备接口/插头时有任何疑问，请咨询合格的维修人员。

警告

本设备符合CISPR32的A类标准。在住宅区中使用时本设备可能会造成无线电干扰。

重要

设备铭牌位于底部。

有关安装支架、墙壁或天花板安装的说明，请咨询Sony专业人员。

IEC 60825-1:2014

1 类激光产品

与任何明亮光源一样，请勿凝视光束，RG2IEC62471-5:2015。

警告

使用时请不要看镜头。

注意

未按照此处规定的程序使用控制器、进行调整或操作可能会导致危险的辐射暴露。

注意

光学仪器与本产品一起使用会增加伤害眼睛的危险性。

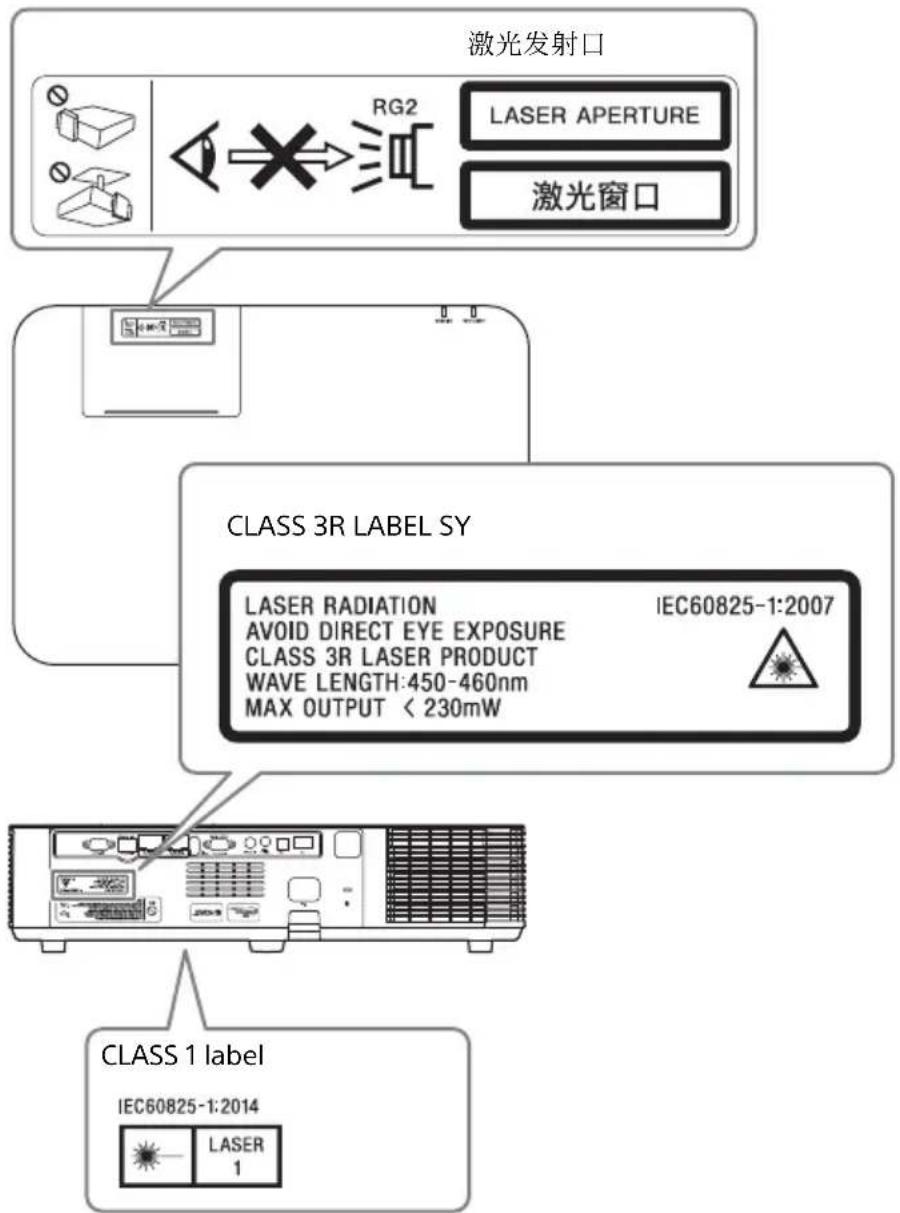

标签的位置信息

灯源规格

4.5W激光二极管

21 pcs*1

20 pc*2

波长： 450 - 460nm

*1: VPL-PHZ10

*2: VPL-PWZ10

自本机镜头的光束发散角

机型名称 最大变焦： 最小变焦：

VPL-PHZ10/PWZ10 42^ 30^

使用前须知

安全须知

• 请检查本机的工作电压是否与当地的供电电压一致。如果需要电压适配器，请向Sony公司专业技术人员咨询。
• 万一有液体或固体落入机壳内，请拔下本机的电源插头，并请Sony公司专业技术人员咨询检查后方可继续使用。
• 数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。
• 拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。
• 墙上电源插座应安装于设备附近使用方便的地方。
• 即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。
• 使用时请不要看镜头。
  ·打开投影机电源时，确保无人注视投影镜头。
• 请勿让儿童单独使用本机。
• 请不要将手或物品放在通风孔附近，注意排出的空气较热。
• 当您调节本机的高度时，小心不要让撑脚（可调节）夹到您的手指。不要在调节器伸出的状态下用力按压投影机的顶部。
• 请使用前臂和后臂同时进行操作。
• 搬运本机时，请务必要由两个人握紧本机的两边。
  避免使用带低压限制的延长线，否则可能造成短路和人身事故。
• 在移动安装于地板上的投影机时，不要将手指卡入装置和地面之间。
  ·小心避免将手指卡入冷却扇中。
  ·投影机箱打开和箱盖打开时，不得搬运投影机。

• 不得将本机安装在靠近电暖炉或排气管等热源的位置，也不得放置于易受阳光直射、灰尘过多、潮湿、机械振动或冲击的位置。
  如果用户拆解、修理或改装本机，可能会对用户安全造成严重问题。
  如果投影机故障或损坏，请向Sony公司专业技术人员咨询。
  如果通风孔堵塞而造成内部热量蓄积可能导致火灾或损坏本机。若要保持通风良好并防止内部热量蓄积，请遵守以下事项：

• 请在本机与墙壁或其他物体之间留出足够空间（第6页）。

• 请避免使用物品遮盖通风孔（排气/进气）。

• 请勿将本机放置于出厂包装纸、软布、纸、垫子或纸片等物品表面上。通风孔可能会吸入这些物品。

• 在投影期间请勿在镜头面前放置可能会遮挡光线的物品。来自光线的热量可能会造成物品损坏。请使用图像静音功能停止投影。

• 请勿将安全棒用于防止偷窃或安装本机。如果使用安全棒提起本机或悬挂本机，可能会造成本机掉落和损坏，并可能导致人员受伤。

致经销商

• 在天花板上安装投影机时，必须使用Sony支架或推荐的同类支架进行安装。
• 当安装至天花板时，务必牢牢固定箱盖。

注意

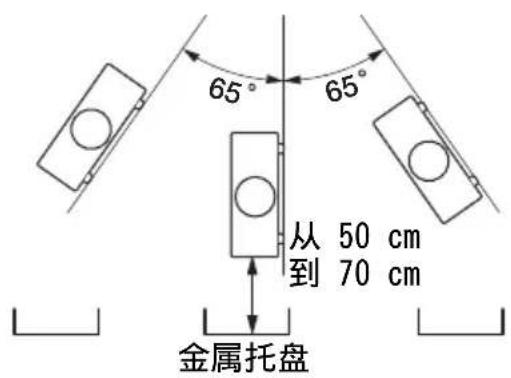

以图示角度安装本机时，如果通风孔朝下，请在通风孔正下方如下图所示的距离处安装一个金属托盘（最小 40cm× 40cm ）。

确保不会有异物或液体进入通风孔。

直立（本机控制面板面朝下）

在天花板上安装本机的安全注意事项

• 切勿自行将投影机安装在天花板上或移动投影机。请务必咨询您购买投影机的商店或专业安装人员。
• 在天花板上安装木机时，请务必使用安全绳等，以免本机掉落。有关安装，请务必咨询您购买投影机的商店或专业安装人员。

安装须知

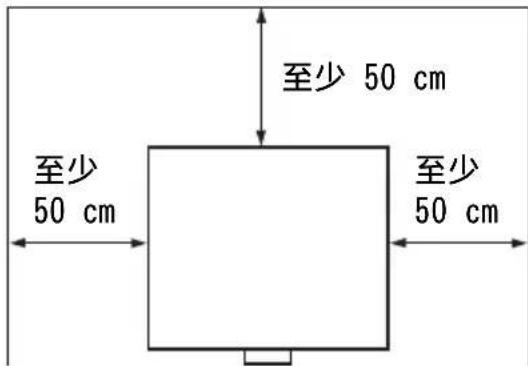

• 安装本机时，请在墙壁等与本机之间留出如图所示空间。

• 请避免在温度或湿度非常高，或温度非常低的场所使用本机。

• 请避免将本机安装在受空调的冷暖风直接吹拂的地方。在这样的场所安装可能会由于湿气凝结或温度升高而导致本机故障。

• 避免将本机安装于温度或烟雾传感器附近。在这样的场所安装可能会导致传感器的误动作。

• 勿将本机安装在多尘或多烟雾的环境中。否则，空气滤网会被堵塞，并可能导致本机故障或损坏。

• 当在海拔1500米或更高的地区使用投影机时，请将“安装设定”菜单中的“高海拔高度模式”设置为“开”。当在高海拔地区使用本机时，如果没有

设定此模式，可能会产生不良的影响，诸如降低某些组件的可靠性。

• 正确设定安装菜单上的“安装位置以适合安装角度。继续使用错误设定可能会影响组件的可靠性。

关于清洁投影窗口和机壳

• 清洁前务必断开交流电源线与交流电源插座的连接。
• 如果使用脏布擦拭本机，可能会刮伤机壳表面。
• 如果本机暴露于杀虫剂等挥发性物质中或本机长时间与橡胶或乙烯基树脂产品接触，本机的表面涂层会被破坏或脱落。
• 请勿用手触摸投影窗口。
• 关于清洁投影窗口表面：请用眼镜清洁布等软布轻轻擦拭投影窗口。使用稍微浸过水的软布可以擦除顽固的污渍。切勿使用酒精、苯或稀释剂等溶剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布。
• 清洁机壳：使用软布轻轻擦拭机壳。使用稍微浸过中性清洁剂并拧干的软布可以擦掉顽固的污渍，然后使用柔软的干布进行擦拭。切勿使用酒精、苯或稀释剂等溶剂，或者酸性、碱性清洁剂或洗擦剂以及化学清洁布。

关于照明

为了获得最佳图像，不应该让屏幕的前面暴露在直射照明或阳光下。

关于散热

本投影机机壳的温度可能会在使用中或使用后马上升高；但这并非故障。

屏幕

当在不平整的表面使用屏幕时，根据屏幕与本机之间的距离或变焦放大倍数的不同，极少数情况下可能会在屏幕上出现条纹图案。这并非本机的故障。

冷却扇

投影机内部装有的冷却扇可以防止内部温度升高，但稍微有些噪声。这是制造过程的正常结果，并不表明出现故障。如果出现异常噪声，请向Sony公司专业技术人员咨询。

关于光源相关部件的检查

由于本机使用激光，当对光源相关部件进行维护或检查时，必须特别注意并在安全环境下进行。请务必咨询Sony公司专业技术人员。

关于废弃产品的处理

请不要将废弃的产品与一般生活垃圾一同弃置。

正确处置废弃的产品有助于避免对环境和人类健康造成潜在的负面影响。具体的处理方法请遵循当地的规章制度。

关于 LCD 投影机

本 LCD 投影机采用高精密度技术制造。然而，可能会在 LCD 投影机的图像上持续显示微小的黑点和 / 或亮点（红色、蓝色或绿色）。这是制造过程的正常结果，不代表故障。

并且，当您使用多台LCD投影机投影在一个屏幕上时，即使是相同型号，投影机间的色彩再现可能会有不同，因为各个投影机的色彩平衡可能设置各异。

关于湿气凝结

如果投影机安装地的室温急剧变化，或如果突然将投影机从寒冷的地方搬到温暖的地方，投影机中可能会出现湿气凝结。由于湿气凝结可能会造成故障，所以在调节空调温度设定时请小心。如果出现湿气凝结，请让投影机保持开启状态约两小时后再使用。

安全说明

• SONY 不对任何因传输设备安全措施操作不当、传输规格导致不可避免的数据泄露或任何种类的安全问题造成的损坏负责。
• 视操作环境而定，网络上未经授权的第三方可能可以访问本装置。将本装置连接至网络时，必须确认网络有安全保护。
• 通信内容可能会在不知情的情况下被信号附近的第三方拦截。使用无线 LAN 通信时，请采取适当的安全措施以保护通信内容。
• 出于安全性考虑，使用本装置连接到网络时，强烈建议通过网络浏览器来访问控制窗口并更改访问限制设定的出厂默认值（请参阅使用说明书中的“使用网络功能”）。同时建议定期更改密码。
• 进行设定时或完成设定后，请勿在网络浏览器中浏览任何其他网站。由于登录状态保留在网络浏览器中，完成设定时请关闭网络浏览器，以防未经授权的第三方使用本装置或运行恶意程序。

注意

• 在使用前请始终确认本机运行正常。无论保修期内外或基于任何理由，SONY对任何损坏概不负责。由于本机故障造成的利润损失等，无论是在保修期以内或者以外，SONY均不作任何赔偿。
• SONY 对本产品用户或第三方的任何索赔概不负责。
• SONY 对因任何情况导致终止或停止使用本机相关服务概不负责。

检查随机附件

RM-PJ8遥控器（1）

锂电池（CR2025）（1）

已安装电池。使用遥控器前，请撕下绝缘膜。

交流电源线 (1)

快速参考手册 (本手册) (1)

使用说明书 (CD-ROM) (1)

使用 CD-ROM 手册

可在安装了 Adobe Reader 的电脑上阅读手册。

可从 Adobe 网站免费下载 Adobe Reader。

1 打开CD-ROM中的index.html文件。
2 选择并单击您要读取的手册。

注意

如果您丢失或损坏CD-ROM，可从Sony经销商或Sony服务柜台购买新的。

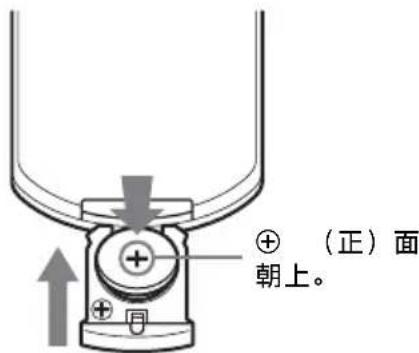

安装电池

1 拉出锂电池舱。

如图所示，用棍状物拉出电池舱。

2 插入锂电池。

3合上锂电池舱。

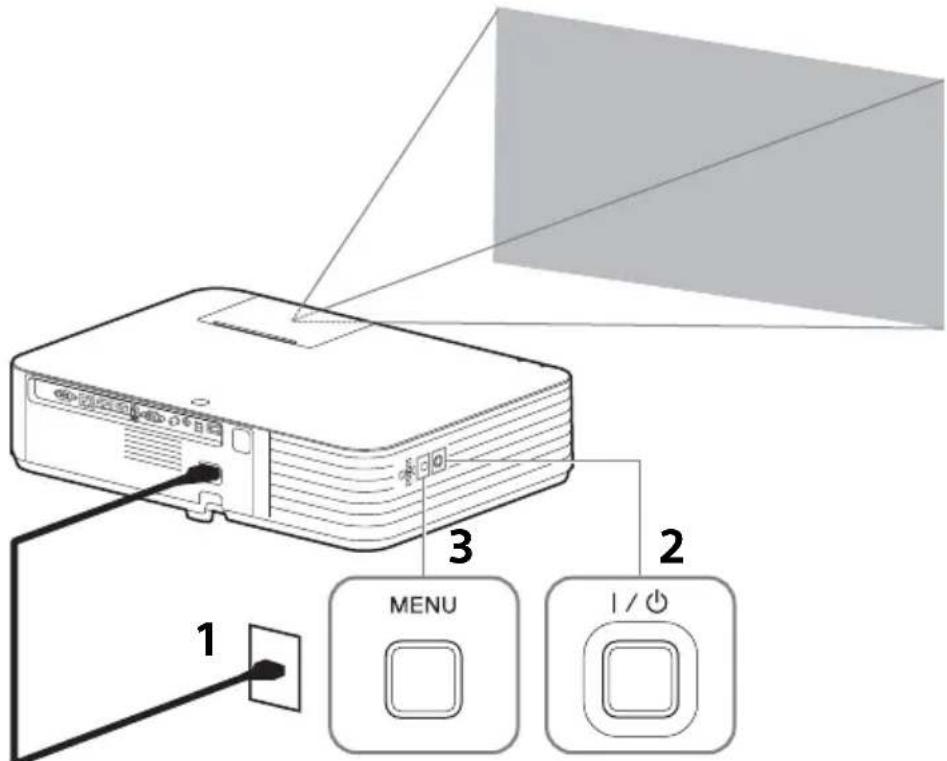

选择菜单语言

菜单、信息等显示语言的出厂设定为英文。若要更改画面显示语言，请按以下步骤操作：

1 将交流电源线插入墙上电源插座。

2 打开投影机。按主机上的I/0键或遥控器上的I键。

3 按 MENU 键显示菜单。如果画面显示模糊，请调节投影图像的聚焦、尺寸和位置（第13页）。

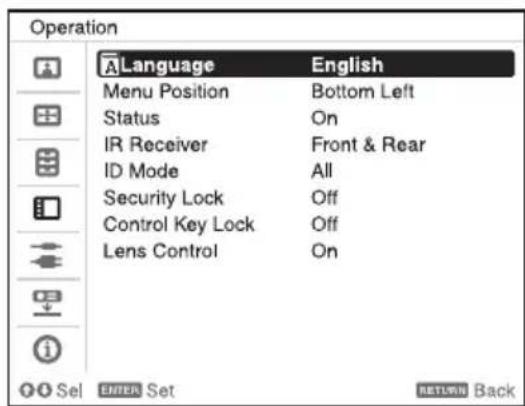

4 选择菜单语言。 ① 按 或 键选择Operation（）菜单，然后按ENTER键。 ② 按 或 键选择“Language（A）”，然后按ENTER键。

③ 按 / / / 键选择一种语言，然后按ENTER键。

5 按 MENU 键关闭菜单画面。

步骤2

连接

注意

• 进行任何连接前关闭所有设备。
• 每项连接请使用正确的电缆。
• 牢固插入电缆插头；连接松动可能会降低图像信号质量或引起故障。在拔掉电缆时，必须握住插头拔，不可拉扯电缆本身。
• 有关详细信息，另请参见所连接设备的使用说明书。

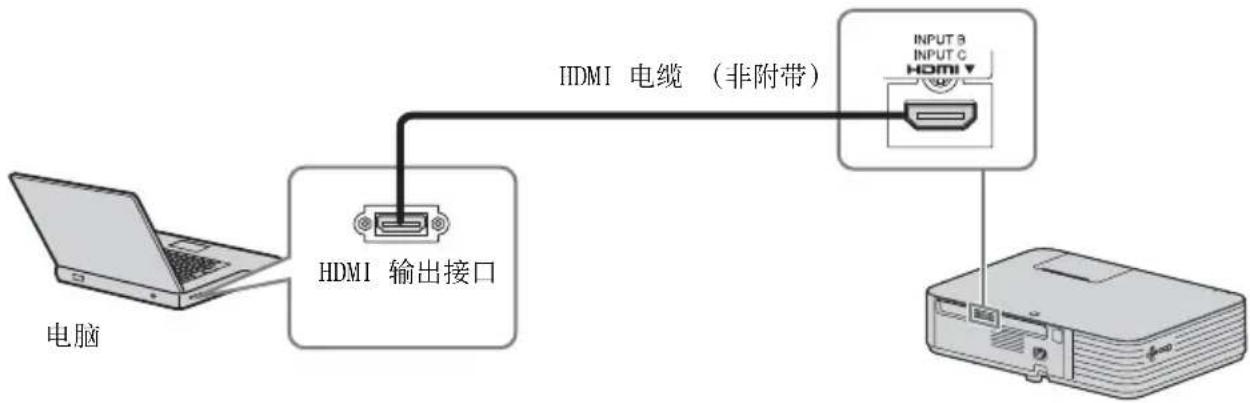

连接电脑

用于连接配有HDMI输出接口的电脑。

注意

• 使用标有 HDMI 标识的 HDMI 兼容设备。
• 使用标有 HDMI 标识的高速 HDMI 电缆（建议使用 Sony 产品）。
• 本投影机的 HDMI 接口不兼容 DSD (Direct Stream Digital, 直接流数字) 信号或 CEC (Consumer Electronics Control, 消费电子控制器) 信号。

有关其他连接方法的信息，请参阅附送CD-ROM中包含的使用说明书中的“连接投影机”。

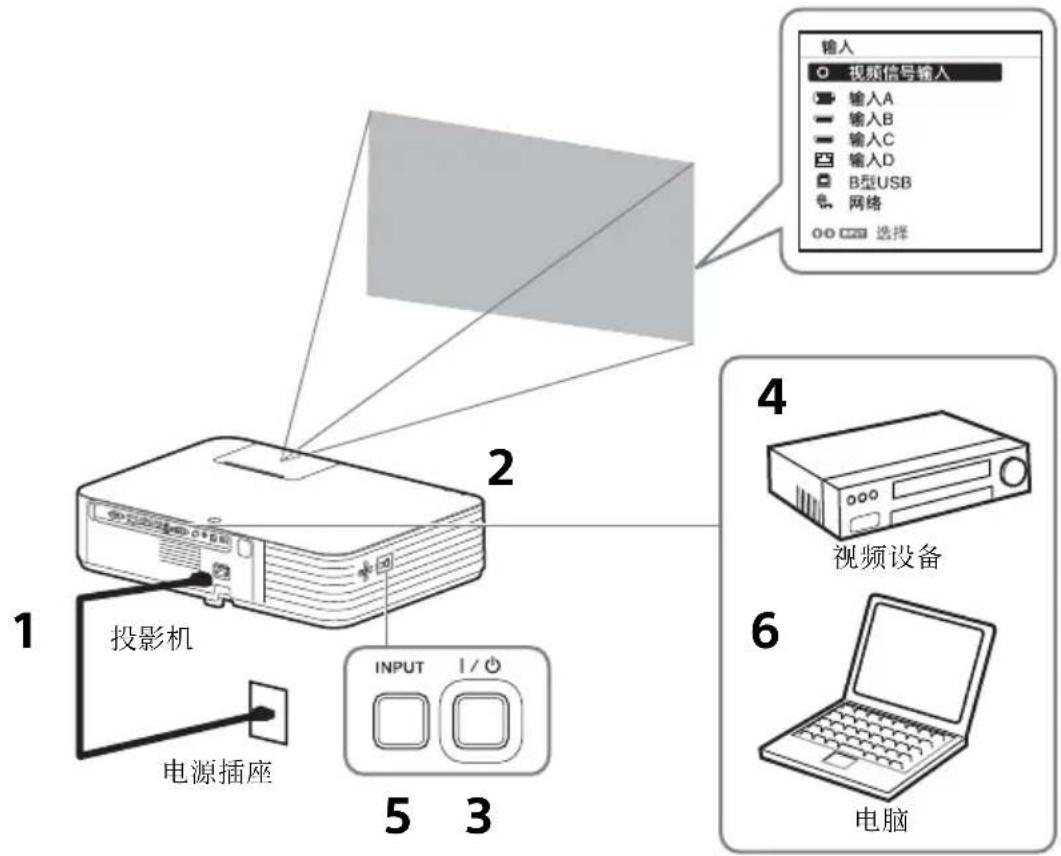

投影图像

投影的图像大小视投影机与银幕之间的距离而定。安装投影机要使投影的图像符合银幕大小。有关投影距离与投影图像大小的详细说明，请参阅附送CD-ROM中包含的使用说明书中的“投影距离和镜头移位范围”。

1 将交流电源线的插头插入电源插座。
2 将所有设备连接至投影机（第11页）。
3按1/0 键以打开本机。
4 打开连接的设备。
5 选择输入源。

按投影机上的 INPUT 输入选择键，在银幕上显示输入源切换菜单。反复按 INPUT 输入选择键或按 / 键选择要投影的图像。

6投影电脑图像时，将电脑输出切换为外接显示器。切换输出方法因电脑类型而异。

（例如）

若要通过USB连接播放视频和音频，请参阅“通过USB连接播放视频和音频”。
若要通过网络使用发表功能，请参阅“网络发表功能”。

7调节投影图像的聚焦、尺寸和位置（第13页）。

调节投影图像的聚焦、尺寸和位置

聚焦尺寸（缩放）位置（镜头移位）
聚焦杆	缩放控制杆	横向镜头 移位拨盘 纵向镜头 移位拨盘

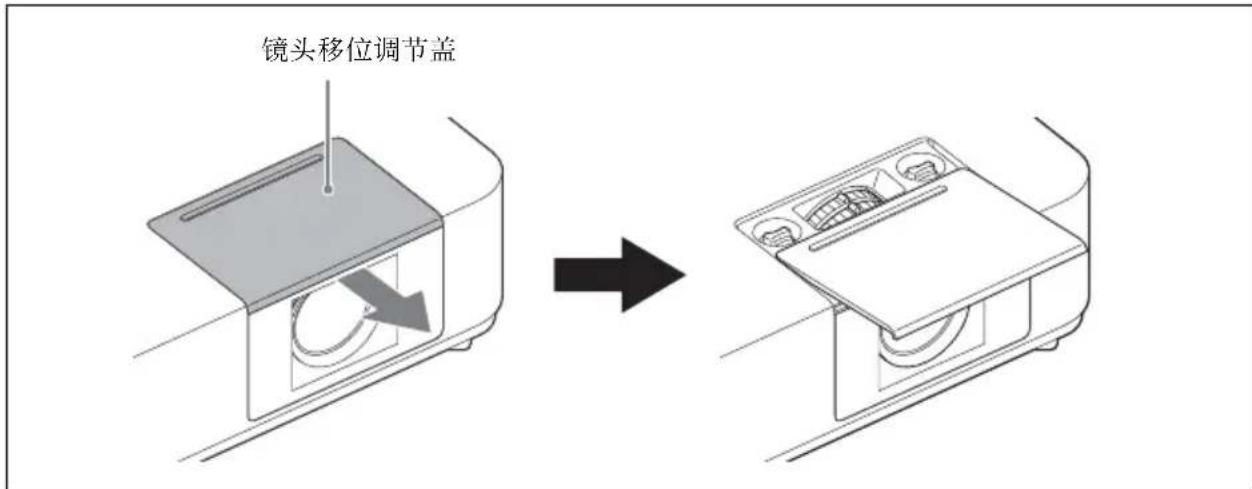

如下滑动镜头移位调节盖。

用前撑脚 （可调节）调节投影机的倾斜度

通过使用前撑脚（可调节）改变摄影机的倾斜度，可调节投影图像的位置。

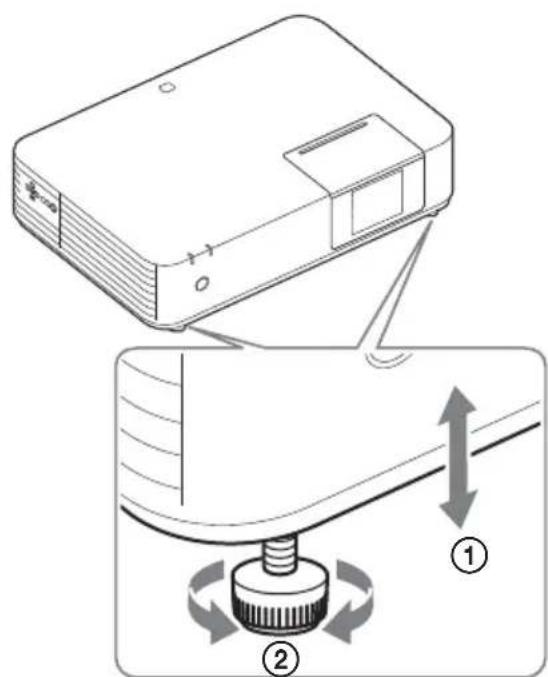

如何改变角度

1 按住此按钮，将主机升高到所需角度。
2 若要精确定位，请转动本机底部的左右前撑脚 （可调节）。

注意

• 小心不要让投影机压到您的手指。
• 请不要在前撑脚 （可调节）顶起状态下用力按压投影机的顶部。这可能会引起故障。

关闭电源

1 按主机或遥控器上的I/O键投影机开始关机并关闭电源。
2 拔掉电源插座中的交流电源线。

如需进一步调节投影图像，请参阅附送CD-ROM中包含的使用说明书中的“投影/调节图像”。

指示灯

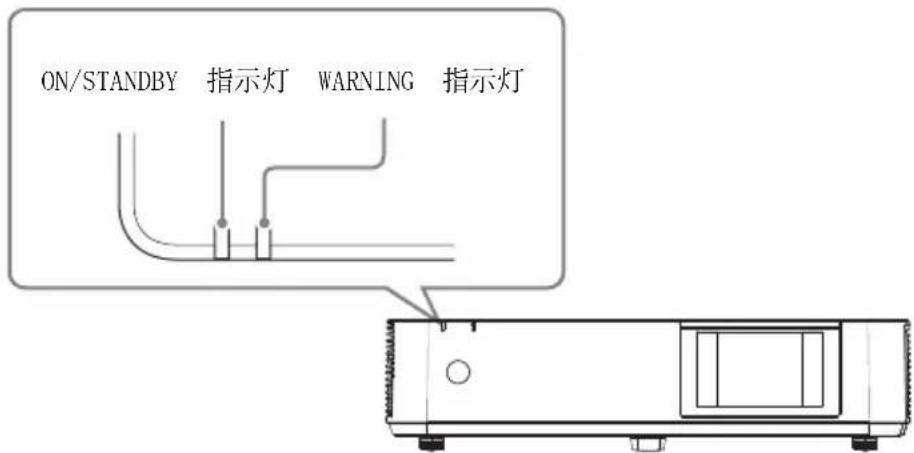

通过检查正面的ON/STANDBY指示灯和WARNING指示灯的点亮／闪烁状态可以检查投影机状态或异常。如果指示灯以红色闪烁，请根据“警告指示灯和解决方法”（第17页）解决问题。

操作状态指示

指示灯状态 操作状态 含义
(熄灭)	待机 电源供至投影机且投影机根据设定处于待机模式。
(熄灭)	预热 投影机在开机后预热。
(熄灭)	电源开启 投影机准备投影。
(熄灭)	其他待机状态 投影机处于无输入（灯光关闭）、快速重新启动待机模式或者扬声器设置为“始终开”。

警告指示灯和解决方法

指示灯状态	闪烁次数	含义	解决方法
(红色点亮)	(红色闪烁)	两次空气滤网未牢固安装。		查看空气滤网的安装方式并牢固安装。
		三次光源未正确点亮。拔下交流电源线插头并确保ON/STANDBY指示灯熄灭,然后将交流电源线插头插入墙上电源插座并打开投影机。
		六次检测到投影机受到强烈震动。		如果没有明显异常情况,拔下交流电源线插头并确保ON/STANDBY指示灯熄灭,然后将交流电源线插头插入墙上电源插座并打开投影机。
(红色闪烁)闪烁)两个指示灯均闪烁	两次投影机温度异常。·检查空气滤网是否堵塞,然后清洁或更换(第18页)。·确认通风孔(进气/排气)未被墙壁或物体堵塞并留有足够空隙。·检查环境温度并在工作温度范围内使用投影机。

如果指示灯以上述以外的方式闪烁，拔下交流电源线插头并确保ON/STANDBY指示灯熄灭，然后将交流电源线插头插入墙上电源插座并打开投影机。
如果问题仍存在，请咨询Sony公司专业技术人员。

如果有任何问题或画面上出现错误信息，请参阅附送CD-ROM中包含的使用说明书中的“信息目录”或“故障排除”。

清洁空气滤网

当出现清洁空气滤网的信息时，请清洁空气滤网。

如果在清洁后仍然无法除掉空气滤网上

的灰尘，请更换新的空气滤网。有关新

的空气滤网的详情，请咨询Sony公司专业技术人员。

注意

如果在显示信息后仍继续使用投影机，则灰尘可能会积聚从而造成堵塞。因此，本机内部的温度可能会升高从而造成故障或火灾。

1 关闭投影机电源并从交流电源插座拔出交流电源线。

注意

如果在交流电源线插头未与交流电源插座断开并且电源未关闭时拆下侧盖，您可能会触碰到本机内部的风扇，导致人身伤害。

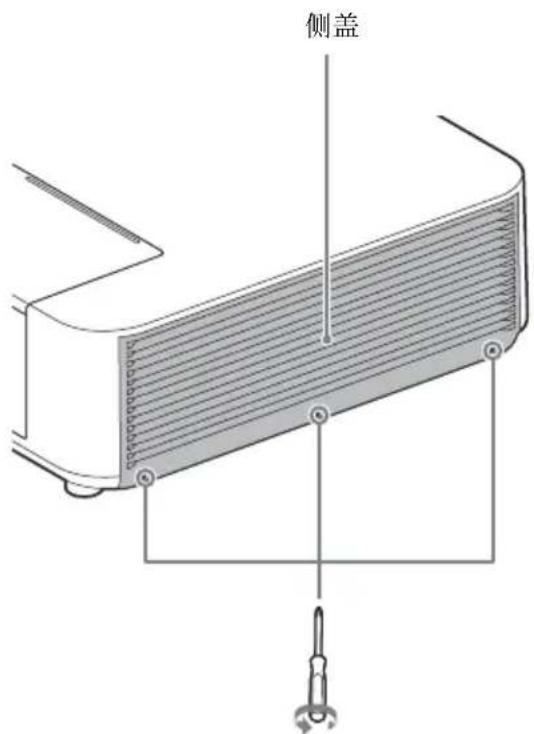

2松开侧盖上的螺丝 （三个）。

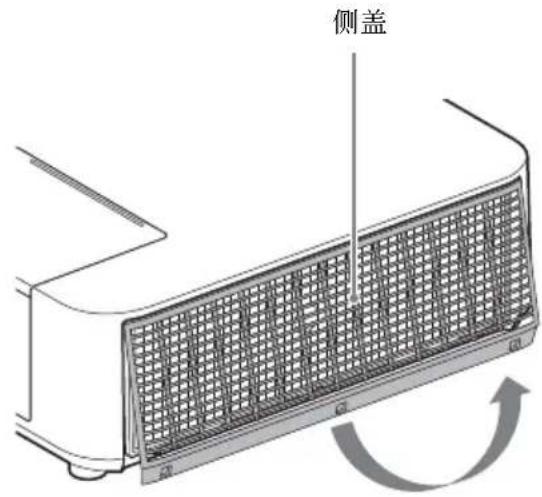

3抬起侧盖底部以将其拆下。

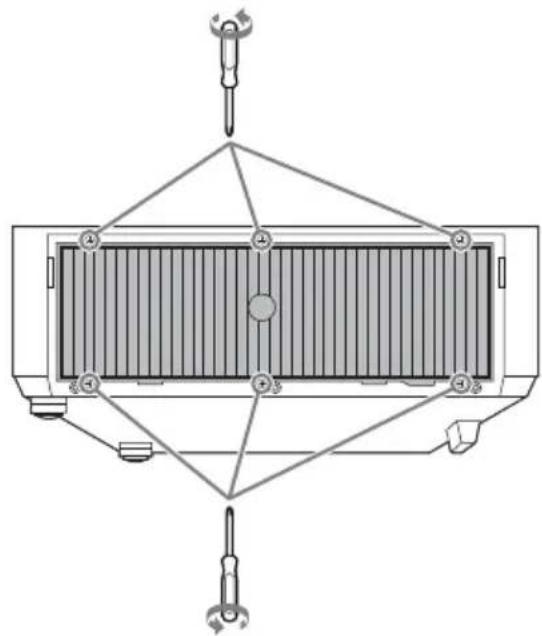

4松开空气滤网上的螺丝 （六个）。

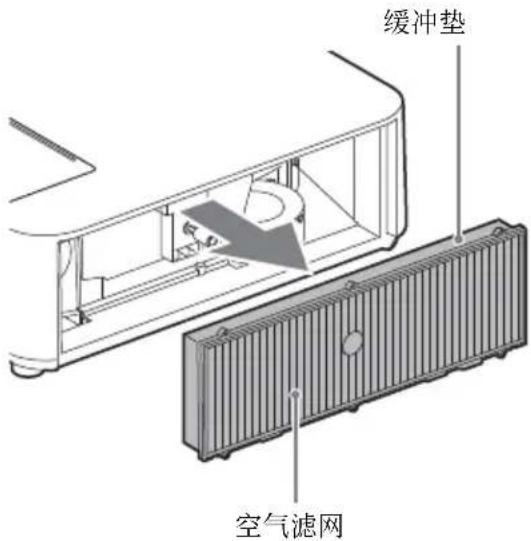

5 拆下空气滤网。

6 用吸尘器清洁空气滤网。

注意

将空气滤网安装到本机以前，确保空气滤网框架上的缓冲垫未脱位或松开。

7 重新安装空气滤网，并安装侧盖。

注意

• 确保牢固安装空气滤网；如果未牢固安装，将无法打开电源。
• 确保牢固安装侧盖。未正确安装此盖可能会造成故障。

OdoKymente KpaTKoe cnpaBOuHoe pyKOBoDCTBO

BДaHHOMДOKуMeHTe“KpaTKoe cnpaBOUHoe pyKOBOCTBO"OINcAHI OCHOBHbIE OIIepaIINIJIpyeIINPOBaHnI N3O6paXeHn.I B 3TOM pyKOBOICTBe TaKKe coIepKaTcBAJHbIe IIpIMeYaHnI INpeDyIInpeXeHnI, KOTOpbIM CJIeIyET yJeJIaTb OC6oE BHIMaHHe Ipn O6paIeHnI c aIIIapaTOM n eRO ΘKJIlyaTaHn.

Ipn Heo6xOJHMOCTn cm. pa3neJIbI "HHNKaTOpby" n "OuHcTKa BO3NyIHoro 0HJIbTpap".
IIra IIOJIyueHn IIOIOJIHNTeJIbHO HΦOpMaunn O6 OIIepaunx cm. JOKymeHT
INcTpyKUnn IIO 3KcIIyatauHn, coJepKaUHnCnHa IIpNJlaRaEMOM KOMIIaKT-DnCKe.

War 1.

Poirotobka...Ctp.12
