VPL-CXZ10 - 投影仪 SONY - 免费用户手册

产品类型	投影机
品牌	索尼
型号	VPL-CXZ10
光源	激光二极管阵列（95 W，20个二极管，波长449-461 nm）
激光等级	1类激光产品（IEC 60825-1:2014），RG2 IEC 62471-5:2015
尺寸（长×宽×高）	约371 mm × 319 mm × 117 mm
电源	交流电（100-240 V AC）
连接性	HDMI（INPUT B/C），Mini D-sub 15针，LAN（RJ45）
变焦功能	手动变焦（变焦杆）
对焦	手动对焦（对焦杆）
梯形校正	安装说明书中未指定
OSD菜单语言	多语言（可通过菜单选择）
附带配件	遥控器（RM-PJ8）带CR2025电池，电源线，Mini D-sub 15针线缆（1.8米），延长螺栓（4个）
空气滤网维护	吸尘器清洁或更换（说明书第66页）
镜头清洁	使用软布（如擦窗布）；禁止使用溶剂
吊装	可使用适配支架（附延长螺栓）
最大推荐海拔	最高1500米无需调整；超过需在菜单中启用高海拔模式
工作温度	未指定，但避免过冷/过热环境
湿度	避免过度潮湿
指示灯	开/待机指示灯（绿色、橙色、红色）和警告指示灯（红色）

常见问题 - VPL-CXZ10 SONY

如何清洁投影机的空气滤网？

关闭投影机并拔掉电源线。提起杠杆取下空气滤网盖。从盖子上取出滤网，用吸尘器清洁。将滤网正确放回盖子，然后将盖子装回设备。

如果警告指示灯红色闪烁两次怎么办？

警告指示灯红色闪烁两次表示上盖未正确固定。检查上盖固定情况。如果撞击后问题仍然存在，请联系索尼授权技术人员。

如何更改投影机的菜单语言？

按MENU键，使用↑/↓键选择操作菜单（☐），然后按ENTER。导航至'语言（A）'，使用///键选择语言，按ENTER确认，然后按MENU退出。

我可以在高海拔（1500米以上）使用投影机吗？

可以，但需要在安装菜单中启用高海拔模式。如果未进行此设置，某些组件的可靠性可能会降低。

如何将投影机安装到天花板？

使用索尼或推荐的天花板安装支架。将附带的延长螺栓以1.3 ± 0.1 N·m的扭矩固定到设备上，然后将支架以1.1 ± 0.1 N·m的扭矩拧到螺栓上。不要使用附带螺栓以外的其他部件。

投影机附带哪些配件？

配件包括：遥控器（RM-PJ8）带CR2025电池，电源线，Mini D-sub 15针线缆（1.8米），延长螺栓（4个）和安装说明书。

如何将计算机连接到投影机？

使用高速HDMI线缆（未附带）将计算机的HDMI接口连接到投影机的INPUT B或C接口。连接前请关闭所有设备电源。

如果投影机内部结露怎么办？

如果出现结露（例如温度急剧变化后），请让投影机开机两小时以蒸发湿气，然后再使用。

如何调节投影图像的对焦和大小？

使用对焦杆调节清晰度，使用变焦杆调节图像大小。缓慢转动杠杆直至达到所需效果。

遥控器使用什么电池？如何更换？

遥控器使用CR2025锂电池（附带）。更换时，拉出电池仓并解锁，将电池正极朝上放入，然后推回电池仓。

用户手册 VPL-CXZ10 SONY

ズーム最大時 α ズーム最小時 α
42° 27°

使用上的注意事项

关于安装

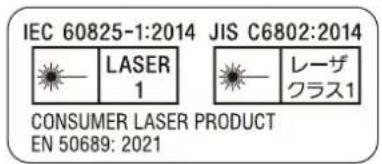

① CLASS 1 LABEL

为避免起火或触电危险，请勿将本机器暴露在雨中或潮湿环境中。

为避免触电，切勿擅自打开机壳检修，必须找合格人员为您服务。

警告

此设备必须接地线。

注意

• 如果更换的电池不正确，会有爆炸的危险。仅使用制造商建议的同一类型或相当类型的电池进行更换。
• 弃置电池或本产品时，必须遵照相关区域或国家的法律。请勿将电池或本产品投入火中或高温烤箱中弃置，否则可能会爆炸或引发火灾。请勿让电池承受极低气压，否则可能会爆炸，或泄漏易燃液体或气体。
• 请勿将电池置于高温场所，如阳光直射处或靠近火源处，否则可能会着火、爆炸或引发火灾。请勿将电池浸入淡水或海水中，否则可能会造成触电。

警告

安装本装置时，请在固定线路中配置一个可方便使用的断电装置，或将电源插头连接至靠近装置且可方便使用的电源插座。如果在装置运作期间发生故障，请操作断电装置以关闭电源，或拔下电源插头。

注意

基于安全，如果周边装置连线可能具有极高的电压，则不可将周边装置接头连接至下列端口：

LAN

警告

1. 使用符合各國/地區適行安全法規的核准電源線（3接腳）/設備接頭/具接地接頭的插頭。
2. 使用符合正確電壓（電壓、安培）的電源線（3接腳）/設備接頭/插頭。

如果您對使用上述電源線/設備接頭/插頭有任何問題，請洽詢合格的維修人員。

重要

標示牌位於裝置的下列位置。

底部

用來連接設備與週邊設備的所有介面纜線皆必須為遮蔽型以符合 EMC 標準，以及防止因輻射而發生意外操作。務必使用隨附的纜線（若有）。

警告使用者：

此為甲類資訊技術設備，於居住環境中使用時，可能會造成射頻擾動，在此種情況下，使用者會被要求採取某些適當的對策。

IEC 60825-1:2014 第1類雷射產品

與任何明亮的光源一樣，請勿直視光束，RG2 IEC 62471-5:2015。

警告：使用時請勿直視鏡頭。

注意

使用非上述的控制或調整或執行程序，可能會造成有害輻射暴露。

注意

光學器搭配本產品使用會提高視力受損的危險性。

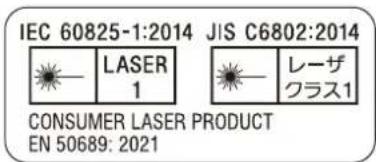

① 1 類標籤

確定本機的操作電壓與您當地的供電電壓相同。如果需要電壓轉換，請洽詢合格的 Sony 人員。

若有任何液體或固體滲入或掉入機殼中，請拔下本機插頭，並請合格人員檢查，然後才可繼續使用。

如果打算幾天不使用本機，請將本機的插頭從牆上插座拔下。

只要本機的電源線仍連接在牆壁電源插座上，即使本機的電源已經關閉，但本機仍然未與交流電源斷開連接。

使用時請不要看鏡頭。

打開投影機電源時，確保無人注視投影鏡頭。

請勿讓兒童單獨使用本機。

請勿將手或物體置於通風孔附近。排氣溫度高。

調節本機高度時，小心不要讓撐腳（可調節）夾住您的手指。請勿在調節器伸出時用力按壓本機頂部。

避免使用具有低電壓限制的延長線，因為可能導致短路和人身傷害。

移動安裝在地板上的投影機時，請不要使手指夾在本機和地面之間。

- 小心避免將手指卡入冷卻扇中。

- 請勿將本機安裝於靠近熱源的地方，例如散熱器或空氣導管附近，或置於直接日射、多塵、高濕度、易受機械振動或衝擊的地方。

- 如果使用者拆解、修理或改裝本機，可能會對使用者安全造成嚴重問題。

- 如果投影機故障或損壞，請諮詢 Sony 公司專業技術人員。

- 如果通風孔阻塞，會累積內部熱量，可能導致火災或本機損壞。為了確保足夠的空氣流通和防止內部熱量累積，請遵循以下項目：

- 在本機周圍留出空間（第 36 頁）。

- 避免使用東西遮蓋通風孔（排氣 / 進氣）。

- 請勿將本機放置在原包裝紙、軟布、紙張、地毯或紙屑等表面上。通風孔可能會吸入這類材料。

- 投影過程中，請勿將任何物體置於鏡頭前，以免阻擋光源。光源發出的熱量可能會損壞物體。請使用空白功能來切斷圖像。

- 運輸或安裝本機時，請勿使用防盜安全條。如果您透過安全條抬起本機或透過此安全條懸掛本機，可能會導致本機掉落和損壞，並可能導致人身傷害。

對於經銷商

- 在天花板上安裝投影機時，必須使用 Sony 支架或推薦的同等支架進行安裝。

- 牢牢安裝到天花板時，務必牢牢固定機殼蓋。

- 請勿使用除隨附延伸螺柱以外的任何部件。

- 以 1.3 ± 0.1 N · m 的扭力拧紧本機上的延伸螺柱。然後以 1.1 ± 0.1 N · m 的扭力拧紧延伸螺柱上的螺絲以安裝天花板支架。

- 在下列情形下請勿使用延伸螺柱：

- 已使用延伸螺柱，

- 延伸螺柱鬆動。

- 延伸螺柱損壞。

- 將延伸螺柱安裝到本機後，請勿用手握住延伸螺柱搬運本機。

將本機安裝在天花板上的安全注意事項

- 切勿自行將投影機安裝於天花板上或移動投影機。請務必諮詢您購買投影機的商店或專業安裝人員。

- 將本機安裝在天花板上時，務必使用安全鋼索線等以防止本機掉落。請將安裝工作委託給有經驗的承包商或安裝人員。

- 若要安全使用投影機，請要求您購買投影機的商店或專業安裝人員進行定期檢查。

關於安裝

- 安裝本機時，請在本機與任何牆壁等之間留出空間，如圖所示。

頂視圖

- 請避免以超過 15 度的水平傾斜角度來使用本機。

- 避免在溫度或濕度非常高或溫度非常低的地方使用本機。

- 避免將本機安裝在會遭受空調機直接冷風或暖風吹到的位置。安裝於這種位置可能會因為濕氣凝結或溫度上升而導致本機故障。

- 避免將本機安裝在靠近熱量或煙霧偵測器的位置。安裝於這種位置可能會導致偵測器故障。

- 避免將本機安裝在多塵或多煙的環境。否則濾網會受到阻塞，可能會導致本機故障或損壞。

- 在海拔 1500 公尺或以上使用本機時，將安裝設置選單中的“高海拔高度模式”設定為“開”。在高地使用本機時，若未設定此模式，可能會造成不良影響，例如降低某些元件的可靠性。

關於清潔鏡頭和機殼

• 清潔之前，務必將 AC 電源線從 AC 電源插座拔下。
• 如果使用髒污的布擦拭本機，可能會使機殼刮傷。
• 如果本機暴露在殺蟲劑等揮發性物質中，或是本機長時間接觸到橡膠或乙烯樹脂製品，本機可能會劣化，或是塗層可能剝落。
• 請勿用手觸摸鏡頭。
• 關於清潔鏡頭表面：

請使用眼鏡清潔布等軟布輕輕擦拭鏡頭。使用沾過水的軟布可以去除頑固污漬。切勿使用酒精、苯或稀釋劑等溶劑，或酸性、鹼性或腐蝕性清潔劑或化學清潔布。

- 清潔機殼時：

使用軟布輕輕擦拭機殼。若要除去頑強污點，請使用軟布沾上微量的中性清潔液，擰乾後擦拭，然後再使用乾的軟布擦拭。切勿使用酒精、苯或稀釋劑等溶劑，或是酸性、鹼性或剝蝕性清潔劑，或化學清潔布。

關於照明

要獲得最佳畫質，請不要讓螢幕前方暴露在直接燈光或陽光照射下。

關於散熱

投影機機殼的溫度可能在使用期間或使用後立即升高；然而，這並非故障。

關於螢幕

使用表面不平整的螢幕時，視螢幕和本機之間的距離或縮放倍數而定，螢幕上偶爾可能會出現條紋圖案。這並非本機故障。

關於風扇

由於投影機內部裝有風扇，以防止內部溫度升高，因此可能會有一些噪音。這是製造過程的正常結果，並不是故障。但是，如果發出異常噪音，請洽詢合格的Sony人員。

關於光源相關部件的檢查

由於本機使用鐳射，當對光源相關部件進行維修或檢查時，必須特別注意並在安全環境下進行。請務必諮詢 Sony 公司專業技術人員。

關於廢棄產品的處理

請勿將廢棄產品與一般生活廢物一同棄置。正確處理廢棄產品可避免對環境和人類健康造成危害。請遵循當地的廢棄物處理方法。

關於 LCD 投影機

LCD 投影機採用高精度技術製造。不過，您可能會發現細小的黑點和 / 或亮點 （紅色、藍色或綠色）一直出現在 LCD 投影機上。這是製造過程的正常結果，並不是故障。

此外，當您使用多個 LCD 投影機投射到螢幕上時，即使其型號相同，這些投影機之間的色彩重現可能不同，因為每台投影機的色彩平衡設定可能不同。

關於凝結

如果安裝投影機的地方室內溫度快速改變，或是將投影機從寒冷的地方突然移至溫暖的地方，投影機內可能會產生凝結。由於凝結可能造成故障，因此請小心調整空調機的溫度設定。如果產生凝結，讓投影機電源打開擱置約兩小時後再使用。

關於安全的注意事項

• 由於未針對傳輸裝置採取適當的安全措施、因傳輸規格造成無法避免的資料洩漏，或是任何安全問題所導致的任何損壞，SONY 恕不負責。
• 視操作環境而定，網路上未經授權的第三方可能可以存取本機。連接本機至網路時，請確定確認網路受到安全防護。
• 為了安全考量，使用連接網路的本機時，強烈建議透過網頁瀏覽器存取控制視窗，並變更原廠預設值的存取限制設定。 也建議定期變更密碼。
• 在進行設定期間或進行設定之後，請勿在網頁瀏覽器中瀏覽任何其他網站。由於仍在網頁瀏覽器中維持登入狀態，完成設定時請關閉網頁瀏覽器，以防止未經授權的第三方使用本機或是有害程式運作。

請勿將本產品放在醫療器材的附近

本產品（含配件）有磁力，可能會干擾心律調節器、用於腦積水治療的可調式引流閥或其他醫療器材。請勿將本產品放在此類醫療器材使用者的附近。如果您使用任何此類醫療器材，請在使用本產品前諮詢您的醫生。

注意

• 在使用前請始終確認本機運行正常。 無論保修期內外或基於任何理由，SONY 對任何損壞概不負責。由於本機故障造成的現有損失或預期利潤損失，不作（包括但不限於）賠償或賠償。
• SONY 不對本機使用者或第三方提出的索賠要求負起任何責任。
• SONY不對因環境因素而中止或停止本機相關服務，負起任何責任。
