使用説明書 VPL-CXZ10 SONY

お買い上げいただきありがとうございます。

警告 warning品は安全のための注意事項を守らないと、 火災や人事事項になることがあります。

本書およびヘルプリイド（Web 取扱明書）をよくおおみのうえ、動量を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

本書は、本機を安全に使用するための注意事項と、本機の設置方法、初期設定について記載しています。

Step 1

準備する…… 13 ページ

Step 2

接続する…… 14 ページ

Step 3

投写する…… 15 ページ

インジケーターの見かた……17 ページ

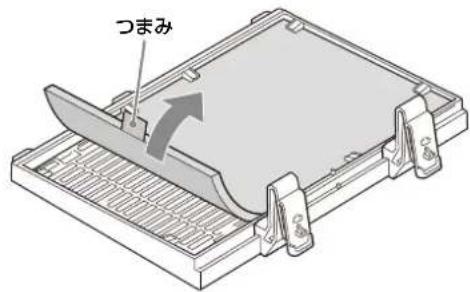

エアーフィルターを掃除する 19 ページ

天吊り金具を取り付ける場合のご注意……20 ページ

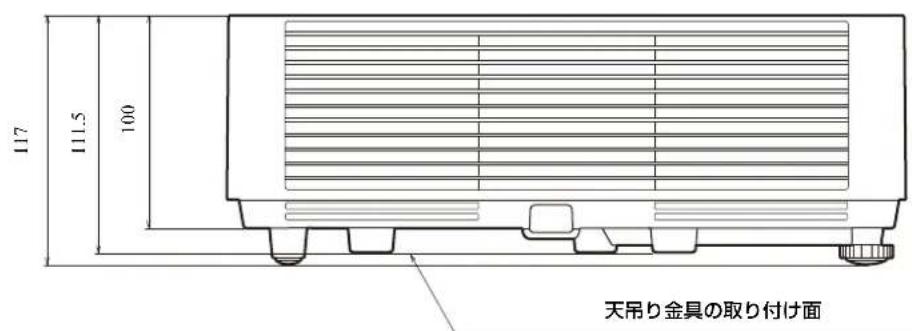

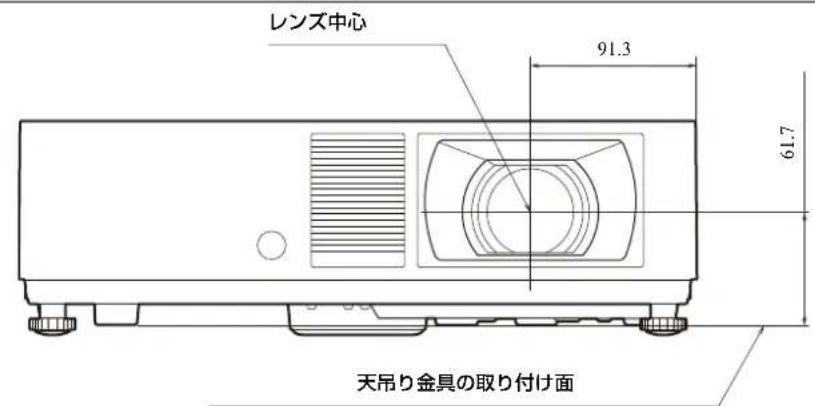

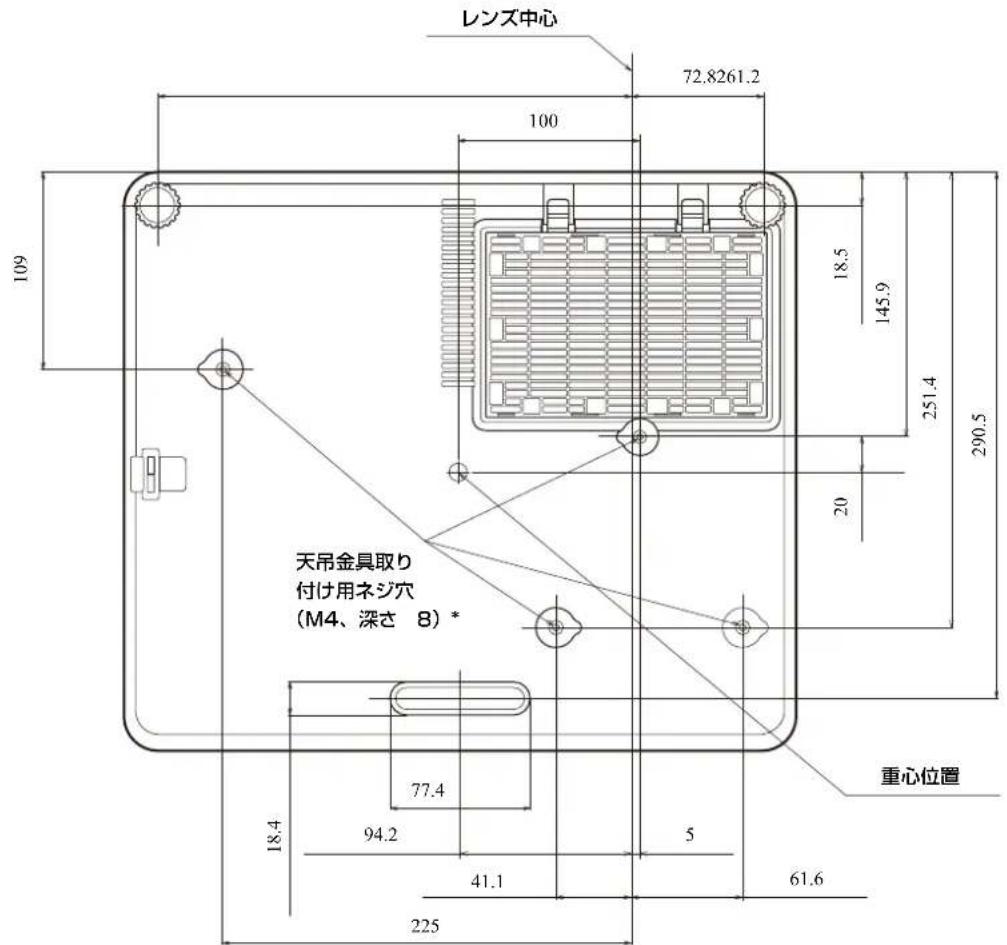

寸法図……21 ページ

本機のマニュアルについて

セットアップガイド（本書）

本機を安全に使用するための注意事項と、本機の設置方法、初期設定について記載しています。

ヘルプガイド（Web 取扱説明書）

本機の機能や使いかたを詳しく説明しています。スマートフォンやパソコンでご覧いただけます。

ソニー製品は安全に充分配慮して設計されています。しかし、電気製品は、まちがった使いかたをすると、火災や感電などにより死亡や大けがなど人身事故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る

注意事項をよくお読みください。

定期点検をする

5 年に 1 度は、内部の点検（有料）を、ソニーの修理窓口にご相談ください。

故障したら使用を中止する

すぐに、ソニーの修理窓口にご連絡ください。

万一、異常が起きたら

・煙が出たら
・異常な音、においがしたら
・ 内部に水、異物が入ったら
・製品を落としたりキャビネットを破損したときは

①電源を切る。
②電源コードや接続コードを抜く。
③ソニーの修理窓口に連絡する。

警告表示の意味

この説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

注意

火災

感電

高温

手を挟まれ ないよう注意

行為を禁止する記号

禁止

接触禁止

分解禁止

水ぬれ禁止

ぬれ手禁止

行為を指示する記号

指示

フラグをコン セントから抜く

アース線を 接続せよ

下記の注意を守らないと、 火災や感電により死亡や大けがにつながることがあります。

電源コードを傷つけない

電源コードを傷つけると、火災や感電の原因となることがあります。

• 設置時に、製品と壁やラック（棚）などの間に、はさみ込んだりしない。
• 電源コードを加工したり、傷つけたりしない。
• 重いものをのせたり、引っ張ったりしない。
  ・熱器具に近づけたり、加熱したりしない。
• 電源コードを抜くときは、必ずプラグを持って抜く。

万一、電源コードが傷んだら、ソニーの相談窓口に交換をご相談ください。

付属の電源コードを使用する

付属の電源コードを使わないと、感電や故障の原因となることがあります。

容量の低い電源延長コードを使用しない

容量の低い延長コードを使うと、ショートしたり火災や感電の原因となることがあります。

安全アースを接続する

アースの接続は、必ず電源プラグを電源コンセントへ接続する前に行ってください。アースの接続を外す場合は、必ず電源プラグを電源コンセントから抜いてから行ってください。

電源コードのプラグおよびコネクターは突き当たるまで差し込む

まっすぐに突き当たるまで差し込まないと、火災や感電の原因となります。

お手入れの際は電源を切って電源プラグを抜く

スラグをコン電源を接続したままお手入れをすると、感電 セントから抜くの原因となることがあります。

長時間の外出、旅行のときは、電源プラグを抜く

フラグをコン セントから抜く

安全のため、必ず電源プラグをコンセントから抜いてください。

禁止

排気口、吸気口をふさがない

排気口、吸気口をふさぐと内部に熱がこもり、火災や故障の原因となることがあります。充分に通気ができるように以下の項目をお守りください。

周辺の壁や物から離して設置してください (10 ページ)。

吸排気口をふさぐような覆いやカバーをしない。

出荷時に包装されているシート、柔らかい布地、書類、毛足の長いじゅうたん、小さい紙などの上に設置しない。吸い上げられて、吸気口がふさがれます。

熱感知器や煙感知器のそばに設置すると、排気の熱などにより、感知器が誤動作するなど、思わぬ事故の原因となることがあります。

指示

指定された部品を使用する

指定以外の部品を使用すると、火災や感電および故障や事故の原因となります。電池、フィルターは指定されたものを使用してください。

分解禁止

内部を開けない

内部には電圧の高い部分があり、キャビネットや裏ぶたを開けたり改造したりすると、火災や感電の原因となることがあります。内部の調整や設定、点検、修理はソニーの修理窓口にご相談ください。

禁止

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となることがあります。 万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続ケープルを抜いて、ソニーの修理窓口にご連絡ください。

禁止

レンズをのぞかない

投写中にプロジェクターのレンズをのぞくと光が日に入り、悪影響を与えることがあります。

禁止

製品の上に物を載せない

製品の上に物を載せると、故障や事故の原因となります。特に、水が入った物をおくと内部に水が入り、火災や感電の原因となることがあります。

注意

電源コードのアース端子から外した絶縁キャップなどの小さな部品は、幼児が飲み込む恐れがあるので、手の届かないところに保管する

万一誤って飲みこんだときは、窒息する恐れがありますのでただちに医師にご相談ください。

禁止

プロジェクターにぶら下がらない

落下してけがの原因となります。

禁止

子供だけで使用させない

レーザー点灯中にレンズの覗きこみや高温部への接触により、目を傷めたり、やけどをする可能性があります。

注意

下記の注意を守らないと、 けがをしたり周辺の物品に損害を与えることがあります。

禁止

不安定な場所に置かない

ぐらついた台の上、あるいは傾いたところに設置すると、倒れたり落ちたりしてけがの原因となることがあります。また、設置・取り付け場所の強度を充分にお確かめください。

水ぬれ禁止

水のある場所に置かない

水が入ったり、濡れたり、風呂場などで使うと、火災や感電の原因となります。雨天や降雪中の窓際でのご使用や、海岸、水辺でのご使用は特にご注意ください。

禁止

湿気やほこり、油煙、湯気の多い場所や虫の入りやすい場所、直射日光が当たる場所、熱器具の近くに置かない 火災や感電の原因となることがあります。

禁止

スプレー缶などの発火物や燃えやすいものを排気口やレンズの前に置かない 火災の原因となることがあります。

禁止

本機を立てておかない

保管や、一時的に立てておくと倒れて思わぬ事故の原因になり危険です。

注意

電源コード、接続ケーブルに足を引っ 掛けない

電源コードや接続ケーブルに足を引っ掛けると、プロジェクターが倒れたり落ちたりしてけがの原因となることがあります。

手を挟まれ ないよう注意

設置の際、本機と設置部分での指挟み こみに注意する

設置する際、本機と設置部分で指を挟まないように慎重に取り扱ってください。

ぬれ手禁止

ぬれた手で電源プラグにさわらない

ぬれた手で電源プラグの抜き差しをすると、感電の原因となることがあります。

接触禁止	落雷のおそれがあるときは、電源プラグに触れない感電の原因となります。
注意	運搬・移動は慎重に行う床置きのプロジェクターを移動させるとき本体と設置面との間に指を挟まないようにご注意ください。キャビネットのカバーを開けたまま、電源を切らずに移動させないでください。感電の原因となることがあります。
注意	本機を運搬するときは落下に注意する本機を持ち運ぶときは落下にご注意ください。落下するとプロジェクターが壊れたり、ケガの原因となります。
注意	天吊り状態でエアーフィルターを取り外す際は、周りに人がいない事を確認してから取り外す天吊りのままエアーフィルターを取り外す際は落下に注意しないと思わぬ事故の原因となります。
注意	定期的にエアーフィルターを掃除する掃除を怠るとフィルターにごみがたまり、内部に熱がこもって火災の原因となることがあります。
禁止	エアーフィルターを外したまま使用しない内部にゴミがたまり、故障の原因となります。
高温	排気口付近に手や物を近づけない排気口付近に手を近づけたり、変形しやすいものを置くとやけどや変形の原因になります。
禁止	投写中にレンズの前で光を遮らない遮光した物に熱による変形などの影響を与えることがあります。投写を一時的に中断するときには、消画機能をお使いください。

指示	キャビネットのカバー類はしっかり固定する天吊りの場合、カバー類が固定されていないと落下して、けがの原因となることがあります。

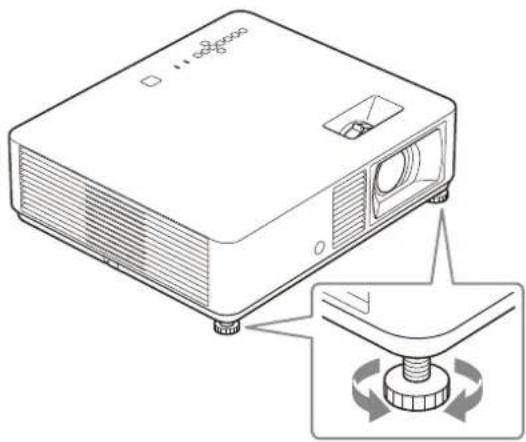

手を挟まれないよう注意	脚部調整時に指を挟まない前脚部の調整は慎重に行ってください。前脚部に指を挟み、けがの原因となることがあります。
禁止	盗難防止用バーを運搬や設置目的で使用しない盗難防止用バーを使って持ち上げたり、吊下げなどの設置に使用したりすると、落下してけがや故障の原因となることがあります。
禁止	排気口をのぞかない光が日に入り、悪影響を与えることがあります。
禁止	本製品に強い衝撃を与えないでください本製品に強い衝撃を与えるとガラスが割れて破片によりけがの恐れがあります。
注意	プロジェクターの電源を投入する際は、投写レンズをのぞき込む人がいないように注意する投写中にプロジェクターのレンズをのぞくと光が目に入り、悪影響を与えることがあります。
注意	定期的に内部の掃除を依頼する長い間掃除をしないと内部にほこりがたまり、火災や感電の原因となることがあります。5年に1度は、内部の掃除をお買い上に店またはソニーの相談窓口にご依頼ください(有料)。特に、湿気の多くなる梅雨の前に掃除をすると、より効果的です。
注意	光源まわりの点検について本機はレーザーを使用しているため、光源まわりの点検等の整備を行う場合は、特別な注意と環境が必要です。必ずソニーの修理窓口にご相談ください。

特約店様へ

警告

注意

天井への取り付けには細心の注意をは らう

天井への取り付け強度が不充分だと、落下により死亡や大けがにつながることがあります。必ずソニー製または推奨の取付金具を使用してください。
- 取り付けを安全に行うために、本書および取付金具説明書の注意事項をお読みください。
- 取り付けは、取付金具説明書の手順に従い確実に行ってください。

取り付けが不完全な場合、落下する可能性があります。

また、取り付け時には手をすべらせてプロジェクターを落下させ、けがをすることのないようご注意ください。

指示

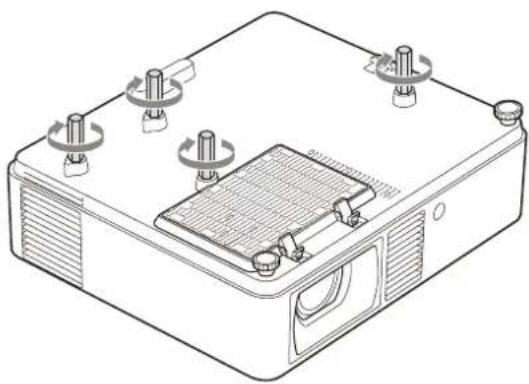

延長脚を取り付ける場合は正しいトルクで締める

1.3 ± 0.1 N · m のトルクで延長脚を本体に締め付けてください。次に 1.1 ± 0.1 N · m のトルクでネジを延長脚に締め付けて、天吊り金具を取り付けてください。

禁止

延長脚を使用する場合は禁止事項に従う

付属の延長脚以外の部品は使用しないでください。
延長脚を重ねて使用しないでください。
延長脚が緩んだ状態で使用しないでください。
- 損傷した延長脚を使用しないでください。

注意

禁止

低い天井に天吊りしない

頭などをぶつけてけがをすることがあります。

指示

天吊りを行う際は必ず天井の強度を確認する

天井の強度を確認しないまま設置すると落下による事故の原因となります。

禁止

延長脚を持たない

延長脚をプロジェクター本体に取り付けた後に延長脚を持って本体を運ばないでください。

天吊りする場合の安全上のご注意

警告

禁止

天井への取り付け、移動は絶対に自分でやらない

天井への取り付けは必ずお買い上げ店もしくは専門の設置業者へご相談ください。

指示

落下防止をする

天吊りする場合、必ずワイヤーなどを用いて落下防止策を施してください。その施工は、必ずお買い上げ店もしくは専門の設置業者へご相談ください。

指示

延長脚を定期的に点検する

安全にお使いになるためにはお買い上げ店もしくは専門の設置業者に定期的に点検を依頼してください。

電池についての安全上のご 注意

ここでは、本機のリモートコマンダーで使用可能な（コイン型）リチウム電池についての注意事項を記載しています。

警告

• 乳幼児の手の届かないところに置く。
• 電池は充電しない。
  ・火の中に入れたり、加熱・分解・改造をしない。
  ・電池の（+）と（-）を正しく入れる。
• 電池の液が目に入ったときは、失明の原因となるので、こすらずにすぐに水道水などのきれいな水で充分に洗ったあと、医師の治療を受ける。

• 電池の液をなめた場合には、すぐにうがいをして医師に相談する。
  ・ショートの原因となるので、金属製のネックレス、ヘアピンなどと一緒に持ち運んだり、保管したりしない。

• 電池に液もれや異臭があるときは、すぐに火気から遠ざける。

• 電池に直接はんだ付けをしない。
• 電池を保管する場合および破棄する場合は、テープなどで端子（金属部分）を絶縁する。
  ・皮膚に障害を起こすおそれがあるので、テープなどで貼り付けない。

注意

• 電池を落下させたり、強い衝撃を与えたり、変形させたりしない。
• 直射日光の強いところや炎天下の車内などの高温・多湿の場所で使用、放置、保管しない。
  ・電池を水で濡らさない。
  ・ショートさせないように機器に取り付ける。

その他の安全上のご注意

注意

• 指定以外の電池に交換すると、破裂する危険があります。必ず指定の電池に交換してください。
• 使用済みの電池、または製品本体は、国または地域の法令に従って処理してください。電池、または製品本体を廃棄する場合は、焼却したり火の中に捨てたりしないでください。また、機械的に粉砕したり、切断したりしないでください。破裂したり火災が発生することがあります。電池を極度の低気圧にさらさないでください。爆発や可燃性の液体ガスの漏れが発生する可能性があります。
• 直射日光の下や火気の近くなど、高温のところに電池を置かないでください。発火・破裂・火災の原因となります。電池を水や海水に浸けたり、濡らしたりしないでください。感電の原因となります。

警告

設置の際には、容易にアクセスできる固定配線内に専用遮断装置を設けるか、使用中に、容易に抜き差しできる、機器に近いコンセントに電源プラグを接続してください。万一、異常が起きた際には、専用遮断装置を切るか、電源プラグを抜いてください。

注意

安全のために、周辺機器を接続する際は、過大電圧を持つ可能性があるコネクターを以下のポートに接続しないでください。

· LAN

重要

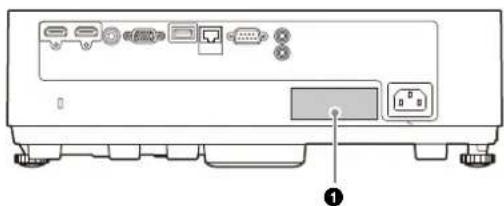

機銘板は、製品上の以下の位置に貼付されています。

·底面

警告

アースの接続は、必ず電源プラグを電源コンセントへ接続する前に行ってください。

アースの接続を外す場合は、必ず電源プラグを電源コンセントから抜いてから行ってください。

機器を周辺機器に接続するために使用されるすべてのインターフェースケーブルは、EMC 規格に適合し、輻射妨害による誤動作を防ぐためにシールドタイプのケーブルを使用してください。ケーブルが供給される場合は、必ずこの目的のために使用してください。

警告

本装置を住宅環境で使用すると無線障害を引き起こす可能性があります。

警告

電池を飲み込まないでください。化学やけどの危険があります。

- 木機に付属する以下のアクセサリーには、コイン型／ボタン型電池が含まれています。コイン型／ボタン型電池を飲み込むと、わずか 2 時間で深刻な体内やけどを引き起こし、死に至る場合があります。

リモコン

• 新品の電池や使用済み電池は、乳幼児の手の届かないところに保管してください。
  電池収納部がしっかりと閉まらない場合は、本機の使用を中止し、乳幼児の手の届かないところに保管してください。
• 電池を飲み込んだり、電池が体内にあると思われる場合は、すぐに医師の診察を受けてください。

このシンボルは、「注意：詳細は取扱説明書を参照してください。」ということを意味します。

注意

日本国内で使用する電源コードセットは、電気用品安全法で定める基準を満足した承認品が要求されます。

本機に付属、または推奨の電源コードセットをご使用ください。本機に電源コードセットが付属されている場合、その電源コードセットは、他の機器には使用しないでください。

この機器は、電気通信回線設備に直接接続することができません。この機器をインターネットに接続する場合は、必ず電気通信事業法の認定を受けたルーター等を経山してください。

この装置は、クラス A 機器です。この装置を住宅環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

VCCI-A

本機は「高調波電流規格 JIS C 61000-3-2 適合品」です。

JIS C6802:2014

クラス 1 レーザー製品

・本機は EN60825-1:2014+A11:2021 に準拠しています。
・本機は EN50689:2021 に準拠しています。
・本機は壁やスクリーン等に映像を投影する製品です。

明るい光源と同じように、ビームをの ぞき込まないこと。

RG2 IEC 62471-5:2015

警告

レンズをのぞかない。投影中にプロジェクターのレンズをのぞくと、強い光が日に悪影響を与えることがあります。

注意

ここに規定した以外の手順による制御および調整は、危険なレーザー放射の被ばくをもたらします。

注意

本製品に対し光学機器を使用すると、日に対する危険が高まります。

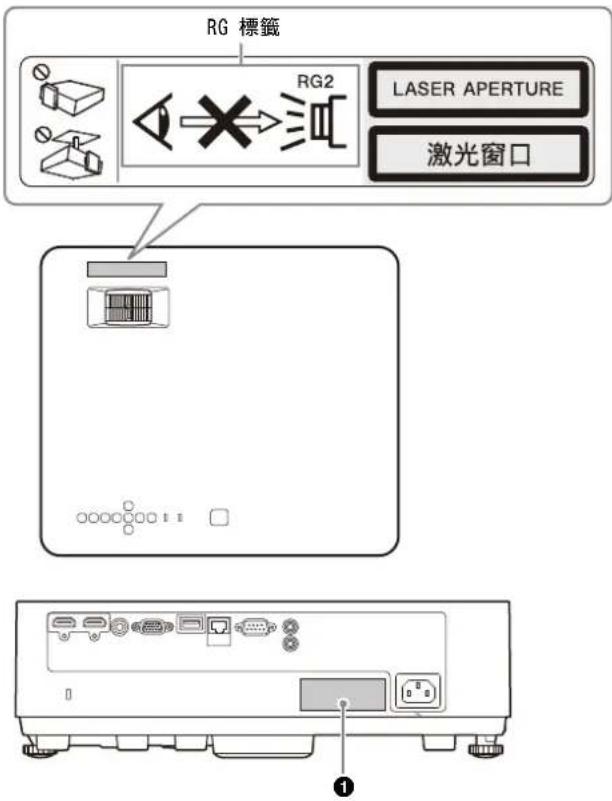

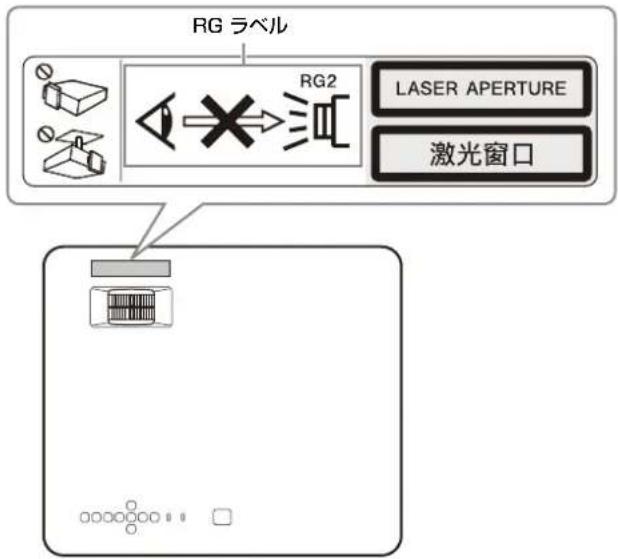

ラベルの位置情報

IEC 60825-1:2014 JIS C6802:2014 LASER 1 レーザ クラス1 CONSUMER LASER PRODUCT EN 50689: 2021

レーザー特性

95 W レーザーダイオードアレイ 1 個

構成しているレーザーダイオードの数：20 個

構成しているレーザーダイオードの波長：449～461 nm

本機におけるレンズからのビームの広がり角

α レーザー出射口

・図のように、周辺の壁や物から離して設置してください。

上から見た図

50 cm 以上 50 cm 以上 50 cm 以上

・左右に 15 度以上傾けて使用しないでください。

15° 15°

- 温度や湿度が非常に高い場所や温度が著しく低い場所での使用は避けてください。

- 空訓の冷暖気が直接当たる場所での使用は避けてください。結露や異常温度上昇により、故障の原因となることがあります。

- 熱感知器や煙感知器のそばでの使用は避けてください。感知器が誤動作する原因となることがあります。

・ほこりの多い場所、たばこなどの煙が入る場所での使用は避けてください。この様な場所で使用するとエアーフィルターがつまりやすくなったり、故障の原因となることがあります。

海抜 1,500m 以上でのご使用に際しては、設置設定メニューの高地モードを「入」にしてください。誤った設定のままで使用すると、部品の信頼性などに影響を与える恐れがあります。
次亜塩素酸や二酸化塩素を含む空間除菌成分の浮遊する空間での製品の設置は避けてください。また製品の近くで除菌・消毒剤の噴霧は避けてください。製品の変色、変質、腐食による故障、エアーフィルターが詰まりやすくなる原因となることがあります。

レンズ、外装のお手入れ

・必ず電源コードを抜いてから行ってください。
・布にゴミが付着したまま強く拭いた場合、傷が付くことがあります。
- 殺虫剤のような揮発性のものをかけたり、ゴムやビニール製品に長時間接触させると、変質したり、塗装がはげたりすることがあります。
・レンズを素手で触らないでください。
・レンズ面のお手入れのしかた：

メガネ拭きなどの柔らかい布で軽く拭いてください。汚れがひどいときは、水を少し含ませて拭きとってください。アルコールやベンジン、シンナー、酸性洗浄液、アルカリ性洗浄液、研磨剤入洗浄剤、化学ぞうきんなどは絶対に使用しないでください。

・外装のお手入れのしかた：

柔らかい布で軽く拭いてください。汚れがひどいときは、水で薄めた中性洗剤に柔らかい布を浸し、固くしぼってから汚れを拭き取り、乾いた布でから拭きしてください。アルコールやベンジン、シンナー、除菌・消毒液などは使用しないでください。

部屋の照明について

美しく見やすい画像にするために、直射日光や室内灯などで直接スクリーンを照らさないでください。

本機の発熱について

使用中、使用直後にキャビネットの温度が上がることがありますが、故障ではありません。

スクリーンについて

表面に凹凸のあるスクリーンを使用すると、本機とスクリーン間の距離やズーム倍率によって、まれに画面上に縞模様が現れる場合があります。これは本機の故障ではありません。

ファンの音について

プロジェクターの内部には温度上昇を防ぐためにファンが取り付けられており、電源を入れると多少の音が生じます。これらは、プロジェクターの構造によるもので、故障ではありません。しかし、異常音が発生した場合にはお買い上げ店またはソニーの相談窓口にご相談ください。

光源まわりの点検について

本機はレーザーを使用しているため、光源まわりの点検等の整備を行う場合は、特別な注意と環境が必要です。必ずソニーの修理窓口にご相談ください。

使用済み製品の処理について

使用済み製品と一般の生活ごみを一緒に捨てないでください。

使用済み製品を正しく廃棄することで環境や人の健康に対する潜在的な悪影響を避けることができます。

具体的な廃棄方法はお住まいの地域の法規制に従ってください。

液晶プロジェクターについて

液晶プロジェクターは非常に精密度の高い技術で作られていますが、黒い点が現われたり、赤と青、緑の点が消えなかったりすることがあります。また、すじ状の色むらや明るさのむらが見える場合もあります。これらは、プロジェクターの構造によるもので、故障ではありません。また、複数台の液晶プロジェクターを並べてスクリーンへ投写する場合、プロジェクターごとに色合いのバランスが異なるため、同一機種の組み合わせであってもそれぞれ色合いの違いが目立つ場合があります。

結露について

プロジェクターを設置している室内の急激な温度変化および、寒いところから急に暖かい場所へ持ち込んだときなどは結露を引き起こすことがあります。

結露は故障の原因となりますので、冷暖房の温度調節にはご注意ください。

結露が起きたときは、プロジェクターの電源を入れたまま約2 時間放置した後でお使いください。

セキュリティに関するご注意

通信を行う機器でセキュリティ対策を行わなかった結果、または、通信仕様上の、やむを得ない事情により、データ漏洩等、セキュリティ上の問題が発生した場合、弊社ではそれによって生じたあらゆる損害に対する責任を負いかねます。
- 使用環境によってはネットワーク上の意図せぬ第三者から製品にアクセスされる可能性があります。本機をネットワークに接続する際には、セキュアなネットワークであることをご確認の上ご使用ください。
・セキュリティの面から、製品をネットワークに接続してご使用になる際は、ブラウザでコントロール画面にアクセスし、アクセス制限設定を工場出荷時の設定値から変更して設定することを強く推奨します。（ヘルプガイドの「ネットワーク機能を利用する」参照）

また、定期的にパスワードを変更することを推奨します。

設定作業中または設定作業後のブラウザで他のサイトを閲覧しないでください。ブラウザにログインした状態が残りますので、意図しない第三者の使用や悪意のあるプログラムの実行を防ぐために、設定作業が完了したら必ずブラウザを終了してください。

医療機器に近づけない

本製品（付属品を含む）は磁石を使用しているため、ベースメーカー、水頭症治療用圧可変式シャントなどの医療機器に影響を与える恐れがあります。本製品をこれらの医療機器をご使用の方に近づけないでください。これらの医療機器を使用されている場合、本製品のご使用前に担当医師にご相談ください。

お使いになる前に、必ず動作確認を行ってください。故その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
本製品を使用したことによるお客様、または第三者からのいかなる請求についても、当社は一切の責任を負いかねます。
・諸事情による本製品に関連するサービスの停止、中断について、一切の責任を負いかねます。

ライセンスについて

ライセンスの内容については、ヘルプガイドの「ソフトウェアに関するお知らせ」をご覧ください。

付属品を確かめる

リモコン (RM-PJ8) (1)

リチウム電池 (CR2025) (1)

リモコンに装着されています。使用する前に透明のフィ

ルムを引き抜いてください。

電源コード (1)

$$ \begin{array}{r l} \text {ミニ} & \mathrm{D-sub15ピンケーブル(1.8m)} \ & (1 - 9 7 0 - 5 8 4 - 1 1 / \text {Sony}) \end{array} $$

延長脚（4）

セットアップガイド（本書） (1)

保証書 (1)

リモコンに電池を入れる

1 リチウム電池入れを引き出す。

電池カバーをつまんでロックを外しながら手前に引いてください。

リチウム電池のプラス面を上にして入れてください。

電池については、「電池についての安全上のご注意」をよくお読みください。

Step 2

接続する

ご注意

・各機器の電源を切った状態で接続してください。
接続ケーブルは、各端子の形状に合った正しいものを選んでください。
- プラグはしっかり差し込んでください。不完全な接続は、動作不良や画質不良の原因になります。抜くときは、必ずプラグを持って抜いてください。
接続する機器の取扱説明書もあわせてご覧ください。

コンピューターとの接続

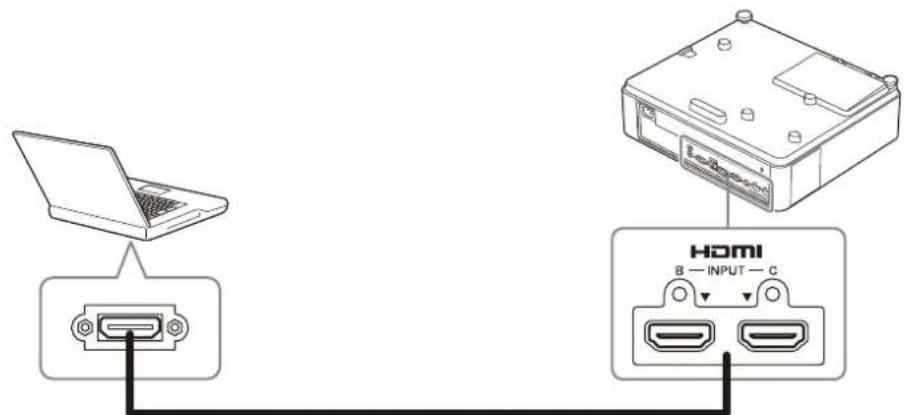

INPUT B 端子または INPUT C 端子とコンピューターの HDMI 出力端子を接続します。

HDMI で接続する機器は、HDMI ロゴを取得したものをご使用ください。
・IIDMI ケーブルは、ケーブルタイプロゴの明記された IHigh Speed ケーブルをお使いください。（ソニー製を推奨します。）
・ 本機の HDMI 端子は、DSD (Direct Stream Digital) 信号と CEC (Consumer Electronics Control) 信号には対応していません。

◆その他の接続方法は、ヘルプガイドの「接続する」をご覧ください。

電源を入／切する

1 電源コードをコンセントに差し込む。
2 本機の電源を入れる。

本体またはリモコンのⅠ/②ボタンを押します。

電源を切るには

1 本体またはリモコンの I/①ボタンを押す。

シャットダウンが開始され、電源がオフされます。 本機を長くお使いいただくために、使用しないときは 本機の電源を切ってください。

2 電源コードを抜く。

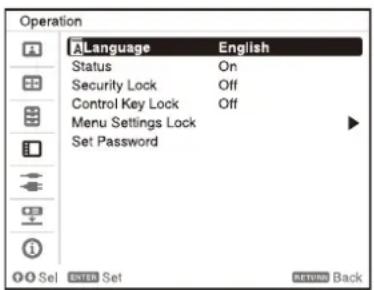

メニューの表示言語を切り替える

お買い上げ時は、メニュー画面やメッセージの表示言語が英語に設定されています。以下の手順で変更してください。

1 電源コードをコンセントに差し込む。
2 本機の電源を入れる。

本体またはリモコンのⅠ/①ボタンを押します。

3 MENU ボタンを押し、メニュー画面を表示する。

見えにくい場合は、画面のフォーカス、サイズ、位置を調整してください（16 ページ）。

4 表示言語を切り替える。

①◆または ◆を押して、Operation （□操作設定）を選び、ENTER ボタンを押す。
② または▼を押して、「Language」(A 表示言語)を選び、ENTER ボタンを押す。

③ ♠/↓/♦/♦を押して、表示言語を選び、ENTER ボタンを押す。

5 MENU ボタンを押し、メニュー画面を消す。

映像を投写する

プロジェクター（本機）は、レンズとスクリーンまでの距離（投写距離）によって投写される映像の大きさが変わります。スクリーンサイズに合うように本機を設置してください。投写距離と投写される映像の大きさについて詳しくは、ヘルプガイドの「投写距離表」をご覧ください。

1 電源コードをコンセントに差し込む。
2 再生する機器と接続する（14 ページ）。
3 本機の電源を入れる。

本体またはリモコンの I/①ボタンを押します。

4 再生する機器の電源を入れる。
5 投写する映像を選ぶ。

本体またはリモコンの INPUT ボタンを押すと、スクリーンに入力切換パレットが表示されます。INPUT ボタンをくり返し押すか、♠/♦ボタンを押し、投写する映像を選びます。

6 コンピューター側で画面の出力先を外部ディスプレイに変更する。

出力先の切り替えは、コンピューターによって異なります。 (例)

7 画面のフォーカス、サイズ、位置を調整する（16ページ）。

投写画面を調整する

画面のフォーカスを調整する（フォーカス）

台が水平でない場合には、前脚部（調整可）を使ってプロジェクターの傾きをかえることにより投写される画面の位置を調整します。

• 前脚部（調整可）を調整するときは、手をはさまないようにしてください。
  前脚部（調整可）を出した状態で、本機を上から強く押さえないでください。故障の原因になります。

◆さらに画面の調整が必要な場合は、ヘルプガイドの「調整する」をご覧ください。

インジケーターの見かた

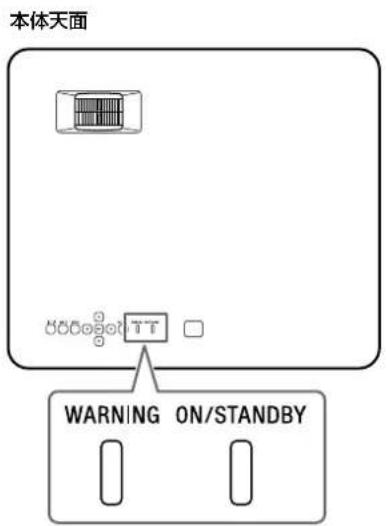

本機では、本体天面の ON/STANDBY インジケーターと WARNING インジケーターの点灯・点滅により、本機の状態や異常の発生を確認することができます。インジケーターが赤色に点滅している場合は、「警告表示と対処方法」（18 ページ）に従って対処してください。

本体天面 WARNING ON/STANDBY

動作状態の表示

インジケーターの状態 動作状態 意味
WARNING ON/STANDBY(	スタンバイ状態 本機に通電されており、設定により各種待機となっている状態です。
WARNING ON/STANDBY(注)	起動準備中 本機に電源が入り、操作可能になるまでの状態です。
WARNING ON/STANDBY	電源オン状態 映像が投写できる状態です。
WARNING ON/STANDBY	その他待機状態 無信号時設定(ライトオフ)状態、またはスピーカー設定が「常時人」の状態です。
WARNING ON/STANDBY(減)	ソフトウェアアップ デート中 ソフトウェアアップデート中の状態です。

警告表示と対処方法

インジケーターの状態	点滅回数	意味/対処のしかた
WARNING ON/STANDBY	2 回	トップカバーが正しく取り付けられていません。トップカバーの取り付け状態を確認してください。本機が強い衝撃を受けてトップカバーがずれている場合、ソニーの修理窓口にご相談ください。
	(赤点灯) (赤
WARNING ON/STANDBY	3 回	光源が正常に点灯しません。電源コードを抜き、ON/STANDBY インジケーターが消えるのを確認してから、もう一度電源コードをコンセントに差し込み、電源を入れてください。
	(赤点灯) (赤
WARNING ON/STANDBY	2 回	本機内部の温度が異常です。以下の対処を行ってください。エアーフィルターが日詰まりしていないか確認し、フィルターを掃除または交換してください。(19 ページ)排気口、吸気口が壁や物などでふさがれていないか確認し、充分な間隔を確保してください。本機周囲の温度を確認し、動作保証温度の範囲内でご使用ください。
	(赤点滅) 同時に点滅

上記以外のインジケーター点滅時には電源コードを抜き、ON/STANDBY インジケーターが消えるのを確認してから、もう一度電源コードをコンセントに差し込み、電源を入れてください。

それでも解決しない場合はソニーの修理窓口にご相談ください。

◆ご使用中にトラブルが発生したり、メッセージが表示された場合は、ヘルプガイドの「メッセージ一覧」または「故障かな？と思ったら」をご覧ください。

エアーフィルターを掃除する

エアーフィルター掃除のメッセージが表示された場合は、エアーフィルターを掃除してください。エアーフィルターを掃除しても汚れが落ちないときは、新しいエアーフィルターに交換してください。新しいエアーフィルターについては、お買い上げ店またはソニーの相談窓口にご依頼ください。

注意

メッセージが表示されたあとに、そのままの状態でご使用を続けると、ゴミがたまり、内部に熱がこもって、故障・火災の原因となることがあります。

1 電源を切り、電源コードを抜く。

ご注意

電源を入れた状態でエアーフィルターカバーを外すと内部のファンに触れてけがの原因となることがあります。

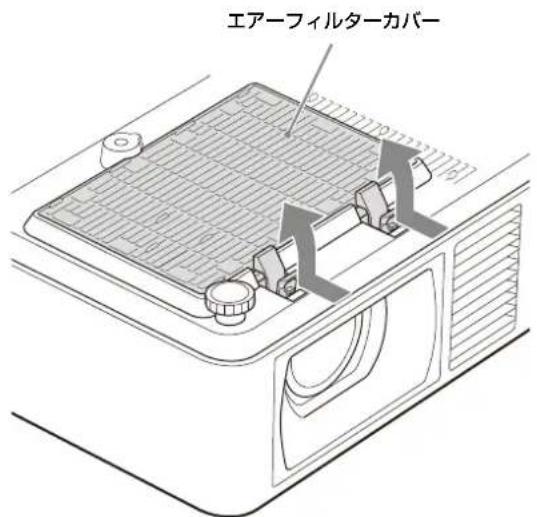

2 エアーフィルターカバーのレバー 2 か所を押しながら持ち上げてエアーフィルターカバーを取り外す。

エアーフィルターカバー

3 エアーフィルターカバーからエアーフィルターを取り外す。

つまみ

4 取り外したエアーフィルターを掃除機で掃除する。

5 エアーフィルターを元に戻し、エアーフィルターカバーを取り付ける。

ご注意

エアーフィルターカバーからエアーフィルターを取り外すときは、エアーフィルターのつまみを引き上げてください。エアーフィルターをエアーフィルターカバーに取り付けるときはつまみが上に出るように面の方向を注意してください。

エアーフィルターはエアーフィルターカバーのフックに乗り上げないようにしっかり取り付けてください。エアーフィルターとエアーフィルターカバーがきちんと取り付けられていないと故障の原因となります。

天吊り金具を取り付ける場合のご注意

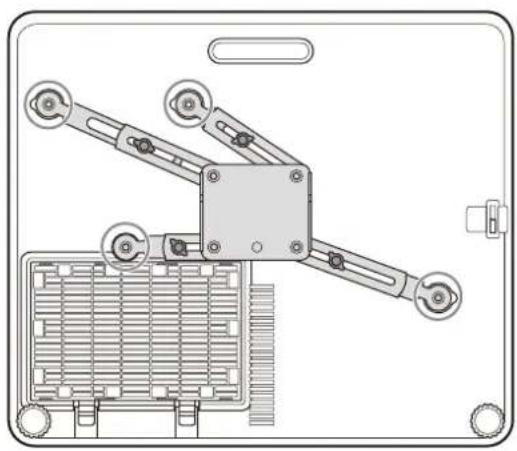

図のような自由白在型天吊り金具を本体に取り付ける場合は、本体の重心を考慮して安定する位置に 4 本のネジを使用して固定することを推奨します。（3 本のネジでの固定は必須。）

取り付けの際に、エアーフィルターカバーの上に天吊り金具が重ならないように注意してください。

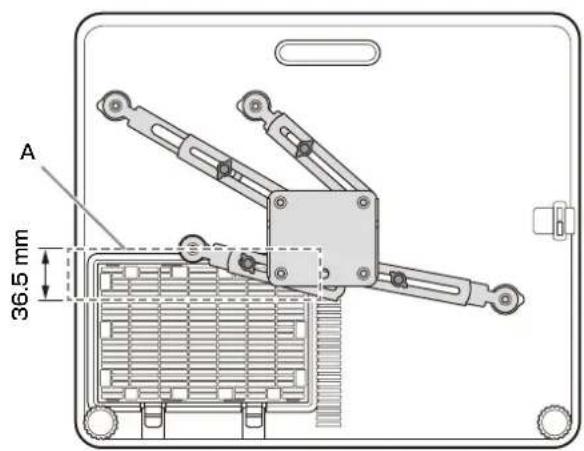

お使いの天吊り金具がどうしてもエアーフィルターカバーと重なってしまう場合は、図の A の範囲内の重なりであれば使用可能です。

天吊り金具とエアーフィルターカバーの重なりが A の範囲を超える場合は、付属の延長脚をお使いください。

付属の延長脚を使用する場合、天吊り金具の固定位置に合せて 4 本または 3 本の延長脚をプロジェクター本体に取り付けてください。

付属の延長脚以外の部品は使用しないでください。 1.3 ± 0.1 N · m のトルクで延長脚を本体に締め付けてください。 次に 1.1 ± 0.1 N · m のトルクでネジを延長脚に締め付けて、天吊り金具を取り付けてください。

・以下の状態で延長脚を使用しないでください。

- 延長脚を重ねて使用

- 延長脚が緩んだ状態で使用

- 損傷した延長脚を使用

- 延長脚をプロジェクター本体に取り付けた後に延長脚を持って本体を運ばないでください。

- 安全にお使いになるためにはお買い上げ店もしくは専門の設置業者に定期的に点検を依頼してください。

寸法図

本体前面

レンズ中心 91.3 61.7 天吊り金具の取り付け面

单位：m m

本体側面

117 111.5 100 天吊り金具の取り付け面

单位：m m

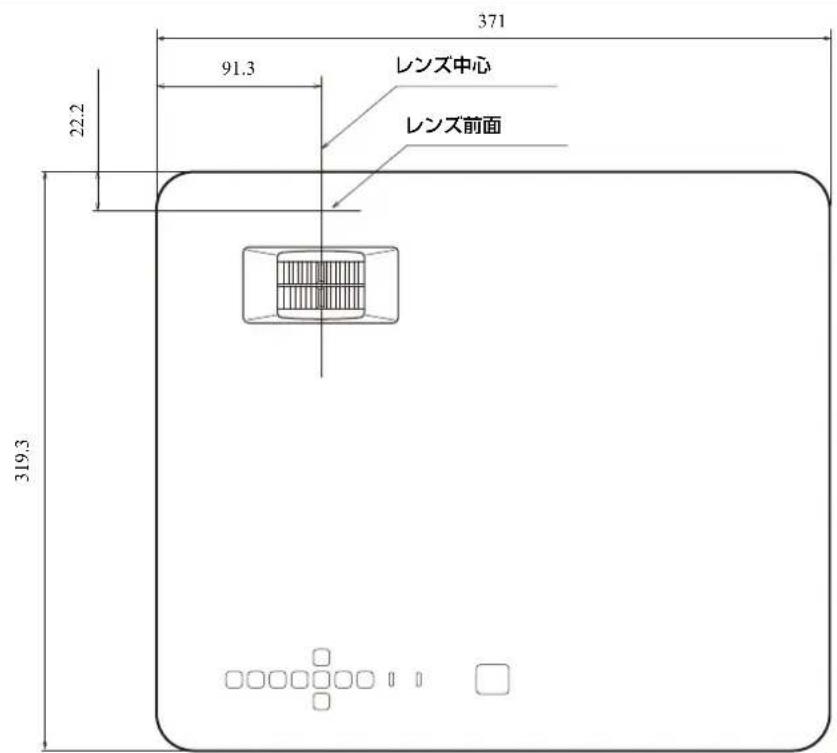

本体天面

371 91.3 22.2 レンズ中心 レンズ前面 319.3

单位：mm

本体底面

レンズ中心 72.8261.2 100 109 18.5 145.9 251.4 290.5 20 天吊金具取り 付け用ネジ穴 (M4、深さ 8) * 18.4 77.4 94.2 5 41.1 61.6 225 重心位置

单位：m m

* 天吊金具取り付け用ネジ穴

6 a) 8 b) 埋め込みナット (M4) ネジ穴 本体

a) ネジ必要最小かかり寸法
b) ネジ穴最大深さ
单位：m m

・ご使用になるネジは、上図のネジ必要最小かかり寸法以上、ネジ穴最大深さ以下の長さのものを使用してください。
・推奨締め付けトルク：1.1 ± 0.1 N · m
・付属の延長脚を使用する場合は、1.3 ± 0.1 N · m のトルクで延長脚を本体に締め付けてください。

次に 1.1 ± 0.1 N · m のトルクでネジを延長脚に締め付けて、天吊り金具を取り付けてください。

よくあるお問い合わせはホームページをご利用ください。

https://www.sony.jp/professional/support/

お問い合わせは

「ソニー業務用商品相談窓口のご案内」にある窓口へ

ソニー株式会社 〒108-0075 東京都港区港南1-7-1

About This Manual

IEC 60825-1:2014 JIS C6802:2014 LASER 1 レーザ クラス1 CONSUMER LASER PRODUCT EN 50689: 2021

設備名稱:商用投影機
單元	限用物質及其化學符號
	鉛(Pb)	汞(Hg)	鎘(Cd)	六價鉻( Cr^+6 )	多溴聯苯(PBB)	多溴二苯醚(PBDE)
印刷電路板	-	○	○	○	○	○
外殼	-	○	○	○	○	○
光學組件	-	○	○	○	○	○
電源供應單元	-	○	○	○	○	○
輸出入端子	-	○	○	○	○	○
附配件(遙控器/電源線)	-	○	○	○	○	○
備考1. “○”係指該項限用物質之百分比含量未超出百分比含量基準值。備考2. “-”係指該項限用物質為排除項目。

T4-1

標籤的位置資訊

IEC 60825-1:2014 JIS C6802:2014 LASER 1 レーザ クラス1

光源規格

95 W 鑩射二級管陣列：1 片

組合鐳射二級管數量：20 片

組合鐳射二級管波長：449 - 461 nm

來自本機鏡頭的光束發散角

α 雷射發射埠

縮放最大:α縮放最小:α
42° 27°

注意事項

關於安全

- 若要拔掉電源線，請抓住插頭拔出。切勿拉扯電源線本身。

- 牆上插座必須靠近本機並易於插拔。

IEC 60825-1:2014 JIS C6802:2014 LASER 1 レーザ クラス1 CONSUMER LASER PRODUCT EN 50689: 2021

IEC 60825-1:2014 JIS C6802:2014 LASER 1 レーザ クラス1 CONSUMER LASER PRODUCT EN 50689: 2021

IEC 60825-1:2014 JIS C6802:2014 LASER 1 レーザ クラス1 CONSUMER LASER PRODUCT EN 50689: 2021

IEC 60825-1:2014 JIS C6802:2014 LASER 1 レーザ クラス1 CONSUMER LASER PRODUCT EN 50689: 2021

Specifiche sorgente luminosa

IEC 60825-1:2014 JIS C6802:2014 LASER 1 レーザ クラス1

IEC 60825-1:2014 JIS C6802:2014 LASER 1 レーザ クラス1

هام
