VPLPWZ10 - Projektor SONY - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG VPLPWZ10 SONY

Informationen zur KurzreferenzIn dieser Kurzreferenz werden die Grundfunktionen für das Projizieren von Bildern erläutert. Es werden auch wichtige Hinweise und Vorsichtsmaßnahmen erläutert, die Sie bei Handhabung und Gebrauch dieses Geräts beachten müssen.Weitere Informationen finden Sie bei Bedarf unter „Anzeigen“ und „Reinigen des Luftfilters“.Einzelheiten zu den Bedienungsvorgängen finden Sie in der Bedienungsanleitung auf der mitgelieferten CD-ROM. Informationen zur Kurzreferenz Vorbereitung....................................... Seite 12 Anschlüsse........................................... Seite 14 Projizieren............................................ Seite 15 Anzeigen................................................... Seite 19 Reinigen des Luftfilters ..............................Seite 22 Schritt 1 Schritt 2 Schritt 33

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf. WARNUNG Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal. WARNUNG

DIESES GERÄT MUSS GEERDET

WERDEN. VORSICHT Explosionsgefahr bei Verwendung falscher Batterien. Batterien nur durch den vom Hersteller empfohlenen oder einen gleichwertigen Typ ersetzen. Wenn Sie die Batterie entsorgen, müssen Sie die Gesetze der jeweiligen Region und des jeweiligen Landes befolgen. VORSICHT Eine Lithium-Batterie (CR2025) ist für die Fernbedienung RM-PJ8 im Lieferumfang enthalten. Verwenden Sie eine Lithium-Batterie (CR2025), um das Risiko einer Explosion zu vermeiden. WARNUNG Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher einzufügen, oder der Netzstecker muss mit einer in der Nähe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu betätigen bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird. VORSICHT Hinweis zum LAN-Anschluss Aus Sicherheitsgründen nicht mit einem Peripheriegerät-Anschluss verbinden, der zu starke Spannung für diese Buchse haben könnte. WARNUNG

1. Verwenden Sie ein geprüftes

Netzkabel (3-adriges Stromkabel)/ einen geprüften Geräteanschluss/ einen geprüften Stecker mit Schutzkontakten entsprechend den Sicherheitsvorschriften, die im betreffenden Land gelten.

2. Verwenden Sie ein Netzkabel (3-

adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere). Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal. WICHTIG Das Namensschild befindet sich auf der Unterseite des Gerätes. Wenden Sie sich für die Installation des Halterungsarms, der Wand- oder Deckenbefestigung an qualifiziertes Fachpersonal von Sony. Für Kunden in Europa, Australien und Neuseeland WARNUNG Dieses Gerät entspricht CISPR 32, Klasse A. Dieses Gerät kann im Wohnbereich Funkstörungen verursachen. Für Kunden in Europa Dieser Apparat darf nicht im Wohnbereich verwendet werden.DE

WARNUNG Schauen Sie wie bei jeder hellen Lichtquelle nicht in den Strahl, siehe RG2 IEC 62471-5:2015. WARNUNG Schauen Sie nicht in das Objektiv, während es verwendet wird. Vorsicht Bei Betätigung von Bedien- und Einstellteilen oder Ausführung von Bedienvorgängen, die nicht ausdrücklich in dieser Bedienungsanleitung aufgeführt sind, droht u.U. die Einwirkung gefährlicher Laserstrahlung. Vorsicht Der Einsatz von optischen Hilfen bei Benutzung dieses Produktes verstärkt die Gefahr von Augenschäden. IEC 60825-1:2014 LASERPRODUKT DER KLASSE 15

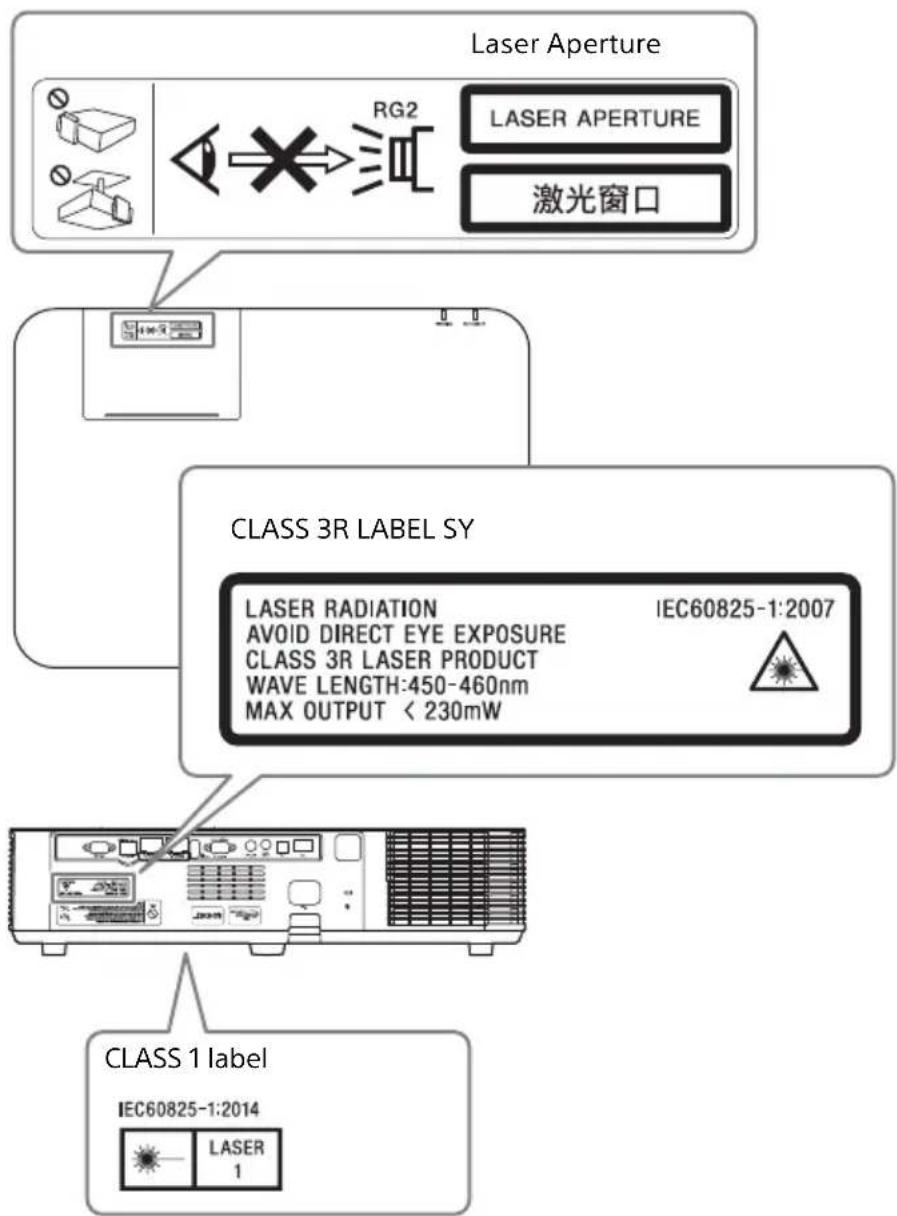

WARNUNG Position der Aufkleber Technische Daten der Lichtquelle 4,5-W-Laserdioden 21 pcs

Wavelength: 450 - 460 nm *1: VPL-PHZ10 *2: VPL-PWZ10 Ablenkungswinkel des Strahls vom Objektiv dieses Geräts Laser Aperture CLASS 1 label

Laser emission port Modellbezeichnung Maximaler Zoom: α Minimaler Zoom: α

VPL-PHZ10/PWZ10 42° 30°DE

6 Vorsichtsmaßnahmen Vorsichtsmaßnahmen

• Vergewissern Sie sich, dass die Betriebsspannung Ihres Gerätes mit der Spannung Ihrer örtlichen Stromversorgung übereinstimmt. Falls eine Spannungsanpassung erforderlich ist, konsultieren Sie qualifiziertes Sony- Personal.

• Sollten Flüssigkeiten oder Fremdkörper in das Gehäuse gelangen, ziehen Sie das Netzkabel ab, und lassen Sie das Gerät von qualifiziertes Sony-Personal überprüfen, bevor Sie es wieder benutzen.

• Soll das Gerät einige Tage lang nicht benutzt werden, trennen Sie es von der Netzsteckdose.

• Ziehen Sie zum Trennen des Kabels am Stecker. Niemals am Kabel selbst ziehen.

• Die Netzsteckdose sollte sich in der Nähe des Gerätes befinden und leicht zugänglich sein.

• Das Gerät ist auch im ausgeschalteten Zustand nicht vollständig vom Stromnetz getrennt, solange der Netzstecker noch an der Netzsteckdose angeschlossen ist.

• Schauen Sie nicht in das Objektiv, während es verwendet wird.

• Wenn Sie den Projektor einschalten, achten Sie darauf, dass niemand auf das Projektionsobjektiv blickt.

• Lassen Sie Kinder das Gerät nicht allein betätigen.

• Halten Sie Ihre Hände oder Gegenstände von den Lüftungsöffnungen fern — die austretende Luft ist heiß.

• Achten Sie beim Einstellen der Höhe des Geräts darauf, dass Sie sich nicht die Finger an den Füßen (einstellbar) einklemmen. Vermeiden Sie festes Drücken auf die Oberseite des Gerätes bei ausgefahrenem Einstellfuß.

• Achten Sie darauf, dass Sie das Gerät zu zweit tragen und dabei an beiden Seiten festhalten.

• Vermeiden Sie die Benutzung eines Verlängerungskabels mit niedriger Spannungsgrenze, weil es einen Kurzschluss und Sachschäden verursachen kann.

• Klemmen Sie sich nicht die Finger zwischen dem Projektor und der Bodenfläche, wenn Sie den auf den Boden gestellten Projektor bewegen.

• Achten Sie darauf, dass Ihre Finger nicht vom Lüfter erfasst werden.

• Tragen Sie den Projektor nicht mit aufgesetztem Gehäuse und offener Abdeckung.

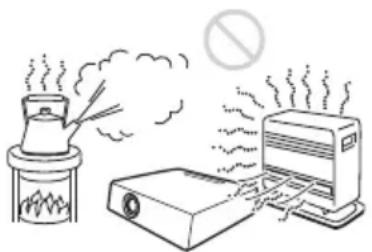

• Installieren Sie den Projektor nicht in der Nähe von Wärmequellen, wie z.B. Heizkörpern oder Warmluftauslässen, oder an Orten, die direktem Sonnenlicht, starkem Staubniederschlag oder Feuchtigkeit, Vibrationen oder Erschütterungen ausgesetzt sind.

• Wenn ein Benutzer das Gerät auseinandernimmt, repariert oder verändert, kann dies schwerwiegende Probleme für die Sicherheit des Benutzers verursachen.

• Wenn der Projektor eine Fehlfunktion aufweist oder beschädigt ist, wenden Sie sich an qualifiziertes Sony-Personal.

• Wenn die Lüftungsöffnungen blockiert sind, staut sich im Geräteinneren die Wärme und es kann zu einem Brand oder Schäden am Gerät kommen. Befolgen Sie die unten aufgeführten Punkte, um eine angemessene Luftzirkulation zu gewährleisten und einen Wärmestau im Geräteinneren zu vermeiden.

• Stellen Sie das Gerät in einem ausreichenden Abstand von Wänden oder Gegenständen auf (Seite 8). Info zur Sicherheit7

• Blockieren Sie die Lüftungsöffnungen (Auslass/Einlass) nicht durch irgendwelche Gegenstände.

• Platzieren Sie das Gerät nicht auf Oberflächen wie dem Originalverpackungsmaterial, einem weichen Tuch, Papier, Teppichen oder Papierresten. Diese Materialien können durch die Lüftungsöffnungen angesaugt werden.

• Stellen Sie keinen Gegenstand, der das Licht während der Projektion blockiert, direkt vor das Objektiv. Die Wärme des Lichts könnte den Gegenstand beschädigen. Mit der Funktionstaste der Bildabschaltung können Sie das Bild abschalten.

• Nutzen Sie den Sicherheitsriegel nicht, um den Diebstahl des Geräts beim Transport oder der Montage des Geräts zu vermeiden. Wenn Sie das Gerät am Sicherheitsriegel aufheben oder es an diesem Riegel aufhängen, kann es herunterfallen und beschädigt werden und es kann zu Personenschäden kommen. Für Händler

• Wenn der Projektor an der Decke montiert wird, muss zur Installation eine Sony-Halterung oder eine gleichwertige, empfohlene Vorrichtung verwendet werden.

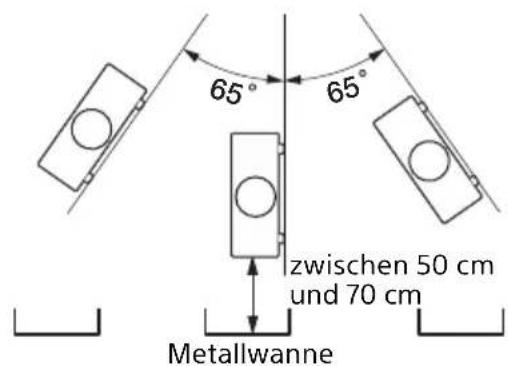

• Sorgen Sie bei Deckenmontage für eine einwandfreie Sicherung der Gehäuseabdeckung. Vorsicht Wenn das Gerät in dem in der Abbildung gezeigten Winkel installiert wird und die Lüftungsöffnungen nach unten weisen, müssen Sie direkt unter den Lüftungsöffnungen im unten angegebenen Abstand eine Metallwanne (mindestens 40 cm × 40 cm) anbringen. Achten Sie darauf, dass keine Fremdkörper oder Flüssigkeiten in die Lüftungsöffnungen gelangen.

Hochformat (Tasten des Geräts weisen nach unten)zwischen 50 cm und 70 cmMetallwanneDE 8 Vorsichtsmaßnahmen

• Montieren Sie den Projektor auf keinen Fall selbst an der Decke und hängen Sie ihn nicht alleine um. Wenden Sie sich dazu unbedingt an das Geschäft, in dem Sie den Projektor gekauft haben, oder an einen Fachmonteur.

• Verwenden Sie bei der Montage des Geräts an der Decke unbedingt einen Sicherungsdraht o. Ä., damit das Gerät nicht herunterfallen kann. Wenden Sie sich für die Montage unbedingt an das Geschäft, in dem Sie den Projektor gekauft haben, oder an einen Fachmonteur.

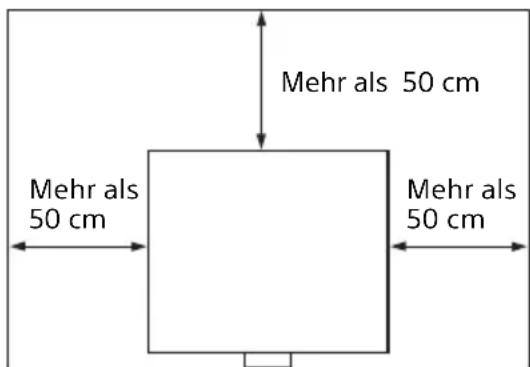

• Halten Sie bei der Installation die Abstände zwischen Wänden usw. und dem Gerät gemäß der Abbildung ein.

• Vermeiden Sie die Verwendung des Geräts an einem Ort, an dem die Temperatur oder Luftfeuchtigkeit sehr hoch sind oder die Temperatur sehr niedrig ist.

• Vermeiden Sie die Aufstellung des Geräts an einem Ort, an dem es kühler oder warmer Luft von einer Klimaanlage ausgesetzt ist. Die Aufstellung an solch einem Ort kann aufgrund der Kondensation von Feuchtigkeit oder einem Temperaturanstieg zu Fehlfunktionen des Geräts führen.

• Vermeiden Sie die Aufstellung des Geräts in der Nähe eines Wärme- oder Rauchsensors. Die Aufstellung an solch einem Ort kann zu Fehlfunktionen des Sensors führen.

• Vermeiden Sie die Installation des Geräts in sehr staubiger oder extrem rauchiger Umgebung. Anderenfalls setzt sich der Luftfilter zu, was zu einer Funktionsstörung oder Beschädigung des Geräts führen kann.

• Wenn Sie den Projektor in Höhenlagen über 1.500 m benutzen, setzen Sie „Höhenlagenmodus“ im Menü Installation auf „Ein“. Wird dieser Modus bei Verwendung des Gerätes in Höhenlagen nicht aktiviert, kann dies negative Folgen haben, wie z.B. die Verschlechterung der Zuverlässigkeit bestimmter Komponenten.

• Stellen Sie „Montageposition“ im Menü „Installation“ zur Anpassung an den Montagewinkel korrekt ein. Wenn Sie längere Zeit die falsche Sicherheitshinweise zur Montage des Geräts an der Decke Info zur Installation Mehr als 50 cm Mehr als 50 cm Mehr als 50 cm9

Vorsichtsmaßnahmen Einstellung verwenden, wird möglicherweise die Zuverlässigkeit von Bauteilen beeinträchtigt.

• Achten Sie darauf, das Netzkabel von der Netzsteckdose zu lösen, bevor Sie das Gerät reinigen.

• Wenn Sie das Gehäuse mit einem schmutzigen Tuch abwischen, kann das Gehäuse verkratzt werden.

• Wenn das Gerät flüchtigen Stoffen, wie z. B. Insektiziden, ausgesetzt ist, oder wenn das Gerät über längere Zeit in Kontakt mit einem Gummi- oder Vinylharzprodukt kommt, kann das Gerät beschädigt werden oder die Beschichtung kann sich lösen.

• Berühren Sie das Projektionsfenster nicht mit bloßen Händen.

• Info zum Reinigen der Projektionsfensteroberfläche: Wischen Sie das Projektionsfenster vorsichtig mit einem weichen Tuch ab, wie z. B. mit einem Glasreinigungstuch. Hartnäckige Flecken können mit einem weichen Tuch entfernt werden, das leicht mit Wasser befeuchtet wurde. Verwenden Sie niemals Lösungsmittel wie Alkohol, Benzin oder Verdünner und verwenden Sie keine sauren, alkalischen oder aggressiven Reinigungsmittel oder chemische Reinigungstücher.

• Hinweise zur Reinigung des Gehäuses: Reinigen Sie das Gehäuse vorsichtig mit einem weichen Tuch. Hartnäckige Flecken können mit einem weichen Tuch entfernt werden, das leicht mit einer milden Reinigungslösung befeuchtet und ausgewrungen wurde. Wischen Sie das Gehäuse danach mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals Lösungsmittel wie Alkohol, Benzin oder Verdünner und verwenden Sie keine sauren, alkalischen oder aggressiven Reinigungsmittel oder chemische Reinigungstücher. Um eine optimale Bildqualität zu erhalten, darf die Vorderseite der Leinwand keiner direkten Beleuchtung oder dem Sonnenlicht ausgesetzt sein. Die Temperatur des Projektorgehäuses kann während oder unmittelbar nach dem Gebrauch ansteigen. Dies ist allerdings keine Fehlfunktion. Wenn Sie eine Leinwand mit rauer Oberfläche verwenden, können je nach dem Abstand zwischen der Leinwand und dem Gerät oder der Zoomvergrößerung manchmal Streifenmuster auf der Leinwand erscheinen. Dies ist keine Funktionsstörung des Gerätes. Da der Projektor im Inneren mit einem Lüfter ausgestattet ist, der einen Anstieg der internen Temperatur verhindert, kann es zu einer gewissen Geräuschentwicklung kommen. Dies ist das normale Ergebnis des Herstellungsprozesses und stellt keine Fehlfunktion dar. Sie sollten sich aber an qualifiziertes Sony-Personal wenden, wenn es zu ungewöhnlichen Geräuschen kommt. Info zum Reinigen von Projektionsfenster und Gehäuse Info zur Beleuchtung Hinweis zur Wärmeabstrahlung Hinweise zur Leinwand Hinweise zum LüfterDE 10 Vorsichtsmaßnahmen Da das Gerät mit einem Laser arbeitet, sind bei der Wartung oder Inspektion von zur Lichtquelle gehörenden Teilen besondere Vorsicht und eine sichere Umgebung erforderlich. Wenden Sie sich dazu unbedingt an qualifizierte Sony-Fachleute. Entsorgen Sie die gebrauchten Produkte nicht über den allgemeinen Hausmüll. Entsorgen Sie gebrauchte Produkte korrekt, um Schäden für die Umwelt oder Gesundheit von Ihnen selbst oder anderen zu vermeiden. Befolgen Sie Ihre lokalen Entsorgungsrichtlinien. Der LCD-Projektor wurde unter Einsatz von Präzisionstechnologie hergestellt. Es kann jedoch sein, dass im Projektionsbild des LCD-Projektors ständig winzige schwarze und/oder helle Punkte (rote, blaue oder grüne) enthalten sind. Dies ist ein normales Ergebnis des Herstellungsprozesses und ist kein Anzeichen für eine Funktionsstörung. Wenn Sie mehrere LCD-Projektoren für die Projizierung auf einer Leinwand verwenden, kann außerdem selbst bei identischen Modellen die Farbwiedergabe bei den verschiedenen Projektoren variieren, da für jeden Projektor eigene Einstellungen der Farbbalance vorgenommen werden können. Wenn sich die Temperatur in dem Raum, in dem der Projektor aufgestellt ist, schnell ändert oder wenn der Projektor plötzlich von einem kalten an einen warmen Ort gebracht wird, kann es im Inneren des Projektors zu einer Kondensation kommen. Da die Kondensation zu einer Fehlfunktion führen kann, sollten Sie bei den Temperatureinstellungen einer Klimaanlage vorsichtig sein. Lassen Sie den Projektor vor der Verwendung ungefähr zwei Stunden eingeschaltet, wenn es zu einer Kondensation gekommen ist.

UNTERLASSENE GEEIGNETE SICHERHEITSMASSNAHMEN AN

ÜBERTRAGUNGSGERÄTEN, DURCH

UNVERMEIDBARE DATENPREISGABE AUFGRUND DER ÜBERTRAGUNGSSPEZIFIKATIONEN ODER DURCH SICHERHEITSPROBLEME JEGLICHER ART ÜBERNEHMEN.

• Je nach Betriebsumgebung können unbefugte Dritte im Netzwerk unter Umständen auf dieses Gerät zugreifen. Achten Sie beim Verbinden des Geräts mit dem Netzwerk darauf, dass das Netzwerk gut abgesichert ist.

• Der Kommunikationsinhalt kann von unautorisierten Dritten in der Nähe des Signals abgefangen werden, ohne dass Sie es merken. Wenn Sie die WLAN-Kommunikation nutzen, implementieren Sie geeignete Sicherheitsmaßnahmen, um den Kommunikationsinhalt zu schützen.

• Vom Sicherheitsstandpunkt sollten Sie unbedingt über einen Webbrowser auf das Steuerfenster zugreifen und die werkseitig eingestellten Werte für die Zugriffseinschränkung ändern, wenn das Gerät mit dem Netzwerk verbunden ist (siehe „Die Netzwerkfunktionen“ in der Bedienungsanleitung). Hinweis zur Inspektion von zur Lichtquelle gehörenden Teilen Hinweis zur Entsorgung gebrauchter Produkte Info zum LCD-Projektor Hinweis zur Kondensation Hinweise zur Sicherheit11

Vorsichtsmaßnahmen Es wird auch empfohlen, das Passwort regelmäßig zu ändern.

• Rufen Sie keine andere Website im Webbrowser auf, während Sie Einstellungen vornehmen oder nachdem Sie Einstellungen vorgenommen haben. Da der Anmeldestatus beim Webbrowser gespeichert bleibt, schließen Sie den Webbrowser, wenn Sie die Einstellungen abgeschlossen haben, um zu verhindern, dass unautorisierte Dritte das Gerät nutzen oder schädliche Programm ausführen. Hinweise

• Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE

HAFTUNG FÜR SCHÄDEN JEDER

ART, EINSCHLIESSLICH ABER NICHT

VON VERLUST VON AKTUELLEN

ODER ERWARTETEN PROFITEN

VON DRITTER SEITE ÜBERNEHMEN.

DIENSTLEISTUNGEN BEZÜGLICH

DIESES GERÄTS GLEICH AUS

WELCHEM GRUND ÜBERNEHMEN.DE

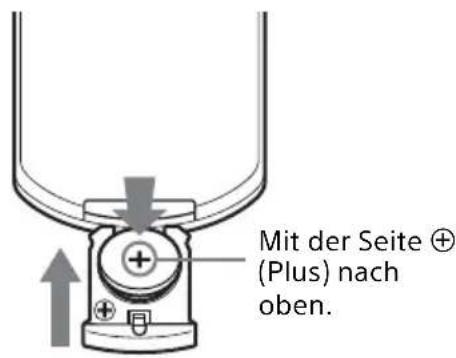

12 Vorbereitung RM-PJ8-Fernbedienung (1)Lithiumbatterie (CR2025) (1)Die Batterie ist bereits eingelegt. Entfernen Sie die Isolierfolie, bevor Sie die Fernbedienung verwenden.Netzkabel (1)Kurzreferenz (vorliegende Anleitung) (1) Bedienungsanleitung (CD-ROM) (1)Die Anleitung kann auf einem Computer, auf dem der Adobe Reader installiert ist, gelesen werden.Sie können den Adobe Reader kostenlos von der Adobe-Website herunterladen. 1 Öffnen Sie die Datei index.htm auf der CD-ROM. 2 Wählen Sie die Anleitung aus, die Sie lesen möchten, und klicken Sie darauf. Wenn Sie die CD-ROM nicht mehr besitzen, oder wenn sie beschädigt ist, können Sie Ersatz bei Ihrem Sony-Händler oder der Sony-Servicevertretung bestellen. 1 Ziehen Sie das Fach für die Lithium-Batterie heraus. Ziehen Sie das Batteriefach mit einem Stift heraus, wie in der Abbildung dargestellt. 2 Legen Sie eine Lithium-Batterie ein. 3 Schließen Sie das Fach für die Lithium-Batterie. Vorbereitung Schritt 1 Überprüfen des mitgelieferten Zubehörs Verwenden der Anleitungen auf der CD-ROM Hinweis Einlegen der Batterien Mit der Seite (Plus) nach oben.13

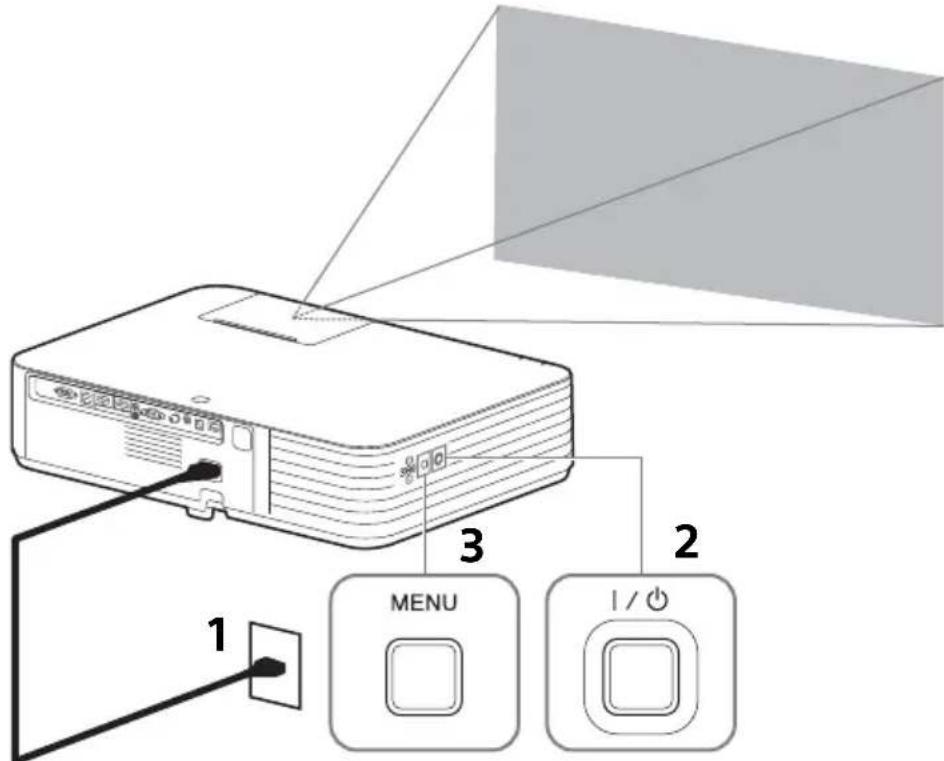

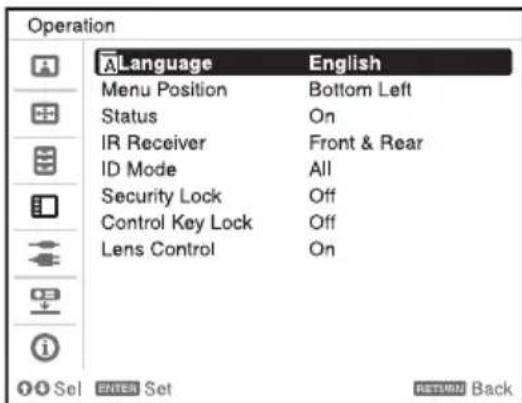

VorbereitungDie werkseitige Einstellung für die Sprache zur Anzeige der Menüs, Meldungen usw. ist Englisch.Um die Sprache für die Bildschirmanzeige zu ändern, gehen Sie wie folgt vor: 1 Stecken Sie das Netzkabel in eine Netzsteckdose. 2 Schalten Sie den Projektor ein. Drücken Sie die Taste / am Hauptgerät bzw. die Taste auf der Fernbedienung. 3 Rufen Sie mit der Taste MENU das Menü auf. Wenn die Anzeige nicht richtig zu sehen ist, passen Sie die Bildschärfe, die Größe und Position des projizierten Bildes an (Seite 16). 4 Wählen Sie die Menüsprache.

Drücken Sie die Taste oder zur Auswahl des Menüs Operation ( ), und drücken Sie dann die Taste ENTER. Drücken Sie die Taste oder zur Auswahl von „Language ( )“, und drücken Sie dann die Taste ENTER. Drücken Sie die Taste /// zur Auswahl einer Sprache, und drücken Sie dann die Taste ENTER. 5 Drücken Sie die Taste MENU, um den Menübildschirm auszublenden. Wählen der Menüsprache

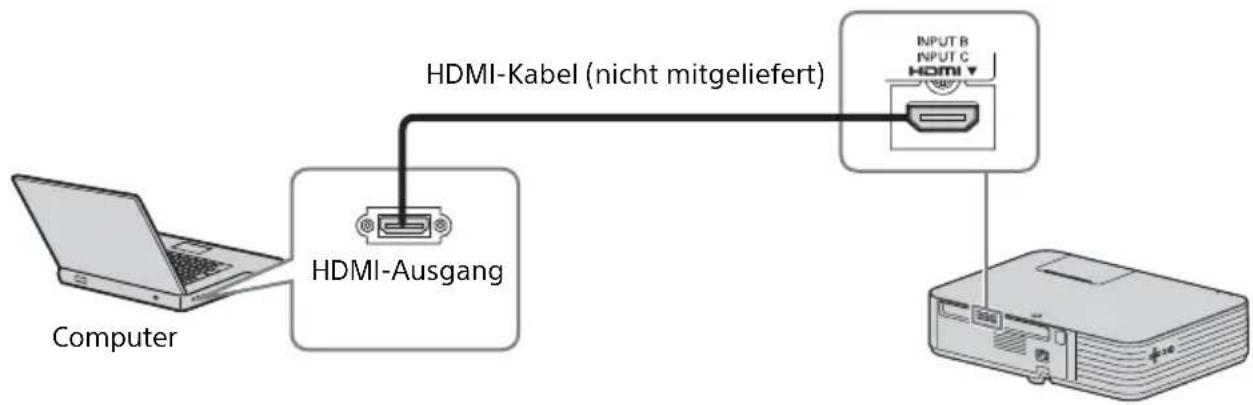

• Schalten Sie alle Geräte aus, bevor Sie irgendwelche Anschlüsse vornehmen.• Verwenden Sie für jede Verbindung die korrekten Kabel.• Stecken Sie die Kabelstecker fest hinein. Lose Verbindungen können die Bildqualität beeinträchtigen oder zu einer Fehlfunktion führen. Ziehen Sie beim Herausziehen eines Kabels am Stecker, nicht am Kabel selbst.• Weitere Informationen hierzu entnehmen Sie bitte auch den Bedienungsanleitungen der anzuschließenden Geräte.
• Verwenden Sie HDMI-kompatible Geräte, die das HDMI-Logo aufweisen.

• Verwenden Sie Hochgeschwindigkeits-HDMI-Kabel, die das Logo des Kabeltyps aufweisen. (Sony-Produkte werden empfohlen.)

• Der HDMI-Anschluss dieses Projektors ist nicht mit dem DSD (Direct Stream Digital)-Signal oder dem CEC (Consumer Electronics Control)-Signal kompatibel. Anschlüsse Hinweise Anschließen an einen Computer Hinweise Schritt 2 HDMI-AusgangHDMI-Kabel (nicht mitgeliefert)Computer Informationen zu anderen Anschlussmethoden finden Sie unter „Anschließen des Projektors“ in der Bedienungsanleitung auf der mitgelieferten CD-ROM.15

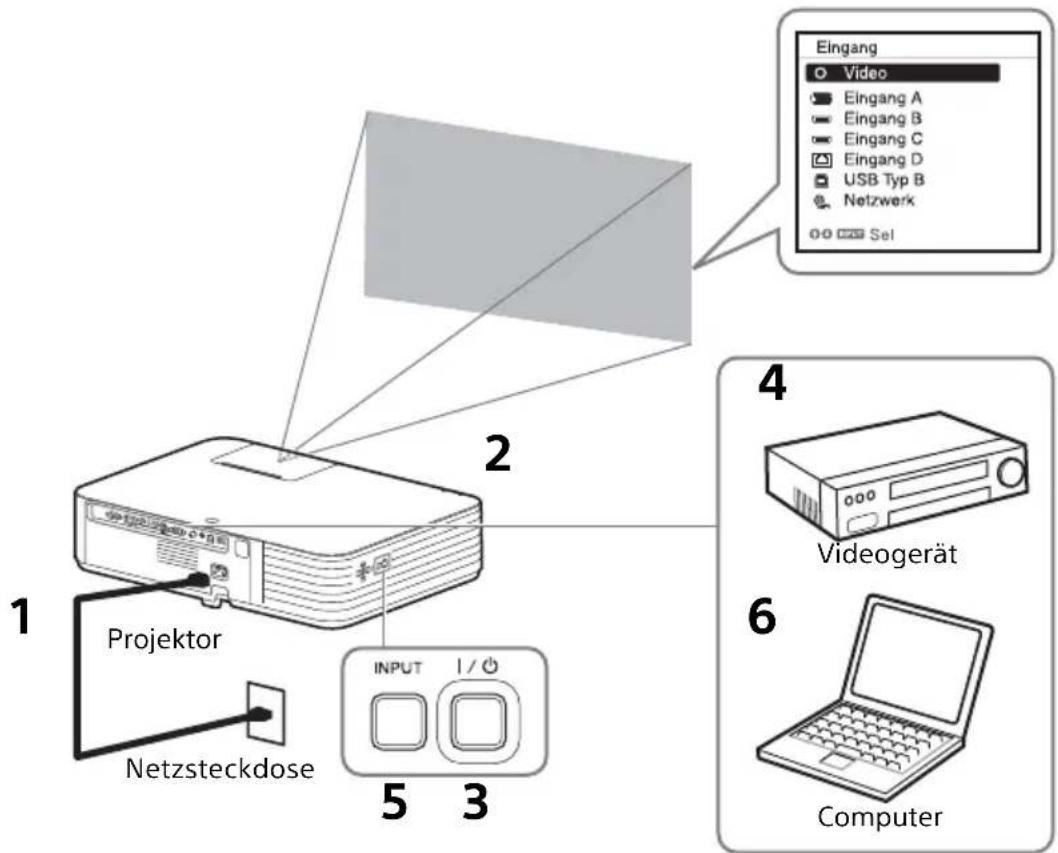

ProjizierenWie groß ein Bild projiziert wird, hängt vom Abstand zwischen Projektor und Leinwand ab. Stellen Sie den Projektor so auf, dass das projizierte Bild auf die Leinwand passt. Einzelheiten zu Projektionsabstand und Projektionsbildgrößen finden Sie unter “Projektionsentfernung und Lens-Shift-Bereich” in der Bedienungsanleitung auf der mitgelieferten CD-ROM. 1 Stecken Sie den Stecker des Netzkabels in die Netzsteckdose. 2 Schließen Sie alle Geräte an den Projektor an (Seite 14). 3 Drücken Sie die Taste /, um das Hauptgerät einzuschalten. 4 Schalten Sie die angeschlossenen Geräte ein. 5 Wählen Sie die Eingangsquelle aus. Drücken Sie die INPUT-Taste am Projektor, um das Menü zum Umschalten des Eingangssignals auf dem Bildschirm anzuzeigen. Drücken Sie wiederholt die INPUT-Taste oder die Taste /, um das zu projizierende Bild auszuwählen. Projizieren Projizieren von Bildern Schritt 3 ComputerVideogerätProjektorNetzsteckdose

6DE 16 Projizieren 6 Schalten Sie die Ausgabe des Computers zum externen Anzeigegerät um, wenn Sie ein Computerbild projizieren. Das Verfahren zum Umschalten der Ausgabe variiert abhängig vom Computertyp. (Beispiel) Um Video und Audio über eine USB-Verbindung wiederzugeben, siehe „Wiedergeben von Video und Audio über eine USB-Verbindung“. Um die Präsentationsfunktion über das Netzwerk zu nutzen, siehe „Präsentationsfunktion über das Netzwerk“. 7 Stellen Sie Fokus, Größe und Position des projizierten Bildes ein (Seite 16).

Einstellen von Fokus, Größe und Position des projizierten Bildes Fokus Größe (Zoom) Position (Lens-Shift) Fokushebel Zoomhebel Lens-Shift-Regler VLens-Shift-Regler H17

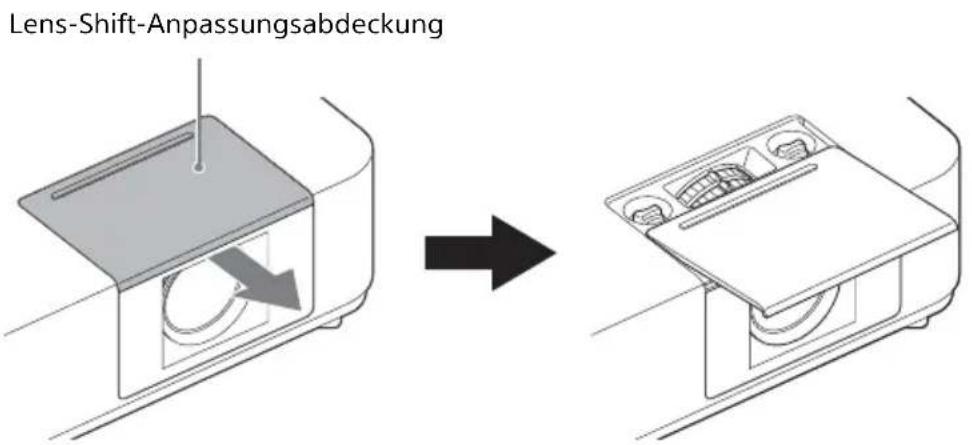

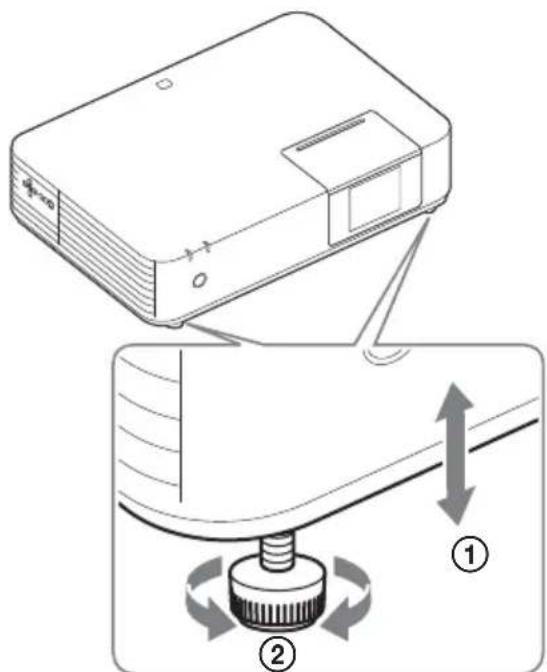

Projizieren Verschieben Sie die Lens-Shift-Anpassungsabdeckung wie unten dargestellt. Einstellen der Neigung des Projektors mit dem Vorderer Fuß (einstellbar) Indem Sie über die vorderen Füße (einstellbar) die Neigung des Projektors ändern, können Sie die Position des projizierten Bildes anpassen. So ändern Sie den Winkel 1 Halten Sie die Taste gedrückt und heben Sie das Hauptgerät bis auf den gewünschten Winkel an. 2 Drehen Sie den rechten und linken vorderen Fuß (einstellbar) unterhalb des Geräts, um die Positionierung genau einzustellen.

• Achten Sie darauf, dass Sie sich beim Absenken des Projektors nicht die Finger einklemmen.

• Vermeiden Sie festes Drücken auf die Oberseite des Projektors bei ausgefahrenem Vorderer Fuß (einstellbar). Dies könnte eine Funktionsstörung verursachen. Hinweise Lens-Shift-Anpassungsabdeckung

18 Projizieren 1 Drücken Sie die Taste / am Hauptgerät bzw. auf der Fernbedienung. Der Projektor fährt sich herunter und schaltet sich aus. 2 Ziehen Sie den Stecker des Netzkabels aus der Netzsteckdose. Ausschalten des Projektors Wenn Sie weitere Einstellungen an projizierten Bildern vornehmen müssen, finden Sie Informationen unter „Projizieren/Einstellen von Bildern“ in der Bedienungsanleitung auf der mitgelieferten CD-ROM.19

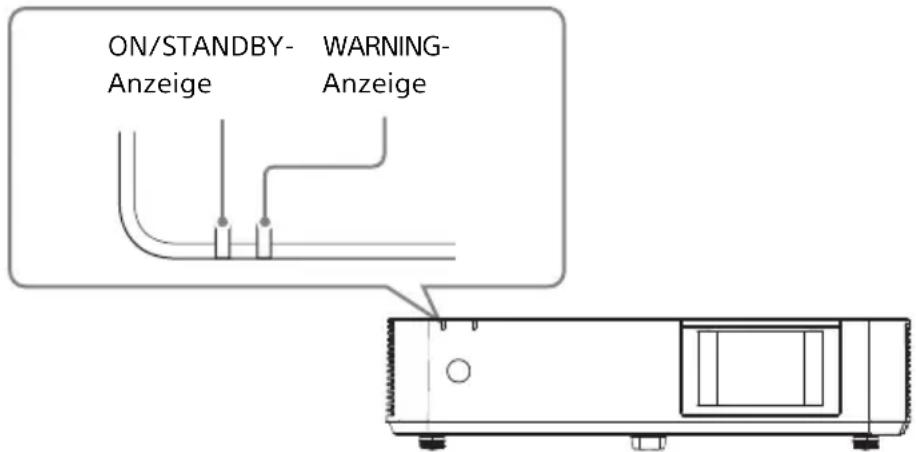

Anzeigen Anzeigen Die Anzeige ON/STANDBY und die Anzeige WARNING an der Vorderseite geben durch Leuchten bzw. Blinken Aufschluss über den Status des Projektors und weisen auf Funktionsstörungen hin. Wenn die Anzeigen rot blinken, beheben Sie das Problem wie in “Warnanzeigen und Abhilfemaßnahmen” (Seite 20) beschrieben. Betriebsstatusanzeige ON/STANDBY-AnzeigeWARNING-Anzeige Anzeigenstatus Betriebsstatus Bedeutung Bereitschaft Der Projektor wird mit Strom versorgt und befindet sich im eingestellten Bereitschafts- modus. Aufwärmen Der Projektor wärmt sich nach dem Ein- schalten auf. Eingeschaltet Der Projektor ist bereit für die Projektion. Sonstiger Bereitschafts- status Der Projektor befindet sich im Modus „Keine Eingabe (Licht aus)“, im Bereitschaftsmodus für einen schnellen Neustart oder „Lautspr.- Einstlg“ ist auf „Immer ein“ eingestellt. (Aus)(Leuchtet rot) (Aus)(Blinkt grün) (Aus)(Leuchtet grün) (Aus)(Leuchtet orange)DE 20 Anzeigen Warnanzeigen und Abhilfemaßnahmen Verhalten der Anzeige Häufigkeit des Blinkens Bedeutung Abhilfemaßnahmen Zweimal Der Luftfilter ist nicht richtig installiert. Überprüfen Sie, wie der Luftfilter angebracht ist und installieren Sie ihn sicher. Dreimal Die Lichtquelle leuchtet nicht ordnungs- gemäß. Lösen Sie das Netzkabel, vergewissern Sie sich, dass die Anzeige ON/STANDBY erlischt, stecken Sie das Netzkabel wieder in die Netzsteckdose und schalten Sie den Projektor ein. Sechsmal Der Projektor hat eine starke Erschütterung erkannt. Wenn keine sichtbare Auffälligkeit besteht, lösen Sie das Netzkabel, vergewissern Sie sich, dass die Anzeige ON/STANDBY erlischt, stecken Sie das Netzkabel wieder in die Netzsteckdose und schalten Sie den Projektor ein. Zweimal Die Temperatur im Projektor ist nicht normal.

• Überprüfen Sie, ob der Luftfilter verstopft ist, reinigen Sie ihn oder tauschen Sie ihn aus (Seite 22).

• Überprüfen Sie, ob die Lüftungsöffnungen (Ein-/ Auslass) nicht durch die Wand oder ein Objekt blockiert werden, und sorgen Sie für ausreichenden Freiraum.

• Überprüfen Sie die Umgebungstemperatur und verwenden Sie den Projektor innerhalb des Bereichs der Betriebstemperatur. (Blinkt rot)(Leuchtet rot) (Blinkt rot) (Blinkt rot) Beide Anzeigen blinken21

Anzeigen Wenn die Anzeigen anders blinken als oben beschrieben, lösen Sie das Netzkabel, vergewissern Sie sich, dass die Anzeige ON/STANDBY erlischt, stecken Sie das Netzkabel wieder in die Netzsteckdose und schalten Sie den Projektor ein. Wenn das Problem weiterhin besteht, wenden Sie sich an qualifiziertes Fachpersonal von Sony. Falls ein Problem auftritt oder eine Fehlermeldung auf dem Bildschirm erscheint, finden Sie Informationen unter „Liste der Meldungen“ oder „Fehlerbehebung“ in der Bedienungsanleitung auf der mitgelieferten CD-ROM.DE 22 Reinigen des Luftfilters Reinigen des Luftfilters Wenn auf dem projizierten Bild eine Meldung zur Reinigung des Luftfilters erscheint, reinigen Sie den Luftfilter. Falls der Luftfilter auch nach dem Reinigen nicht frei von Staub ist, tauschen Sie den Luftfilter gegen einen neuen aus. Um Einzelheiten über den neuen Luftfilter zu erfahren, konsultieren Sie bitte qualifiziertes Sony-Personal. Wenn Sie den Projektor selbst nach Anzeige der Meldung weiterhin verwenden, kann sich Staub ansammeln und den Filter verstopfen. Als Folge davon erhöht sich möglicherweise die Temperatur im Inneren des Geräts und es besteht die Gefahr einer Fehlfunktion oder Feuergefahr. 1 Schalten Sie den Projektor aus und trennen Sie das Netzkabel von der Netzsteckdose. Wenn Sie die seitliche Abdeckung entfernen, während das Netzkable nicht von der Netzsteckdose getrennt wurde und das Gerät nicht ausgeschaltet wurde, könnten Sie die Lüfterinnenseite des Geräts berühren, was zu Verletzungen führen kann. 2 Lösen Sie die Schrauben (drei) der seitlichen Abdeckung. 3 Heben Sie die Unterseite der seitlichen Abdeckung an, um sie zu entfernen. VorsichtHinweis Seitliche Abdeckung Seitliche Abdeckung23

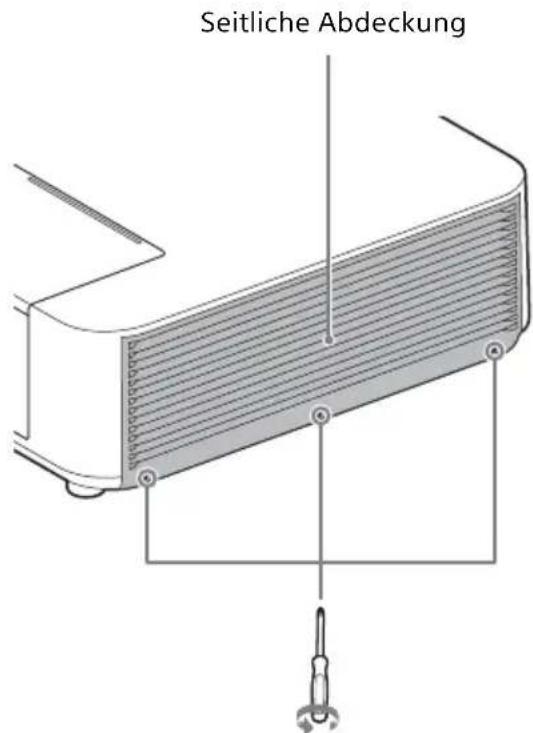

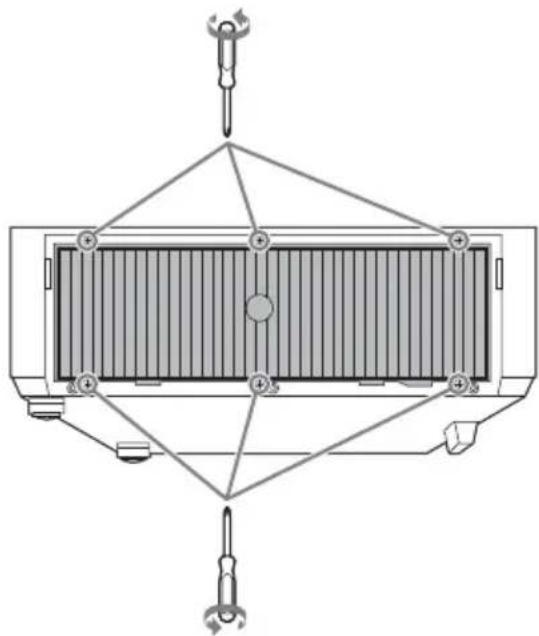

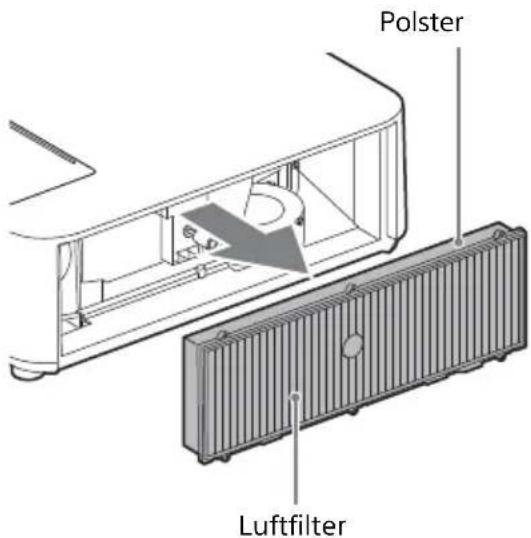

Reinigen des Luftfilters 4 Lösen Sie die Schrauben (sechs) des Luftfilters. 5 Entfernen Sie den Luftfilter. 6 Reinigen Sie den Luftfilter mit einem Staubsauger. Bevor Sie den Luftfilter am Gerät anbringen, stellen Sie sicher, dass das Polster im Rahmen des Luftfilters nicht verschoben ist oder locker sitzt. 7 Tauschen Sie den Luftfilter aus und bringen Sie die seitliche Abdeckung an.

• Achten Sie darauf, dass Sie den Luftfilter fest anbringen. Das Gerät kann nicht eingeschaltet werden, wenn er nicht sicher angebracht ist.

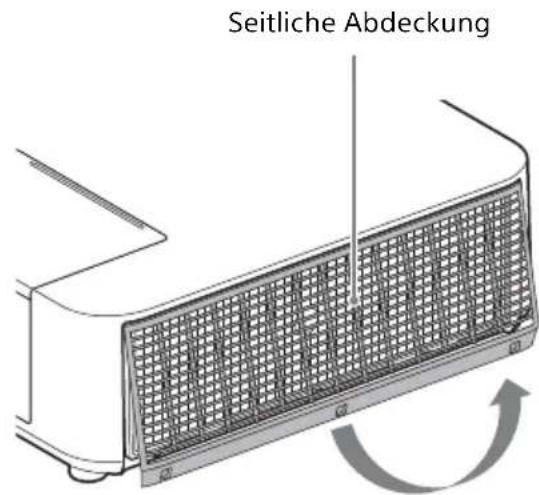

• Achten Sie darauf, dass Sie die seitliche Abdeckung fest anbringen. Das fehlerhafte Anbringen der Abdeckung kann zu einer Fehlfunktion führen. Hinweis LuftfilterPolster HinweiseIT
