用户手册 TD 3002 CATA

所有安装（电路连接）必须由有资质的技术 人员按照现行标准操作。 特殊说明参见安装人员部分。

所有操作都可以通过轻轻按下安装在显示板 正面的感应键 (电容式) 来完成。 每一个按键 都有对应的显示。每一步操作都会由声音信

所有与安装相关的操作（电气安装）均应由 根据现行法规具备相关资质的人员完成。 具体安装指导参见安装人员专用说明。

恢复初始设置后，所有显示屏及面板将闪烁 一秒钟左右。此后所有的显示屏及面板都将 熄灭，触控开关处于待机状态。 要开启触控开关，请按“开/关”(1)按钮。 各灶头的屏幕显示为“0”。若某一灶头 较“烫”（温度较高），显示屏则交替出 现“H”和“0”。 一旦触控开关打开，相应状态将维持20秒。 若未选择任何灶头，触控开关则自动恢复待

只有通过按“开/关”(1)按钮才能打开触控

若同时按下“开/关”(1)及其它按钮，则指令 无效，触控开关继续处于待机状态。 任何情况下都可通过按“开/关”(1)按钮关闭 触控开关，甚至在操作面板被儿童保护功能 锁死的状态下也可进行此操作。 “开/关”(1)按钮的关闭功能在任何情况下都

触控开关一旦开启，若在20秒内未进行任何 操作，将自动关闭。若已选择了灶头却无 后续操作，自动关闭的时间则分为两个10秒 钟：第一个10秒后自动退出被选中的灶头， 再过10秒后触控开关关闭。

触控开关开启时，可以通过按相应区域的(5)

被选中灶头的屏幕(6)即会变亮，而其它灶头 的屏幕会变暗。若该灶头较“烫”，则会交 替显示“H”和“0”。 按“强”(3)或“弱”(2)按钮，可以选择不同 级别的火力大小，灶头便开始加热。 一旦选择了灶头，可以通过一直按住“ 强”(3)按钮选择火力。从1级（最小火力） 开始，每0.4秒可上升一级，最高上升至9级

若通过一直按住“弱”(2)按钮选择火力， 则从9级（最大火力）开始，每0.4秒下降一 级，直到0级即不可再降。只有通过重新按“ 弱”(2)或“强”(3)按钮才能重新调整火力。

通过按相应的(5)按钮关闭灶头。被选中灶头 的屏幕(6)即会变亮，而其它灶头的屏幕将变

CN若要将火力调为0, 可同时按下“强”(3)和“ 弱”(2)两个按钮，也可按住“弱”(2)按钮直 到火力下降至0。 若某一灶头较“烫”，将交替显示“H” 和“0”。

通过按“开/关”(1)按钮，可以在任何时候立 即关闭所有灶头。进入待机状态后，在较“ 烫”灶头的屏幕上将出现“H”，其余屏幕

灶头的火力分为9个不同等级，分别以数 字“1”至“9”通过显示屏(6)显示。

此项功能提示用户该灶头仍处于高温状态， 不可触摸。余温通过一定的数学模型计算， 若仍有高温余热，该灶头相应的显示屏上会 出现“H”。 加热与冷却的程度通过以下标准进行判断：

在关闭该灶头后，相应的屏幕将显示“H” 并根据余温的高低采用七段式显示器显示， 直至根据数学模型计算出的灶头温度降至危 险温度以下（≤60ºC）。 自动关闭功能（运行时间限制） 根据不同的火力级别，在不进行任何操作的 情况下，各灶头将在经过一段预设最长时间

对该灶头的任何操作（通过“强”(3)、“ 弱”(2)按钮、或同时按下两个按钮），会重 新开始计算自动关闭预设时间。

• 一旦电子控制装置发现某一按钮持续按住 10秒以上，炉灶将自动关闭。系统将发出错 误警示声，提醒用户感应器已发现某一干扰 物；同时屏幕将显示错误提示“E R 0 3 ”。 若灶头处于较“烫”的状态，“H”提示将

• 触控开关开启后20秒钟，若未开启任何灶 头，系统则自动进入待机状态。

• 触控开关开启后，“开/关”按钮较其它按 钮都优先，以保证在任何情况下，甚至同时 或交替按下数个按钮时也可以关闭触控开

• 在待机状态下，若持续按住某一按钮，系 统将不会做出任何反应。只有保证在没有任 何按钮被按住的情况下，才可重新开启触控

开启触摸式控制面板后，同时按住左后方的 烹饪灶选择按键和 MINUS 按键（2）持续 3 秒钟，可开启儿童安全功能。须先按下左后 方的烹饪灶选择按键。 所有的屏幕上均将出 现“L”，即“LOCKED”（防止非故意开启 炉灶的儿童保护功能）。若灶头仍较烫，则 将交替出现“L”和“H”。 这一操作应在10秒内完成，且无须按上述按 钮之外的其它键。否则操作将中断，炉灶按

只要用户不解除该功能，控制按钮将一直处 于锁死状态，甚至其间灶头关闭后又重新开 启、或重新开启触控开关（如在断电后），

在开启触控开关后，可以解除儿童保护功能 的锁死：必须同时持续按住左下方灶头的控 制按钮及“弱”(2)按钮三秒钟以上，随后只 按住“弱”(2)按钮。若在10秒内按顺序完成 以上操作，按扭锁死将被解除，触控开关将 关闭。否则，按扭将保持锁死并在20秒后待

按“开/关”按钮重新开启触控开关后，所有 屏幕将显示“0”，小数点将出现闪烁，便可 以进行烹调。若某一灶头较“烫”，将交替 出现“0”和“H”。

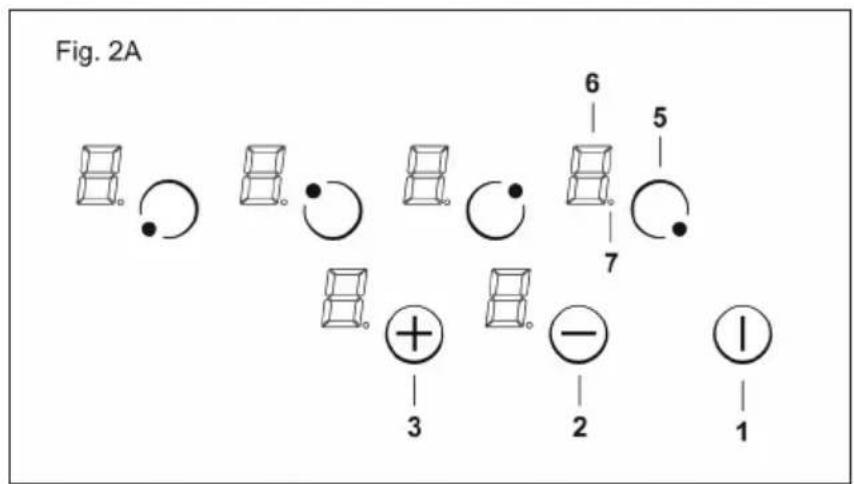

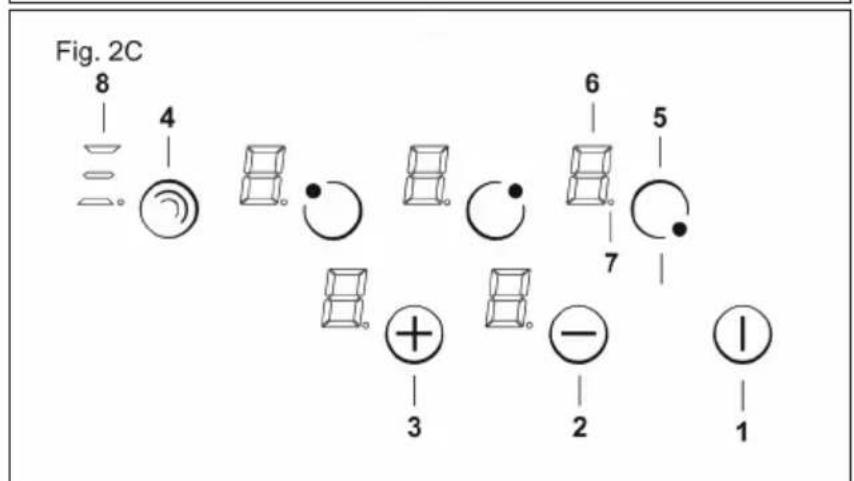

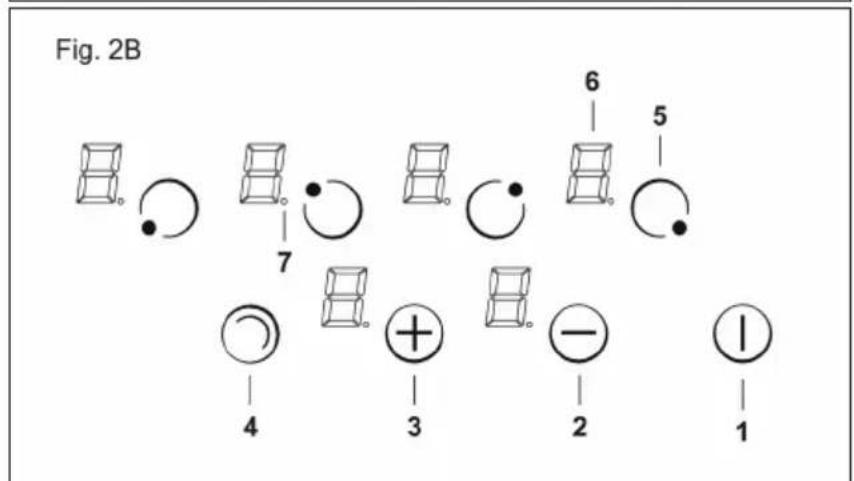

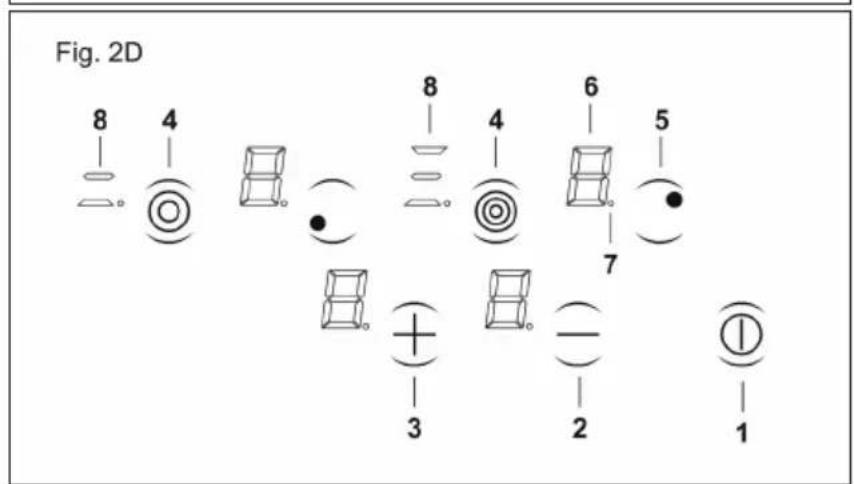

不带双回路或三回路的燃气灶，见图 2A 双眼燃气灶（图 2B）在点燃双眼燃气灶的同时,二条回路启动。外 回路的启动通过显示屏的右下角的指示灯（7 ）显示。 如果只启动内部回路，则外回路可 以通过双回路按键（4）来关闭。当再按双回 路按键（4）时，可以重新启动外回路，相应 的指示灯（7）同时显示。 三眼燃气灶（图 2C） / 双眼和三眼燃气灶（ 图 2D） 在点燃双眼/三眼燃气灶的同时，三条回路 启动。每条回路的启动/关闭可通过按键 4 完 成，并通过指示灯（8）显示。

• 持续按住某按钮超过10秒钟时，发出连续长

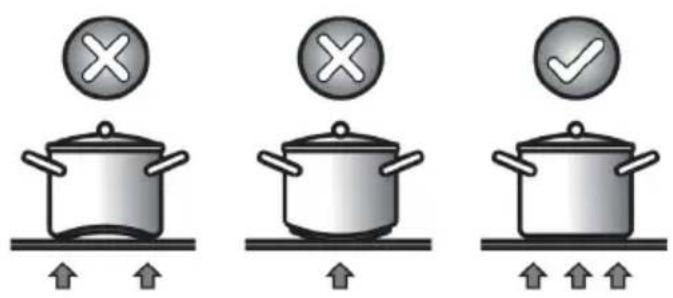

注意事项 ( 图 3) -建议加热时使用的容器 具有一定的深度 （ 详见图6），直径等于或者 略大于版画显示的直径。 -避免液体溢出。所以，当加热的液体受热 后，或者完全沸腾时，应该

-在电炉灶关闭前不要放置空锅和瓶罐。 -如果灶台的表面发生破损，请立即拔掉电

-请不要使用蒸汽性洗涤剂进行炉灶的洗涤。 -此机器不合适给有躯体、感觉或精神障碍， 以及没有经验或不了解使 用方式的人（包括小孩）使用，曾经有经验 或被负责机器安全的指导 者监督使用过的人除外。 -为了保证安全，孩童们必须受到监督，以免

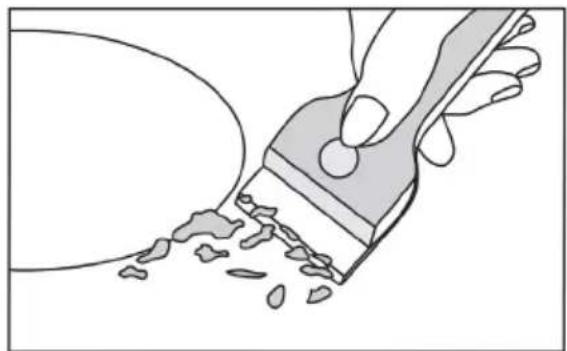

维护保养 ( 图 4) 剩余的锡纸和食物，溅出的油脂、糖汁或者 糖份很高的食物，应该马 上从灶台上清除掉，避免对灶台面造成侵 蚀。平时要保持灶台清洁， 用清水或者合适的产品先把灶台面清洗干 净，然后用干净的纸或者搽 布拭搽干净。禁止使用带有腐蚀质的塑料或 搽布。当然，也应该避免 带有腐蚀性的化学试剂或者去污剂。

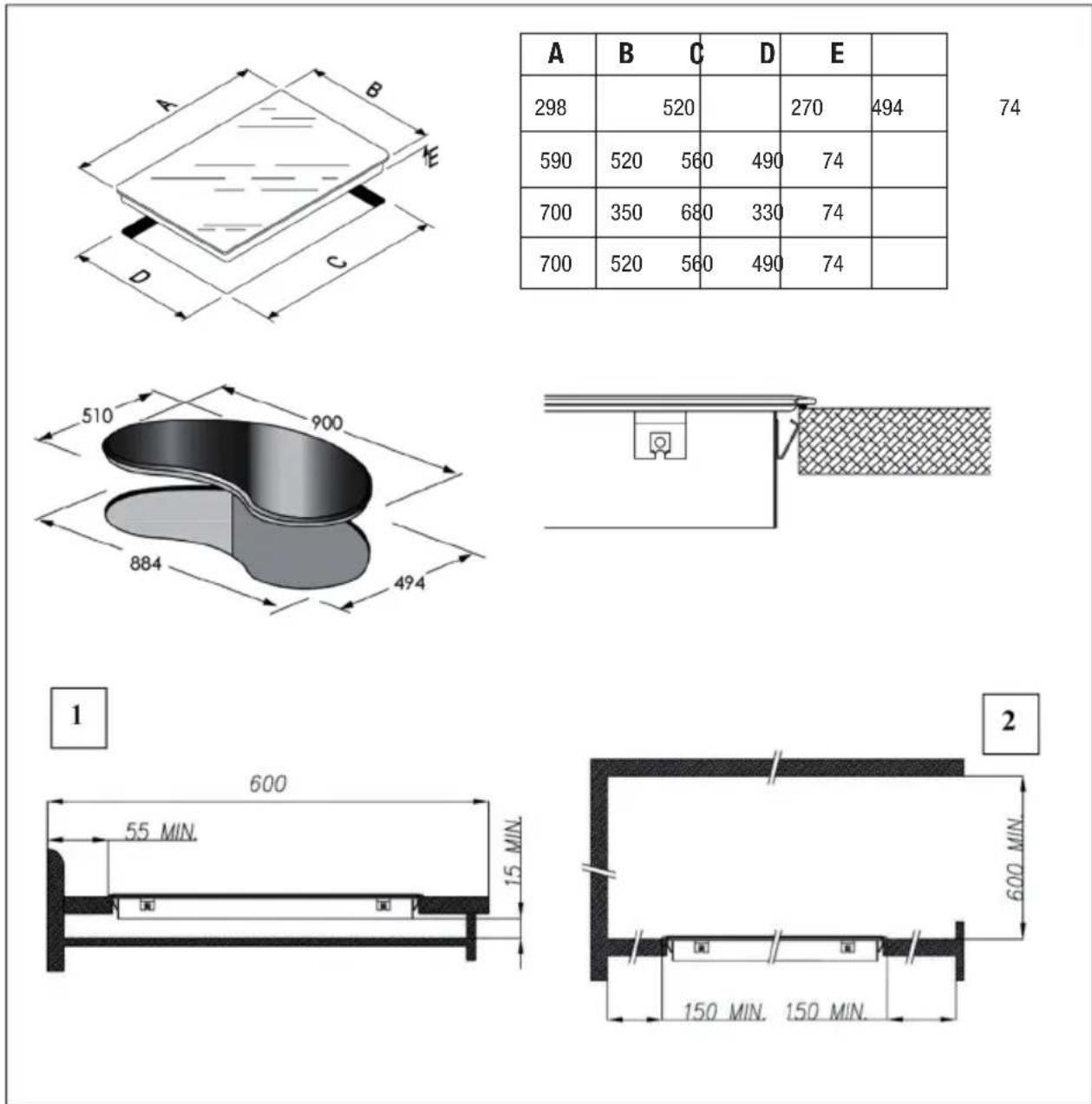

安置地点 ( 图 5) 1 正面视图 2 前面 根据设计，电磁灶将被安放在一个控制盘里 （详见示意图）。考虑到几

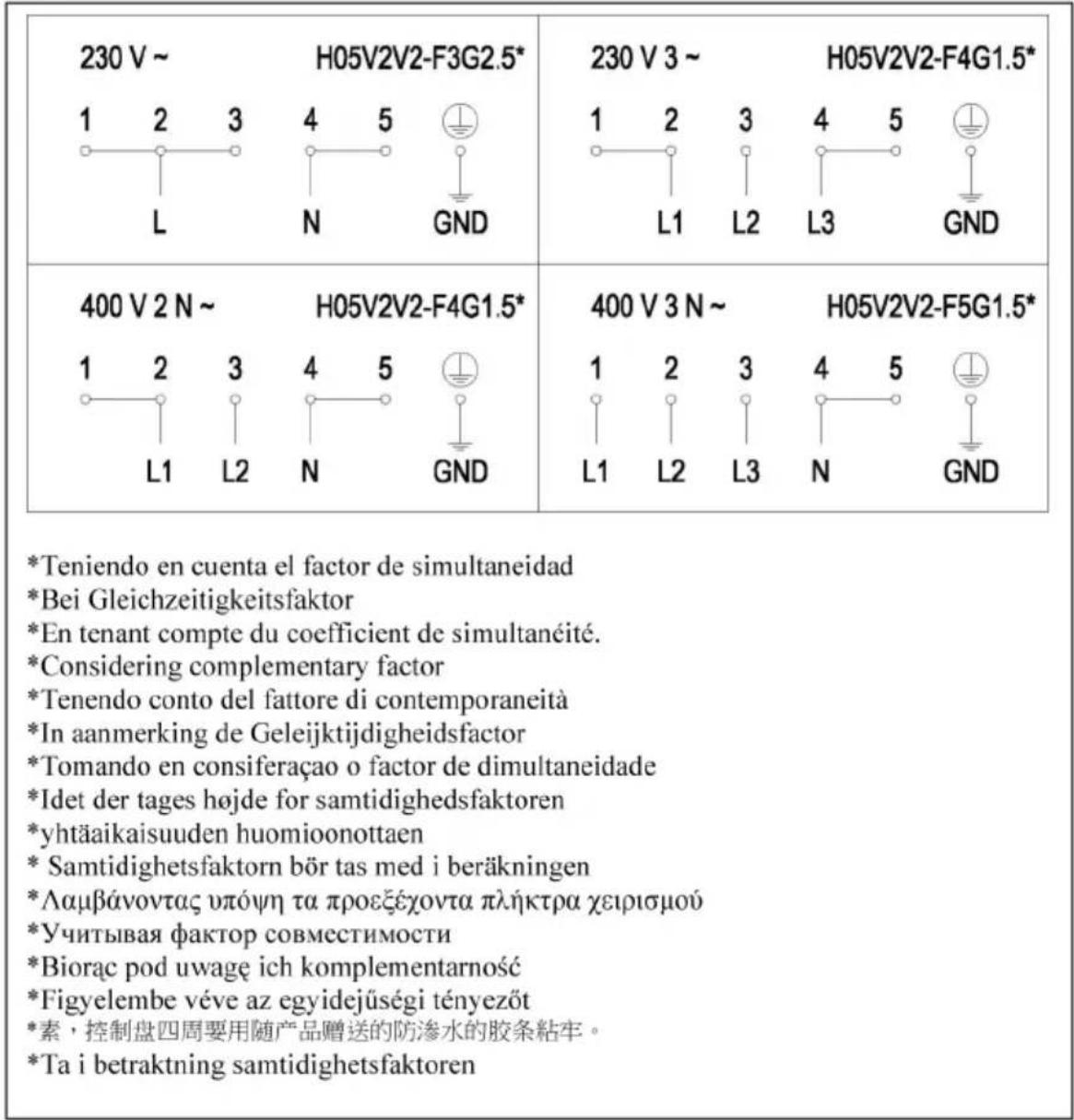

连接电路前，证实以下几点： - 安装特性满足烧煮平台底部接线板的特

如燃气灶安装位置的下方有空隙，则应在如 图所示的间距处安装木质或类似材质的防护

- 根据现行标准和法律规定，安装必须有效

的材料。决不允许接线的温度超过环境温度 50°C以上。 按照布线规定，在固定布线中嵌入用于与供 电总线断连的线路，该线路具有所有电极的 触点开距，在过压等级 III 的情况下可进行全 面断连。插头或多极开关应该让安装工
