BRUGSANVISNING TD 3002 CATA

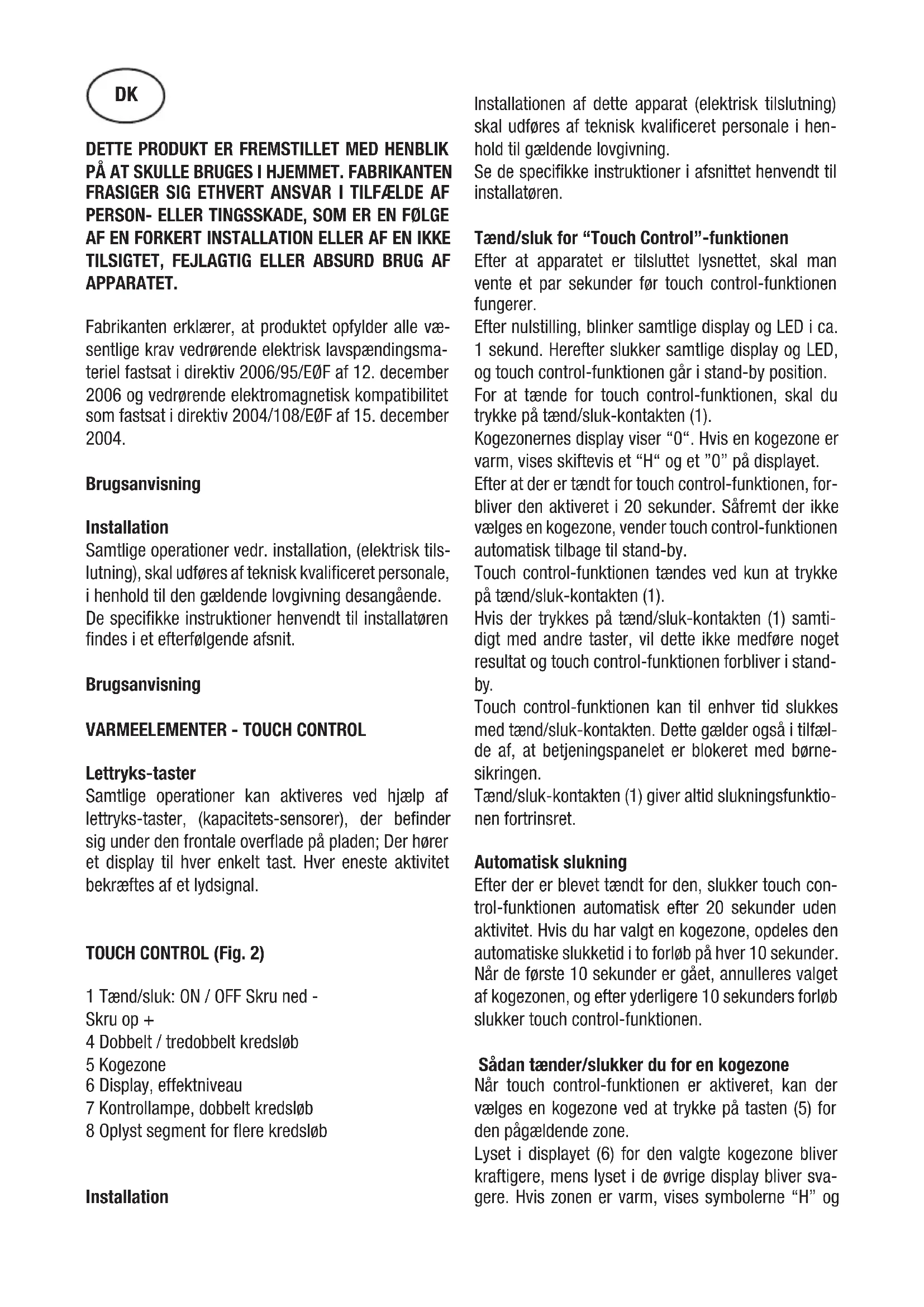

APPARATET. Fabrikanten erklærer, at produktet opfylder alle væ- sentlige krav vedrørende elektrisk lavspændingsma- teriel fastsat i direktiv 2006/95/EØF af 12. december 2006 og vedrørende elektromagnetisk kompatibilitet som fastsat i direktiv 2004/108/EØF af 15. december

Brugsanvisning Installation Samtlige operationer vedr. installation, (elektrisk tils- lutning), skal udføres af teknisk kvalificeret personale, i henhold til den gældende lovgivning desangående. De specifikke instruktioner henvendt til installatøren findes i et efterfølgende afsnit. Brugsanvisning

VARMEELEMENTER - TOUCH CONTROL

Lettryks-taster Samtlige operationer kan aktiveres ved hjælp af lettryks-taster, (kapacitets-sensorer), der befinder sig under den frontale overflade på pladen; Der hører et display til hver enkelt tast. Hver eneste aktivitet bekræftes af et lydsignal. TOUCH CONTROL (Fig. 2) 1 Tænd/sluk: ON / OFF Skru ned - Skru op + 4 Dobbelt / tredobbelt kredsløb 5 Kogezone 6 Display, effektniveau 7 Kontrollampe, dobbelt kredsløb 8 Oplyst segment for flere kredsløb Installation Installationen af dette apparat (elektrisk tilslutning) skal udføres af teknisk kvalificeret personale i hen- hold til gældende lovgivning. Se de specifikke instruktioner i afsnittet henvendt til installatøren. Tænd/sluk for “Touch Control”-funktionen Efter at apparatet er tilsluttet lysnettet, skal man vente et par sekunder før touch control-funktionen fungerer. Efter nulstilling, blinker samtlige display og LED i ca. 1 sekund. Herefter slukker samtlige display og LED, og touch control-funktionen går i stand-by position. For at tænde for touch control-funktionen, skal du trykke på tænd/sluk-kontakten (1). Kogezonernes display viser “0“. Hvis en kogezone er varm, vises skiftevis et “H“ og et ”0” på displayet. Efter at der er tændt for touch control-funktionen, for- bliver den aktiveret i 20 sekunder. Såfremt der ikke vælges en kogezone, vender touch control-funktionen automatisk tilbage til stand-by. Touch control-funktionen tændes ved kun at trykke på tænd/sluk-kontakten (1). Hvis der trykkes på tænd/sluk-kontakten (1) samti- digt med andre taster, vil dette ikke medføre noget resultat og touch control-funktionen forbliver i stand- by. Touch control-funktionen kan til enhver tid slukkes med tænd/sluk-kontakten. Dette gælder også i tilfæl- de af, at betjeningspanelet er blokeret med børne- sikringen. Tænd/sluk-kontakten (1) giver altid slukningsfunktio- nen fortrinsret. Automatisk slukning Efter der er blevet tændt for den, slukker touch con- trol-funktionen automatisk efter 20 sekunder uden aktivitet. Hvis du har valgt en kogezone, opdeles den automatiske slukketid i to forløb på hver 10 sekunder. Når de første 10 sekunder er gået, annulleres valget af kogezonen, og efter yderligere 10 sekunders forløb slukker touch control-funktionen. Sådan tænder/slukker du for en kogezone Når touch control-funktionen er aktiveret, kan der vælges en kogezone ved at trykke på tasten (5) for den pågældende zone. Lyset i displayet (6) for den valgte kogezone bliver kraftigere, mens lyset i de øvrige display bliver sva- gere. Hvis zonen er varm, vises symbolerne “H” og DK“0” skiftevis. Ved at trykke på tasten SKRU OP (3) eller SKRU NED (2), kan man vælge kogeniveau, hvorefter zonen be- gynder at varme op. Når du har valgt en kogezone, kan du indstille koge- niveauet ved at trykke og holde på tasten SKRU OP (3). Med niveau 1 som udgangspunkt øges effekten med 1 enhed pr. 0,4 sekund. Niveau 9 udgør det hø- jeste kogeniveau. Hvis kogeniveauet er blevet sat med tasten SKRU NED (2), vil udgangspunktet være niveau “9”, (mak- simal effekt). Når man trykker og holder på tasten, reduceres kogeniveauet med 1 enhed pr. 0,4 sekund. Når der nås ned på niveau 0, kan effekten ikke re- duceres yderligere. Kun ved igen at trykke på tasten SKRU NED (2) eller SKRU OP (3) bliver det igen muligt at regulere kogeniveauet. Sådan slukker du for en kogezone Du vælger den kogezone, du gerne vil slukke for, med den tilsvarende tast (5). Lyset i displayet (6) for den valgte kogezone bliver kraftigere, mens lyset i de øvrige display bliver svagere. Ved at trykke på taster- ne SKRU OP (3) og SKRU NED (2) samtidigt, indstilles kogezonens kogeniveau på ”0”. Alternativt kan man bruge tasten SKRU NED (2) til at reducere kogeni- veauet til 0. Hvis en kogezone er varm, vises symbolerne “H” og “0” skiftevis. Sådan slukker du for alle kogezonerne Ved at trykke på tænd/sluk-kontakten (1) kan du med øjeblikkelig virkning slukke for alle kogezonerne. I stand-by vises der et “H“ i displayet for alle de ko- gezoner, som er varme. Alle øvrige display forbliver slukket. Kogeniveau Kogezonernes styrke kan indstilles på 9 forskellige niveauer, der angives med tallene fra “1“ til “9“ på LED-displayene (6) med syv segmenter. Indikator for restvarme Denne indikator viser brugeren, at den glaskeramis- ke zone har en temperatur, der er farlig, hvis du rører området over kogezonerne. Temperaturen beregnes ved hjælp af en matematisk model, og i tilfælde af at der er restvarme til stede, vises dette med et “H” på det pågældende display med 7 segmenter. Opvarmningen og afkølingen beregnes på basis af:

• Det valgte kogeniveau (fra “0“ til “9“)

• Aktiveringsperiode. Efter at have slukket for kogezonen, vil det pågæl- dende display vise et “H” indtil zonens temperatur er faldet til under det kritiske niveau (≤ 60 ºC) i henhold til den matematiske model. Automatisk slukning (begrænsning af funktions- tid) Afhængig af kogeniveauet slukker de enkelte koge- zoner efter en forudindstillet maksimumtid, hvis ko- gezoner ikke anvendes. Enhver betjening af kogezonen (med tasterne SKRU OP (3) og SKRU NED (2) eller dobbeltzonen) medfører, at kogezonens maksimale driftstid starter forfra og indstilles på den indledende værdi. Beskyttelse mod utilsigtet tænding af apparatet Hvis den elektroniske styring registrerer, at der bli- ver trykket konstant på en tast i ca. 10 sek., slukker apparatet automatisk. Styringen afgiver et akustisk fejlsignal for at advare brugeren om, at sensorerne har registreret tilstedeværelsen af en genstand. Fe- jlkoden “E R 0 3” vises på displayene. Såfremt ko- gezonen “er varm”, vil et “H“ blive vist på displayet skiftevis med fejlsignalet.

• Hvis du ikke aktiverer en kogezone inden for 20 sekunder efter, at du har tændt for Touch control- funktionen, vender styringen tilbage til stand-by.

• Når styringen er tændt, har tasten ON/OFF forrang frem for en hvilken som helst anden tast således, at der når som helst kan slukkes for styringen; også i tilfælde af tryk på flere taster samtidigt eller ved et konstant tryk på disse.

• I stand-by vil et vedvarende tryk på tasterne ikke have nogen virkning. Under alle omstændigheder skal den elektroniske styring for igen at kunne akti- veres have registreret, at der ikke trykkes på nogen af tasterne. Blokering af taster (børnesikring)

• Børnesikring: Blokering af tasterne: For at aktivere børnesikringsfunktionen, når du har tændt for berøringskontrollen, skal du trykke på val- gknappen til den bageste, venstre kogezone samti- digt med knappen MINUS (2) i 3 sekunder, efterfulgt af valgknappen til den bageste, venstre kogezonealene. Der vises et “L” i alle displayene, hvilket be- tyder LÅST. (Børnesikring mod utilsigtet tænding af apparatet). Hvis kogezonen er varm vil “L” og “H” blive vist på skift. Denne handling skal udføres inden for de følgende 10 sekunder. Du må ikke trykke på nogen anden tast end de ovenfor nævnte. I modsat fald vil sekvensen blive afbrudt og den glaskeramiske kogezone vil ikke være blokeret. Den elektroniske styring forbliver blokeret, indtil bru- geren ophæver blokeringsmekanismen, også selvom man i mellemtiden har slukket og tændt for apparatet igen. Selv ikke en genaktivering af touch control- funktionen, (efter en strømafbrydelse), vil afbryde blokeringen af tasterne. Ophævelse af blokeringen af taster: Børnesikringsmekanismen kan deaktiveres, når man har tændt for touch control-funktionen. Du skal trykke samtidig og i 3 sekunder på den bageste tast til vens- tre til valg af kogezone og på tasten SKRU NED (2), og derefter kun på tasten SKRU NED (2). Hvis ovens- tående handlinger udføres i den nævnte rækkefølge inden for de følgende 10 sekunder, vil blokeringen af tasterne blive ophævet og touch control-funktionen slukker. I modsat fald, vil sekvensen blive betragtet som ufuldstændig, touch control-funktionen forbliver blokeret og slukker efter 20 sekunder. Når du igen tænder for touch control-funktionen med tasten ON/OFF viser samtlige display “0”, decimal- punkterne blinker og touch control-funktionen er klar til at blive brugt. Hvis en kogezonen er varm vil “0” og “H” blive vist på skift. Kontrol med flere kredsløb Kogeplader med dobbelt eller tredobbelt kredsløb, se figur 2A Kogeplade med dobbelt zone. (Figur 2B) Aktivering af en dobbelt kogezone indebærer, at man tæn-der for begge kredsløb på én gang. Aktivering af det ydre kredsløb angives ved hjælp af en kon- trollampe (7) i det nederste hjørne af displayet. Hvis du kun vil aktivere det indvendige kredsløb, kan du slukke det ydre kredsløb på kontakten til det dobbel- te kredsløb (4). Hvis du igen trykker på knappen til det dobbelte kredsløb (4), aktiveres det ydre kredsløb igen, og den pågældende kontrollampe (7) tænder. Kogeplade med tredobbelt zone. (Figur 2C) / Kogepla- de med dobbelt og tredobbelt zone. (Figur 2D) Når en dobbelt / tredobbelt kogezone er aktiveret, tændes der for de tre kredsløb på samme tid. Aktive- ring / deaktivering af hvert kredsløb sker med knap 4, og det indikeres med et oplyst segment. Akustisk signal (summelyd) Under brugen ledsages de nedenstående handlinger af summelyd:

• Normalt tryk på tasterne har en kort lyd.

• Konstant tryk på tasterne i mere end 10 sek. har en lang, periodisk lyd. Forholdsregler (Fig. 3) Mht. kogezonerne anbefales nedenstående: - Anvend gryder med flad bund, og med en diameter, der svarer til omridset af kogezonen eller som er en anelse større end denne. - Undgå at grydens indhold koger over. Kogezonens temperatur formindskes, når grydens indhold har nået kogepunktet; - Lad ikke kogezonerne stå tændt, hvis ikke de er i brug og stil ikke tomme gryder og pander på koge- zonerne. - Hvis kogepladens overflade går i stykker, skal appa- ratets stik øjeblikkeligt tages ud af lysnettets stikkon- takt for at undgå risikoen for at få et elektrisk stød. - Til rengøring af kogepladen må ikke anvendes dampapparater. - Dette apparat er ikke beregnet til at blive anvendt af personer, (inkl.børn), hvis fysiske, følelsesmæssi- ge eller mentale kapaciteter er formindskede, eller såfremt disse personer ikke har nogen erfaring med eller kendskab til apparatet, hvis disse ikke har mo- dtaget en forklaring omkring hvorledes apparetet bruges og altid under opsyn af en overfor dem ans- varshavende person. - Der bør holdes opsyn med børn, med henblik på at undgå, at de bruger apparatet som legetøj. Vedligeholdelse (Fig. 4) Rester af sølvpapir, madrester, fedtsprøjt, sukker eller meget søde varer bør fjernes omgående fra ko- geområdet med en skraber for at undgå skader på den vitrokeramiske plade. Derefter rengøres med et mildt rengøringsmiddel og køkkenrulle; der tørres efter med vand og til sidst tørres efter med en tør klud. Der må under ingen omstændigheder bruges svampe, ridsende klude,agressive rengøringsmidler eller pletfjernere. Instruktionsvejledning henvendt til den tekniske installatør Installation De herværende instruktionsvejledninger er henvendt til den tekniske installatør som retningslinie mht. ins- tallation, regulering og vedligeholdelse, i overensste- mmelse med de gældende lovgivninger og regelsæt desangående. Operationerne bør ALTID foretages, mens apparatet IKKE er tilsluttet lysnettet. Anbringelse af apparatet (Fig. 5) 1 Set forfra 2 Siden forfra Apparatet er beregnet til at skulle indbygges i en arbejdsstruktur, således som det er vist på tegningen. Det er vigtigt at klargøre overfladens perimeter med det vandtætte bånd. Når apparatet er installeret, er der adgang til den ne- derste del. Et beskyttelsespanel (af træ eller lignende) bør placeres med den afstand, der er vist i figuren. Elektrisk tilslutning FØR der foretages en elektrisk tilslutning, bør ne- densteånde kontrolleres: - At installationens karakteristika stemmer overens med de data, der fremgår af apparatets identifikationsplade, som befinder sig på undersiden af den keramiske kogeplade; - At installationen er udstyret med en effektiv jordforbindelse, i overensstemmelse med de gældende regler og lovbestemmelser desangående. Jordforbindelseskabel er et obligatorisk krav, som er vedtaget ved lov. Såfremt apparatet ikke er udstyret med et sådans kabel og/el stik, anvendes materiale, der er beregnet til den strømstyrke og den arbejdstemperatur, som er opgivet på apparatets indentifikationsplade. Kablet må ikke på noget punkt være udsat for en tempera- tur, der overstiger 50°C i rumtemperatur. Isæt den faste kabling som en metode til frakobling fra strømforsyningen, der har en kontaktadskillelse af alle poler, og som giver komplet frakobling i henhold til overspændingskategori III-betingelserne, og i ove- rensstemmelse med kablingsreglerne. Stikket eller den omnipolære afbryder skal være let tilgængeligt, når apparatet er installeret. Dette apparat er ikke beregnet til brug med en eks- tern timer eller et fjernbetjeningssystem. Fabrikanten frasiger sig ethvert ansvar, såfremt oven- nævnte retningslinier og de almindeligt gældende re- gler omhandlende sikkerhed ikke er overholdt. Hvis elforsyningsledningen er beskadiget, bør denne skiftes ud med en ny fra fabrikanten, hvi- lken operation skal udføres af en af fabrikanten autoriseret tekniker eller en tekniker, der er i be- siddelse af lignende kvalifikationer, med henblik på undgåelse af unødige risici forbundet med installationen.DENNA PRODUKT HAR UTFORMATS FÖR ANVÄND- NING I HUSHÅLLET. TILLVERKAREN AVSÄGER SIG ALLT ANSVAR FÖR SKADOR PÅ PERSONER ELLER FÖREMÅL SOM HÄRRÖR FRÅN EN FELAKTIG INS- TALLATION ELLER EN OLÄMPLIG, FELAKTIG ELLER ORIMLIG ANVÄNDNING. Tillverkaren försäkrar att denna produkt uppfyller alla krav i lågspänningsdirektivet 2006/95/EG (från den 12 december 2006) samt kraven i EU-direktivet 2004/108/EG gällande elektromagnetisk kompatibili- tet (från den 15 december 2004). Bruksanvisningar Installation Alla operationer i samband med installationen (ele- ktrisk anslutning) bör utföras av kvalificerad personal i enlighet med gällande förordningar. Beträffande specifika instruktioner hänvisas till an- visningarna för installatören. Bruksanvisningar
