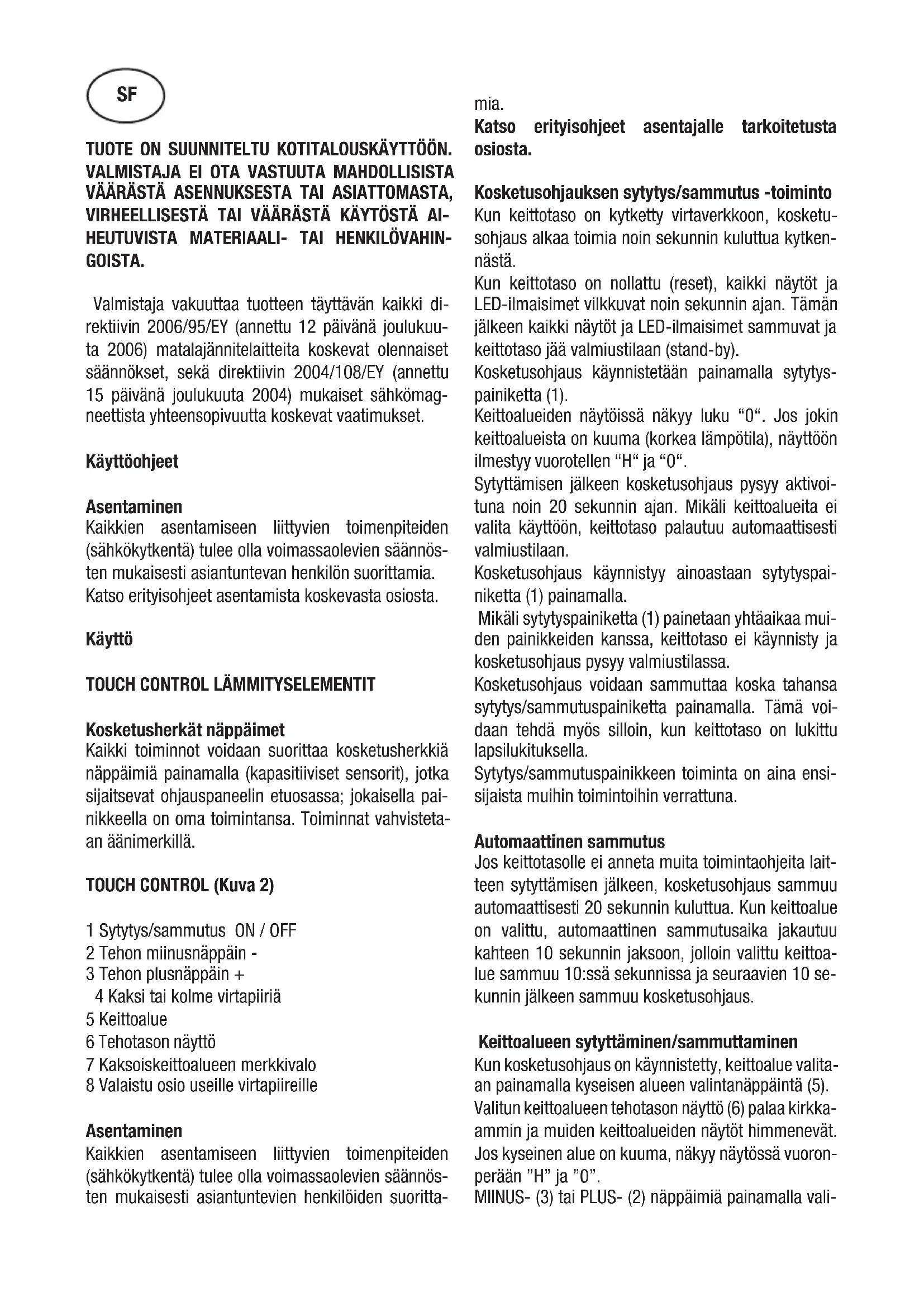

KÄYTTÖOHJE TD 3002 CATA

GOISTA. Valmistaja vakuuttaa tuotteen täyttävän kaikki di- rektiivin 2006/95/EY (annettu 12 päivänä joulukuu- ta 2006) matalajännitelaitteita koskevat olennaiset säännökset, sekä direktiivin 2004/108/EY (annettu 15 päivänä joulukuuta 2004) mukaiset sähkömag- neettista yhteensopivuutta koskevat vaatimukset. Käyttöohjeet Asentaminen Kaikkien asentamiseen liittyvien toimenpiteiden (sähkökytkentä) tulee olla voimassaolevien säännös- ten mukaisesti asiantuntevan henkilön suorittamia. Katso erityisohjeet asentamista koskevasta osiosta. Käyttö

TOUCH CONTROL LÄMMITYSELEMENTIT

Kosketusherkät näppäimet Kaikki toiminnot voidaan suorittaa kosketusherkkiä näppäimiä painamalla (kapasitiiviset sensorit), jotka sijaitsevat ohjauspaneelin etuosassa; jokaisella pai- nikkeella on oma toimintansa. Toiminnat vahvisteta- an äänimerkillä. TOUCH CONTROL (Kuva 2) 1 Sytytys/sammutus ON / OFF 2 Tehon miinusnäppäin - 3 Tehon plusnäppäin + 4 Kaksi tai kolme virtapiiriä 5 Keittoalue 6 Tehotason näyttö 7 Kaksoiskeittoalueen merkkivalo 8 Valaistu osio useille virtapiireille Asentaminen Kaikkien asentamiseen liittyvien toimenpiteiden (sähkökytkentä) tulee olla voimassaolevien säännös- ten mukaisesti asiantuntevien henkilöiden suoritta- mia. Katso erityisohjeet asentajalle tarkoitetusta osiosta. Kosketusohjauksen sytytys/sammutus -toiminto Kun keittotaso on kytketty virtaverkkoon, kosketu- sohjaus alkaa toimia noin sekunnin kuluttua kytken- nästä. Kun keittotaso on nollattu (reset), kaikki näytöt ja LED-ilmaisimet vilkkuvat noin sekunnin ajan. Tämän jälkeen kaikki näytöt ja LED-ilmaisimet sammuvat ja keittotaso jää valmiustilaan (stand-by). Kosketusohjaus käynnistetään painamalla sytytys- painiketta (1). Keittoalueiden näytöissä näkyy luku “0“. Jos jokin keittoalueista on kuuma (korkea lämpötila), näyttöön ilmestyy vuorotellen “H“ ja “0“. Sytyttämisen jälkeen kosketusohjaus pysyy aktivoi- tuna noin 20 sekunnin ajan. Mikäli keittoalueita ei valita käyttöön, keittotaso palautuu automaattisesti valmiustilaan. Kosketusohjaus käynnistyy ainoastaan sytytyspai- niketta (1) painamalla. Mikäli sytytyspainiketta (1) painetaan yhtäaikaa mui- den painikkeiden kanssa, keittotaso ei käynnisty ja kosketusohjaus pysyy valmiustilassa. Kosketusohjaus voidaan sammuttaa koska tahansa sytytys/sammutuspainiketta painamalla. Tämä voi- daan tehdä myös silloin, kun keittotaso on lukittu lapsilukituksella. Sytytys/sammutuspainikkeen toiminta on aina ensi- sijaista muihin toimintoihin verrattuna. Automaattinen sammutus Jos keittotasolle ei anneta muita toimintaohjeita lait- teen sytyttämisen jälkeen, kosketusohjaus sammuu automaattisesti 20 sekunnin kuluttua. Kun keittoalue on valittu, automaattinen sammutusaika jakautuu kahteen 10 sekunnin jaksoon, jolloin valittu keittoa- lue sammuu 10:ssä sekunnissa ja seuraavien 10 se- kunnin jälkeen sammuu kosketusohjaus. Keittoalueen sytyttäminen/sammuttaminen Kun kosketusohjaus on käynnistetty, keittoalue valita- an painamalla kyseisen alueen valintanäppäintä (5). Valitun keittoalueen tehotason näyttö (6) palaa kirkka- ammin ja muiden keittoalueiden näytöt himmenevät. Jos kyseinen alue on kuuma, näkyy näytössä vuoron- perään ”H” ja ”0”. MIINUS- (3) tai PLUS- (2) näppäimiä painamalla vali- SFtaan haluttu tehotaso ja valittu keittoalue alkaa kuu- mentua. Kun haluttu keittoalue on valittu, säädä haluama- si lämpöteho painamalla PLUS-näppäintä (3). Kun näppäintä pidetään painettuna, nousee tehotaso tasosta 1 alkaen yhdellä yksiköllä aina 0,4 sekunnin välein. Korkein mahdollinen tehotaso on 9. Jos tehotaso on valittu käyttäen MIINUS-näppäintä (2), alkutaso on silloin 9 (korkein tehotaso). Kun näppäintä pidetään painettuna, tehotaso laskee yhden yksikön kerrallaan aina 0,4 sekunnin välein. Alhaisin mahdollinen tehotaso on 0. Tehotasoa voi säätää uudelleen painamalla MIINUS- (2) tai PLUS- (3) näppäimiä. Keittoalueen sammuttaminen Valitse sammutettava keittoalue painamalla vasta- avaa valintanäppäintä (5). Valitun keittoalueen näyttö (6) palaa kirkkaammin ja muut näytöt himmenevät. Kun PLUS- (3) ja MIINUS –näppäimiä (2) painetaan yhtäaikaa, keittoalueen tehotaso asettuu nollaan. Vai- htoehtoisesti voi painaa MIINUS-näppäintä (2), kun- nes tehotaso laskee nollaan. Jos jokin keittoalueista on kuuma, ilmestyy näyttöön vuoronperään ”H” ja ”0”. Kaikkien keittoalueiden sammuttaminen Kaikki keittoalueet voi sammuttaa yhtä aikaa paina- malla sytytys/sammutuspainiketta (1). Keittotason ollessa valmiustilassa ilmestyy “H” niiden keittoaluei- den näyttöön, jotka ovat vielä kuumia. Kaikki muut näytöt sammuvat. Tehotaso Keittoalueen tehotaso käsittää 9 eri astetta. Tehotaso näkyy näytössä numeroina 1-9 seitsemänlohkoisten LED-ilmaisimien (6) avulla. Jäännöslämmön ilmaisin Ilmaisin kertoo käyttäjälle, että keraamisen keitto- tason lämpötila on edelleen vaarallisen korkea eikä keittoalueeseen voi koskea. Lämpötila määritetään matemaattisen mallin mukaan ja mikäli keittoalueella havaitaan jäännöslämpöä, ilmoitetaan se näytössä seitsemänlohkoisesta merkkivalosta muodostuvalla symbolilla ”H”. Kuumeneminen ja jäähtyminen lasketaan seuraavin perustein:

• Valittu tehotaso (“0“-“9“)

• Käytössäoloaika. Sen jälkeen kun keittoalue on sammutettu, vasta- avassa näytössä näkyy “H” niin kauan, kunnes alueen lämpötila on laskenut kriittisen tason alapuolelle (≤ 60ºC) matemaattisen laskentamallin mukaan. Automaattinen sammutustoiminto (käyttöajan rajoitus) Mikäli keittotasolle ei valita mitään tehotasoon liittyvää toimintoa, jokainen keittoalueista sammuu tietyn etukäteen määritellyn enimmäisajan kuluttua. Jokainen keittoalueella suoritettu toimenpide (PLUS- (3), MIINUS- (2) tai kaksoiskeittoalueen näppäimiä käyttämällä), asettaa enimmäistoiminta-ajan kysei- sellä alueella uudelleen alkuarvoonsa. Suojamekanismi tahattomissa käynnistysta- pauksissa

• Elektronisen valvontamekanismin havaitessa, että tiettyä näppäintä painetaan jatkuvasti noin 10 sekun- nin ajan, se sammuu automaattisesti. Valvontameka- nismi ilmoittaa antureiden havaitsemasta vieraasta esineestä virheäänimerkillä. Näyttöihin ilmestyy vir- hekoodi “ E R 0 3 “. Jos keittoalue on kuuma, ilmes- tyy näyttöön ”H” vuoronperään virhekoodin kanssa.

• Siinä tapauksessa, että mitään keittoalueista ei aktivoida 20 sekunnin aikana kosketusohjauksen sytyttämisen jälkeen, valvontamekanismi palauttaa laitteen valmiustilaan.

• Kun valvontamekanismi on käynnissä, ON/OFF –pai- nikkeella on prioriteetti kaikkiin muihin painikkeisiin nähden. Näin laite voidaan sammuttaa koska hyvän- sä, myös sellaisissa tapauksissa, joissa näppäimiä painetaan yhtäaikaisesti tai pidempään.

• Laitteen ollessa valmiustilassa näppäinten jatkuva painaminen ei aiheuta minkäänlaista vaikutusta. Joka tapauksessa jos elektroninen valvontamekanismi ha- lutaan käynnistää uudelleen, tulee mekanismin ensin havaita, ettei mikään näppäimistä ole painettuna. Näppäinten lukitseminen (lapsilukitus)

• Lapsilukitus: Näppäinten lukitseminen: Kun kosketusohjain on käytössä, voit aktivoida lap- sisuojan painamalla vasemman takakeittoalueen valintapainiketta ja MIINUS-painiketta (2) sama- naikaisesti 3 sekunnin ajan, ja sen jälkeen pelkäs- tään vasemman takakeittoalueen valintapainiketta. Kaikkiin näyttöihin ilmestyy kirjain “L”, joka tarkoittaaLOCKED, eli lukittu (lapsilukitus tahattoman käyn- nistymisen estämiseksi). Jos jokin keittoalueista on edelleen kuuma, ilmestyy vastaavan keittoalueen näyttöön vuoronperään ”L” ja ”H”. Lukitustoiminto tulee suorittaa 10 sekunnin kuluessa eikä sen aikana saa painaa mitään muita painikkeita kuin edellä mainitut. Päinvastaisessa tapauksessa lu- kitussekvenssi keskeytyy eikä keittotaso lukkiudu. Elektroninen valvontamekanismi pysyy lukittuna niin kauan, kunnes käyttäjä poistaa lukituksen, silloinkin kun keittotaso on välillä sammutettu ja sitten taas sytytetty uudelleen. Näppäinten turvalukitus pysyy voimassa myös silloin, kun keittotaso nollaantuu väli- llä (esimerkiksi jännitteen laskun vuoksi). Näppäinlukituksen poistaminen: Kun keittotaso on käynnistetty, voidaan lapsilukitus poistaa näppäimistä. Tätä varten tulee ensin painaa kolmen sekunnin ajan samanaikaisesti takana va- semmalla olevaa keittoalueen valintanäppäintä ja MIINUS-näppäintä (2), ja tämän jälkeen uudelleen ainoastaan MIINUS-näppäintä. Jos kaikki toimen- piteet tehdään asianmukaisessa järjestyksessä 10 sekunnin sisällä, näppäinlukitus poistuu ja keittotaso sammuu. Päinvastaisessa tapauksessa sekvenssi keskeytyy, keittotaso on edelleen lukittuna ja sam- muu 20 sekunnin kuluttua. Kun keittotaso sytytetään uudelleen ON/OFF –näppäi- mellä, kaikissa näytöissä näkyy ”0”, desimaalipisteet vilkkuvat ja keittotaso on valmiina käyttöön. Jonkin keittoalueen ollessa kuuma ilmestyvät vastaavan keittoalueen näyttöön symbolit ”H” ja ”0” vuoron- perään. Useiden virtapiirien hallinta Liesitasot, joissa ei ole kahta tai kolmea virtapiiriä; ks. kuva 2A Kahden keittoalueen liesitaso. (Kuva 2B) Kun kaksoiskeittoalue käynnistetään, syttyvät mole- mmat alueet yhtäaikaa. Näytön oikeaan alakulmaan syttyy valo (7) merkiksi siitä, että ulompi keittoalue on kytketty päälle. Jos halutaan käyttöön vain sisempi keittoalue, ulomman keittoalueen voi sammuttaa pai- namalla kaksois- keittoalueen näppäintä (4). Ulompi keittoalue syttyy uudelleen painamalla jälleen kaks- oiskeittoalueen näppäintä (4), jolloin näyttöön ilmes- tyy vastaava valopiste (7). Kolmen keittoalueen liesitaso. (Kuva 2C) / Kahden ja kolmen keittoalueen liesitaso. (Kuva 2D) Kun kaksi tai kolme keittoaluetta on käytössä, kaikki kolme virtapiiriä ovat päällä samanaikaisesti. Virtapii- rit otetaan käyttöön tai pois käytöstä painikkeella 4 ja valaistu osio (8) näyttää niiden tilan. Äänimerkki (summeri) Käytön aikana äänimerkki ilmoittaa seuraavista toi- menpiteistä:

• Lyhyt äänimerkki, kun näppäimiä painetaan norma- alisti

• Pitkä, toistuva äänimerkki jos näppäimiä painetaan jatkuvasti yli 10 sekunnin ajan. Varotoimenpiteet (Kuva 3) - Lämmityslaitteita käsitellessä on suositeltavaa käyttäätasapohjaisia astioita, joiden ympärysmitta on yhtä suuri tai hiukan suurempi kuin serigrafia osoi- ttaa. - Vältä nesteiden ylikiehumista. Näin ollen, nesteen kuumentuessa, pienennä tehoa, - Älä jätä lämmityselementtejä päälle tyhjillään tai tyhjien kattiloiden tai pannujen kanssa. - Jos lieden pinta rikkoutuu, kytke laite välittömästi irti verkosta mahdollisen sähköiskun välttämiseksi. - Älä käytä lieden puhdistukseen minkäänlaista höyrypesuria. - Tämä laite ei ole suunniteltu sellaisten henkilöiden (lapset mukaanluettuna) käytettäväksi, joiden fyysi- set, henkiset tai vastuuntuntoon liittyvät ominaisuu- det ovat rajoitetut, tai joilta puuttuu käytön vaatima kokemus tai tietämys, paitsi jos he ovat saaneet lait- teen käyttöön sen turvallisuudesta vastaavan henki- lön antamaa opastusta tai suoraa valvontaa. - Lasten leikkiminen laitteella tulee estää järjestämä- llä heille tarvittava valvonta. Ylläpito (Kuva 4) Jotta laite ei vaurioituisi, poista pinnalta välittömäs- ti sille tippuneet alumiinifolion palaset, ruoanmurut, läikkynyt rasva, sokeritahrat ja muut sokeripitoiset ruoantähteet. Puhdista pinta sen jälkeen rätillä ja erikoistuotte- ella, huuhtele vedellä ja kuivaa puhtaalla liinalla. Älä missään tapauksessa käytä sientä tai raapivia puh- distusliinoja; vältä myös voimakkaiden kemiallisten puhdistusaineiden kuten uuninpuhdistusaineen tai tahranpoistoaineen käyttöä. Asennusohjeet Asentaminen Nämä ohjeet on tarkoitettu asentajalle asentamisen,säätämisen ja huollon helpottamiseksi voimassa ole- vien lakien ja säädösten mukaisesti. Kaikki kyseiset toimenpiteet tulee suorittaa aina siten, että liesitaso on kytkettynä pois verkkovirrasta. Sijoittaminen (Kuva 5) 1 Edestä katsottuna 2 Sivusta Laite voidaan sijoittaa toimipaikalle kuvan esittämällä tavalla. Aseta oheinen suojus koko toimialueen ympärysmi- talle. Om det efter installation av utrustningen finns till- gång till den nedre delen, ska en skyddspanel (trä eller något liknande material) placeras på det avs- tånd som indikeras på bilden. Sähkökytkentä Ennen sähkökytkennän suorittamista tarkista, että: - asennusominaisuudet vastaavat liesitason alapinnalle sijoitetun tunnistelevyn ilmoittamia tietoja; - asennuksessa on tehokas maadoituskytkentä voimassaolevien lakien määräysten mukaisesti. Maadoitus on lain mukaan pakollinen. Siinä tapauksessa, että laitteessa ei ole johtoa ja/tai pistoketta, käytä asianmukaista tunnistelevyssä il- moitetulle sähkövirralle ja työskentelylämpötilalle sopivaa materiaalia. Johto ei saa missään tapauksessa joutua alttiiksi huoneenlämpöä 50ºC korkeammalle lämpötilalle. Asenna kiinteään johdotukseen sähkömääräysten mukainen keskus sähkönsyötön katkaisemiseksi niin, että kaikki navat kytkeytyvät irti ylijänniteka- tegorian III määräysten mukaisesti. Pistokkeen tai moninapaisen katkaisijan tulee olla sopivalla korkeu- della siten, että niihin pääsee helposti käsiksi laitteen ollessa asennettuna. Den här utrustningen är inte avsedd att användas med en extern timer eller fjärrstyrningssystem. Valmistaja kieltäytyy kaikesta vastuusta tapauksissa, joissa edellä mainittuja ohjeita ja tavanomaisia vaa- ratilanteita ehkäiseviä käyttönormistoja ei noudateta. Jos virtajohto on vahingoittunut, tulee se vaihtaa. Vaihdon tulee olla valmistajan, valtuutetun tekni- sen huoltoliikkeen tai pätevän teknisen asenta- jan suorittama kaikentyyppisten vaaratilanteiden välttämiseksi.ΑΥΤΟ ΤΟ ΠΡΟΙΟΝ ΣΧΕΔΙΑΣΤΗΚΕ ΓΙΑ ΟΙΚΙΑΚΗ ΧΡΗΣΗ. Ο ΚΑΤΑΣΚΕΥΑΣΤΗΣ ΔΕΝ ΦΕΡΕΙ ΚΑΜΙΑ ΕΥΘΥΝΗ ΣΕ ΠΕΡΙΠΤΩΣΗ ΒΛΑΒΩΝ ΣΕ ΠΡΟΣΩΠΑ Ή ΠΡΑΓΜΑΤΑ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΕΣΦΑΛΜΕΝΗ ΕΓΚΑΤΑΣΤΑΣΗ Ή ΧΡΗΣΗ. Ο κατασκευαστής πρέπει να διασφαλίσει ότι το προϊόν πληροί όλες τις αναγκαίες απαιτήσεις για ηλεκτρικό υλικό χαμηλής τάσης που καθορίζονται στην οδηγία 2006/95/CEE της 12ης Δεκεμβρίου 2006 και ηλεκτρομαγνητικής συμβατότητας που καθορίζονται από την οδηγία 2004/108/CEE της 15ης Δεκεμβρίου 2004. Οδηγίες για τον χρήστη Εγκατάσταση Όλες οι ενέργειες σχετικά με την εγκατάσταση (ηλεκτρική σύνδεση) πρέπει να γίνουν από εξειδικευμένο προσωπικό σύμφωνα με τους ισχύοντες κανονισμούς. Για τις ειδικές οδηγίες ανατρέξτε στην ενότητα που απευθύνεται στον τεχνικό εγκατάστασης.
