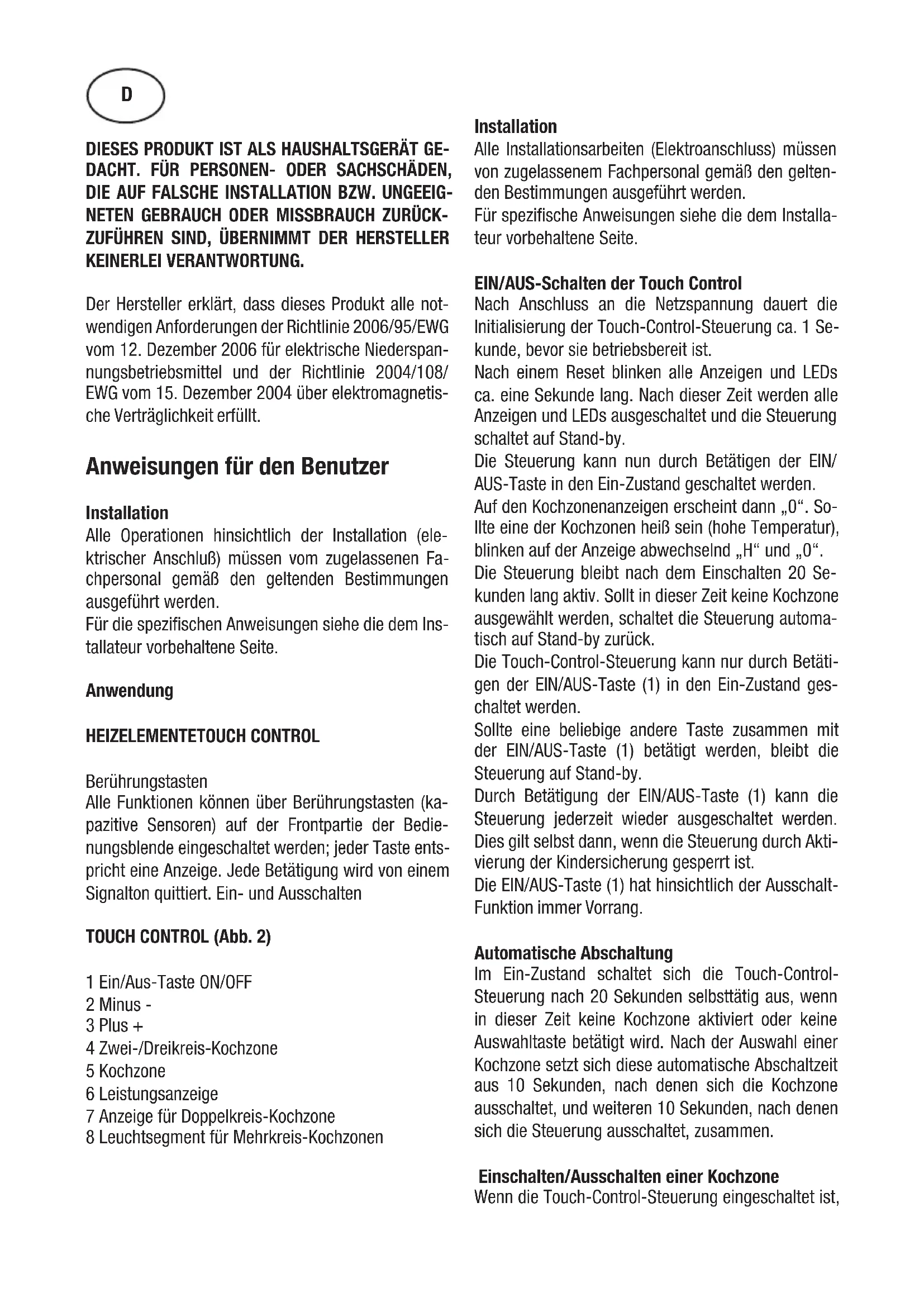

BEDIENUNGSANLEITUNG TD 3002 CATA

ZUFÜHREN SIND, ÜBERNIMMT DER HERSTELLER

KEINERLEI VERANTWORTUNG. Der Hersteller erklärt, dass dieses Produkt alle not- wendigen Anforderungen der Richtlinie 2006/95/EWG vom 12. Dezember 2006 für elektrische Niederspan- nungsbetriebsmittel und der Richtlinie 2004/108/ EWG vom 15. Dezember 2004 über elektromagnetis- che Verträglichkeit erfüllt. Anweisungen für den Benutzer Installation Alle Operationen hinsichtlich der Installation (ele- ktrischer Anschluß) müssen vom zugelassenen Fa- chpersonal gemäß den geltenden Bestimmungen ausgeführt werden. Für die spezifischen Anweisungen siehe die dem Ins- tallateur vorbehaltene Seite. Anwendung HEIZELEMENTETOUCH CONTROL Berührungstasten Alle Funktionen können über Berührungstasten (ka- pazitive Sensoren) auf der Frontpartie der Bedie- nungsblende eingeschaltet werden; jeder Taste ents- pricht eine Anzeige. Jede Betätigung wird von einem Signalton quittiert. Ein- und Ausschalten TOUCH CONTROL (Abb. 2) 1 Ein/Aus-Taste ON/OFF 2 Minus - 3 Plus + 4 Zwei-/Dreikreis-Kochzone 5 Kochzone 6 Leistungsanzeige 7 Anzeige für Doppelkreis-Kochzone 8 Leuchtsegment für Mehrkreis-Kochzonen Installation Alle Installationsarbeiten (Elektroanschluss) müssen von zugelassenem Fachpersonal gemäß den gelten- den Bestimmungen ausgeführt werden. Für spezifische Anweisungen siehe die dem Installa- teur vorbehaltene Seite. EIN/AUS-Schalten der Touch Control Nach Anschluss an die Netzspannung dauert die Initialisierung der Touch-Control-Steuerung ca. 1 Se- kunde, bevor sie betriebsbereit ist. Nach einem Reset blinken alle Anzeigen und LEDs ca. eine Sekunde lang. Nach dieser Zeit werden alle Anzeigen und LEDs ausgeschaltet und die Steuerung schaltet auf Stand-by. Die Steuerung kann nun durch Betätigen der EIN/ AUS-Taste in den Ein-Zustand geschaltet werden. Auf den Kochzonenanzeigen erscheint dann „0“. So- llte eine der Kochzonen heiß sein (hohe Temperatur), blinken auf der Anzeige abwechselnd „H“ und „0“. Die Steuerung bleibt nach dem Einschalten 20 Se- kunden lang aktiv. Sollt in dieser Zeit keine Kochzone ausgewählt werden, schaltet die Steuerung automa- tisch auf Stand-by zurück. Die Touch-Control-Steuerung kann nur durch Betäti- gen der EIN/AUS-Taste (1) in den Ein-Zustand ges- chaltet werden. Sollte eine beliebige andere Taste zusammen mit der EIN/AUS-Taste (1) betätigt werden, bleibt die Steuerung auf Stand-by. Durch Betätigung der EIN/AUS-Taste (1) kann die Steuerung jederzeit wieder ausgeschaltet werden. Dies gilt selbst dann, wenn die Steuerung durch Akti- vierung der Kindersicherung gesperrt ist. Die EIN/AUS-Taste (1) hat hinsichtlich der Ausschalt- Funktion immer Vorrang. Automatische Abschaltung Im Ein-Zustand schaltet sich die Touch-Control- Steuerung nach 20 Sekunden selbsttätig aus, wenn in dieser Zeit keine Kochzone aktiviert oder keine Auswahltaste betätigt wird. Nach der Auswahl einer Kochzone setzt sich diese automatische Abschaltzeit aus 10 Sekunden, nach denen sich die Kochzone ausschaltet, und weiteren 10 Sekunden, nach denen sich die Steuerung ausschaltet, zusammen. Einschalten/Ausschalten einer Kochzone Wenn die Touch-Control-Steuerung eingeschaltet ist, Dwird eine Kochzone durch Drücken der entsprechen- den Taste (5) ausgewählt. Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Sollte eine der Kochzonen heiß sein, werden abwechselnd „H“ und „0“ angezeigt. Durch Betätigen der PLUS- (3) oder MINUS-Taste (2) wird eine Leistungsstufe eingestellt und die Kochzo- ne beginnt sich zu erwärmen. Nach der Auswahl einer Kochzone kann die Leis- tungsstufe durch Gedrückthalten der PLUS-Taste (3), beginnend mit Stufe 1, eingestellt werden, wobei sich die Leistung alle 0,4 Sekunden um eine Stufe erhöht. Nach Erreichen der Leistungsstufe 9 ist keine weitere Erhöhung mehr möglich. Wird die Auswahl der Leistungsstufe mit der MIN- US-Taste (2) vorgenommen, ist die erste Stufe „9“ (maximale Leistung). Wird die Taste gedrückt gehal- ten, verringert sich die Leistung alle 0,4 Sekunden um eine Stufe. Bei Erreichen der Leistungsstufe 0 ist keine weitere Verringerung der Leistung mehr möglich. Um eine neue Leistungsstufe einzustellen, muss dann wieder die Taste MINUS (2) bzw. PLUS (3) betätigt werden. Ausschalten einer Kochzone Zum Ausschalten einer einzelnen Kochzone muss die entsprechende Taste (5) betätigt werden. Die Anzeige (6) der entsprechenden Kochzone wird dann heller, während die anderen Anzeigen dunkler werden. Wer- den die PLUS- (3) und die MINUS-Taste (2) gleichzeitig betätigt, wird die Leistungsstufe der entsprechenden Kochzone direkt auf 0 zurückgesetzt. Alternativ dazu kann auch die MINUS-Taste (2) ununterbrochen ge- drückt werden, bis die Leistungsstufe erreicht 0 ist. Sollte eine der Kochzonen heiß sein, werden abwech- selnd „H“ und „0“ angezeigt. Ausschalten aller Kochzonen Das sofortige Ausschalten aller Kochzonen ist jeder- zeit durch Betätigung der EIN/AUS-Taste (1) möglich. Im Stand-by-Zustand erscheint ein „H“ in der Anzei- ge aller Kochzonen, die noch heiß sind. Die anderen Kochzonenanzeigen sind dunkel. Leistungsstufen Jede Kochzone hat 9 Leistungsstufen, die jeweils mit den Zahlen „1“ bis „9“ in der jeweiligen aus sieben Segmenten bestehenden LED-Anzeige (6) angezeigt werden. Restwärmeanzeige Der Benutzer wird auf eine eventuell gefährliche Berührtemperatur der Glaskeramikoberfläche einer Kochzone hingewiesen. Die Temperatur wird über ein mathematisches Modell berechnet, und verbliebene Restwärme wird mittels eines „H“ auf dem entspre- chenden 7-Segment-Display angezeigt. Das Aufheizen und Abkühlen wird in Abhängigkeit der gewählten Leistungsstufe (von „0“ bis „9“) und der Betriebszeit berechnet. Nach dem Abschalten einer Kochzone zeigt die ents- prechende Anzeige ein „H“, bis die Temperatur re- chnerisch unter ein bestimmtes Niveau abgesunken ist (≤ 60ºC). Abschaltautomatik (Betriebsdauerbegrenzung) Abhängig von der ausgewählten Leistungsstufe wird jede Kochzone individuell nach einer bestimmten maximalen Betriebsdauer abgeschaltet, falls inner- halb dieser Zeit keine Benutzung erfolgt ist. Jede Veränderung der jeweiligen Kochzone (über die Tasten PLUS (3) und MINUS (2) bzw. Doppelkreis- Kochzone) führt zur Rückstellung der maximalen Be- triebszeit auf ihren Ausgangswert. Schutz gegen unbeabsichtigtes Einschalten Bei Erkennung der Dauerbetätigung einer Tas- te während etwa 10 Sekunden schaltet sich die Steuerung automatisch ab. Es ertönt dann als Fehler- meldung ein akustisches Signal, um dem Benutzer anzuzeigen, dass die Sensoren die Gegenwart eines Gegenstands erkannt haben. Auf den Anzeigen ers- cheint der Fehlercode „E R 0 3“. Wenn eine der Koch- zonen noch heiß ist, wird abwechslend ein „H“ und die Fehlermeldung angezeigt.

• Wird innerhalb von 20 Sekunden nach dem Eins- chalten keine Kochzone aktiviert, so schaltet die Steuerung zurück auf Stand-by.

• Die Ein/Aus-Taste hat im eingeschaltetem Zustand Vorrang vor allen anderen Tasten, so dass auch bei Mehrfach- oder Dauerbetätigung von Tasten die Steuerung jederzeit ausgeschaltet werden kann.

• In Stand-by hat eine Dauerbetätigung der Tasten keine Auswirkung. Allerdings müssen alle Tasten wieder als unbetätigt erkannt werden, bevor sich die Steuerung erneut einschalten lässt.Tastenverriegelung (Kindersicherung)

• Kindersicherung: Tastenverriegelung: Zur Aktivierung der Kindersicherung müssen nach dem Einschalten der Touch-Control-Steuerung glei- chzeitig drei Sekunden lang die Kochzonenwahltas- te hinten links und die MINUS-Taste (2) und danach allein die Kochzonenwahltaste hinten links betätigt werden. Auf allen Anzeigen erscheint dann ein „L“ für LOCKED (Kindersicherung gegen unbeabsichtig- tes Einschalten). Sollte eine Kochzone noch heiß sein, werden „L“ und „H“ abwechselnd angezeigt. Dieser Bedienungsablauf muss innerhalb von 10 Se- kunden stattfinden und es darf keine andere Taste als die oben beschriebenen gedrückt werden. Ander- nfalls wird die Eingabe als nicht vollständig abgebro- chen und die Kochstelle wird nicht verriegelt. Die Elektronik bleibt bis zur Entriegelung durch den Benutzer im verriegelten Zustand, auch wenn die Steuerung zwischenzeitlich aus- und wieder ein- geschaltet wird. Auch ein Reset der Steuerung (nach einem Spannungsabfall) unterbricht die Verriegelung nicht. Entriegelung: Nach dem Einschalten der Steuerung kann die Kin- dersicherung deaktiviert werden. Hierzu müssen erst gleichzeitig 3 Sekunden lang die Kochzonenwahltas- te hinten links und die MINUS-Taste (2) und danach allein die MINUS-Taste (2) betätigt werden Wenn alle Schritte in der richtigen Reihenfolge und innerhalb von 10 Sekunden durchgeführt wurden, wird die Ve- rriegelung aufgehoben und die Steuerung befindet sich im AUS-Zustand. Ansonsten ist die Eingabe un- vollständig und die Steuerung bleibt im verriegelten Zustand und schaltet nach 20 Sekunden ab. Nach erneutem Einschalten der Steuerung mit der EIN/AUS-Taste erscheint auf allen Anzeigen eine 0, die Dezimalpunkte der Anzeigen blinken und die Steuerung ist für den Kochvorgang einsatzbereit. So- llte eine Kochzone noch heiß sein, werden „0“ und „H“ abwechselnd angezeigt. Bedienung der Mehrkreis-Kochzonen Kochfelder ohne Zwei- oder Dreikreis-Kochzone. Sie- he Abb. 2A Kochfeld mit Zweikreis-Kochzone (Abb. 2B) Bei der Aktivierung einer Doppelkreis-Kochzone werden die entsprechenden beiden Heizkreise glei- chzeitig eingeschaltet. Das Einschalten des äußeren Heizkreises wird durch eine entsprechende Leu- chtanzeige (7) in der rechten unteren Ecke des Dis- plays angezeigt. Wenn nur der innere Heizkreis ein- geschaltet werden soll, kann der äußere Kreis durch Betätigung der Doppelkreis-Taste (4) ausgeschaltet werden. Durch erneutes Betätigen der Doppelkreis- Taste (4) kann der äußere Kreis wieder eingeschaltet werden, woraufhin die entsprechende Punktanzeige (7) erneut aufleuchtet. Kochfeld mit Dreikreis-Kochzone (Abb. 2C)/Kochfeld mit Zweikreis- und Dreikreis-Kochzone (Abb. 2D) Durch Aktivierung einer Zweikreis-/Dreikreis-Koch- zone werden alle 3 Kreise gleichzeitig eingeschaltet. Durch Drücken der Taste 4 kann jeder Kreis ein- oder ausgeschaltet werden. Die Anzeige erfolgt über ein Leuchtsegment (8). Akustisches Signal (Summer) Während des Betriebs werden folgende akustische Summer-Signale ausgegeben:

• Kurzer Summer-Ton bei Normalbetätigung der Tas- ten

• Längerer, unterbrochener Summer-Ton bei Dauer- betätigung der Tasten während mehr als 10 Sekun- den Vorsichtsmaßnahmen: (Abb. 3) - Für den Gebrauch der Heizelemente empfehlen sich Töpfe mit geradem Boden und gleichem oder nur we- nig größerem Durchmesser; - Vermeiden Sie das Überlaufen von Flüssigkeiten, in- dem Sie nach Erreichen des Siedepunkts oder Erhit- zen der Flüssigkeit die Wärmezufuhr zurückschalten; - lassen Sie die Heizelemente nicht ohne Topf oder mit leeren Töpfen eingeschaltet. - Zur Vermeidung eines Elektroschocks muss das Gerät beim Platzen des Kochfelds sofort vom Netz getrennt werden. - Das Kochfeld darf nicht mit Dampf gereinigt wer- den. - Dieses Gerät darf nicht von Personen (oder Kindern) mit eingeschränkten körperlichen, sensoriellen oder geistigen Fähigkeiten bzw. mit mangelnden Kennt- nissen und unzureichender Erfahrung bedient wer- den, es sei denn, es geschieht dies unter der Aufsicht oder nach entsprechender Vertrautmachung mit dem Gerät durch die für deren Sicherheit verantwortlichePerson. - Kinder unter Aufsicht halten, damit sie nicht am Gerät herumspielen. Instandhaltung (Abb. 4) Spuren von Aluminiumfolie, Essensresten, Fetts- pritzern, Zucker oder stark zuckerhaltigen Speisen müssen sofort mit einem Schaber von der Kochflä- che entfernt werden um mögliche Schäden an der Fläche zu vermeiden. Mit einem entsprechenden Reinigungsmittel und Küchenpapier säubern, dann mit klarem Wasser nachspülen und abschließend mit einem Lappen trocken wischen. Keine Putzschwämme oder Scheuerkissen zum Einsatz bringen; abzuraten ist ferner von der Verwendung von starken Chemikalien und Fleckenentfernern. Anweisungen für den Installateur Installation Die angegebenen Anweisungen sind an den zugelas- senen Installateur als Richtlinie für die Installation, Regelung und Instandhaltung, gemäß den geltenden Gesetzen und Normen, gerichtet. Die Eingriffe dür- fen nur bei ausgeschaltetem Apparat vorgenommen werden. Aufstellung (Abb. 5) 1 Vorderansicht 2 Vorderseite Der Apparat ist für den Einbau in eine Arbeitsplatte vorgesehen. Siehe Abbildung. Auf den ganzen Peri- meter der Platte die mitgelieferte Dichtmasse vertei- len. Wenn der untere Bereich des Geräts nach dem Einbau zugänglich ist, muss ein Schutzpanel (aus Holz oder Ähnlichem) mit dem auf der Abbildung angegebenen Abstand angebracht werden. Elektrischer Anschluß Vor dem Anschluß an das elektrische Netz sich davon überzeugen, daß: - die Eigenschaften der Anlage mit denen auf dem unter der Ofenplatte angebrachten Leistungsschild übereinstimmen; - die Anlage mit einem wirksamen Erdanschluß gemäß den geltenden Normen und Gesetzbestimmungen versehen ist. Der Erdanschluß ist gemäß Gesetz verbindlich. Falls der Apparat nicht mit einem Kabel und/ oder mit einem entsprechenden Stecker ausgerüstet ist, muß gleichwertiges Material zur Stromentnahme, wie auf dem Leis- tungsschild angegeben, und für die Arbeitstempe- ratur verwendet werden. Das Kabel darf an keiner Stelle eine Temperatur von mehr als 50°C über der Raumtemperatur erreichen. Am angebrachten Stromkabel eine Trennvorrichtung installieren, die an allen Polen über eine Kontakt- trennung verfügt und die Trennung vom Netz sowie bei Überspannungskategorie III eine vollständige Abschaltung gemäß den Verkabelungsvorschrif- ten gewährleistet. Die Steckdose oder der allpolige Schalter müssen bei dem installierten Apparat leicht zu erreichen sein. Dieses Gerät ist nicht für den Gebrauch mit einer externen Zeitschaltuhr oder einem gesonderten Fer- nbedienungssystem vorgesehen. Der Hersteller lehnt jede Verantwortung ab falls oben genannte Ausführungen und die üblichen Unfallnor- men nicht eingehalten werden. Falls das Netzkabel beschädigt ist, muss es durch den Hersteller oder seinen technischen Kunden- dienst oder in jedem Fall durch eine entspre- chend qualifizierte Fachkraft ersetzt werden, um jedes Risiko auszuschließen.CE PRODUIT EST CONÇU EXCLUSIVEMENT POUR
