BRUKSANVISNING TD 3002 CATA

• Normalt tryk på tasterne har en kort lyd.

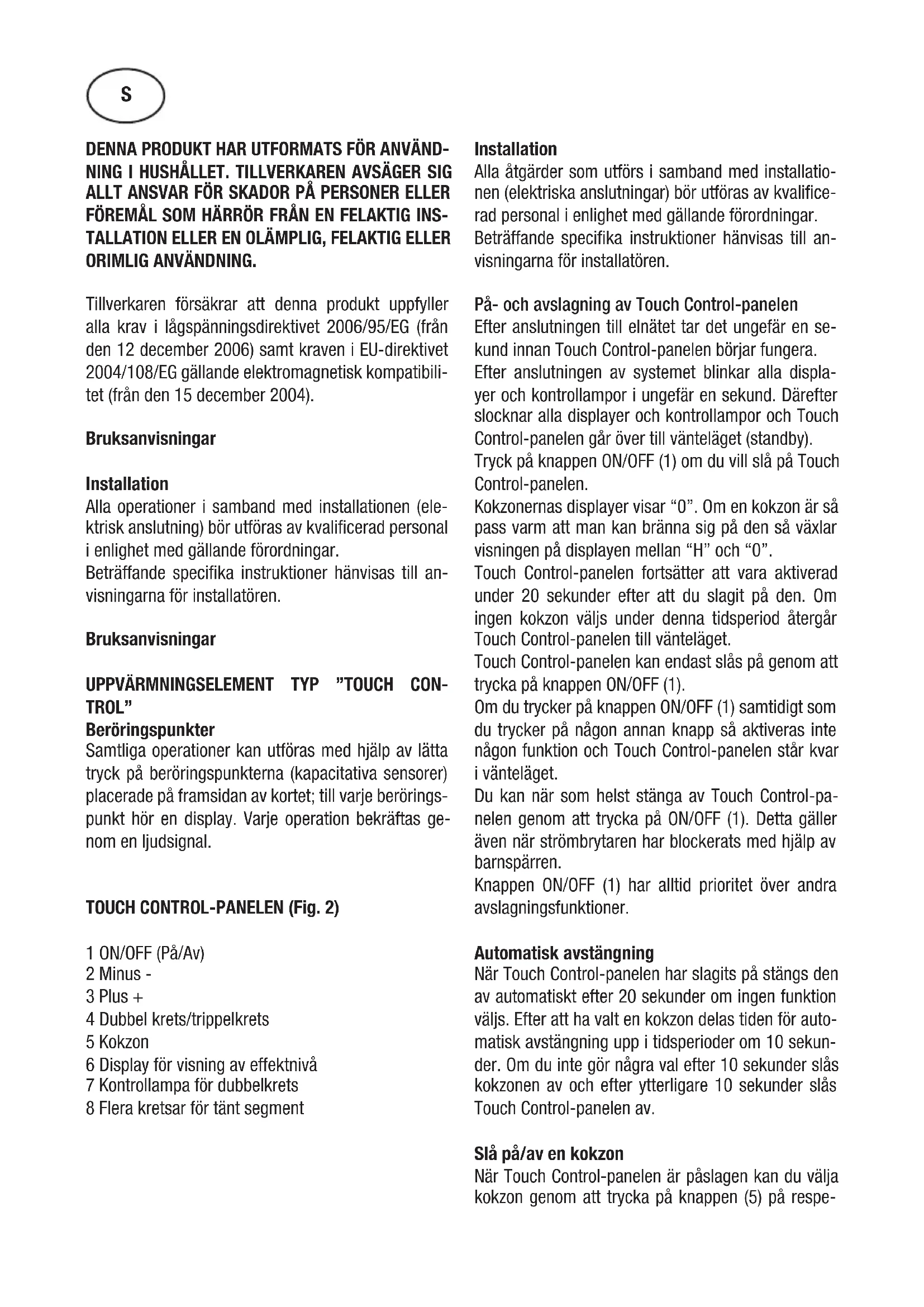

TROL” Beröringspunkter Samtliga operationer kan utföras med hjälp av lätta tryck på beröringspunkterna (kapacitativa sensorer) placerade på framsidan av kortet; till varje berörings- punkt hör en display. Varje operation bekräftas ge- nom en ljudsignal. TOUCH CONTROL-PANELEN (Fig. 2) 1 ON/OFF (På/Av) 2 Minus - 3 Plus + 4 Dubbel krets/trippelkrets 5 Kokzon 6 Display för visning av effektnivå 7 Kontrollampa för dubbelkrets 8 Flera kretsar för tänt segment Installation Alla åtgärder som utförs i samband med installatio- nen (elektriska anslutningar) bör utföras av kvalifice- rad personal i enlighet med gällande förordningar. Beträffande specifika instruktioner hänvisas till an- visningarna för installatören. På- och avslagning av Touch Control-panelen Efter anslutningen till elnätet tar det ungefär en se- kund innan Touch Control-panelen börjar fungera. Efter anslutningen av systemet blinkar alla displa- yer och kontrollampor i ungefär en sekund. Därefter slocknar alla displayer och kontrollampor och Touch Control-panelen går över till vänteläget (standby). Tryck på knappen ON/OFF (1) om du vill slå på Touch Control-panelen. Kokzonernas displayer visar “0”. Om en kokzon är så pass varm att man kan bränna sig på den så växlar visningen på displayen mellan “H” och “0”. Touch Control-panelen fortsätter att vara aktiverad under 20 sekunder efter att du slagit på den. Om ingen kokzon väljs under denna tidsperiod återgår Touch Control-panelen till vänteläget. Touch Control-panelen kan endast slås på genom att trycka på knappen ON/OFF (1). Om du trycker på knappen ON/OFF (1) samtidigt som du trycker på någon annan knapp så aktiveras inte någon funktion och Touch Control-panelen står kvar i vänteläget. Du kan när som helst stänga av Touch Control-pa- nelen genom att trycka på ON/OFF (1). Detta gäller även när strömbrytaren har blockerats med hjälp av barnspärren. Knappen ON/OFF (1) har alltid prioritet över andra avslagningsfunktioner. Automatisk avstängning När Touch Control-panelen har slagits på stängs den av automatiskt efter 20 sekunder om ingen funktion väljs. Efter att ha valt en kokzon delas tiden för auto- matisk avstängning upp i tidsperioder om 10 sekun- der. Om du inte gör några val efter 10 sekunder slås kokzonen av och efter ytterligare 10 sekunder slås Touch Control-panelen av. Slå på/av en kokzon När Touch Control-panelen är påslagen kan du välja kokzon genom att trycka på knappen (5) på respe- Sktive kokzon. Displayen (6) för den kokzon som valts börjar lysa med ett kraftigare ljus medan ljusstyrkan på resten av displayerna minskar. Om kokzonen är mycket het anges detta genom att displayen växelvis visar “H” och “0”. Tryck på knappen PLUS (3) eller MINUS (2) för att väl- ja effektnivå. Kokzonen börjar värmas upp. När kokzonen aktiverats kan du välja effektnivå. Tryck på knappen PLUS (3) och håll den nedtryckt. Effektnivån börjar på steg 1 och höjs ett steg var 0,4 sekund. Den maximala effektnivån är 9. Om du väljer effektnivå med hjälp av knappen MINUS (2) så är den första nivån steg 9 (maxnivån). Om du vill sänka effekten trycker du på knappen MINUS (2) och håller den nedtryckt. Effektnivån sänks ett steg var 0,4 sekund. Den lägsta effektnivån är 0. Tryck på knappen MINUS (2) eller PLUS (3) igen om du vill än- dra effektnivån. Avstängning av en kokzon Välj vilken kokzon som ska slås av genom att trycka på knappen (5) på den zonen. Displayen (6) för den kokzon som valts börjar lysa med ett kraftigare ljus medan ljusstyrkan på resten av displayerna minskar. Gör så här om du vill slå av kokzonen (ställa in den på “0”): Om du trycker samtidigt på knapparna PLUS (3) och MINUS (2) så ställs effektnivån in på 0. Du kan även använda knappen MINUS (2) för att minska effektnivån till 0. Om en kokzon är het (så att man kan bränna sig) så växlar visningen på displayen mellan “H” och “0”. Avstängning av alla kokzonerna Tryck på knappen ON/OFF (1) för att omedelbart stänga av samtliga kokzoner. När hällen befinner sig i vänteläget visas ett “H” på de displayer vars kokzo- ner är så pass varma att man kan bränna sig på dem. Alla andra displayer (de som är kalla) är släckta. Effektnivå Kokzonerna har 9 effektnivåer. Dessa anges med siffrorna “1” till “9” på lysdioddisplayerna (6) med sju segment. Indikator för restvärme Symbolen för restvärme varnar för att kokzonens glasdel är så pass het att man kan bränna sig om man tar på den. Temperaturen avgörs genom en ma- tematisk modell, och vid detektering av restvärme anges detta genom att bokstaven “H” (Het) visas på displayen för den kokzon som är het (lysdioddisplay med sju segment). Uppvärmning och avkylning beräknas med hjälp av:

• Den valda effektnivån (mellan “0” och “9”)

• Aktiveringstiden Efter att du stängt av kokzonen visar dess display bokstaven “H” ända tills zonens temperatur har gått ner under den kritiska nivån (≤ 60ºC) enligt den ma- tematiska modellen. Automatisk avstängning (begränsning av funktionstid) Beroende på vald effektnivå stängs var och en av kokzonerna av efter en viss förutbestämd tid, om in- gen ny åtgärd utförs med hjälp av touchpanelen. Varje åtgärd som utförs på en kokzon (genom att an- vända touchknapparna PLUS (3) och MINUS (2) eller dubbelkrets) gör att den förutbestämda tiden åters- tälls till dess ursprungsvärde (tiden börjar räknas om från början). Säkerhetsfunktion mot ofrivillig påslagning

• Om någon knapp på touchpanelen trycks ner och hålls intryckt i cirka 10 sekunder så kommer hällen att slås av automatiskt. Säkerhetsfunktionen avger en ljudsignal för att varna användaren om att senso- rerna har upptäckt att ett föremål förmodligen ställts på någon av knapparna. Kokzonernas displayer visar felkoden “E R 0 3”. Om någon kokzon är så pass het att man kan bränna sig på den så anges detta genom att ett “H” visas växelvis med felkoden.

• Om ingen kokzon aktiveras under de påföljande 20 sekunderna efter att Touch Control-panelen slagits på så återgår panelen till vänteläget (standby).

• När panelen är påslagen så har knappen ON/OFF (1) prioritet över alla andra knappar. Detta innebär att panelen alltid kan slås av med denna knapp, även om flera knappar trycks in samtidigt eller knappar hålls intryckta under en längre tidsperiod.

• När hällen befinner sig i vänteläget (standby) så händer det ingenting om man trycker på någon knapp och håller den intryckt. Ingen funktion aktive- ras. Om du vill slå på panelen igen så måste du först försäkra dig om att det inte står något föremål ovanpå knapparna som gör att den/de hålls intryckta.Knappspärr (säkerhetsmekanism för barn)

• Säkerhetsmekanism för barn: Knappspärr: Om du vill aktivera barnlåsfunktionen efter att du har slagit på den beröringskänsliga kontrollen trycker du på väljarknappen för bakre vänstra tillagningszonen samtidigt som du trycker på MINUS-knappen (2) i 3 sekunder, följt av endast väljarknappen för bakre vänstra tillagningszonen. Alla displayer kommer att visa bokstaven “L” som står för LÅST (barnspärr/ säkerhetsmekanism för barn mot ofrivillig påslag- ning). Om kokzonen är så pass het att man kan brän- na sig på den, visas bokstäverna “L” och “H” växelvis. Denna åtgärd måste utföras inom 10 sekunder. Du får inte trycka på någon annan knapp än de som anges i anvisningarna ovan. Om du trycker på någon annan knapp avbryts processen och spärren aktiveras inte. Den elektroniska kontrollpanelen förblir spärrad tills användaren tar bort spärren. Den förblir spärrad även om hällen slås av och på. Barnspärren fortsätter att vara aktiverad även om Touch Control-panelen åters- tälls (t.ex. efter ett strömavbrott). Avaktivering av knappspärren: När Touch Control-panelen slagits på kan säkerhets- mekanismen för barn avaktiveras. Om du vill avakti- vera barnspärren måste du trycka samtidigt på den bakre vänstra knappen för val av kokzon och knappen MINUS (2) och hålla dem intryckta i 3 sekunder. Se- dan måste du trycka på knappen MINUS (2) (endast denna knapp). Om alla åtgärder utförs i nämnd ord- ning och inom 10 sekunder, kommer knappspärren att avaktiveras och Touch Control-panelen stängs av. Om du inte utför knapptryckningssekvensen på rätt sätt så avbryts processen. Knappspärren kommer att fortsätta att vara aktiverad och Touch Control-pane- len stängs av efter 20 sekunder. Om du slår på Touch Control-panelen igen med knappen ON/OFF, kommer alla displayer att visa “0”, decimalpunkterna blinkar och Touch Control-panelen är redo att användas. Om en kokzon är så pass het att man kan bränna sig på den visas “0” och “H” växelvis. Kontroll av flera kretsar Hällar med två eller tre kretsar, se bild 2A Häll med dubbel zon. (bild 2B) Dessa kan slås på och av. Om du slår på den dubbla kokzonen så innebär det att båda kretsarna slås på samtidigt. En lampa (7) i displayens nedre högra hörn anger om den yttre kretsen är påslagen eller inte. Om du endast vill använda den inre kretsen kan du slå av den yttre kretsen genom att trycka på knappen för dubbelkrets (4). Om du trycker på knappen för dubbelkrets (4) igen så slås den yttre kretsen på. Lampan för dubbelkrets (7) tänds på displayen. Häll med trippelzon. (bild 2C)/Häll med dubbel zon och trippelzon. (bild 2D) Om en dubbel zon/trippelzon aktiveras slås de 3 kret- sarna på samtidigt. Aktivering/avaktivering av varje krets görs med knapp 4 och indikeras med ett tänt segment (8). Ljudsignal (summer) Summern avger ett ljud när följande åtgärder utförs:

• Normala tryckningar på knapparna: kort ljudsignal.

• Någon knapp trycks ner och hålls intryckt i mer än 10 sekunder: lång, intermittent ljudsignal. Försiktighetsåtgärder (Fig. 3) – Vid användningen av uppvärmningselement till- råds bruk av kokkärl med plan botten med en lika stor diameter eller något större än den som anges på serigrafin. – Undvik spill av vätskor. Reducera därför värmeni- vån när full kokpunkt uppnåtts eller i allmänhet när innehållet uppnått tillräcklig värme; – Låt inte kokzonerna stå och hetta upp utan kokkärl och inte heller med ett tomt kokkärl. - Om spishällens yta går sönder, koppla omedelbart ur apparaten från elnätet för att undvika risk för ele- ktriska stötar. - Använd aldrig ångrengörare för att göra ren spis- hällen. - Denna apparat är inte avsedd att användas av per- soner (inklusive barn) med fysiska, sensoriella eller mentala funktionshinder eller med brist i erfarenhet eller kunskap, med förbehåll att de övervakas eller har fått anvisningar angående användning av appa- raten av en person som ansvarar för deras säkerhet. - Barn bör hållas under uppsikt så att de inte leker med apparaten. Underhåll (Fig. 4) Rester av aluminiumfolie, matrester, fettstänk, soc- ker eller starkt sockerhaltiga livsmedel bör avlägsnasomedelbart från kokplattan med en glasskrapa för att undvika eventuella skador på glasytan. Rengör däref- ter med en lämplig produkt och hushållspapper, skölj med vatten och torka med en ren handduk. Använd aldrig frätande svampar eller stålull; undvik likaså kontakten med kemiskt frätande rengöringsmedel eller fläckborttagningsmedel. Anvisningar för installatören Installation Följande anvisningar är riktade till installatören som vägledning vid installation, justering och underhåll enligt gällande lagar och förordningar. Samtliga in- grepp bör göras med apparaten urkopplad. Placering (Fig. 5) 1 Frontal anblick 2 Framsida Apparaten är utformad för att passas in i en plan ar- betsbänk som bilden visar. Det är viktigt att bestryka hela perimetern med förseglingsbandet som ingår i leveransen. Jos laitteen asennuksen jälkeen sen alaosa on suo- jaamaton, suojapaneeli (puinen tai vastaava) tulisi asettaa kuvan osoittamalle etäisyydelle. Elektrisk anslutning Innan den elektriska anslutningen görs, kontrollera att: - installationsförhållandena är anpassade till anvis- ningarna som finns på plattan för tekniska uppgifter på undersidan av kokhällen; - installationen har en effektiv jordad kontakt enligt gällande lagar och förordningar. En jordad kontakt är obligatorisk enligt lag. I händelse apparaten inte har sladd och/eller kontakt, använd material som lämpar sig för strömmen som anges på plattan och för arbetstemperaturen. Tempe- raturen av sladden bör inte vid någon punkt överstiga 50°C över rumstemperaturen. För in en enhet för urkoppling från strömkällan i den fasta kontakten, med separation i alla poler och som ger total urkoppling vid överspänningsförhållanden av kategori III och som uppfyller reglerna för ka- beldragning. Stickkontakten eller den omnipolära strömbrytaren bör vara lättåtkomliga med apparaten installerad. Tätä laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai kauko-ohjausjärjestelmän avulla. Tillverkaren avsäger sig allt ansvar om ovanstående instruktioner och gällande säkerhetsförordningar inte respekteras. Om strömkabeln skadas, be att få den utbytt av tillverkaren, av en auktoriserad teknisk service eller en tekniker av liknande kompetens, i syfte att undvika alla slags risker.DENNE KOKETOPPEN MÅ KUN BENYTTES TIL TIL-
