Goggles Racing Edition - VR 眼镜 DJI - 免费用户手册

产品类型	FPV无人机虚拟现实（VR）头显
品牌	DJI
型号	Goggles Racing Edition
主机尺寸	195 × 155 × 110 mm
头带尺寸（折叠后）	255 × 205 × 92 mm
主机重量	502 g
头带重量	500 g
屏幕尺寸	2 × 5 英寸（12.7 cm）
屏幕分辨率	3840 × 1080（每眼 1920 × 1080）
内置电池	9440 mAh
最长续航时间	约 6 小时
充电时间	约 4 小时
推荐充电器	输入 100-240 V AC，输出 5 V/3 A，9 V/2 A，12 V/4.5 A
传输频率	2.4 GHz / 5.8 GHz
最大传输距离	7 km（FCC 2.4 GHz）
最低延迟	50 ms（480p50 模式）
主要功能	OcuSync 图传、头部追踪、高清视频播放、兼容 DJI 无人机和 OcuSync 模块
支持的视频播放格式	MP4、MOV、MKV（H.264、AAC、AC-3、DTS、MP3）
维护与清洁	使用干燥的微纤维布清洁镜片。避免潮湿和灰尘。存放在干燥处。
安全事项	使用后请勿触摸飞行器单元（会发热）。遵守当地频率法规。避免干扰。
备件 / 可维修性	天线可更换（宝塔型、圆柱型、偶极子）。内置电池用户不可更换。
工作温度	0 °C 至 40 °C
包装内容	DJI Goggles RE 头显、头带、3 根天线（宝塔型、圆柱型、偶极子）、Micro USB 线、充电器、文档

常见问题 - Goggles Racing Edition DJI

DJI Goggles Racing Edition 和经典版 DJI Goggles 有什么区别？

DJI Goggles Racing Edition 专为 FPV 无人机竞速设计。它具有超低延迟（50 ms）、远距离（7 km），并兼容可互换天线和 OcuSync 模块。经典版 Goggles 更偏向休闲用途，延迟较高。

如何将 DJI Goggles RE 与 Mavic 无人机配对？

在 Mavic 无人机上，按下配对按钮。在眼镜上，进入快捷菜单（双指下滑）并选择 Racing Drone (Digital) > Linking Settings。或直接按下眼镜的配对按钮。确保距离小于 2 米。

我可以在第三方竞速无人机上使用 DJI Goggles RE 吗？

可以，使用 DJI OcuSync 天空端模块（单独出售）。您需要将该模块安装到无人机上并与眼镜配对。请参阅手册了解接线（电源、UART、S.Bus）。

眼镜的充电时间和续航时间是多少？

通过 Micro USB 端口充满电约需 4 小时。正常使用下最长续航时间约 6 小时。

如何调节 DJI Goggles RE 的瞳距？

使用镜头下方的瞳距调节旋钮。旋转直到图像清晰且眼睛舒适。

DJI Goggles RE 可以播放 SD 卡中的视频吗？

可以，将 Micro SD 卡插入卡槽。支持的格式为 MP4、MOV、MKV（编码 H.264，音频 AAC、AC-3、DTS、MP3）。您可以沉浸式观看高清视频。

如何更新 DJI Goggles RE 的固件？

通过 Micro USB 将眼镜连接到电脑，运行 DJI Assistant 2。同时确保 OcuSync 天空端已更新。可从 DJI 官网下载软件。

图像模糊或不稳定怎么办？

检查瞳距调节。确保天线正确安装。在模拟传输中，扫描频率以找到无干扰频道。在数字传输中，检查距离和障碍物。

我可以在佩戴近视眼镜的情况下使用眼镜吗？

DJI Goggles RE 设计为不戴眼镜佩戴。如果您佩戴眼镜，空间有限。建议使用隐形眼镜或合适的校正镜片（不包含）。

如何清洁 DJI Goggles RE 的镜片？

使用柔软干燥的微纤维布。避免使用化学品。以打圈方式轻轻清洁，以免刮伤表面。将眼镜放入收纳盒中以防尘。

用户手册 Goggles Racing Edition DJI

DJI Goggles 竞速版（以下简称“DJI Goggles RE”）配备高性能双显示屏与超低延时图传，并支持佩戴眼镜使用。无论是配合 DMI 飞行器以第一人称视角（FPV，First Person View）实时观赏航拍景象，还是观看影音视频，DJI Goggles RE 均可提供沉浸式的高清观赏体验。DJI Goggles RE 同时支持操控飞行器，助力您的飞行航拍。*

DJI Goggles RE 使用业界领先的 OCUSYNC™ 图传，同时支持模拟图传与 2.4/5.8GHz 双频数字图传，提供低至 50ms 延时及远达 7km 的高性能图传**，并适配多种天线，适应更多应用场景需求。对于第三方竞速飞行器，可直接搭载 DJI OcuSync 天空端系统以配合 DJI Goggles RE 使用，支持 1280x960p50 高清画面、自动跳频技术以及最多 19 个固定信道，为您提供相机、图传、操控与显示的一体化、高品质竞速飞行体验。

DJI Goggles RE

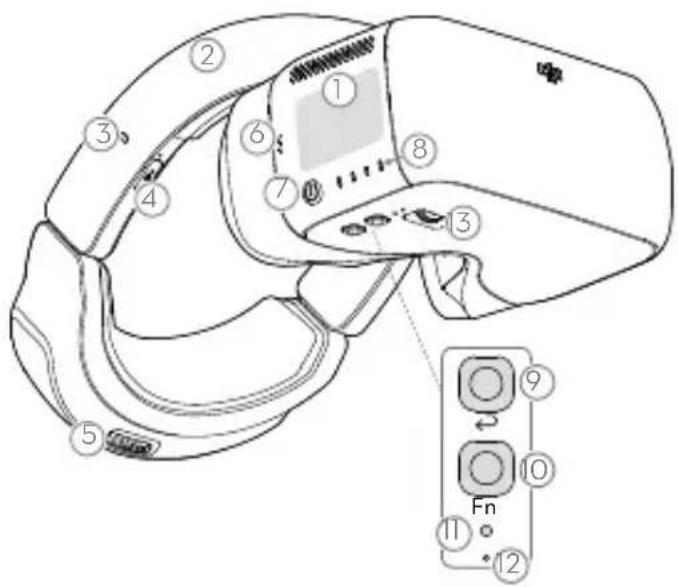

1. 触控板
2. 头带
3. 充电状态指示灯
4. Micro USB 接口
5. 头带调节旋钮
6. 扬声器
7. 电源开关
8. 电池电量指示灯
9. 返回按键
10. 功能按键
11. 对频按键
12. 对频状态指示灯
13. IPD（瞳孔间距）旋钮
14. 镜片
15. 接近传感器
16. 头带卡扣
17. 散热孔

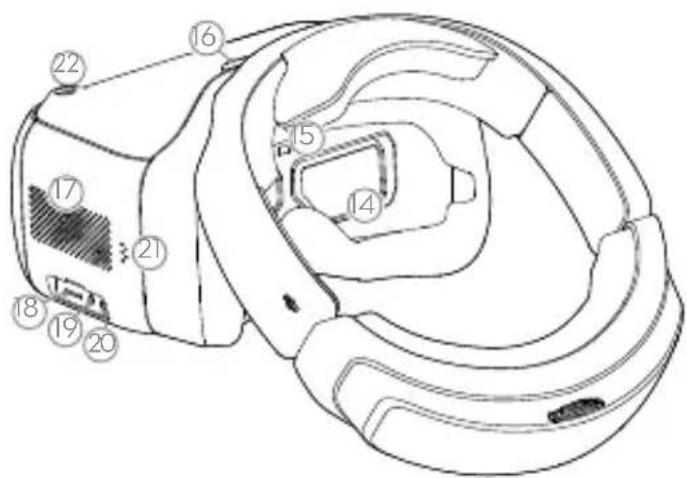

18. Micro SD 卡槽、3.5mm音频接口、HDMI Type-D接口
19. 扬声器
20. SMA 天线接口

• 仅部分飞行器支持，具体型号及操作详见《用户手册》。需在开阔无遮挡、无电磁干扰的环境飞行，且在2.4GHz、FCC标准下DJI Goggles RE可以达到最大通信距离，图传格式为480p50时可达到最小延时。

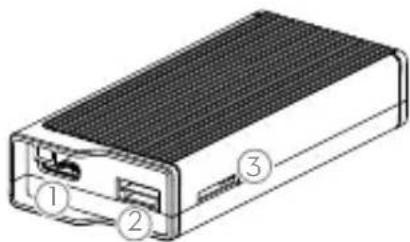

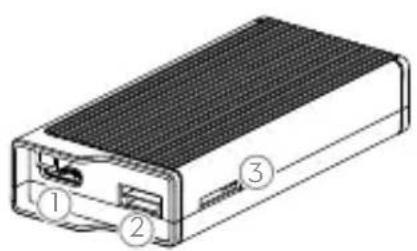

1. 天线接口（MMCX接口）

连接天空端天线。

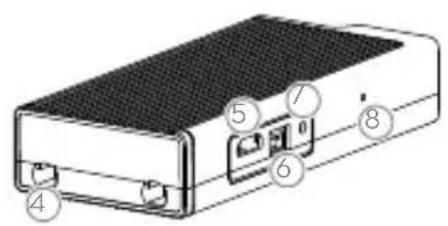

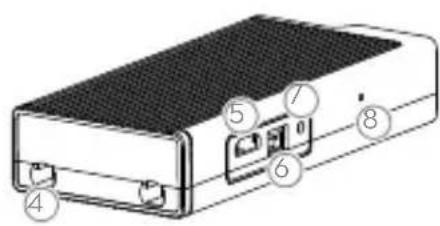

1. Micro USB 接口

连接PC使用DJI ASSISTANT 2调参软件可以对天空端模块进行激活以及固件升级。（在天空端模块供电状态下）

1. PPM 接口

使用 PPM 连接线连接至支持 PPM 信号的设备（如舵机），可通过 DJI Goggles RE 实现对设备的体感控制。（后续支持）

红：电源

黑：信号 GND

白：PPM 信号

1. 对频按键

通过该按键可进行天空端模块与 DJI Goggles RE 的对频。

1. 对频状态指示灯

指示天空端模块与 DJI Goggles RE 的连接状态。

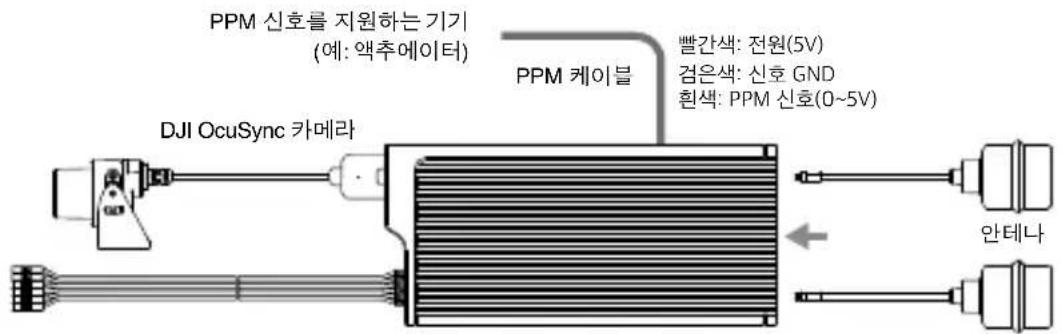

1. 相机接口 *

连接 DJI OcuSync 相机至该接口。

1. S.Bus 接口

使用三合一线（电源，S_BUS，UART）参照以下信息分别连接至电源、飞控与 OSD 接口。

红：电源

黑：电源 GND

白：UART_RX（接OSD TX）

灰：UART_TX（接OSD RX）

棕：信号 GND

黄：S.Bus（接飞控RX）

1. Micro SD 卡槽

使用数字图传时，可插入 Micro SD 卡以存储录制的视频。

• 该接口与相机插头均为自定义 Type-C接口，不兼容第三方设备。

安装与佩戴

CHS

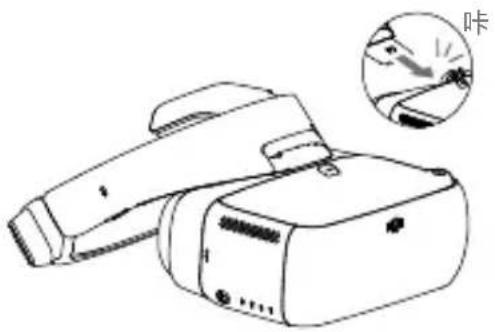

连接头带与 DJ Goggles RE 主体

佩戴 DJGoggles RE 并调节头带尺寸

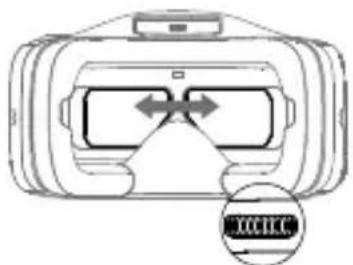

调节瞳距

可向上翻转以观察周围环境

检查电量与充电

CHS

短按一次检查电量；

短按一次，再长按 2秒即可开启或关闭 DJI Goggles RE。

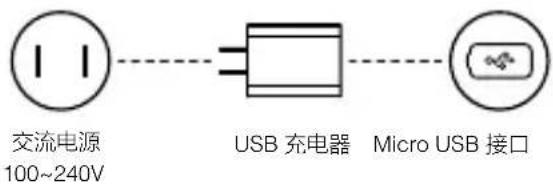

充电状态指示灯或电池电量指示灯全部熄灭时表示电量已充满。

完全充满约需4小时。最长可工作时间约为6小时。

模块安装连线

搭配第三方竞速飞行器使用时，可选择模拟图传或数字图传，请按以下方法安装连线。若配合DJI 飞行器使用，则无需此步骤。

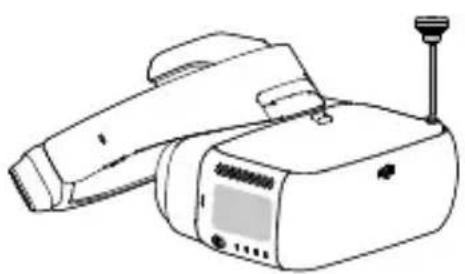

模拟图传

直接将宝塔天线（SMA接口）安装至DJI Goggles RE外部的SMA天线接口。

• 模拟图传的接收频段为 5.650 GHz - 5.925 GHz，其中 5.725 GHz - 5.850 GHz 为 ISM 允许可频段，其余频段请遵从所在地区法规使用。
• 标配的宝塔天线（SMA接口）为左旋圆极化天线，可较好地保证接收的全向性，建议模拟图传的发射端使用配件中的宝塔天线，或其他左旋圆极化天线，以获得最佳的图传性能。

• 处于多机飞行环境中时，为保证飞行眼镜接收的模拟图传不受邻近频点干扰，相邻频点间隔应当大于 25 MHz。

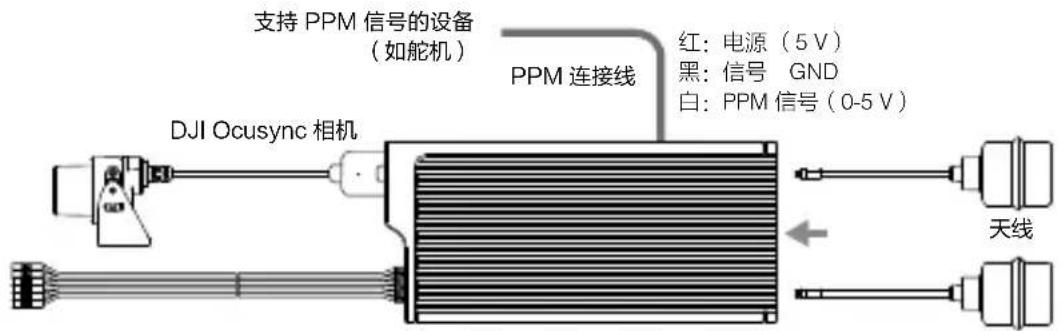

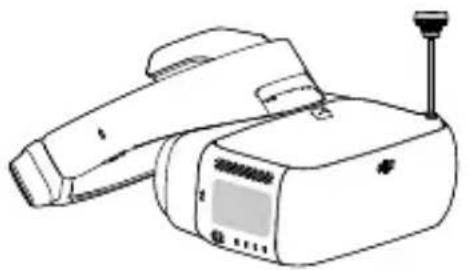

数字图传

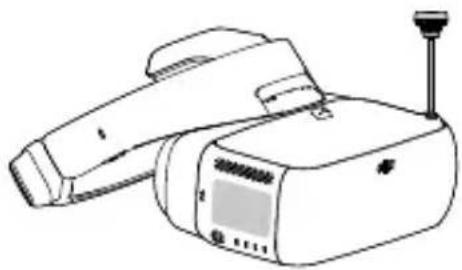

使用数字图传时，除需要将SMA宝塔天线安装至DJI Goggles RE 外部的SMA天线接口外，还需在第三方竞速飞行器上搭载DJI OcuSync天空端系统以配合DJI Goggles RE 使用，请参照下图连线并将各模块固定于飞行器上。

三合一连接线（电源，S_BUS，UART）

红：电源（9-16.8V）

白：UART_RX（接OSD TX，0-3.3V）

黑：电源GND

灰：UART_TX（接OSD RX，0-3.3V）

棕：信号GND

黄：S.Bus（接飞控RX，0-3.3V）

• 连接天空端模块的S_BUS接口及PPM接口仅在上传遥控信号时使用，若只使用图传功能则无需连接该接口。
• 数字图传最多可支持19个带宽为10 MHz的信道（5.8GHz：12个，2.4GHz：7个），用户可手动选择工作信道以避免设备间的干扰。

·本产品发热较大，请勿在无外部散热的条件下直接触摸天空端模块。 - 请避免在静置或无外部降温设备的环境下长时间使用天空端系统，否则产品温度过高将进入过热保护模式。等待模块温度降低后重启即可恢复使用，建议安装外置风扇以配合散热。 - 天空端模块上的两根天线尽量使用互相垂直的方式摆放，二者至少间隔30 mm。并注意天线水平面避免良导体遮挡，天线下方距离良导体（线缆、碳纤机架、电池及金属等）保持至少25 mm的距离。 - 若仅使用DJI OcuSync天空端传输下行图像信号，请勿使用与上行控制信号相同的频段以免产生干扰。

天线说明

宝塔天线 5.8 GHz单频圆极化全向，体积小，建议竞速飞行使用。使用2.4 GHz通道时，请勿使用此天线。

圆筒天线 双频圆极化全向，提供更流畅的图传体验。

偶极子天线 双频线极化全向，适合近距离飞行。

熟悉使用数字图传后，亦可通过教练线连接第三方遥控器的教练接口与DJI Goggles RE的音频接口以上传控制信号至竞速飞行器。

激活与连接

若无MAVIC系列飞行器，请下载最新版本DJI Assistant 2通过有线方式激活DJI Goggles RE。*

DJI OcuSync 天空端模块需在供电状态下连接至电脑并运行 DJI Assistant 2 激活。*

• 激活后务必升级 DJI Goggles RE 及天空端模块至最新版本以获得最佳性能。

确保连接设备电源都已开启，飞行器与遥控器已升级至最新版本并成功对频。

MAVIC系列

无线连接

直接按下Mavic飞行器与DJI Goggles RE的对频按键，或进入工具箱 ⇓ 设置>对频设置进行连接。

无线激活请使用：

DJI GO™ 4 App

需升级 App 至最新版本。 激活也可使用 DJI Assistant 2。

INSPIRE™2 PHANTOM™4系列 SPARK™

USB 连接线

**需自备 OTG 连接线并连接至遥控器 Micro USB 接口。

INSPIRE 系列 PHANTOM 4 PRO+ PHANTOM 4 ADVANCED+

HDMI 连接线

仅图传

HDMI 连接线

使用USB线连接DJI Goggles RE与电脑，运行DJI Assistant 2激活。

有线激活请使用：

DJI Assistant 2

DJI Assistant 2要求使用Windows 7及以上系统或Mac OS X 10.11及以上系统。

对于第三方竞速飞行器，请按如下方法对频。

模拟图传

开启DJI Goggles RE，在主菜单下双指下滑进入快捷菜单并选择穿越机（模拟）>频点扫描搜索所需频段。

数字图传

1. 为DJI OcuSync天空端模块供电，等待对频指示灯绿灯常亮后使用合适工具按下天空端模块的对频按键，对频指示灯红灯常亮为进入对频状态。
2. 开启DJI Goggles RE，在主菜单下直接使用合适工具按下DJI Goggles RE的对频按键，或双指下滑进入快捷菜单并选择穿越机（数字）>对频设置。
3. 确保DJI Goggles RE与天空端模块距离在2m以内，当二者的对频指示灯均变为绿灯常亮后则对频成功，图传可正常显示。

操作

单指触控/五维按键*

• 滑动以滚动界面菜单，单击确认

返回按键/

自定义功能按键 C2*

返回上级菜单或退出当前智能飞行模式。

双指触控

• 前后滑动可锁定、解锁触控板
• 上下滑动可进入、退出快捷菜单

功能按键 / 自定义功能按键 C1*

DJI系列飞行器：单击出现对焦光标，单指前后滑动触控板可控制相机变焦，体感移动对焦点后单击触控板即可对焦。

其它飞行器：使用数字图传时可开始/结束录像。

• 连接Mavic系列飞行器时，遥控器的五维按键与自定义功能按键将控制DJI Goggles RE，原按键功能不再有效。

体感控制

DJI Goggles RE 支持体感操控，能够跟随头部转动控制飞行器或云台，并能实现多项智能飞行功能。

仅支持：

Mavic系列

Spark

Phantom 4 系列

Inspire 2

产品规格

DJI Goggles RE

头带（收缩状态）： 255×205×92毫米

屏幕尺寸 5英寸×2

屏幕分辨率 3840×1080（单屏为1920×1080）

通信频率 2.4GHz / 5.8GHz

发射功率（EIRP） 2.4GHz；25.5dBm(FCC)；18.5dBm(CE)；19dBm(SRRC)

5.8 GHz: 25.5 dBm (FCC); 12.5 dBm (CE); 18.5 dBm (SRRC)

图传格式 1080p30，720p60，720p30

录像格式 MP4 (H.264)

支持播放文件格式 MP4，MOV，MKV

（视频格式：H264；音频格式：AAC-LC，AAC-HE，AC-3，DTS，MP3）

电池容量 9440 mAh

工作环境温度 0℃至40℃

充电器 输入：100-240VAC，50/60Hz，0.5A

输出：5V 3A/9V2A/12V1.5A

DJI OcuSync 天空端系统

重量 天空端模块：43.7g；相机（含线）：18.2g

宝塔天线：9.4g；圆筒天线：9.4g；偶极子天线：4.2g

外形尺寸 天空端模块：72×33×14mm

相机：29.4×28.2×22.6mm

通信频率 2.4 GHz / 5.8 GHz

发射功率（EIRP） 2.4GHz；22.5dBm(FCC)；18.5dBm(CE)；19dBm(SRRC)

5.8 GHz: 25.5 dBm (FCC); 12.5 dBm (CE); 25.5 dBm (SRRC)

推荐使用频段 FCC：5.8GHz；CE：2.4GHz；SRRC：5.8GHz

录像格式 MP4 (MPEG4)

接口 S.Bus，MicroUSB，PPM，UART，MMCX，MicroSD卡槽

支持飞控系统 F3，F4，KISS，NAZE

支持遥控器 X9D(Frsky)，DEVO10(Walkera)，T8FG(Futaba),

T14SG (Futaba), WTF09sII (WFLY), AT9S (RadioLink)

工作环境温度 0°C 至 40°C

输入电源9-16.8V(3S-4S)

相机 影像传感器：1/3英寸CMOS，有效像素120万

镜头：2.65mm，光圈 f/2.0

镜头组：6G + IR

快门：全局快门

ISO:100-3200

FOV: 148° (D); 111° (H); 79.5° (V)

认识 DJI Goggles 竞速版

DJI Goggles 竞速版（以下简称「DJI Goggles RE」）配备高性能双显示屏与超低延时影像传输，并支持佩戴眼镜使用。无论是配合 DJI™ 航拍机以第一人称视角 (FPV, First Person View) 即时观赏航拍景象，或是观看影音视频，DJI Goggles RE 均可提供沉浸式高清观赏体验。DJI Goggles RE 也支持航拍机操控，为飞行航拍提供助力。*

DJI Goggles RE使用业界领先的OCUSYNC™影像传输，同时支持模拟影像传输与2.4/5.8GHz双频数字影像传输，提供低至50ms延时及远达7km的高性能影像传输**，并适用于多种天线，能满足更多应用场景需求。对于第三方竞速航拍机，可直接搭载DJI OcuSync航空系统以配合DJI Goggles RE使用，支持1280x960p50高清画面、自动跳频技术及最多19个固定频道，为您提供相机、影像传输、操控与显示的整合式、高品质竞速飞行体验。

DJI Goggles RE

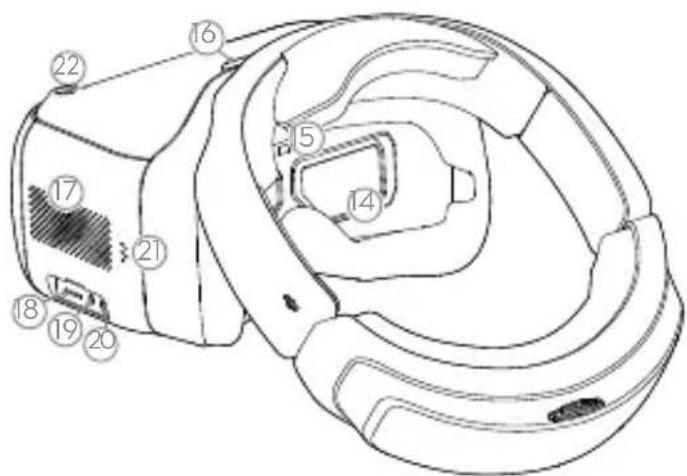

1. 触控板
2. 頭帶
3. 充電狀態指示燈
4. Micro USB 連接埠
5. 頭帶調節旋鈕
6. 揚聲器
7. 電源開關
8. 電池電量指示燈
9. 返回按鈕
10. 功能按鈕
11. 配對按鈕
12. 配對狀態指示燈 13.IPD（瞳孔間距）旋鈕
13. 鏡片
14. 接近感測器
15. 頭帶卡扣
16. 散熱孔
17. Micro SD 卡插槽 19.3.5mm音訊連接埠 20.HDMI Type-D連接埠
18. 揚聲器
19. SMA天線接頭

• 僅部分航拍機支援此功能，具體型號及操作請參閱《使用者手冊》。 **需在開闊無遮擋、無電磁干擾的環境飛行。在2.4GHz、FCC標準下，DJI Goggles RE可以達到最大通訊距離，影像傳輸格式為480p50時可達到最小延時。

4.天線接頭(MMCX連接埠）連接天空端天線。

1. Micro USB 連接埠 若連接 PC 以使用 DJI ASSISTANT™2 調參軟體，則可對天空端模組進行啟動與軸體升級。（在天空端供電狀態下）

6.PPM連接埠利用PPM連接線連接至支援PPM訊號的裝置（如舵機），即可透過DJI Goggles RE執行對裝置的體感控制。（後續支援）

紅：電源

黑：訊號 GND

白：PPM訊號

1. 配對按鈕此按鈕可用來進行天空端模組與DJI Goggles RE的配對。
2. 配對狀態指示燈指示天空端模組與DJI Goggles RE的連接狀態。
3. 相機連接埠 *將 DJI OcuSync 相機連接至該連接埠。

2.S.Bus連接埠使用三合一線（電源、S.Bus、UART）並參照以下訊息，分別連接至電源、飛行控制與OSD連接埠。

紅：電源

黑：電源 GND

白：UART_RX（連接OSD TX)

灰：UART_TX（連接OSD RX)

棕：訊號 GND

黄：S.Bus（連接飛行控制RX）

1. Micro SD 卡插槽使用數位影像傳輸時，可插入 MicroSD 卡以儲存錄製的影片。
2. 該連接埠與相機插頭均為自訂 Type-C 連接埠，與第三方裝置不相容。

安装與佩戴

CHT

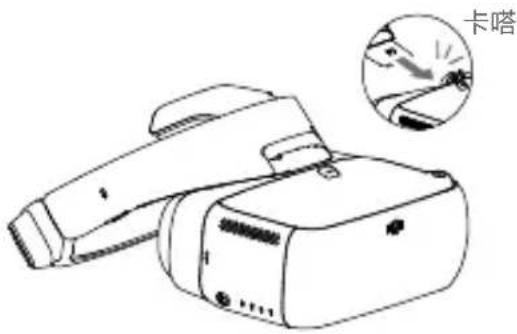

连接头带与 DJI Goggles RE 主体

佩戴 DJI Goggles RE 并调整头带尺寸

调整瞳距

可向上翻转以观察周围环境

检查电量与充电

短按一次检查电量；

短按一次，再长按2秒即可开启或关闭 DJI Goggles RE。

交流电源100~240V

USB充电器

Micro USB连接埠

充电状态指示灯或电池电量指示灯全部熄灭时，表示已充饱电。

完全充饱电约需4小时。最长运作时间约为6小时。

模组安装连线

搭配第三方竞速航拍机使用时，可选择模拟影像传输或数位影像传输，请依照下列方法安装连线。

若配合DJI航拍機使用，則無需此步驟。

模擬影像傳輸

直接將寶塔天線(SMA連接埠)安裝至DJI Goggles RE外部的SMA天線連接埠。

• 模擬影像傳輸的接收頻段為 5.650 GHz - 5.925 GHz，其中 5.725 GHz - 5.850 GHz 為 ISM 免許可頻段，其餘頻段請遵從所在地區的法規使用。
• 標配的寶塔天線（SMA連接埠）為左旋圓極化天線，更能保證接收的全向性，建議在模擬影像傳輸的發射端使用配件中的寶塔天線，或其他左旋圓極化天線，以獲得最佳的影像傳輸性能。

·處於多機飛行環境中時，為保證飛行眼鏡接收的模擬影像傳輸不受鄰近頻點干擾，相鄰頻點的間隔應當大於 25 MHz。

數位影像傳輸

使用數位影像傳輸時，除了需要將SMA寶塔天線安裝至DJI Goggles RE外部的SMA天線連接埠之外，還需在第三方競速航拍機上搭載DJI OcuSync航空系統以配合DJI Goggles RE使用，請參照下圖進行連線，並將各模組固定於航拍機上。

白：UART_RX（連接OSD TX，0-3.3V）

黑：電源 GND

灰：UART_TX（連接OSD RX，0-3.3V）

棕：訊號GND

黄：S.Bus（連接飛行控制RX，0-3.3V）

• 連接航空系統模組的 S_BUS 連接埠及 PPM 連接埠僅在上傳遙控訊號時使用，若只使用影像傳輸功能則無需連接該接頭 / 連接埠。
• 數位影像傳輸最多可支援 19 個頻寬為 10MHz 的頻道 (5.8GHz : 12 個, 2.4GHz : 7 個),使用者可手動選擇工作頻道,以避免裝置間的干擾。

·本產品發熱溫度較高，請勿在無外部散熱的情況下，直接觸摸天空端模組。 ·請避免在靜置或無外部降溫裝置的環境下，長時間使用天空端模組，否則產品溫度過高將進入過熱保護模式。等待模組溫度降低後重新啟動即可恢復使用，建議安裝外接風扇以配合散熱。 - 儀量將天空端模組上的兩根天線以互相垂直的方式擺放，二者至少間隔 30 mm 。同時避免天線水平面受到良導體遮擋，天線下方與良導體（纖線、碳纖機架、電池及金屬等）之間至少應保持 25 mm 的距離。 - 若僅使用 DJI OcuSync 天空端傳輸下行影像訊號，請勿使用與上行控制訊號相同的頻段，以免產生干擾。

天線說明

寶塔天線 5.8 GHz 單頻圓極化全向，體積小，建議用於競速飛行。使用 2.4 GHz 頻道時，請勿使用此天線。

圓筒天線雙頻圓極化全向，提供更流暢的影像傳輸體驗。

偶極子天線 雙頻線極化全向，適合近距离飛行。

熟悉數位影像傳輸的使用之後，亦可透過教練線連接第三方遙控器的教練連接埠與 DJ Goggles RE 的音訊連接埠，將控制訊號上傳至競速航拍機。

啟動與連接

若無 MAVIC^TM 系列航拍機，請下載最新版本的 DJI Assistant 2，透過有線方式啟動 DJI Goggles RE。*

DJI OcuSync 天空端模組需在供電狀態下連接至電腦並執行 DJI Assistant 2 以進行啟動。*

• 故動後，請務必将 DJI Goggels RE 及天空端模組升級至最新版本，以獲得最佳性能。

確保連接裝置電源都已開啟，航拍機與遙控器已升級至最新版本並配對成功。

MAVIC系列

無線連接

直接按下Mavic航拍機與DJI Goggles RE的配對按鍵，或進入「工具箱」>「設定」>「配對」設定進行連接。

進行無線啟動時，請使用：

DJI GO™ 4 應用程式

必須將應用程式升級至最新版本。

啟動時也可使用 DJI Assistant 2。

INSPIRE™2 PHANTOM™4系列 SPARK™

USB線

**需自備OTG連接線並連接至遙控器Micro USB連接埠。

INSPIRE 系列 PHANTOM 4 PRO+ PHANTOM 4 ADVANCED+

HDMI連接線僅影像傳輸

使用USB線將DJI Goggles RE與電腦連接起來，然後執行DJI Assistant 2以進行啟動。

進行有線啟動時，請使用：

DJI Assistant 2

下載最新版本： www.dji.com/dji-goggles-re

使用 DJI Assistant 2 需有 Windows 7 及更高系統版本，或 Mac OS X 10.11 及更高系統版本。

对于第三方竞速航拍机，请按照以下方法进行配对。

模拟影像传输

开启 DJI Goggles RE，在主菜单下双指下滑进入快捷菜单，并选择「穿越机（模拟）」>「频点扫描」以搜寻所需频段。

数字影像传输

1. 为 DJI OcuSync 天空端模块供电，等配对指示灯绿灯常亮后，使用合适工具按下天空端模块的配对按钮，配对指示灯红灯常亮即表示进入配对状态。
2. 开启 DJI Goggles RE，在主菜单下直接使用合适工具按下 DJI Goggles RE 的配对按钮，或双指下滑进入快捷菜单，并选择「穿越机（数字）」>「对频设置」。
3. 确保 DJI Goggles RE 与天空端模块相距 2m 以内，当二者的配对指示灯均变为绿灯常亮后，即表示配对成功，影像传输可正常显示。

操作

单指触控/五维按钮*

·滑动以滚动界面菜单 - 点按一下「确认」

双指触控

前后滑动可锁定、解除锁定触控板；上下滑动可进入、退出快捷菜单

返回按钮/

自定义功能按钮 C2*

返回上层菜单或退出当前的智能飞行模式。

功能按鈕/自訂功能按鈕C1*

DJI系列航拍機：點選一下以顯示對焦光標，單指前後滑動觸控板可控制相機變焦，體感移動對焦點後，點選一下觸控板即可對焦。

其他航拍機：使用數位影像傳輸時可開始結束錄影。

*連接Mavic系列航拍機時，遙控器的五維按鈕與自訂功能按鈕會控制DJI Goggles RE，原按鈕功能不再有效。

體感控制

DJI Goggles RE 支援體感操控，能夠跟隨頭部轉動控制航拍機或雲台，並能執行多項智能飛行功能。

僅支援：

Mavic系列

Spark

Phantom4系列

Inspire 2

產品規格

DJI Goggles RE

重量（典型值）

DJI Goggles RE 主體：195 × 155 × 110 mm

頭帶（收縮狀態）： 255× 205× 92mm

螢幕尺寸 5 inch × 2

螢幕解析度

3840 × 1080 （單螢幕為 1920 × 1080 ）

通訊頻率 2.4GHz / 5.8GHz

發射功率 (EIRP)

2.4 GHz: 25.5 dBm (FCC); 18.5 dBm (CE); 19 dBm (SRRC)

5.8 GHz: 25.5 dBm (FCC); 12.5 dBm (CE); 18.5 dBm (SRRC)

1080p30、720p60、720p30

影像傳輸格式

錄影格式 MP4 (H.264)

支援播放文件格式

MP4、MOV、MKV

(影片格式：H264；音訊格式：AAC-LC、AAC-HE、AC-3、DTS、MP3)

電池容量 9440 mAh

操作溫度

0°C 至 40°C

充電器

輸入：100-240 VAC，50/60 Hz，0.5 A

輸出：5V

3A/9V2A/12V1.5A

DJI OcuSync 天空端系統

重量 天空端模組：43.7g；相機（含線）：18.2g

寶塔天線：9.4g；圓筒天線：9.4g；偶極子天線：4.2g

外形尺寸 天空端模組：72×33×14mm

相機：29.4×28.2×22.6mm

通訊頻率 2.4GHz / 5.8GHz

發射功率 (EIRP) 2.4 GHz; 22.5 dBm (FCC); 18.5 dBm (CE); 19 dBm (SRRC)

5.8 GHz: 25.5 dBm (FCC); 12.5 dBm (CE); 25.5 dBm (SRRC)

推荐使用频段 FCC：5.8GHz；CE：2.4GHz；SRRC：5.8GHz

錄影格式 MP4 (MPEG4)

連接埠 S.Bus、Micro USB、PPM、UART、MMCX、Micro SD卡插槽

F3、F4、KISS、NAZE

T14SG (Futaba)、WTF09sII (WFLY)、AT9S (RadioLink)

操作溫度 0°C 至 40°C

輸入電源 9-16.8V (3S-4S)

相機影像傳感器：1/3英吋CMOS，有效像素120萬

鏡頭：2.65 mm，光圈 f/2.0

鏡頭組：6G+IR

快門：全域快門

ISO:100-3200

FOV: 148° (D); 111° (H); 79.5° (V)

DJI Goggles Racing Edition

1. 路由器
2. Micro USB 扎旦
3. 哉德·邦德·森哲耶
4. 串币
5. 目前のデト
6. 用到的工具
7. 虎口
8. 將能
9. 連通 路道
10. 用运
11. IPD(通同关)
12. 朗杰
13. 那台
14. Micro SD 卡三合吴
15. 3.5mm 音频接口 20. HDMI Type-D 五旦
16. SMA 天线

净化成的同类物质在相交处会产生显著的变化，如图1-2所示。

1. 天线接口 (MMCX)

如果用不着天线，就可以直接说，那么就不用说了。

1. Micro USB 五旦

DJI ASSISTANT 2 转换的程序代码

1. PPM 五旦

PPM 信号将通过 PPM 传输到机化有 是的外用机能用，

凿：

钟是：心GND 寿：PPM

1. 用运用

DJI Goggles RE与联通合N

1. 用运往

DJI OcuSync 电衣用尼头 DJI Goggles RE 的运通上面来印

总载实例

窃

HeDn Bndn Bnglue DJI Goggles RE bckw l 1

DJI Goggles RE将音响加他德那 德到主请合

同公关，

卡塔盖斯将去，DJI Goggles RE 再来，

[BaTRE] [JL]

念 1

其 越不越，当

中

秀前：4i:6i

观摩实训

Tata Reiimg Drols uagl t aalrto h n dtlldg cng s.

ahnelroongdengyngx

PdOgDAnTeN(SMAIeTpeHs)R DJI Goggles REoSMA foT eKt

·i.560Gz-5.925GHz0IeIgA云d5.725GHz-5.850GHzn ISM孕所深大默尼。I孕所深 。

. 25MHz

日志转同

囧加dAnTeN(SMAInTepeHs)DJI Goggles RE的SMAFtE上SeiHaHnO, Goggles与 H 造 转动有 TSA RaiIgMgUoL DJO OcuSync 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电 电话

答

3-in-1 凭伊部落(原猿，S.Bus，UART)

韩金：原猿(9~16.8V) 原猿: UART RX(OSD TX) 0~3.3V

装入账：原页GND翻：UARTTX(OSDRX)

GND NLDANX: S.Bus(比建元Rx)

天线

5.8GHz 非晶管 轴形 100mm 宽 200mm 深度 30mm 厚度 100mm 100mm 厚度 100mm 100mm 厚度 100mm

S

M.

MAVIC SIRIUS

OCUSYNC

AnelchHrMavicgTcHJDJI Goggles RE的运用Bttns用Ltoro Tools>Settings>Linking SettingsroIeundhni.

DJI GO™ 4 个

Micro USB 出口将自动加载 DJI Goggles RE 将 PC 页关闭，同时启动 Assistant 2。

DJI Assistant 2

DJI Assistant 2 支持 Windows 7 和 Mac OS X 10.11 及以上版本。

DJI Goggles RE 的推进功能，通过 THTI TELLNEA 与多人语音互动，为那日有行之。

日志将同

1. DJI OcuSync 连接状态良好，设备已启用。设备已启用。设备已启用。设备已启用。设备已启用。设备已启用。设备已启用。设备已启用。设备已启用。设备已启用。
2. DJ Goggles RE 的前庭将成一，主电用，动上动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动动，动
3. Goggles与AneruNtJnKrIg2m0iNlJIzHahSiO. 2个有多的，或以的同

• 今日从某平台上线的
• 陈书海先生

于

南元，

DJI Goggles RE 使用前请阅读用户手册，并确保理解所有内容。 或忘记/自则日朝实中，且是事者，如

DJI Goggles RE 是他德奉 将之自用者， 上也同。

dān

Mavic 人|无

Spark

Phantom 4 |丽之

Inspire 2

人

DJI Goggles RE

月（日）DJI Goggles RE 基本：502g，捷三：500g

3.1 DJI Goggles RE 版本：195 × 155 × 110 毫米

（在是上）：255 × 205 × 92 毫米
