GEBRUIKSAANWIJZING Goggles Racing Edition DJI

DJI Goggles Racing Edition (hierna "DJI Goggles RE" genoemd) zijn uitergerust met hoogwaardige displays en een videodownlink met ultralage vertraging die in combinatie met je DJI™ drone können worden gezruikt voor een real-time First Person View-belevenis. DJI Goggles RE nutzen ook worden gezruikt voor het afspelen van HD-video's, waardoor je een nog meeslependere HD-kijkervaring beleeft. DJI Goggles RE ondersteunen head tracking, zodate zowel de drone als de gimbal met hoofdbewegingen können worden bestuurd, voor een compleet neue manier van vliegen. *

De DJ Goggles RE zich ontworpen voor wedstrijden en+zijn compatibel met DJ's geavanceerde OCUSYNC™ video-overdrachtsmodule, en ondersteunt zowel een analoog als een 2,4/5,8 GHz dual-band digitaal videosignaal met maximaal 7km overdrachtsaftstand en een zeer lage vertraging van 50~ms .** DJ Goggles RE worden geleverd met een set van drie compatibele antennes voor verschillende omstandigheden. Het DJ OcuSync-luchtsystem is uitgerust met eenScala aan krachtige functies, zoals 1280× 960 HD transmissie, automatische FHSS-transmissie (Frequency-Hopping Spread-Spectrum) en toegang tot maximaal 19 selecteerbare transmissiekanalen. Deze module is compatibel met een verschadenheid aan multi-rotor-drones en drones met vaste vleugels.

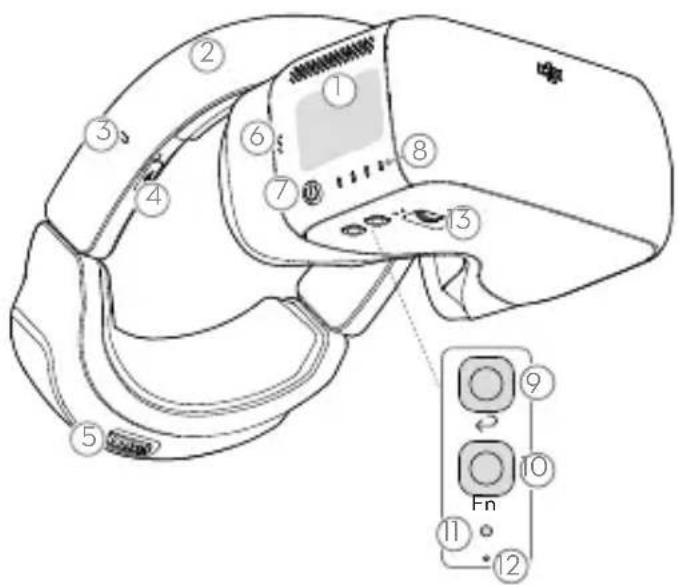

DJI Goggles RE

1. Aanraakschem
2. Hoofdband
3. Laadstatusindicator
4. Micro-USB-poort
5. Knop voor hoofdband
6. Luidspreker
7. Aan-/uitknop
8. Indicators accuniveau
9. Terugtoets
10. Functietoets
11. Koppeltoets
12. Indicator koppelingsstatus

13. IPD-knop (pupilafstand)

14. Lens

15. Nabijheidssensor
16. Gesp hoofdband

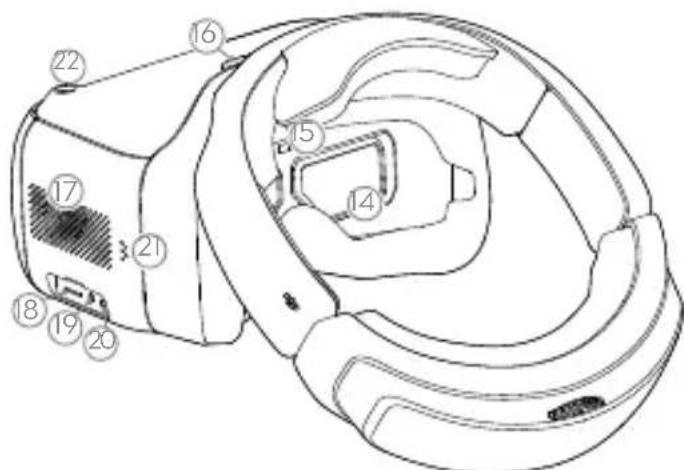

17. Warmteafvoer
18. Micro SD-kaartsleuf
19. Audiopoort 3,5 mm
20. HDMI Type-D-poort
21. Luidspreker
22. SMA-antennepoort

• Slechts enkele drones worden ondersteund. Raadpleeg de gebruikershandleiding voor specifieke modellen en handelingen.
  ** De DJI Goggles RE konnen hun maximale overdrachtsfstand (2,4 GHz, FCC) bereiken in een groe open ruimte zonder elektromagnetische interferentie (EMI), met een minimale vertraging in de live-weergavemodus 480p50.

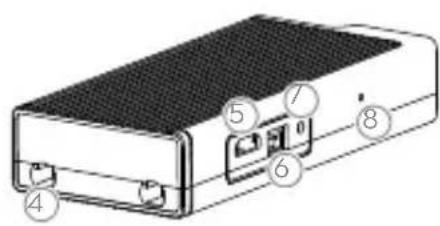

1. Antennepoorten (MMCX)

Gebrukt om de antennes van de luchteenheid te bevestigen.

1. Micro-USB-poort

Voor verbinding met je pc voor firmware-updates via DJI ASSISTANTTM 2.

(Wanneer de luchteenheid is ingeschakeld)

1. PPM-poort

Voor verbinding met externe apparaten die kuren omgaan met PPM-signalen via de PPM-kabel. Stel het correspondende kanaal in DJ Goggles RE in om het apparaat op afstand te bedieren.

(binnenkort beschikkaar)

ROOD: Voeding

Zwart: Massasignaal

WIT: PPM-signaal

1. Koppeltoets

Druk op deze knop om de DJI OcuSyncluchteenheid te koppelen met de DJIGoggles RE.

1. Indicator koppelingsstatus

Geeft de koppelingsstatuseer van de DJOcuSync-luchteenheid en de DJIGoggles RE.

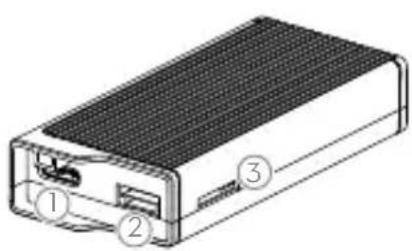

1. Camerapoort*

Voor verbinding met de DJI OcuSync-camera.

1. S-buspoot

Deze maakt verbinding met de 3-in-1 kabel (voeding, S-bus, UART) en worden aangesloten op de voeding, vluchtcontroller en OSD-poort gebaseerd op de onderstaande informatie.

ROOD: Voeding

Zwart: GND voeding

WIT: UART RX (Verbindt met OSD TX)

GRIJS: UART TX (Verbindt met OSD RX)

BRUIN: Massasignaal

GEEL: S-bus (Verbinding met vluchtcontroller RX)

1. Micro SD-kaartsleuf

Plaats de micro-SD-kaart om de opgenomen video op te+kunnen slaan.

• Let op: zowel deze poort als de camerastekker�zijn aangepaste type-C interfaces, en ze zichn Niet compatibel met apparatuur van derden.

Lees deze handleiding volledig door alvorens dit producte te gebruiken, om een correcte werkinq te garanderen.

www.dji.com/dji-goggles-re

Installatie en dragen

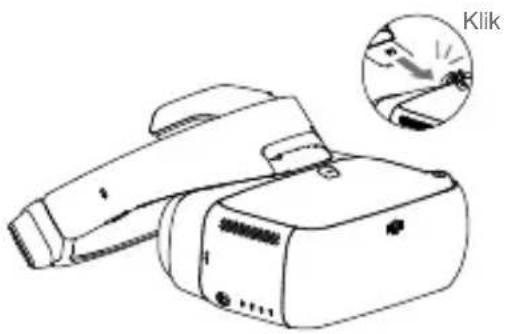

Steek de gesp van de hoofdband in de sleuf aan de bovenzijde van de behuizing van de DJ Goggles RE.

Zet de DJI Goggles RE op en stel de hoofdband af.

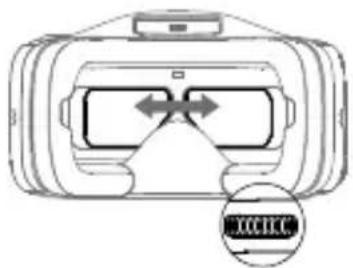

Stel de pupilafstand af.

Klap de behuizing van de DJ Goggles RE omhoog, zodate je vooruit=kunt kijken.

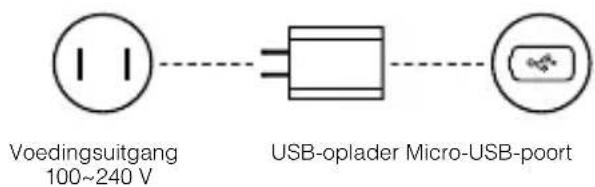

Accuniveau controleren en accu opladen

Druk eenmaal op de knop om het accuniveau te controleren.
Druk eenmaal en druk verwolgens opnieuw en houd vast om aan/uit te zetten.

De accu is volledig opgeladen wanner de laadstatusindicator of de indicator voor het accuniveau uit gaan.

Oplaadtijd: 4 uu r Maximale bedrijftstijd: 6 uu

Module-aansluitingen

Bij gebruik van een drone van derden, kan je kiezenussen analoge en digitale video-overdracht. Volg de onderstaande instructies voor installmente en verbinding. Sla dit gedeelte over als je van plan bent de Goggles met een speciale DJ drone te gebruiken.

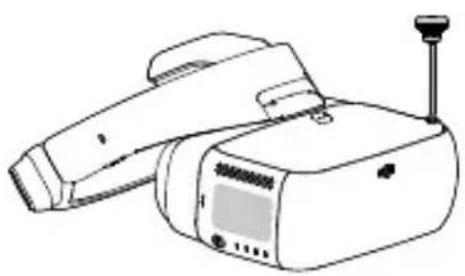

Analoge video-overdracht
Installer de pagodeantenne (SMA-interface)rechtstreeks op de SMA-poort van de DJI Goggles RE.

* De analoge frequentrieband is 5,650 GHz - 5,925 GHz, waarvan 5,725 GHz - 5,850 GHz ISMfrequentiebanden zich. Je kurz zonder toestemming gebruik maken van deze frequencies, maar volg deplaatselijk regelgevende procedures wanner je de andere frequentriebanden gebruikt.
- De pagodeantenne is een omnidirectionele, links circulair gepolariseerde (LHCP) antennne. Het worden aanbevolen gebruik te makeen van de pagodeantenne of andere links circulair gepolariseerde antennes voor analoge zenders om de Beste prestaties te verkrijgen.

In een omgeving waarin veel drones vliegen, moet het aangrenzende freundie-interval hoger zichen dan 25 MHz om te voorkomen dat de live-weergave van je DJ Goggles RE worden beinvloed door een nabijgelegen freundie.

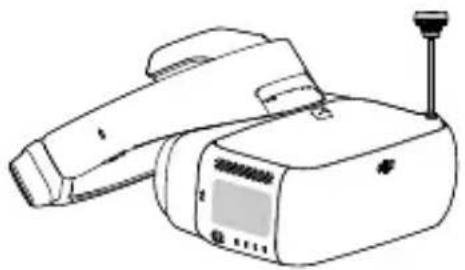

Digitale video-overdracht

Naast het installereren van de pagodeantenne (SMA-interface) op de SMA-poort van de DJI Goggles RE, moet je ook het DJI OcuSyncluchtsystemeim installereren op een drone van derden om met de Goggles te kunnen werken. Raadpleeg de onderstaande illustratie voor het bevestigen en aansluiten van de modules op je drone.

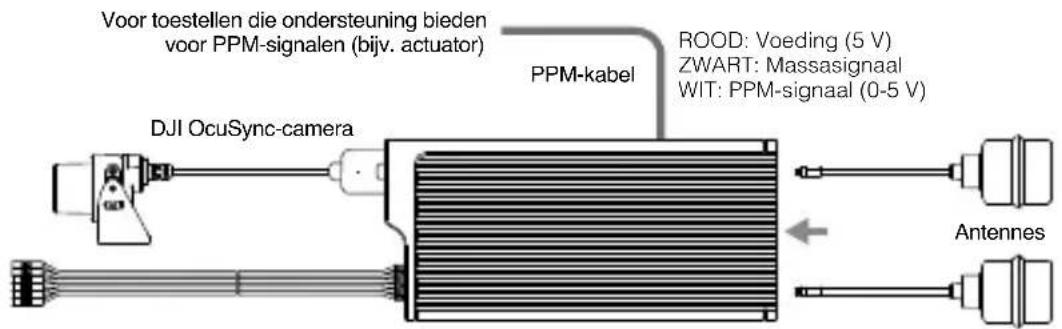

3-in-1-kabel (voeding, S-bus, UART)

ROOD: Voeding (9-16,8 V) WIT: UART RX (Verbindt met OSD TX, 0-3,3 V)

Zwart: GND voeding GRIJS: UART TX (Verbindt met OSD RX, 0-3,3 V)

BRUIN: Massasignaal GEEL: S-bus (Verbinding met vluchtcontroller RX, 0-3,3 V)

• De S-buspoort en de PPM-poort op de luchteenheid worden alleen gebruikt voor het verzenden van signalen van de afstandsbediening. Deze poorten hoeven Niet te worden aangesloten als alleen videodownlink worden gebruikt.
  Er zijn maximaal 19 kanalen (5,8 GHz: 12 kanalen, 2,4 GHz: 7 kanalen) voor digitale video-overdracht en elke bandbreedte is 10 MHz. Je kan het transmissiekanaal handmatig selecteren om interferentie van andere apparaten te voorkomen.

*Wees erop bedacht dat de luchteenheid zeer heet kan zich tijdens en na gebruik. Raak het NIET aan voordat het voldoende is afgekoeld.
Gebruik de luchteenheid Niet langdurig zonder externe koeling. Anders raakt het misschien oververhit en schakelt het overaar de veiligheidsstand bij oververhitting. Wacht tot de module is afgekoeld, daarna kan je deze waar starten. Het worden aanbevolen om een externe ventilator te installereren om de warmte af te voeren.
Plaats de twee antennes op de luchteenheid verticaal en parallel aan elkaar, op minstens 30~mm afstand van elkaar. Houd er rekening mee dat je de antennes Niet op gelijke hoogte met een geleider moetplaatsen. Zorg ook dat de onderkant van de antennene ten minste 25~mm van potentièle geleiders zoals kabels, koolestofvezel frames, batterijen en metalen worden geplaatst.
- Gebruik je de luchteenheid alleen om het downstream videosignaal te verzenden, dan gebruik je NIET bezelfde frequenteband als het upstream besturingssignaal, om interferentie te voorkomen.

Antenne Beschrijving
Pagodeantenne	5,8 GHz, enkele_freqentie, circulair_gepolariseerd, omnidirectioneel, Klein formaat, aanbevolen voor wedstrijden. Maak geen gebruik van deze antenne wanner je de 2,4 GHz freqentieband gebruikt.
Cilindrische antenne	Dubbele_freqentie, circulair_gepolariseerd, omnidirectioneel, voor een naadloze video-overdracht.
Tweepolige kabel	Dubbele_freqentie, lineare_gepolariseerd, omnidirectioneel, geschikt voor zichblij vliegen.

Wanner jebekend bent met de digitale video-overdracht, kan je de trainer-poort van een afstandsbediening van derden en de audio-poort op de DJ Goggles RE verbinden met de trainer-kabel om het besturingssignaal waar de wedestrijddrone te sturen.

Activering en verbinding

Als je nicht over een drone van de MAVIC™-serie beschicht, download je de{niewste DJI Assistant 2 om ze te activeren.*

Wanner de DJOcuSync-luchteenheid is ingeschakeld, sluit u deze aan op je pc en start DJI Assistant 2 om deze te activeren.*

• Update zowel de DJI Goggles RE als de luchteenheid maar de meest recente versie na activering voor de Beste prestaties.

Zorg dat alle apparaten zich ingeschakeld en dat de drone is verbonden met de afstandsbediening.
Zorg dat deze allebei zich geüdupatet maar de新模式 firmwareversie.

MAVIC-serie

OCUSYNC

Druk op de koppeltoetsen op de Mavic-drone en de DJI Goggles RE of ga waar Tools > Settings > Linking Settings (Tools > Instellenen > Koppelinstellenen) om de verbinding tot stand te brengen.

Activeren met DJI GO™ 4-app

Zorg dat eerst de app
wordt geupdatet.
DJI Assistant 2 kan ook
worden gezrukt voor de
activering.

INSPIRETM 2 PHANTOMTM 4-serie SPARKTM

Micro-USB-kabel

Bereid een OTG-kabel voor en sluit deze aan op de micro-USB-poort van de afstandsbediening.

INSPIRE-serie
PHANTOM 4 PRO+
PHANTOM 4 ADVANCED+

HDMI-kabel Alleen live-beelden.

Video
afspelen
Apparaat

Sluit de DJGoggles RE met behulp van een micro-USB-kabel aan op je pc.Voer verwolgens DJI Assistant 2uit om te activeren.

De volgende stappen latent zien hoe de goggles met wedstrijddrones van derden können worden gekoppeld:

Analoge video-overdracht

Schakel de DJ Goggles RE in, swipe met twee vingersaar beneden op het aanraakschem om het snelmenu te openen en selecteer Racing Drone (Analog)> Frequency Scanning om te zoekenaar de frequente die je nodig hebt.

Digitale video-overdracht

1. Schakel de DJI OcuSync-luchteenheid in en druk op de koppeltoets op de luchteenheid met een voor dit doeleinde geschikt gereedschap wanner de koppelingsstatusindicator continu groen brandt. Het lampje brandt continu rood wanner de luchteenheid wacht op koppeling.
2. Schakel de DJ Goggles RE in, druk verwolgens direct op de koppeltoets in het hoofdmenu met een voor dit doeleinde geschikt gereedschap of swipe met twee vingersaar beneden op het aanraakschem om het snelmenu te openen en selecteer Racing Drone (Digital) > Linking Settings.
3. Zorg ervoor dat de afstand:tussen de goggles en de luchteenheid minder is dan 2 m Beide koppelingsstatusindicators gaan continu groen branden wanner ze succesvol zich verbonden, en de video worden normala weergegeven.

Bedieningselementen

Bediening met een vinger / 5D-knop*

• Swipe om door het menu te scrollen
  Tik met je vinger op het scherm om te bevestigen

Bediening met twee vingers

• Swipeaar voren/achteren om het aanraakschem te ontgrendelen/ vergrendelen
• Swipe omhoog/omlaag om het menu met snelkoppelingen te openen/sluiten

Terugtoets / C2-toets*

Druk op de terugtoets om terug te keren maar het vorige menu of de huidige intelligente vluchtmodus te verlaten.

Functietoets / C1-toets*

DJI-drone: Druk op de toets om de cursor wee te gehen. Swipe met een vingeraar voren/achteren om in of uit te zoomen.Beweeg je hoofd en druk daarna op het aanraakschem om het scherpstellingspunt vast te stellen.

Andere drones: Druk om video-opname te starten/stuppen (alleen digitale videooverdracht).

• Als de drone van de Mavic-serie is aangesloten, worden de toetsen 5D, C1 en C2 op de afstandsbediening gebruikt om de DJI Goggles RE te besturen. Hun originele functies worden gedeactiveerd.

Somatische regeling

DJ Goggles RE
ondersteunen head
tracking, zodat de
drone en gimbal met
hoofdbewegingen
kunnen worden
bestuurd. Multi-
intelligente vluchtmodi
worden ook
ondersteund.

Ondersteund worden alleen:

Mavic-serie

Spark

Phantom 4-serie

Inspire 2

Specifications

DJI Goggles RE

Gewicht (typisch) DJ Goggles RE-behuizing: 502 g; hoofdband: 500 g

Afmetingen DJGoggles RE-behuizing: 195× 155× 110mm

Hoofdband (ingeklapt): 255 × 205 × 92 ~mm

Schermafetingen 5 inch × 2

Schermresolutie 3840× 1080 (enkel scherm: 1920× 1080)

Bedrijfsfrequenie 2,4 GHz / 5,8 GHz

Zendervermogen (EIRP) 2,4 GHz: 25,5 dBm (FCC); 18,5 dBm (CE), 19 dBm (SRRC)

5,8 GHz: 25,5 dBm (FCC); 12,5 dBm (CE), 18,5 dBm (SRRC)

Live-weergavemodi 1080p30,720p60,720p30

Videoformaat MP4 (H.264)

Ondersteunde videoformaten MP4, MOV, MKV (Videoformaat: H264; Audio-indeling: AAC-LC, AAC-HE, AC-3, DTS, MP3)

Accucapaciteit 9440 mAh

Bereik bedrijfstemperatuur 0^ tot 40^ (32^ tot 104^)

Oplader Invoer: 100-240 VAC, 50/60 Hz, 0,5 A

Uitgang: 5 V 3 A/9V 2 A/12 V 1,5 A

Bedrijfsfrequenie 2,4 GHz / 5,8 GHz

Zendervermogen (EIRP) 2,4 GHz: 22,5 dBm (FCC); 18,5 dBm (CE), 19 dBm (SRRC)

5,8 GHz: 25,5 dBm (FCC); 12,5 dBm (CE), 25,5 dBm (SRRC)

Live-weergavemodi en min. vertraging 960p50: 70 ms; 720p60: 60 ms; 480p50: 50 ms

Max. overdrachtsafstand 2,4 GHz: 7 km (FCC); 4 km (CE); 4 km (SRRC)

5,8 GHz: 4 km (FCC); 0,7 km (CE); 4 km (SRRC)

Aanbevolen frequentieband FCC: 5,8 GHz; CE: 2,4 GHz; SRRC: 5,8 GHz

Videoformaat MP4 (MPEG4)

I/O-interface S-bus, micro-USB, PPM, UART, MMCX, micro-SD-kaartsleuf

Ondersteund Flight Control System F3, F4, KISS, NAZE

Ondersteunde afstandsbediening X9D (Frsky), DEVO 10 (Walkera), T8FG (Futaba),

T14SG (Futaba), WTF09sII (WFLY), AT9S (RadioLink)

Bereik bedrijfstemperatuur 0^ tot 40^ (32^ tot 104^)

Ingangsvermogen 9-16,8 V (3S-4S)
