Goggles Racing Edition - Occhiali VR DJI - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di prodotto	Coppia di occhiali VR
Risoluzione di visualizzazione	1920 x 1080 pixel
Campo visivo	150 gradi
Frequenza dei fotogrammi	Fino a 60 fps
Connettività	HDMI, USB, Wi-Fi
Compatibilità	Compatibile con droni DJI e altri dispositivi con uscita video
Peso	500 g
Durata della batteria	Circa 6 ore
Utilizzo	Ideale per gare di droni ed esperienze immersive
Manutenzione	Pulire le lenti con un panno morbido, evitare l'esposizione all'umidit\u00e0
Sicurezza	Non utilizzare durante la guida o in ambienti pericolosi
Accessori inclusi	Cavo HDMI, cavo di ricarica, custodia per il trasporto

Domande frequenti - Goggles Racing Edition DJI

Come collegare i miei DJI Goggles Racing Edition al mio drone?

Per collegare i tuoi DJI Goggles Racing Edition al tuo drone, accendi gli occhiali e il drone, quindi accedi alle impostazioni di connessione negli occhiali. Seleziona il modello del tuo drone e segui le istruzioni sullo schermo per stabilire la connessione.

Cosa fare se l'immagine negli occhiali \u00e8 sfocata?

Se l'immagine \u00e8 sfocata, regola la messa a fuoco ruotando la rotella di regolazione diottrica situata sul lato degli occhiali. Assicurati inoltre che il tuo drone sia configurato correttamente per trasmettere un'immagine nitida.

Come aggiornare il firmware dei DJI Goggles Racing Edition?

Per aggiornare il firmware, collega gli occhiali al computer tramite il cavo USB, quindi scarica l'ultimo firmware dal sito ufficiale DJI. Segui le istruzioni fornite per installare l'aggiornamento.

I DJI Goggles Racing Edition sono compatibili con tutti i droni?

I DJI Goggles Racing Edition sono progettati principalmente per essere utilizzati con i droni della gamma DJI. Verifica la compatibilit\u00e0 con il tuo modello di drone sul sito ufficiale DJI.

Come regolare il volume audio nei DJI Goggles?

Per regolare il volume audio, usa i pulsanti del volume situati sul lato degli occhiali. Puoi anche regolare il volume dall'app del tuo drone se supporta questa funzione.

Cosa fare se i miei occhiali non si accendono?

Se i tuoi occhiali non si accendono, verifica che la batteria sia carica. Prova a caricarli per almeno un'ora. Se il problema persiste, resetta gli occhiali tenendo premuto il pulsante di accensione per 10 secondi.

Come pulire le lenti dei DJI Goggles Racing Edition?

Per pulire le lenti, usa un panno in microfibra morbido e pulito. Evita di usare prodotti chimici o materiali abrasivi che potrebbero graffiare le lenti.

Posso indossare gli occhiali sotto i DJI Goggles?

S\u00ec, i DJI Goggles Racing Edition sono progettati per essere indossati con occhiali correttivi. Assicurati che i tuoi occhiali siano di dimensioni ragionevoli per un comfort ottimale.

Come prolungare la durata della batteria dei miei DJI Goggles?

Per prolungare la durata della batteria, evita di usare gli occhiali a temperature estreme, spegnili quando non li usi e riduci la luminosit\u00e0 dello schermo se possibile.

I DJI Goggles Racing Edition offrono una funzione di realt\u00e0 aumentata?

No, i DJI Goggles Racing Edition non dispongono di funzionalit\u00e0 di realt\u00e0 aumentata. Sono specificamente progettati per la visualizzazione dei tuoi voli in tempo reale.

MANUALE UTENTE Goggles Racing Edition DJI

Guida di avvio rapido

Snelstartgids

Active con DJI Assistant 2

Descarga: www.dji.com/dji-goggles-re

DJI Assistant 2 es compatible con Windows 7 (o posterior) y OS X 10.11 (o posterior).

DJI Goggles Racing Edition (di seguito abbreviato come "DJI Goggles RE") è dotato di un display a elevate prestazioni e di downlink video a latenza estremamente Bassa per l'utilizzo con i velivoli DJI™, per offreire un'esperienza FPV (l'utente "vede" come se fosse realmente a bordo del velivolo) in tempo reale. DJI Goggles RE può essere utilizzato per visualizzare video in HD, offrendo un'esperienza virtuale in alta definizione più coinvolgente. Supporta l'head tracking, ossia la funzione di registrazione del movimento della testa, consentendo il controllo di velivolo e gimbalattraverso i movimenti della testa e introducendo in quello modo un nuovo stile di volo.*

Progettato specificamente per le competizioni, DJ Goggles RE è compatibile con il modulo avanzato di trasmissione video di DJ OCUSYNC™, che supporta sia il segnale video analogico sua quello digitale a banda dopbia da 2,4/5,8 GHz, con una distance massima di trasmissione di 7 km e una latenza di appena 50 ms.** DJ Goggles RE viene fornito con un set di tre antenne compatibili per scenari diversi. Il Sistema d'aria DJ OcuSync è dotato di una vasta gamma di potenti funzionalità, come trasmissione HD 1280×960, trasmissione FHSS (Frequency-Hopping Spread Spectrum) automatica e accesso fino a 19 canali di trasmissione selezionabili. Questo modulo è compatibile con una varietà di velivoli multirotore e Flex-Wing.

DJI Goggles RE

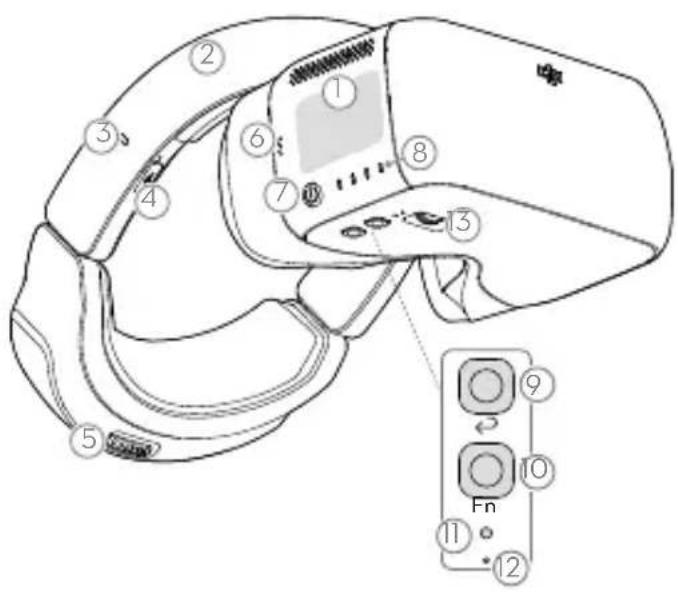

1. Pannello a sfioramento
2. Archetto
3. Indicatore dello stato di carica
4. Porta micro-USB
5. Manopola per la regolazione dell'archetto
6. Altoparlante
7. Pulsante di accensione
8. Indicators del livello di carica della batteria
9. Pulsante Indietro
10. Tasto funzione
11. Tasto di collegamento
12. Indicatore dello stato di collegamento

13. Manopola IPD (distanza interpupillare)

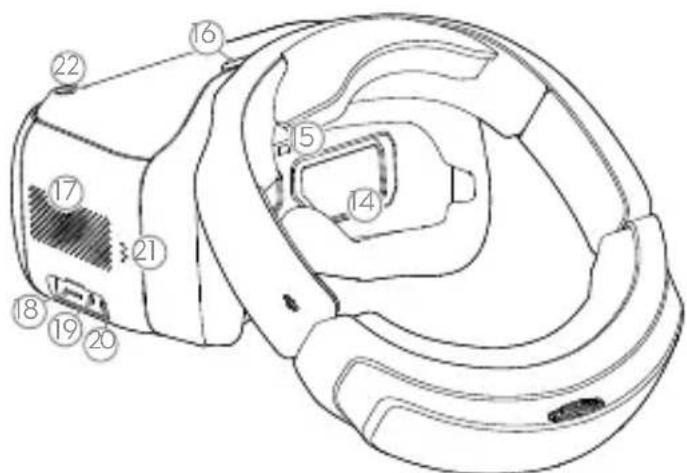

14. Obiettivo

15. Sensore di prossimità
16. Fibbia dell'archetto
17. Bocchetta d'aria calda
18. Slot per scheda micro-SD
19. Porta audio da 3,5 mm
20. Porta HDMI di tipo D
21. Altoparlante
22. Porta antenna SMA

• Sono supportati solo determinati velivoli. Fare riferimento al Manuale utente per operazioni e modelli specifici. ** DJ Goggles RE cui raggiungere la distance massima di trasmissione (2,4 GHz, FCC) in una vasta area all'aperto, priva di interferenze elettromagnetiche, raggiungendo la latenza minima in modalità Live View 480p50.

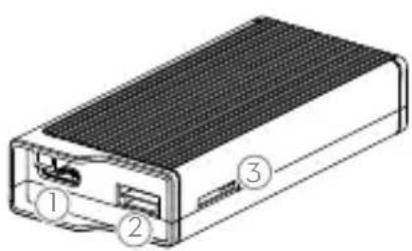

1. Porta della telecamera*

Si collega alla telecamera DJI OcuSync.

1. Porta S.Bus

Tramite il cavo 3 in 1 (alimentazione,

S_BUS, UART), si collega all'alimentazione, al sistema di controllo di volo e alla porta OSD in base alle informazioni riportate di seguito.

ROSSO: alimentazione

NERO: GND alimentazione

BIANCO: UART RX (si collega a OSD TX)

GRIGIO: UART (si collegea OSD RX)

MARRONE: GND segnale

GIALLO: S.Bus (si collega alsystema di controllo di volo RX)

1. Slot per scheda micro-SD

Inserire la scheda micro-SD per memorizzare il video registrato

• Si noti che esta porta e la spina del connettore della telecamera sono entrambe interfacci de tipo C personalizzate e non sono compatibili con apparecchiature di terme parti.

• Porte antenna (MMCX)

Utilizzate per collegare le antennes dell'Unità d'aria.

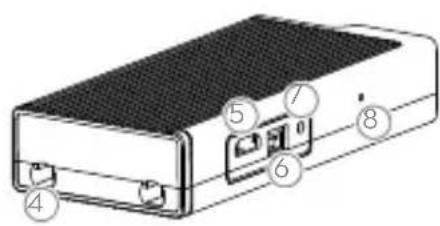

1. Porta micro-USB

Si collega al PC per gli aggiornamenti del firmware tramite DJI ASSISTANT™ 2.

(Quando I'unita d'aria e accesa)

1. Porta PPM

Si connette ai dispositivi esterni che sono in grado di gestire i segnali PPM tramite il cavo PPM. Impostare il canale correspondente in DJI Goggles RE per il controlleda distanza del dispositorio (disponibile a breve).

ROSSO: alimentazione

NERO: GND segnale

BIANCO: segnale PPM

1. Tasto di collegamento

Premere Anything to collegare I'Unità d'aria DJI OcuSync a DJI Goggles RE.

1. Indicatore dello stato di collegamento Indica lo stato di collegamento dell'Unità d'aria DJI OcuSync e DJI Goggles RE.

Prima di utilizzare quello prodotto, leggere attendamente quello manuale in modo da garantire il corretto funzionamento.

www.dji.com/dji-goggles-re

Installazione e vestibilità

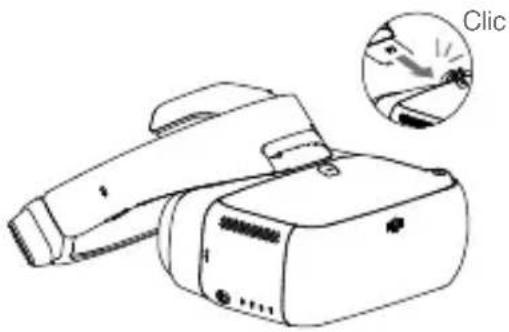

Inserire la fibbia dell'archetto nella fessura al di sopra della scocca di DJ Goggles RE.

Indossare DJ Goggles RE e regolare I'archetto.

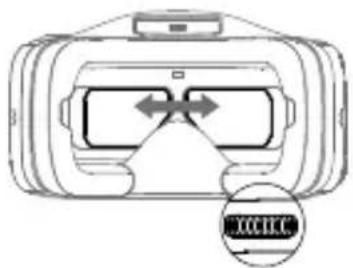

Regolare la distance interpupillare.

Sollevare il corpo del DJI Goggles RE per vedere l'ambiente circostante.

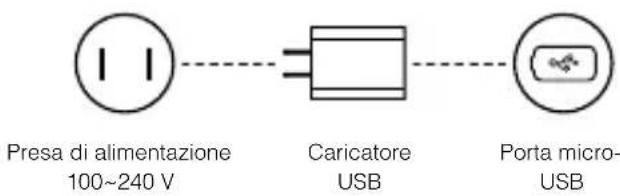

Controllare la carica e il livello della batteria

Premere una volta per verificare il livello di carica della batteria. Premere due volte e tenere premuto per accendere/spegnere.

La batteria è completamente carica allo spegnimento dell'indicatore (o degli indicatori) dello stato di ricarica.

Tempo di ricarica: 4 ore Tempo massimo di funzionamento: 6 ore

Collegamenti del modulo

Quando si utilizzato droni da competizione di terme parti, è possibile scegliere tra trasmissione video analogica o digitale. Per l'installazione e il collegamento, seguire le istruzioni riportate di seguito. Ignorare esta sezione se si pianifica di utilizzato il visore con un drone DJ dedicato.

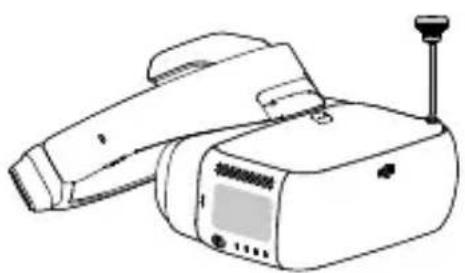

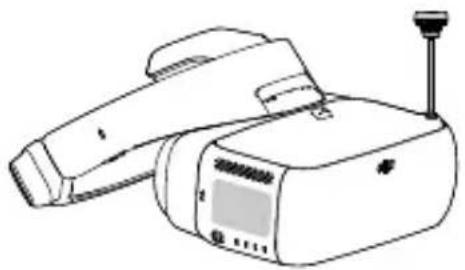

Installare l'antenna Pagoda (interfaccia SMA) sulla porta SMA di DJGoggles RE direttamente.

La banda di frequenza analogica e 5,650 GHz - 5,925 GHz, di cui le bande comprese tra 5,725 GHz e 5.850 GHz sono bande di frequenze ISM. Sebbene sua possibile utilizzare queste freuenzze sanza autorizzazione, quando si utilizzato le altre bande di frequenza è opportuno atteneri alle normative locali.
L'antenna Pagoda e un'antenna omnidirezionale LHCP (left hand circularly polarized, a polarizzazione circolare sinistra). Per garantire ai trasmettitori analogici di ottenere prestazioni ottimali in termini di trasmissione, è consigliabile utilizzato l'antenna Pagoda o altre antenne a polarizzazione circolare sinistra.

In un ambiente con molti velivoli, per evitare che la modalita Live View di DJI Goggles RE sua compromessa da una frequenza nelle vicinanze, l'intervallo di frequenza adiacente deve essere superiore a 25 MHz.

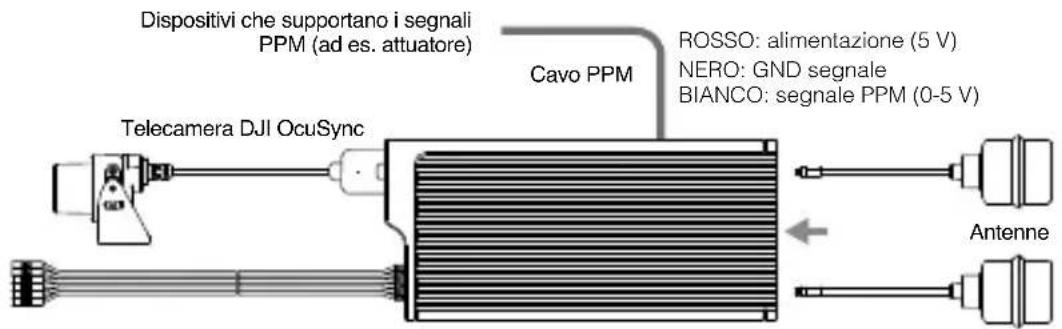

Trasmissione video digitale

Oltre a installare l'antenna Pagoda (interfaccia SMA) sulla porta SMA di DJ Goggles RE, per utilizzato il visore sare èanche necessario installare il Sistema d'aria DJ OcuSync su un drone da competizione di terme parti. Per montare e collegare i moduli sul velivolo,fare riferimento alla figura seguente.

Cavo 3 in 1 (alimentazione, S.Bus, UART)

ROSSO: alimentazione (9-16,8 V) BIANCO: UART RX (si collega a OSD TX, 0-3,3 V)

NERO: GND alimentazione GRIGIO: UART TX (si collega a OSD RX, 0-3,3 V)

MARRONE: GND segnale GIALLO: S.Bus (si collega alsystema di controlo di volo RX, 0-3,3 V)

La porta S.Bus e la porta PPM dell'Unità d'aria vengono utilizzate esclusivamente quando si trasmette il segnale di controlo remoto. Tali porte non devono essere collegate se si utilizes solo il downlink video.
- Sono disponibili fino a 19 canali (5,8 GHz: 12 canali, 2,4 GHz: 7 canali) per la trasmissione video digitale, ciascuno con una larghezza di banda di 10 MHz. É possible selezionare manualmente il canale di trasmissione, per evitare interferenze da altri dispositivi.

L'Unità d'aria pou surriscaldarsi durante o après il funzionamento. NON toccarla prima che si sua raffreddata a sufficienza.
- Evitare l'utilizzo dell'Unità d'aria per un periodo di tempo prolongato in assenza di apparecchiature di raffreddamento esterne. In caso contrario, potrebbe surriscaldarsi ed entrare in modalità di protezione da surriscaldamento. Attenderere che il modulo si raffreddi per poterlo riavviare. è consigliabile installare un ventilatore esterno per dissipare il calore.
- Posizione are due antenne vertically sull'Unità d'aria e parallele tra loro, a una distanza minima di 30 mm. É opportuno evitare di posizionare le antenne a livello con qualsiasi tipo di conduittore. Assicurarsi, inoltre, di tenere la parte inferiore dell'antenna ad almeno 25 mm di distanza da potenziali conduttori come cavi, strutture in in fibra di carbonio, batterie, metalli eosi via.
Se I'Unità d'aria vieneutilizzata esclusivamente per trasmettere il segnale video downstream,per evitare interferenze NONutilizzato la stessa banda di frequenza del segnale di controlo upstream.

Antenna Descrizione
Antenna Pagoda	Antenna omnidirezionale a polarizzazione circolare e frequenza singola da 5,8 GHz, di piccole dimensioni, consigliata per le competizioni. Non utilizzato但这a antenna quando si utilizes la banda di frequenza da 2,4 GHz.
Antenna cilindrica	Antenna omnidirezionale a polarizzazione circolare e dopbia frequenza, per un'esperienza di trasmissione video fluida.
Antenna a dipolo	Antenna omnidirezionale a polarizzazione lineare e dopbia frequenza, adatta per il volo ravicinato.

Dopo aver familiarizzato con la trasmissione video digitale, è possibile collegare la porta di un dispositivo di controllo remoto di un astruttore alla porta audio di DJI Goggles RE tramite l'apposto cavo per trasmettre il segnale di controllo al drone da competizione.

Attivazione e collegamento

Se non si dispone di un velivolo di serie MAVIC™, scaricare la versione più recente di DJI Assistant 2 per eseguire l'attivazione.
Quando l'Unità d'aria DJI OcuSync è accesa, collega al PC ed esegui DJI Assistant 2 per attivarla.

• Per prestazioni ottimali, assicurarsi di aggiornare via DJI Goggles RE via l'Unità d'aria alla versione più recente dopo l'attivazione.

Assicurarsi che tutti i dispositivi siano accesi e che il velivolo sia collegato al dispositorio di controllo remoto. Assicurarsi che entrambi i dispositivi dispongano delle versioni firmware più recenti.

Serie MAVIC

OCUSYNC

Premere i tasti di
collegamento sul velivolo
Mavic e su DJI Goggles
RE oppure entrare in
Tools > Setting > Linking
Setting per effettuire il
collegamento.

Attivare con I'app DJI GOTM 4

Aggiornare innanzitutto l'app.
Èanche possibile utilizzare
DJI Assistant 2 per
l'attivazione.

INSPIRETM2 Serie PHANTOMTM4 SPARKM

Cavo micro-USB

** Prepare un cavo OTG e collegarlo alla porta micro-USB del disposicao di controllo remoto.

Serie INSPIRE PHANTOM 4 PRO+ PHANTOM 4 ADVANCED+

Cavo HDMI Solo visione in tempo reale.

Dispositivo per la riproduzione di video

Cavo HDMI

Attivare con DJI Assistant 2

Download: www.dji.com/dji-goggles-re

DJI Assistant 2 supporta Windows 7 (o versioni successive) o Mac OS X 10.11 (o versioni successive).

Collegare DJI Goggles RE al PC tramite cavo micro-USB, quando avviare DJI Assistant 2 per l'attivazione.

La procedura segunte minha como collegare il visore ai droni da competizione di terme parti:

Accendere DJI Goggles RE, scorrere verso il basso con due dita sul pannello a sfioramento per accedere al menu di scelta rapida e selezionare Racing Drone (Analog)> Frequency Scanning per cercare la frequenza necessaria.

Trasmissione video digitale

1. Accendere l'Unità d'aria DJI OcuSync e premere il pulsante di collegamento sull'unità stessa con uno strumento appropriato quando l'indicatore di stato del collegamento è di colore verde fisso. L'indicatore diventa rosso fisso quando l'unità di aria è in attesa del collegamento.
2. Accendere DJ Goggles RE, quindi premere direttamente il pulsante di collegamento con uno strumento appropriato nel menu principale oppure sfiorare semplicamente verso il basso con due dita sul pannello a sfioramento per accedere al menu di scelta rapida e selezionare Racing Drone (Digital) > Linking Settings.
3. Assicurarsi che la distance tra il visore e l'Unità d'aria sa ia al massimo 2 m. Se il collegamento riesce, entrambi gli indicatori di stato saranno di colore verde fisso e il video verrà visualizzato normalmente.

Controlli

Tocco con un solo dito / Tasto 5D*

• Scorrere il dito sul menu
• Toccare per confermare

Tasto Indietro / Tasto C2*

Premere per tornare al menu precedente o uscire alla modalità di volo intelligente corrente.

Tocco con due dita

• Scorrere il dito in avanti/indietro per bloccare/sbloccare il pannello a sfioramento
• Scorrere il dito verso l'alto/verso il basso per entrare/uscire nel/dal menu di scelta rapida

Fn

Tasto Funzione / Tasto C1*

Velivoli DJI: premere per visualizzare il cursore, quando scorrere il dito in avanti/ all'indietro per eseguire lo zoom in avanti o indietro. Spostare la testa, quando toccare il pannello a sfioramento per definire il punto di messa a fuoco.

Altri velivoli: premere il tasto di avvio/
arresto registrazione video (solo
trasmissione video digitale).

• Quando è collegato ai velivoli della serie Mavic, i tasti 5D, C1 e C2 sul disposittivo di controllo remoto saranno utilizzati per controllare DJI Goggles RE e la loro funzioni originali saranno disabilitate.

Controllo con il corpo

DJI Goggles RE
supporta l'head
tracking, ossia
la funzione di
registrazione del
movimento della
testa, consentendo
il controlo di velivolo
e gimbalattraverso i
movimenti della testa.
Sono inoltre supportate
le molteplici modalità di
volo intelligente.

Supporta

esclusivamente:

Serie Mavic

Spark

Serie Phantom 4

Inspire 2

Caratteristiche tecniche

DJI Goggles RE

Peso (standard) Corpo di DJ Goggles RE: 502 g; archetto: 500 g

Dimensioni Corpo di DJI Goggles RE: 195× 155× 110mm

Archetto (ripegato): 255 × 205 × 92 mm

Dimensioniellochermo5pollici × 2

Risoluzione dello schermo 3840 × 1080 (schemo singolo: 1920 × 1080 )

Frequenza di comunicazione 2,4 GHz/5,8 GHz

Potenza del trasmettitore (EIRP) 2,4 G: 25,5 dBm (FCC); 18,5 dBm (CE); 19 dBm (SRRC)

5,8 GHz: 25,5 dBm (FCC); 12,5 dBm (CE); 18,5 dBm (SRRC)

Modalità Live View 1080p30, 720p60, 720p30

Formato video MP4 (H.264)

Formato di riproduzione video

supportato MP4, MOV, MKV (Fornato video: H264;

Capacità della batteria 9440 mAh

Intervalallo di temperatura di

funzionamento Da 0 a 40^ (da 32 a 104^

Caricabatterie Ingresso: 100-240 VCA, 50/60 Hz, 0,5 A

Uscita: 5 V

3A/9V2A/12V4,5A

Sistema d'aria DJI OcuSync

Peso Unità d'aria: 43,7 g; telecamera (cavo incluso): 18,2 g

Antenna Pagoda: 9,4 g; antenna cilindrica: 9,4 g

antenna a dipolo: 4,2 g

Dimensioni Unita d'aria: 72× 33× 14 mm

Telecamera: 29,4 × 28,2 × 22,6 ~mm

Frequenza di comunicazione 2,4 GHz/5,8 GHz

Potenza del trasmettitore (EIRP) 2,4 G: 22,5 dBm (FCC); 18,5 dBm (CE); 19 dBm (SRRC)

5,8 GHz: 25,5 dBm (FCC); 12,5 dBm (CE); 25,5 dBm (SRRC)

Modalità Live View e latenza minima 960p50: 70 ms; 720p60: 60 ms; 480p50: 50 ms

Distanza massima di trasmissione 2,4 GHz: 7 km (FCC); 4 km (CE); 4 km (SRRC)

5,8 GHz: 4 km (FCC); 0,7 km (CE); 4 km (SRRC)

Banda di frequenza consigliata FCC: 5,8 GHz; CE 2,4 GHz; SRRC 5,8 GHz

Formato video MP4 (MPEG4)

Interfaccia I/O S.Bus, micro-USB, PPM, UART, MMCX, slot per scheda

micro-SD

Sistema di controllo di volo supportato F3, F4, KISS, NAZE

Dispositivo di controllo remoto

Intervallo di temperatura di

funzionamento Da 0 a 40^ (da 32 a 104^ )

Potenza di ingresso 9-16,8 V (3S-4S)

Telecamera

Sensore: 1/3" CMOS; pixel effettivi: 1.2M

Gruppo obiettivo: 6G + IR

Otturatore: otturatore globale

ISO:100-3200

FOV 148^ (D); 111^ (H); 79,5^ (V)

DJI Goggles Racing Edition

5,8 GHz: 4 km (FCC); 0.7 km (CE); 4 km (SRRC)
