Tipo de producto	Casco de realidad virtual (VR) para dron FPV
Marca	DJI
Modelo	Goggles Racing Edition
Dimensiones de la carcasa	195 × 155 × 110 mm
Dimensiones de la banda de la diadema (plegada)	255 × 205 × 92 mm
Peso de la carcasa	502 g
Peso de la banda de la diadema	500 g
Tamaño de la pantalla	2 × 5 pulgadas (12,7 cm)
Resolución de la pantalla	3840 × 1080 (1920 × 1080 por ojo)
Batería integrada	9440 mAh
Autonomía máxima	Aproximadamente 6 horas
Tiempo de carga	Aproximadamente 4 horas
Cargador recomendado	Entrada 100-240 V CA, salida 5 V/3 A, 9 V/2 A, 12 V/4.5 A
Frecuencia de transmisión	2,4 GHz / 5,8 GHz
Alcance máximo de transmisión	7 km (FCC 2,4 GHz)
Latencia mínima	50 ms (modo 480p50)
Funciones principales	Transmisión de video OcuSync, seguimiento de cabeza, reproducción de video HD, compatible con drones DJI y módulos OcuSync
Formatos de reproducción de video compatibles	MP4, MOV, MKV (H.264, AAC, AC-3, DTS, MP3)
Mantenimiento y limpieza	Limpiar las lentes con un paño de microfibra seco. Evitar la humedad y el polvo. Almacenar en un lugar seco.
Seguridad	No tocar la unidad aérea después de su uso (calentamiento). Respetar las regulaciones locales para las frecuencias. Evitar interferencias.
Piezas de repuesto / Reparabilidad	Antenas reemplazables (pagoda, cilíndrica, dipolo). Batería integrada no reemplazable por el usuario.
Temperatura de funcionamiento	0 °C a 40 °C
Contenido de la caja	Casco DJI Goggles RE, banda de la diadema, 3 antenas (pagoda, cilíndrica, dipolo), cable micro USB, cargador, documentación

Preguntas frecuentes - Goggles Racing Edition DJI

¿Cuál es la diferencia entre los DJI Goggles Racing Edition y los DJI Goggles clásicos?

Los DJI Goggles Racing Edition están especialmente diseñadas para carreras de drones FPV. Ofrecen una latencia ultrabaja (50 ms), un alcance extendido (7 km) y son compatibles con antenas intercambiables y el módulo OcuSync. Las Goggles clásicas están más orientadas al ocio con una latencia más alta.

¿Cómo emparejar los DJI Goggles RE con un dron Mavic?

En el dron Mavic, presione el botón de emparejamiento. En las gafas, acceda al menú de accesos directos (deslizar dos dedos hacia abajo) y seleccione Racing Drone (Digital) > Linking Settings. O presione directamente el botón de emparejamiento de las gafas. Asegúrese de que la distancia sea inferior a 2 m.

¿Puedo usar los DJI Goggles RE con un dron de carreras de terceros?

Sí, utilizando el módulo aéreo DJI OcuSync (vendido por separado). Debe instalar este módulo en su dron y emparejarlo con las gafas. Consulte el manual para las conexiones (alimentación, UART, S.Bus).

¿Cuál es el tiempo de carga y la autonomía de las gafas?

La carga completa toma aproximadamente 4 horas a través del puerto micro USB. La autonomía máxima es de aproximadamente 6 horas en uso normal.

¿Cómo ajustar la distancia pupilar en los DJI Goggles RE?

Utilice la rueda de distancia pupilar ubicada debajo de los objetivos. Gírela hasta obtener una imagen nítida y cómoda para sus ojos.

¿Pueden los DJI Goggles RE reproducir videos desde una tarjeta SD?

Sí, inserte una tarjeta micro SD en la ranura prevista. Los formatos compatibles son MP4, MOV, MKV (códec H.264, audio AAC, AC-3, DTS, MP3). Puede reproducir videos HD en inmersión.

¿Cómo actualizar el firmware de los DJI Goggles RE?

Conecte las gafas a un ordenador mediante micro USB e inicie DJI Assistant 2. Asegúrese también de que la unidad aérea OcuSync esté actualizada. Descargue el software desde el sitio web de DJI.

¿Qué hacer si la imagen está borrosa o inestable?

Verifique el ajuste de la distancia pupilar. Asegúrese de que las antenas estén correctamente instaladas. En transmisión analógica, explore las frecuencias para encontrar un canal sin interferencias. En digital, verifique la distancia y los obstáculos.

¿Puedo usar las gafas con gafas graduadas?

Las DJI Goggles RE están diseñadas para usarse sin gafas. Si usa gafas, el espacio es limitado. Se recomienda usar lentes de contacto o lentes correctores adaptados (no incluidos).

¿Cómo limpiar las lentes de los DJI Goggles RE?

Use un paño de microfibra suave y seco. Evite productos químicos. Limpie suavemente con movimientos circulares para no rayar la superficie. Proteja las lentes del polvo guardando las gafas en su estuche.

MANUAL DE USUARIO Goggles Racing Edition DJI

Guía de inicio rápido

V1.0

Contenido

EN Guía de inicio rápido 4 CHS 快速入门指南 12 CHT 快速入門指南 20 KR 28 DE Kurzanleitung 36 ES Guía de inicio rápido 44 FR Guide de démarrage rapide 52 IT Guida di avvio rapido 60 NL Snelstartgids 68 PT Guia de inicio rápido 76

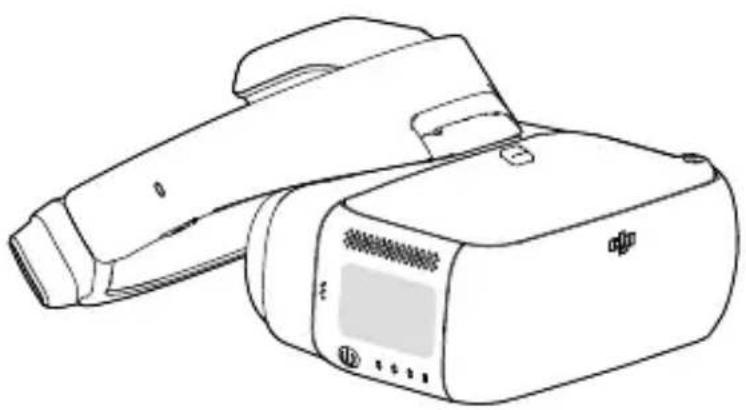

DJI Goggles Racing Edition

Las DJI Goggles Racing Edition (en adelante "DJI Goggles RE") están equipadas con pantallas de altas prestaciones y un enlace de transmisión de video de latencia ultrabaja para usar con aeronaves DJI™, proporcionando al usuario una experiencia aérea en primera persona en tiempo real. Las DJI Goggles RE también se pueden usar para reproducir videos en HD, ofreciendo una experiencia de visualización en alta definición con inmersión total. Las DJI Goggles RE incorporan seguimiento de cabeza, lo que permite controlar tanto la aeronave como el estabilizador mediante movimientos de cabeza, creando una forma de volar completamente nueva.*

Creadas para carreras mediante ingeniería de precisión, las DJI Goggles RE son compatibles con el módulo de transmisión avanzado OCUSYNC™ de DJI, que puede funcionar con señal de video analógica y digital de doble banda de 2,4/5,8 GHz con hasta 7 km de distancia y latencia de solo 50 ms.** Las DJI Goggles RE incorporarán un conjunto de tres antenas compatibles para distintas condiciones de configuración. El sistema aéreo DJI OcuSync viene equipado con una serie de potentes funciones, como transmisión automática en 1280×960 HD, transmisión con espectro ensanchado con salto de frecuencia (FHSS), y acceso a hasta 19 canales de transmisión seleccionables. Este módulo es compatible con una gran variedad de aeronaves multirrotor y de ala fija.

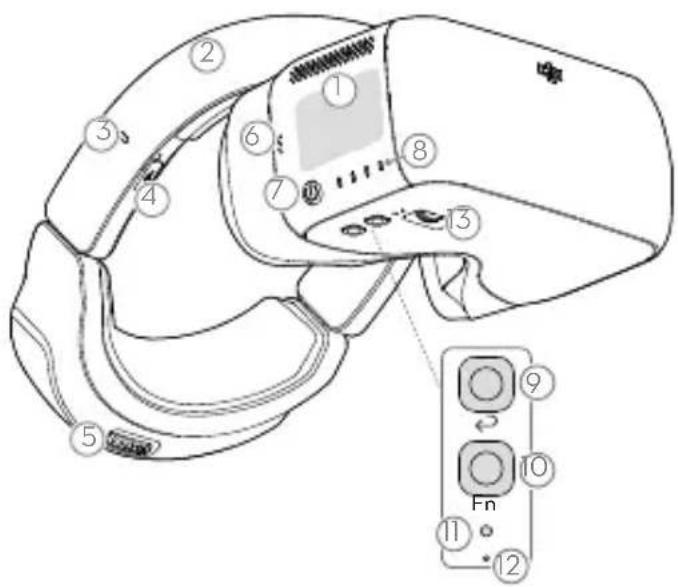

DJI Goggles RE

1. Panel táctil
2. Casco
3. Indicador de estado de energía
4. Puerto Micro USB
5. Rueda de ajuste del casco
6. Altavoz
7. Botón de encendido
8. Indicadores del nivel de batería
9. Botón de retroceso
10. Botón de referencia
11. Botón de vinculación
12. Indicador de estado de vinculación
13. Mando de IPD (distancia interpupilar)

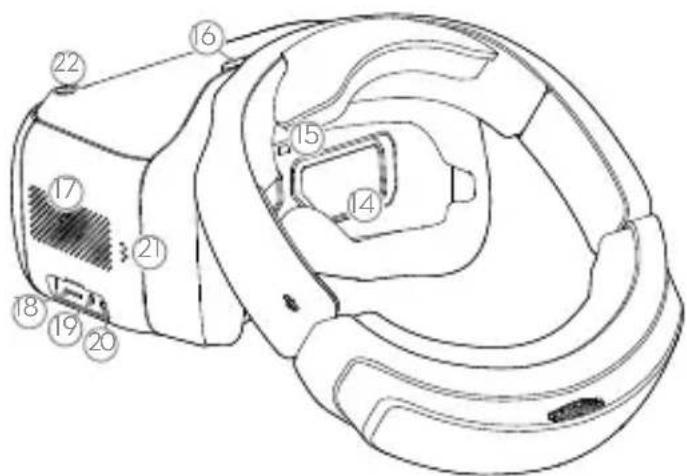

14. Objetivo
15. Sensor de proximidad
16. Cierre del casco
17. Rejilla de ventilación
18. Ranura para tarjeta microSD
19. Puerto de audio de 3,5 mm
20. Puerto HDMI Type-D
21. Altavoz
22. Puerto de antena SMA

• Compatible solo con todas las aeronaves. Consulte en el manual del usuario los modelos y procedimientos. ** Las DJI Goggles RE alcanzan su distancia máxima de transmisión (2,4 GHz, FCC) en una zona al aire libre sin EMI (interferencias electromagnéticas), y su latencia mínima en el modo de visión en directo 480p50.

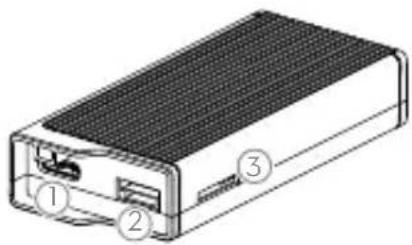

1. Puerto de antena (MMCX)

Se utiliza para conectar las antenas de la unidad aérea.

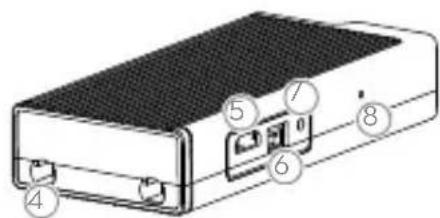

1. Puerto Micro USB

Se conecta al PC para actualizaciones de firmware a través de DJI ASSISTANT 2. (Cuando la unidad aérea está encendida)

1. Puerto PPM

Se conecta a dispositivos externos que puedan gestionar señales de PPM a través del cable PPM. Establezca el canal correspondiente en las DJI Goggles RE para controlar el dispositivo de forma remota. (Próximamente)

ROJO: Alimentación

NEGRO: Masa a tierra (GND) de la señal BLANCO: Señal PPM

1. Botón de vinculación

Pulse este botón para vincular la unidad aérea DJI OcuSync con las DJI Goggles RE.

1. Indicador de estado de vinculación. Indica el estado de vinculación de DJI OcuSync Air Unit y las DJI Goggles RE.
2. Puerto de cámara*

Se conecta a la cámara DJI OcuSync.

1. Puerto S.Bus

Se conecta con el cable 3 en 1 (Alimentación, S.Bus UART), y al puerto de alimentación, controlador de vuelo y OSD en función de la información suministrada a continuación.

ROJO: Alimentación

NEGRO: Masa a tierra (GND) de alimentación

BLANCO: UART RX (se conecta al TX del OSD)

GRIS: UART TX (se conecta al RX del OSD)

MARRÓN: Masa a tierra (GND) de la señal

AMARILLO: S.Bus (se conecta al RX del controlador de vuelo)

1. Ranura para tarjeta microSD

Inserte la tarjeta microSD para almacenar el video grabado.

• Tenga en cuenta que tanto este puerto como el conector de la cámara son interfaces tipo C personalizados, y no son compatibles con equipos de otros fabricantes.

Antes de utilizar este producto, lea íntegramente este manual para garantizar un funcionamiento correcto.

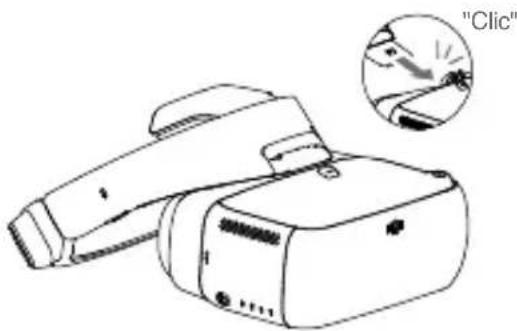

Instalación y colocación

Introduzca el cierre del casco en la ranura por encima del cuerpo de las DJ Goggles RE.

Póngase las DJ Goggles RE y ajuste el casco.

Ajuste la distancia interpupilar.

Incline las DJ Goggles RE para ver el exterior.

Comprobación del nivel de batería y energía

Pulse una vez para comprobar el nivel de batería.

Pulse una vez, después otra y mantenga pulsado para encender o apagar.

Toma de corriente de 100~240 V

Cargador USB Puerto Micro USB

La batería está totalmente cargada cuando el Indicador de estado de carga o los Indicadores de nivel de batería se apaguen.

Tiempo de energía: ~4 horas Tiempo de configuración máximo: ~6 horas

Conexiones del módulo

Cuando utilice drones de carreras de otros fabricantes, puede elegir entre transmisión de video analógico o digital. Siga las instrucciones siguientes para la instalación y conexión. Omita esta sección si va a utilizar las Goggles con un dron DJI.

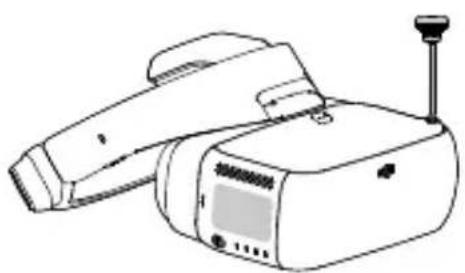

Transmisión de video analógico

Instale la antena de pagoda (interfaz SMA) directamente en el puerto SMA de las DJI Goggles RE.

La banda de frecuencia analógica es de 5.650 GHz - 5,925 GHz, de la cual el intervalo 5,725 GHz - 5,850 GHz son bandas de frecuencia ISM. No necesita permiso para utilizar estas frecuencias, pero siga los procedimientos normativos locales cuando use las otras bandas de frecuencia. - La antena de pagoda es de diseño omnidireccional polarizado circularmente hacia la izquierda (LHCP). Se recomienda utilizar la antena de pagoda u otras antenas polarizadas circularmente hacia la izquierda para transmisores analógicos con el fin de obtener una óptima transmisión.

En un entorno de vuelo compartido por varias aeronaves, el intervalo de frecuencia adyacente debe ser superior a 25 MHz para evitar que la visualización en tiempo real de sus DJI Goggles RE se vea afectada por una frecuencia cercana.

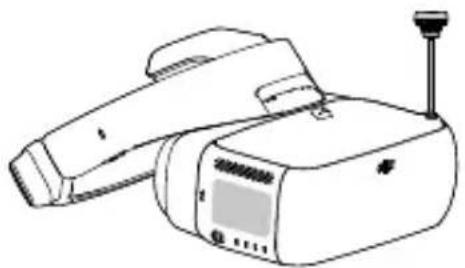

Transmisión de video digital

Además de instalar la antena de pagoda (interfaz SMA) en el puerto SMA de las DJI Goggles RE, también necesitará instalar el sistema aéreo DJI OcuSync en un dron de carreras de otro fabricante para utilizar las Goggles. Consulte la siguiente ilustración para montar y conectar los módulos en su aeronave.

Cable 3 en 1 (alimentación, S.Bus, UART) ROJO: Alimentación (9-16,8 V) BLANCO: UART RX (se conecta a OSD TX, 0-3,3 V) NEGRO: Masa a tierra (GND) de alimentación GRIS: TX UART (se conecta al RX del OSD, 0-3,3 V) MARRÓN: Masa a tierra (GND) de la señal AMARILLO: S.Bus (se conecta al RX del controlador de vuelo, 0-3,3 V)

• El puerto S.Bus y el puerto PPM de la unidad aérea solo se utilizan al transmitir la señal del control remoto. Estos puertos no necesitan estar conectados si solo se utiliza la transmisión de video. Hay hasta 19 canales (5,8 GHz: 12 canales, 2,4 GHz: 7 canales) para la transmisión de video digital, con un ancho de banda de 10 MHz por canal. Puede seleccionar el canal de transmisión manualmente para evitar interferencias de otros dispositivos.

Tenga en cuenta que la unidad aérea pueda calentarse mucho durante o después de su funcionamiento. NO la toque antes de que se haya enfriado lo suficiente. - Evite utilizar la unidad aérea durante un periodo de tiempo prolongado cuando no haya un equipo de refrigeración externo. De lo contrario, podrá sobrecalentarse y entrar en el modo de protección contra sobrecalentamiento. Espere a que el módulo se enfríe y, a continuación, podrá reiniciarlo. Se recomienda tener un ventilador externo instalado para disipar el calor. - Coloque las dos antenas de la unidad aérea en posición vertical, paralelas y separadas al menos 30 mm entre sí. Tenga en cuenta que debe evitar colocar las antenas a nivel con cualquier tipo de conductor. Además, asegúrese de mantener la parte inferior de la antena al menos a 25 mm de distancia de posibles conductores, como cables, marcos de fibra de carbono, baterías y metales, etc. Si solo utiliza la unidad aérea para transmitir la señal de video de bajada, NO utilice la misma banda de frecuencia que la señal de control de subida, para evitar interferencias.

Antena Descripción
Antenna de pagoda	Omnidireccional de Frequencia Única de 5,8 GHz con polarización circular, deklepto taman, recomendada para competación. No utilise la antenna cuando se use la banda de Frequencia de 2,4 GHz.
Antena cilindrica	Omnidireccional de doble Frequencia con polarización circular, capaz de proportionsar una transmisión de video fluida.
Antena dipolar	Omnidireccional de doble Frequencia con polarización lineal, adecuada para vuelo cercano.

Después de familiarizarse con la transmisión de video digital, puede conectar el puerto de entrega de un controlador remoto de otro fabricante y el puerto de audio de las DJI Goggles RE mediante el cable de entrega para transmitir la señal de control al dron de carreras.

Activación y conexión

Si no dispone de una aeronave de la serie MAVIC™, descargue el DJI Assistant 2 para efectuar la activación.

Con la unidad aérea DJI OcuSync encendida, conéctese a un PC e inicie DJI Assistant 2 para activarla.*

• Para garantizar un rendimiento óptimo, asegúrese de actualizar las DJI Goggles RE y la Air Unit a la versión más reciente después de activarlas.

Asegúrese de que todos los dispositivos estén encendidos y de que la aeronave está vinculada con el control remoto. Asegúrese de que también estén actualizados con las versiones de firmware más recientes.

Serie MAVIC

OCUSYNC

Pulse los botones de vinculación de la aeronave Mavic y las Goggles, o entre en Tools > Settings > Linking Setting (Herramientas > Configuración > Ajustes de vinculación) para conectarse.

Active con la aplicación DJI GO™ 4

Primero actualice la aplicación. También se puede utilizar DJI Assistant 2 para la activación.

INSPIRE™ 2 Serie PHANTOM™ 4 SPARK™

Cable Micro USB

** Prepare un cable OTG y conéctelo al puerto Micro USB del control remoto.

Serie INSPIRE PHANTOM 4 PRO+ PHANTOM 4 ADVANCED+

Cable HDMI: solo vista en tiempo real.

Dispositivo de reproducción de video

Cable HDMI

Conecte las DJI Goggles RE a su PC con el cable Micro USB y ejecute DJI Assistant 2 para activarlas.

Los siguientes pasos muestran cómo vincular las DJI Goggles RE con drones de carreras de otros fabricantes:

Transmisión de video analógico

Encienda las DJI Goggles RE, deslice dos dedos hacia abajo en el panel táctil para entrar en el menú rápido y seleccione Racing Drone (Analog) > Frequency Scanning para localizar la frecuencia que necesita.

Transmisión de video digital

1. Encienda la unidad aérea DJI OcuSync y pulse el botón de vinculación de la unidad aérea con una herramienta adecuada cuando el indicador de estado de vinculación esté en verde bajo. El indicador permanecerá en rojo cuando la unidad aérea esté esperando la vinculación.
2. Encienda las DJI Goggles RE y pulse directamente el botón de vinculación con una herramienta adecuada cuando esté en el menú principal, o simplemente deslice dos dedos hacia abajo en el panel táctil para entrar en el menú rápido y seleccione Racing Drone (Digital) > Linking Settings.
3. Asegúrese de que la distancia entre las DJI Goggles RE y la unidad aérea sea de menos de 2 m. Ambos indicadores de estado de vinculación se quedarán iluminados en verde una vez establecida correctamente la vinculación, y el video se transmitirá normalmente.

Controles

Táctil con un dedo / Botón 5D*

• Deslice para desplazarse por el menú. Toque para confirmar.

Botón atrás / botón C2*

Pulse para volver al menú anterior o para salir del Modo de Vuelo Inteligente actual.

Táctil con dos dedos

• Deslice adelante/atrás para desbloquear/bloquear el panel táctil
• Deslice arriba/abajo para salir/entrar en el menú rápido

Botón de función / botón C1*

Aeronave DJI: Pulse para mover el cursor de enfoque, y deslice adelante/atrás con un dedo para ampliar o reducir el zoom. Mueva la cabeza y seguidamente toque el panel para definir el punto de enfoque.

Otras aeronaves: Pulse para iniciar/detener la grabación de video (solo transmisión de video digital).

• Si se conecta con una aeronave de la serie Mavic, los botones 5D, C1 y C2 del control remoto se emplearán para controlar las DJI Goggles RE y su función original se desactivará.

Control somático

Las DJI Goggles RE incorporan seguimiento de cabeza, lo que permite controlar la aeronave y el estabilizador mediante movimientos de cabeza. También son compatibles con Modos de Vuelo Inteligentes.

Sólo compatible con:

Serie Mavic

Spark

Serie Phantom 4

Inspire 2

Especificaciones

DJI Goggles RE

Peso (típico) Cuerpo de las DJI Goggles RE: 502 g; Casco: 500 g

Dimensiones Cuerpo de las DJI Goggles RE: 195×155×110 mm

Casco (plegado): 255 × 205 × 92 mm

Tamaño de pantalla 5 pulgadas × 2

Resolución de pantalla 3840 × 1080 (pantalla individual: 1920 × 1080)

Frecuencia de configuración 2,4 GHz / 5,8 GHz

Potencia de transmisión (PIRE) 2,4 GHz: 25,5 dBm (FCC); 18,5 dBm (CE); 19 dBm (SRRC)

5,8 GHz: 25,5 dBm (FCC); 12,5 dBm (CE); 18,5 dBm (SRRC)

Modos de visualización en tiempo real 1080p30, 720p60, 720p30

Formato de video MP4 (H.264)

Formatos de reproducción de

video compatibles MP4, MOV, MKV (formato de video: H264;

Formatos de audio: AAC-LC, AAC-HE, AC-3, DTS, MP3

Capacidad de la batería: 9440 mAh

Rango de temperaturas de

funcionamiento: 0 a 40 °C (32 a 104 °F)

Cargador: Entrada: 100-240 V CA, 50/60 Hz, 0,5 A

Salida: 5 V 3 A / 9 V 2 A / 12 V 1,5 A

Sistema aéreo OcuSync de DJI

Peso: Unidad aérea: 43,7 g; Cámara (cable incluido): 18,2 g

Antena de pagoda: 9,4 g; Antena cilíndrica: 9,4 g

Antena dipolo: 4,2 g

Dimensiones: Unidad aérea: 72 × 33 × 14 mm

Cámara: 29,4 × 28,2 × 22,6 mm

Frecuencia de configuración: 2,4 GHz / 5,8 GHz

Potencia de transmisión (PIRE): 2,4 GHz: 22,5 dBm (FCC); 18,5 dBm (CE); 19 dBm (SRRC)

5,8 GHz: 25,5 dBm (FCC); 12,5 dBm (CE); 25,5 dBm (SRRC)

Modos Live View y Min. Latency 960p50: 70 ms; 720p60: 60 ms; 480p50: 50 ms

Distancia de transmisión máx. 2,4 GHz: 7 kilómetros (FCC); 4 km (CE); 4 km (SRRC)

5,8 GHz: 4 kilómetros (FCC); 0,7 km (CE); 4 km (SRRC)

Banda de frecuencia recomendada FCC: 5,8 GHz; CE: 2,4 GHz; SRRC: 5,8 GHz

Formato de video MP4 (MPEG4)

Interfaz de E/S S.Bus, Micro USB, PPM, UART, MMCX, microSD

Sistema de control de vuelo compatible F3, F4, KISS, NAZE

Voltaje de entrada 9-16,8 V (3S-4S)

Cámara Sensor: CMOS de 1/3"; píxeles efectivos: 1.2M

Objetivo: 2,65 mm, f/2.0

Grupo de objetivos: 6G + IR

Obturador: obturador global

ISO:100-3200

Campo de visión (FOV) 148° (P); 111° (H); 79,5° (V)

DJI Goggles Racing Edition

Formato de audio: AAC-LC, AAC-HE, AC-3, DTS, MP3)

Objetiva: 2,65 mm, f/2.0

Dispositivo de reproducción de video

Cable HDMI

Formato de audio: AAC-LC, AAC-HE, AC-3, DTS, MP3)

Cámara Sensor: CMOS de 1/3"; píxeles efectivos: 1.2M

Objetiva: 2,65 mm, f/2.0

Grupo de objetivas: 6G + IR

Obturador: Obturador global

ISO:100-3200

FOV: 148° (D); 111° (H); 79,5° (V)
