MODE D'EMPLOI Goggles Racing Edition DJI

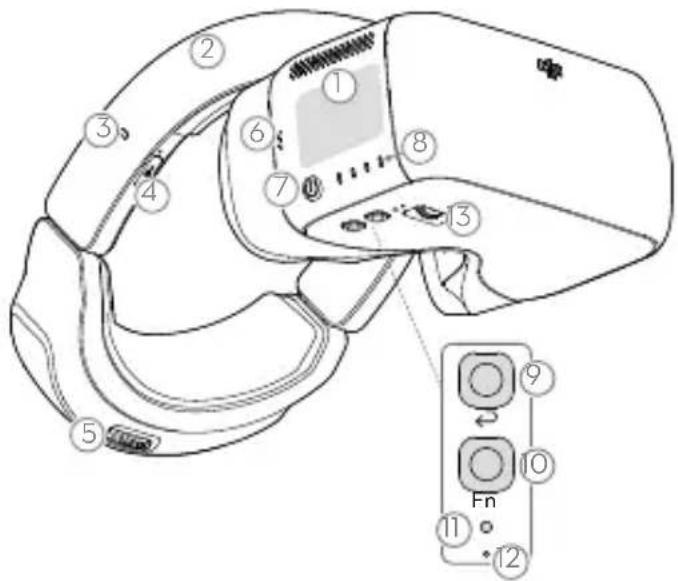

DJI Goggles Racing Edition Le casque DJI Goggles Racing Edition (ci-après « DJI Goggles RE ») est équipé d'écrans hautes performances et d'une liaison vidéo descendante à très faible latence pour une utilisation avec un appareil DJI , vous offrant ainsi une expérience aérienne en vue subjective et en temps réel. Les DJI Goggles RE peuvent également être utilisées pour regarder des vidéos HD, pour une expérience visuelle plus immersive et en haute dénition. Les DJI Goggles RE prennent en charge le suivi de la tête, ce qui permet à l'appareil et à la nacelle d'être contrôlés à l'aide des mouvements de la tête, donnant ainsi lieu à un tout nouveau style de vol. *Conçu avec précision pour la course, les lunettes DJI Goggles RE sont compatibles avec le module de transmission vidéo OCUSYNC de DJI, qui prend en charge les signaux vidéo numériques double bande 2,4/5,8 GHz et analogiques avec une portée de transmission allant jusqu'à 7 km et une latence atteignant à peine 50 ms. ** Les DJI Goggles RE sont fournies avec un ensemble de trois antennes compatibles pour différents scénarios d'utilisation. Le système aérien DJI OcuSync est doté d'un ensemble de fonctionnalités performantes, telles que la transmission 1 280 × 960 HD, la transmission à étalement de spectre par saut de fréquence (FHSS ou Frequency-Hopping Spread Spectrum) et un accès à un maximum de 19 canaux de transmission sélectionnables. Ce module est compatible avec un large éventail d'appareils à rotors multiples et à voilure xe.DJI Goggles RE1. Pavé tactile2. Bandeau serre-tête3. Voyant d'état de la charge4. Port Micro USB5. Molette du bandeau serre-tête6. Haut-parleur7. Bouton d'alimentation8. Indicateurs de niveau de batterie9. Bouton de retour10. Bouton de fonction11. Bouton d'appairage12. Voyant d'état de l'appairage13. Molette d'écart pupillaire14. Objectif15. Capteur de proximité16. Languette du bandeau serre-tête17. Ventilation18. Logement de la carte Micro SD19. Port audio 3,5 mm20. Port HDMI de type D21. Haut-parleur22. Port d'antenne SMA

• Seuls quelques appareils sont pris en charge. Référez-vous au guide de l'utilisateur pour les fonctionnements et modèles spéciques.** Les DJI Goggles RE offrent une distance de transmission maximale (2,4 GHz, FCC) dans une zone dégagée sans interférences électromagnétiques, en bénéciant d'une latence minimum en mode Aperçu en direct 480p50.

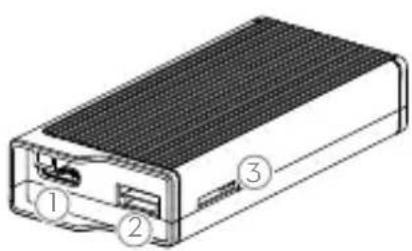

Se connecte à la caméra DJI OcuSync.

Se connecte au câble 3-en-1 (câble d'alimentation, S.Bus, UART), à l'alimentation, au contrôleur de vol et au port OSD en fonction des informations ci- dessous. ROUGE : alimentation NOIR : TERRE d'alimentation BLANC : récepteur UART (se connecte à l'émetteur OSD) GRIS : émetteur UART (se connecte au récepteur OSD) MARRON : TERRE Signal JAUNE : S.Bus (se connecte au récepteur du contrôleur de vol)

3. Logement de la carte Micro SD

Insérez la carte Micro SD pour stocker la vidéo enregistrée.

• Notez que ce port et la che du connecteur de la caméra sont des interfaces de type C personnalisées et qu'elles ne sont pas compatibles avec les équipements tiers.

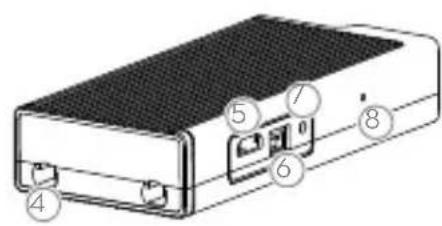

4. Ports d'antenne (MMCX)

Permet de xer les antennes de l'unité aérienne.

Se connecte à votre ordinateur pour les mises à jour du rmware via DJI ASSISTANT

2 (quand l’unité aérienne est sous tension).

Assure la connexion à des périphériques externes qui peuvent traiter des signaux PPM via le câble PPM. Dénissez le canal correspondant sur les DJI Goggles RE pour contrôler l'appareil à distance. (prochainement) ROUGE : alimentation NOIR : TERRE Signal BLANC : signal PPM

7. Bouton d'appairage

Appuyez sur ce bouton pour appairer l'unité aérienne DJI OcuSync aux DJI Goggles RE.

8. Voyant d'état de l'appairage

Indique l'état d'appairage de l'unité aérienne DJI OcuSync et des DJI Goggles RE. Avant d'utiliser ce produit, veuillez lire la totalité de ce manuel pour assurer le bon fonctionnement de l'appareil. www.dji.com/dji-goggles-re Unité aérienne DJI OcuSync54

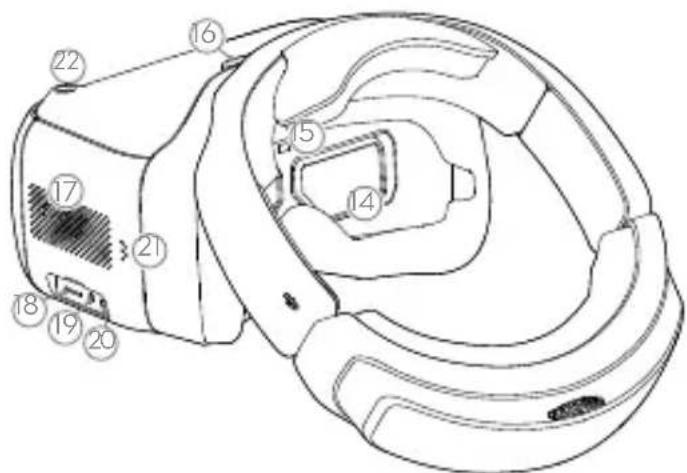

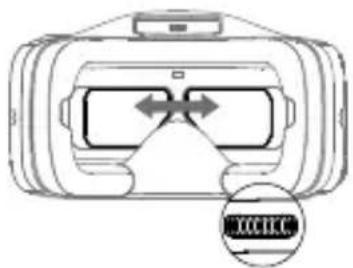

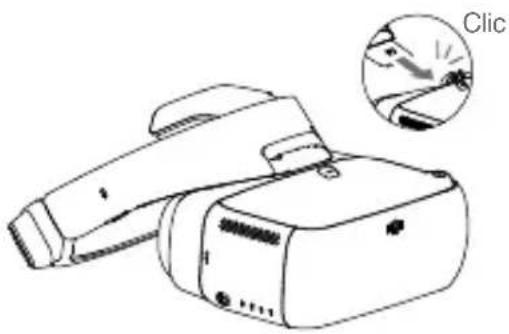

Installation et port Insérez la languette du bandeau serre- tête dans le logement situé au-dessus du boîtier DJI Goggles RE. Clic Ajustez l'écart pupillaire. Orientez le boîtier des DJI Goggles RE pour voir l'extérieur. Portez les DJI Goggles RE et réglez le bandeau serre-tête.55

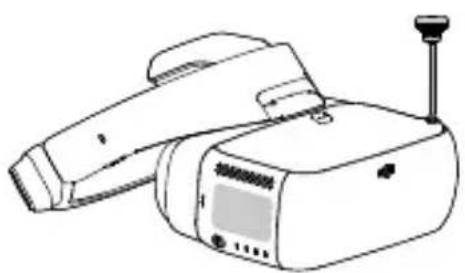

Vérication du niveau de la batterie et chargement Appuyez une fois pour vérier le niveau de la batterie. Appuyez à nouveau, puis encore une fois et maintenez enfoncé pour allumer/éteindre. La batterie est entièrement chargée lorsque le voyant d'état de la charge ou les indicateurs de niveau de batterie s'éteignent. Temps de charge : environ 4 heures Temps de fonctionnement maximal : environ 6 heures Prise d'alimentation 100 ~ 240 V Chargeur USB Port Micro USB Faible ÉlevéNiveau de batterie Connexions du module Lors de l'utilisation de drones de course tiers, vous pouvez choisir la transmission vidéo analogique ou numérique. Veuillez suivre les instructions d'installation et de connexion ci- dessous. Ignorez cette section si vous prévoyez d'utiliser le casque avec un drone DJI dédié. Transmission vidéo analogique Installez l'antenne pagode (interface SMA) directement sur le port SMA des DJI Goggles RE. La bande de fréquence analogique est comprise entre 5,650 GHz et 5,925 GHz, les valeurs comprises entre 5,725 GHz et 5,850 GHz étant les bandes de fréquences ISM. Vous pouvez utiliser ces fréquences sans permission, mais veuillez suivre les procédures réglementaires locales lors de l'utilisation des autres bandes de fréquences. L'antenne pagode omnidirectionnelle est une conception d'antenne polarisée circulairement à gauche. Nous recommandons d'utiliser l'antenne pagode ou toute autre antenne polarisée circulairement à gauche pour obtenir des performances optimales de transmission des émetteurs analogiques. Dans un environnement de vol d'appareils multiples, l'intervalle des fréquences adjacentes doit être supérieure à 25 MHz pour éviter tout impact sur l'aperçu en temps réel de vos DJI Goggles RE par une fréquence voisine.56

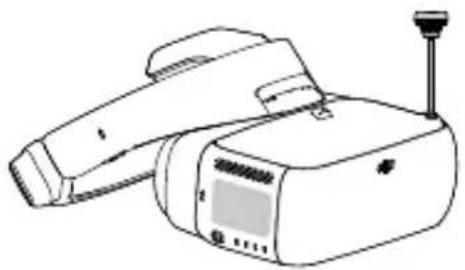

Transmission vidéo numérique Outre l'installation de l'antenne pagode (interface SMA) sur le port SMA des DJI Goggles RE, vous devrez également installer le système aérien DJI OcuSync sur un drone de course tiers pour pouvoir l'utiliser avec le casque. Reportez-vous à l'illustration ci-dessous pour monter et raccorder les modules sur votre appareil. Antennes Description Antenne pagode Antenne omnidirectionnelle à polarisation circulaire et à fréquence unique de 5,8 GHz, de petite taille, recommandée pour la course. N'utilisez pas cette antenne en cas d'utilisation de la bande de fréquence 2,4 GHz. Antenne cylindrique Antenne omnidirectionnelle à polarisation circulaire et à double fréquence, offrant une expérience de transmission vidéo uide. Antenne dipôle Antenne omnidirectionnelle à polarisation linéaire et à double fréquence, convient pour le vol rapproché. Une fois familiarisé avec la transmission vidéo numérique, vous pouvez connecter le port d'entraînement d'une radiocommande et le port audio sur les DJI Goggles RE via le câble d'entraînement pour transmettre le signal de commande au drone de course. Les ports S.Bus et PPM de l'unité aérienne sont utilisés uniquement lors de la transmission du signal de la radiocommande. La connexion de ces ports n'est pas nécessaire en cas d'utilisation exclusive de la liaison descendante vidéo. La transmission vidéo numérique est assurée sur un maximum de 19 canaux (5,8 GHz : 12 canaux, 2,4 GHz : 7 canaux) et chaque bande passante est de 10 MHz. Vous pouvez sélectionner manuellement le canal de transmission pour éviter les interférences provenant d'autres appareils. Gardez à l'esprit que l'unité aérienne peut s'échauffer fortement pendant ou après une utilisation. Ne la touchez PAS avant qu'elle ait sufsamment refroidi. Évitez d'utiliser l'unité aérienne pendant une période prolongée si celle-ci n'est dotée d'aucun d'équipement de refroidissement externe. Dans le cas contraire, elle est susceptible de surchauffer et de passer en mode de protection contre les surchauffes. Attendez le refroidissement du module avant de le redémarrer. Nous recommandons l'installation d'un ventilateur externe pour dissiper la chaleur. Placez les deux antennes sur l'unité aérienne verticalement et parallèles l'une à l'autre à une distance d'au moins 30 mm. Remarque : vous devez éviter de placer les antennes au niveau de n'importe quel type de conducteur. Veuillez également conserver le bas de l'antenne à une distance d'au moins 25 mm des conducteurs potentiels, tels que les câbles, les cadres en bre de carbone, les batteries, et les objets en métal, etc. Si vous utilisez uniquement l'unité aérienne pour transmettre le signal vidéo en aval, n'utilisez PAS la même bande de fréquence que celle du signal de commande en amont pour éviter les interférences. Câble 3-en-1 (alimentation, S.Bus, UART) ROUGE : alimentation (9-16,8 V) BLANC : récepteur UART (se connecte à l'émetteur OSD, 0-3,3 V) NOIR : TERRE d'alimentation GRIS : émetteur UART (se connecte au récepteur OSD, 0-3,3 V) MARRON : TERRE Signal JAUNE : S.Bus (se connecte à l'émetteur du contrôleur de vol, 0-3,3 V) Caméra DJI OcuSync Appareils prenant en charge les signaux PPM (par exemple, actionneur) Câble PPM ROUGE : alimentation (5 V) NOIR : TERRE Signal BLANC : signal PPM (0 à 5 V) Antennes57

Activation et connexion Si vous ne disposez pas d'un appareil de la série MAVIC

, veuillez télécharger la dernière version de DJI Assistant 2 pour l'activer.* Branchez l'unité aérienne DJI OcuSync sur votre ordinateur, après l’avoir mise sous tension, et exécutez DJI Assistant 2 pour l'activer.* Câble Micro USB ** Préparez un câble OTG et connectez-le au port Micro USB de la radiocommande. Vue en direct uniquement. INSPIRE

Activation avec l'application DJI GO

Tout d'abord, mettez à jour l'application. DJI Assistant 2 peut également être utilisé pour l'activation. Activation avec DJI Assistant 2 Disponible en téléchargement sur : www.dji.com/dji-goggles-re DJI Assistant 2 prend en charge Windows 7 (ou version ultérieure) ou OS X 10.11 (ou version ultérieure). Connectez les DJI Goggles RE à votre ordinateur à l'aide du câble Micro USB, puis exécutez DJI Assistant 2 pour l'activation. OCUSYNC Appuyez sur les boutons d'appairage de l'appareil Mavic et des DJI Goggles RE ou accédez à Tools > Setting > Linking Setting pour vous connecter. Série MAVIC Câble HDMI Lecture vidéo Appareil Les étapes suivantes indiquent comment appairer les DJI Goggles RE aux drones de course : Transmission vidéo analogique Mettez les DJI Goggles RE sous tension, effectuez un glissement vers le bas avec deux doigts sur le panneau tactile pour accéder au menu de raccourcis et sélectionnez Racing Drone (Analog) > Frequency Scanning pour rechercher la fréquence requise. Transmission vidéo numérique

1. Mettez l'unité aérienne DJI OcuSync sous tension et appuyez sur son bouton d'appairage

avec un outil approprié lorsque le voyant d'état d'appairage s'allume en vert. Le voyant s'allume en rouge quand l'unité aérienne est en attente d'appairage.

2. Mettez les DJI Goggles RE sous tension, puis appuyez directement sur le bouton d'appairage

avec un outil approprié dans le menu principal ou effectuez un glissement vers le bas avec deux doigts sur le panneau tactile pour accéder au menu de raccourcis et sélectionnez Racing Drone (Digital) > Linking Settings.

3. Assurez-vous que la distance entre les DJI Goggles RE et l'unité aérienne est de 2 m

maximum. Les deux voyants d'état d'appairage s'allument en vert lorsque l'opération réussit et la vidéo s'afche normalement.

• Veuillez mettre à jour les DJI Goggles RE et l'unité aérienne vers la version la plus récente après l'activation pour bénécier de performances optimales. Vériez que tous les périphériques sont allumés et que l'appareil est appairé à la radiocommande. Assurez-vous qu'ils disposent tous deux de la dernière version du rmware.58

Commandes Manipulation avec un doigt / Bouton 5D* ● Faites glisser pour parcourir le menu ● Appuyez pour conrmer Manipulation avec deux doigts ● Faites glisser vers la gauche/droite pour déverrouiller/verrouiller le panneau tactile● Faites glisser vers le haut/bas pour quitter/accéder au menu de raccourcis Prend uniquement en charge :Série MavicSparkSérie Phantom 4Inspire 2 Contrôle somatique Les DJI Goggles RE prennent en charge le suivi de la tête, ce qui permet de contrôler l'appareil et la nacelle à l'aide des mouvements de la tête. Plusieurs modes de vol intelligent sont également pris en charge. Bouton de fonction / Bouton C1* Appareil DJI : appuyez pour afcher le curseur, puis effectuez un glissement vers la gauche/droite avec un doigt pour effectuer un zoom avant ou arrière. Bougez votre tête, puis appuyez sur le panneau tactile pour dénir la mise au point.Autres appareils : appuyez dessus pour démarrer/arrêter l'enregistrement vidéo (transmission vidéo numérique uniquement). Bouton arrière / Bouton C2* Appuyez pour revenir au menu précédent ou pour quitter le mode de vol intelligent.* Une fois la connexion à l'appareil de la série Mavic effectuée, les boutons 5D, C1 et C2 de la radiocommande seront utilisés pour contrôler les DJI Goggles RE et la fonction d'origine sera désactivée.

Caractéristiques techniques DJI Goggles RE Poids (standard) Boîtier DJI Goggles RE : 502 g ; Bandeau serre-tête : 500 g Dimensions Boîtier DJI Goggles RE : 195 × 155 × 110 mm Bandeau serre-tête (plié) : 255 × 205 × 92 mm Taille de l'écran 12,7 cm (5 pouces) × 2 Résolution de l'écran 3 840 × 1 080 (écran unique : 1 920 × 1 080) Fréquence de communication 2,4 GHz / 5,8 GHz Puissance de l'émetteur (EIRP) 2,4 GHz : 25,5 dBm (FCC) ; 18,5 dBm (CE) ; 19 dBm (SRRC) 5,8 GHz : 25,5 dBm (FCC) ; 12,5 dBm (CE) ; 18,5 dBm (SRRC) Modes Aperçu en direct 1080p30, 720p60, 720p30 Format vidéo MP4 (H.264) Format de lecture vidéo pris en charge MP4, MOV, MKV (format vidéo : H264 ; Format audio : AAC-LC, AAC-HE, AC-3, DTS, MP3) Capacité de la batterie 9 440 mAh Plage de température de fonctionnement 0 à 40 °C (32 à 104 °F) Chargeur Entrée : 100 à 240 VCA, 50/60 Hz, 0,5 A Sortie : 5 V 3 A / 9 V 2 A / 12 V 1,5 A59

DJI est une marque commerciale de DJI. Copyright © 2017 DJI. Tous droits réservés. Contenu sujet à modications. Téléchargez la dernière version à l'adresse www.dji.com/dji-goggles-re Système aérien DJI OcuSync Poids Unité aérienne : 43,7 g ; Caméra (câble inclus) : 18,2 g Antenne pagode : 9,4 g ; Antenne cylindrique : 9,4 g ; Antenne dipôle : 4,2 g Dimensions Unité aérienne : 72 × 33 × 14 mm Caméra : 29,4 × 28,2 × 22,6 mm Fréquence de communication 2,4 GHz / 5,8 GHz Puissance de l'émetteur (EIRP) 2,4 GHz : 22,5 dBm (FCC) ; 18,5 dBm (CE) ; 19 dBm (SRRC) 5,8 GHz : 25,5 dBm (FCC) ; 12,5 dBm (CE) ; 25,5 dBm (SRRC) Modes Aperçu en direct et latence min. 960p50 : 70 ms ; 720p60 : 60 ms ; 480p50 : 50 ms Distance de transmission max. 2,4 GHz : 7 km (FCC); 4 km (CE); 4 km (SRRC) 5,8 GHz : 4 km (FCC), 0,7 km (CE) ; 4 km (SRRC) Bande de fréquence recommandée FCC : 5,8 GHz ; CE : 2,4 GHz ; SRRC : 5,8 GHz Format vidéo MP4 (MPEG4) Interface d'entrée/sortie S.Bus, Micro USB, PPM, UART, MMCX, logement de carte Micro SD Système de commande de vol pris en charge F3, F4, KISS, NAZE Radiocommande prise en charge X9D (Frsky), DEVO 10 (Walkera), T8FG (Futaba), T14SG (Futaba), WTF09sll (WFLY), AT9S (RadioLink) Plage de température de fonctionnement 0 à 40 °C (32 à 104 °F) Alimentation 9-16,8 V (3S-4S) Capteur de la caméra : CMOS 1/3 pouce, pixels effectifs : 1,2M Objectif : 2,65 mm, f/2.0 Groupe d'objectifs : 6G + infrarouge Obturateur : Global shutter ISO : 100 – 3200 Champ de vision : 148° (D) ; 111° (H) ; 79,5° (V)60
