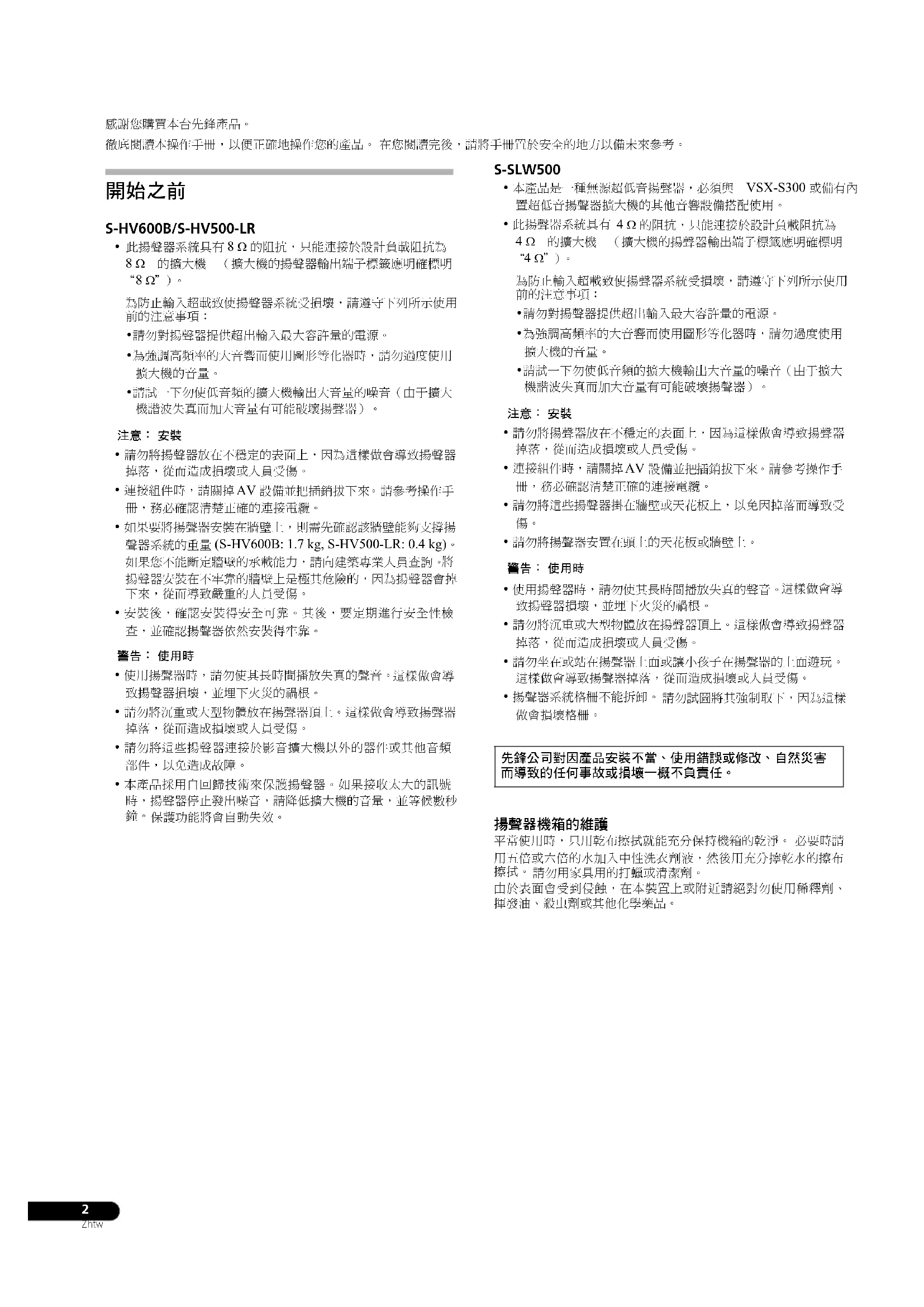

·此揚聲器系統具有8Ω的阻抗，只能連接於設計負載阻抗為8Ω的擴人機（擴人機的揚聲器輸出端子標籤應明確標明“8Ω”）。

為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用前的注意事項：

·請勿對揚聲器提供超出輸入最大容許量的電源。

• 為強調高頻率的大音響而使用圖形等化器時，請勿過度使用擴大機的音量。

·請試一下勿使低音頻的擴大機輸出大音量的噪音（由于擴大機谐波失真而加大音量有可能破壞揚聲器）。

注意：安装

·請勿將揚聲器放在不穩定的表面上，因為這樣做會導致揚聲器掉落，從而造成損壞或人員受傷。
·連接組件時，請關掉AV設備並把插銷拔下來。請參考操作手冊，務必確認清楚正確的連接電纜。
如果要將揚聲器安裝在牆壁上，則需先確認該牆壁能夠支撐揚聲器系統的重量（S-HV600B：1.7kg，S-HV500-LR：0.4kg）。如果您不能斷定牆壁的承載能力，請向建築專業人員查詢。將揚聲器安裝在不牢靠的牆壁上是極其危險的，因為揚聲器會掉下來，從而導致嚴重的人員受傷。
·安裝後，確認安裝得安全可靠。其後，要定期進行安全性檢查，並確認揚聲器依然安裝得牢靠。

警告：使用時

·使用揚聲器時，請勿使其長時間播放失真的聲音。這樣做會導致揚聲器損壞，並埋下火災的禍根。
·請勿將沉重或大型物體放在揚聲器頂上。這樣做會導致揚聲器掉落，從而造成損壞或人員受傷。
·請勿將這些揚聲器連接於影音擴大機以外的器件或其他音頻部件，以免造成故障。
·本產品採用自回歸技術來保護揚聲器。如果接收太大的訊號時，揚聲器停止發出噪音，請降低擴大機的音量，並等候數秒鐘。保護功能將會自動失效。

S-SLW500

·本產品是一種無源超低音揚聲器，必須與VSX-S300或備有內置超低音揚聲器擴大機的其他音響設備搭配使用。
·此揚聲器系統具有 4 的阻抗，只能連接於設計負載阻抗為 4 的擴大機（擴大機的揚聲器輸出端子標籤應明確標明“4Ω”）。

為防止輸入超載致使揚聲器系統受損壞，請遵守下列所示使用前的注意事項：

·請勿對揚聲器提供超出輸入最大容許量的電源。
·為強調高頻率的大音響而使用圖形等化器時，請勿過度使用擴大機的音量。
·請試一下勿使低音頻的擴大機輸出大音量的噪音（山门擴大機諧波失真而加大音量有可能破壞揚聲器）。

注意：安装

·請勿將揚聲器放在不穩定的表面上，因為這樣做會導致揚聲器掉落，從而造成損壞或人員受傷。
·連接組件時，請關掉AV設備並把插銷拔下來。請參考操作手冊，務必確認清楚正確的連接電纜。
·請勿將這些揚聲器掛在牆壁或天花板上，以免因掉落而導致受傷。
·請勿將揚聲器安置在頭上的天花板或牆壁上。

警告：使用時

·使用揚聲器時，請勿使其長時間播放失真的聲音。這樣做會導致揚聲器損壞，並埋下火災的禍根。
·請勿將沉重或大型物體放在揚聲器頂上。這樣會導致揚聲器掉落，從而造成損壞或人員受傷。
·請勿坐在或站在揚聲器上面或讓小孩子在揚聲器的上面遊戲。這樣做會導致揚聲器掉落，從而造成損壞或人員受傷。
- 揉聲器系統格栅不能拆卸。請勿試圖將其強制取下，因為這樣做會損壞格栅。

先鋒公司對因產品安裝不當、使用錯誤或修改、自然災害而導致的任何事故或損壞一概不負責。

揚聲器機箱的維護

平常使用時，只用乾布擦拭就能充分保持機箱的乾淨。必要時請用五倍或六倍的水加入中性洗衣劑液，然後用充分擣乾水的擦布擦拭。請勿用家具用的打蠅或清潔劑。

山於表面會受到侵蝕，在本裝置上或附近請絕對勿使用稀釋劑、揮發油、殺虫劑或其他化學藥品。

包装箱中的内容

S-HV600B

·托架x2
·防滑垫 x2
拉線桿x4
- 保證卡 x1（只限於歐洲機型）
操作手册 （本手册）

S-HV500-LR

• 底座 x2

• 支撑臂 x2

·托架 x2
螺絲（接線頭）x2
螺絲（平頭）x4
·六角螺母x2
- 密封件 x2
- 保證卡 x1（只限於歐洲機型）
- 操作手册 (本手册)

S-SLW500

·揚聲器電纜 (3m)× 1
·防滑垫x4
- 密封件 x4
- 保證卡 x1（只限於歐洲機型）

特點

• 聋音從揚聲器的兩側（柵網）發出。
  ·本揚聲器具有能從全方向發出聲音的特點。與普通揚聲器相反，下面所示方向為“前面”。要欣賞最佳音響，請將揚聲器的方向調整好，使“前面”對準自己收聽的位置。

S-HV500-LR: 水平安裝

<正面外形>

S-HV500-LR:垂直安装

<正面外形>

装配

S-HV600B

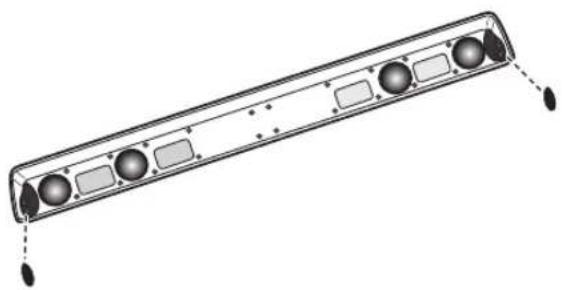

1 將防滑墊墊在腳底面。

S-HV500-LR

水平安装

1 將揚聲器電線穿過底座上的孔。

2 使迴轉制動凸耳對正底座上的孔。

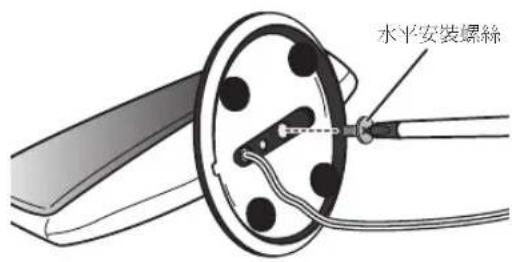

3 用水平安裝螺絲將揚聲器從底座背面擋擊於底座上。

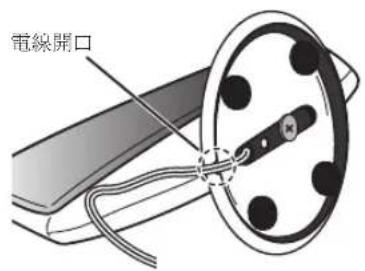

4 將揚聲器擺好，使揚聲器電線能穿過底座上的槽。

垂直安装

1 將垂直安裝拉線桿對準底座上的孔。

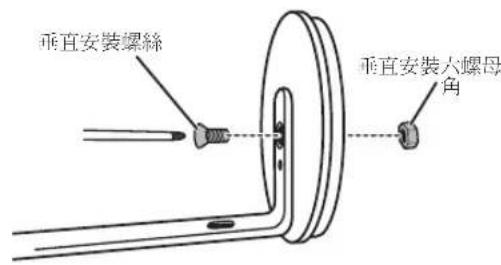

2 用垂直安裝螺栓和六角螺母，將垂直安裝拉線桿緊固於底座上。請務必確認六角螺母緊緊裝入底座底部的六角槽內。

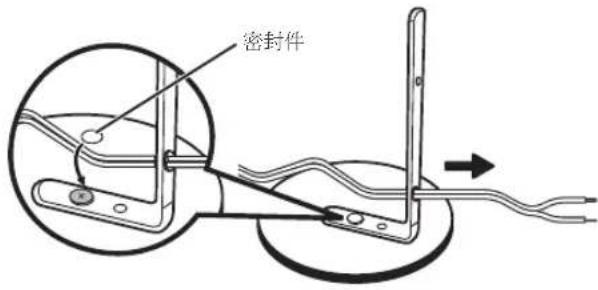

3 將揚聲器電線穿過垂直安裝拉線桿上的孔。

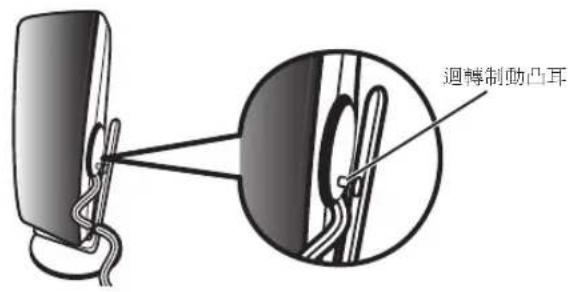

4 使迴轉制動凸耳對正垂直拉線桿上的孔。

5 用垂直安裝螺絲將揚聲器擋緊於垂直拉線桿上。

S-SLW500

安裝超低音揚聲器

超低音揚聲器可以聲著放或橫著放。出廠設置為橫放。

垂直安装時

1腳是用十字頭螺絲固定的；請用十字頭螺絲起子將其取下。
2腳安放處，請用附送的密封件來遮掩螺絲孔。
3 超低音揚聲器安裝表面的四角，請墊上防滑墊。請注意：防滑墊並非所有表面均有效，所以不要安裝在光滑的表面上。

步骤1

步骤2

步骤3

注意

·請勿試圖在本裝置傾斜時進行上述操作。將本裝置側斜放在不會割傷本裝置的軟布或其他物料上。

安装

安装位置

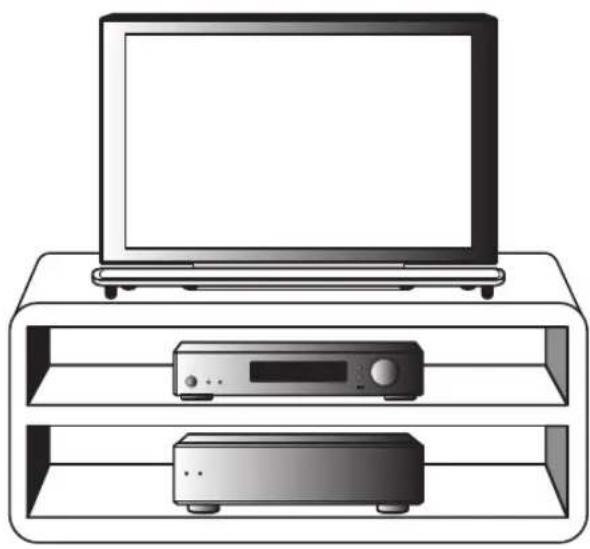

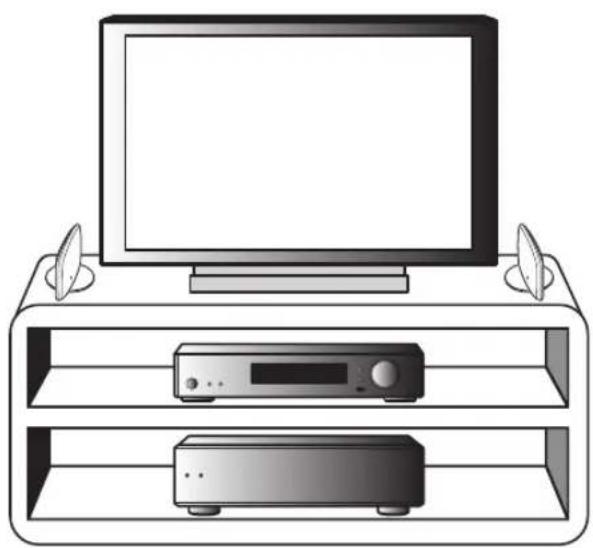

安裝例：S-HV600B 與 S-SLW500 通用

安裝例：S-HV500-LR 與 S-SLW500 通用

S-HV600B

• 透過揚聲器播放的聲音會受到聆聽空間情況的微妙影響。
  ·本揚聲器系統並非磁性屏蔽設計。因此，如果揚聲器放置於傳統CRT電視機近旁，將會造成彩色失真。在此情況下，請將揚聲器移開電視機遠一些。此外，容易受到磁性影響的器件（磁卡、手錶、錄影帶等）切勿放在本揚聲器近旁。
• 如果房間有很嚴重的迴響情況，建議您在牆壁上懸掛厚的織品，並且/或在地板上放置地毯以減壓迴響。若要得到最好的效果，請將牆壁完全覆蓋。

注意

·將揚聲器安裝在不穩定的地方是非常危險的，應嚴加禁止。
·請勿將揚聲器安裝在電視機頂上或其他不穩定的地方。揚聲器會掉下來，從而導致扣壞或人員受傷。

S-HV500-LR

• 透過揚聲器播放的聲音會受到聆聽空間情況的微妙影響。
• 可以垂直或水平安装。
  ·使用薄型電視機時，請將揚聲器放在離電視機5cm以上的電視機侧面。
• 使用 CRT 電視機時，要使揚聲器離開電視機 10 ~cm 。因為這些揚聲器設計得只能用於低磁漏，視安裝條件而定，電視影像可能會產生一些黑色拖影。在此情況下，請關掉電視電源，並等候 15 到 30 分鐘。如果仍然有黑色拖影產生，請將揚聲器系統拿開電視機這一些。
  ·如果房間有很嚴重的迴響情況，建議您在牆壁上墊掛厚的織品，並且/或在地板上放置地毯以減輕迴響。若要得到最好的效果，請將牆壁完全覆蓋。

注意

·將揚聲器安裝在不穩定的地方是非常危險的，應嚴加禁止。
·請勿將揚聲器安裝在電視機頂上或其他不穩定的地方。揚聲器會掉下來，從而導致扣壞或人員受傷。

S-SLW500

• 超低音揚聲器產生特別低的中耳聲，是利用人耳對低頻聲音的方向靈敏性很低這一事實的。因此，超低音揚聲器能放在各種不同的地方，但若放得太遠，超低音揚聲器和其他揚聲器的聲音間的聯動，聽起來會顯得很不自然。來自超低音揚聲器的聲音強度可以改變與牆壁的距離來加以調整。
• 左右安裝的前揚聲器要相距約1.8到 2.7m 。兩者要安裝得與電視機等距離，並使其離地高度相等。
  選購件的揚聲器台架可以買來架構環轟聲揚聲器送到或稍高於聆聽者耳朵的高度，把它安裝得最爲理想。
• 如果環繞聲揚聲器安裝得離聽者位置太遠，環繞聲效果將會降低。
• 超低音揚聲器並非磁性屏蔽的，所以不能放在電視機或監視器的近旁，因為磁體的互相作用會導致電視屏幕上的彩色失真。容易受到磁性影響的器件（磁卡、手錶、錄影帶等）請勿放在超低音揚聲器的附近。

注意

• 將揚聲器系統裝在電視機架或影音機架上時，機架或其他音響部件會因揚聲器動而動。要注意確認機架欄板或其他部件不因動而位移。
  ·請勿將磁盤（DVD·CD）播放器放在超低音揚聲器頂上，因為聲音會因震動而跳越。
• 安裝時，要在本裝置的背面和牆壁之間留出 10cm 的間隙。垂直安裝時，也要在本裝置的左邊和牆壁之間留出 10cm 的間隙。如果留出的間距不夠，本裝置性能會發生異常或故障。
  ·因為揚聲器系統很重，安裝在不穩定的地方是極其危險的，應予嚴加禁止。揚聲器掉落會導致損壞或人員受傷。

將揚聲器安裝在牆壁上時 S-HV600B/S-HV500-LR

安装前

·切記揚聲器系統很重，其重量足以使螺絲鬆動或使牆壁質料不勝負荷，從而導致揚聲器掉落。請確認您要安裝揚聲器的牆壁足以支撐揚聲器。請勿安裝在膠合板或表面柔軟的牆壁上。
·安裝螺絲不隨機附送。請使用適合於牆壁質料並足以支撐揚聲器重量的螺絲。

注意

·如果無法斷定牆壁的品質和強度，請向專業人員查詢。
·先鋒公司對因安裝不當而導致的事故或損壞一概不负責任。

S-HV600B

1 用十字螺絲起子來取下兩個將台架固定於揚聲器上的螺釘。

2 用步驟一取下的兩個螺絲，將安裝用具固定於揚聲器上。

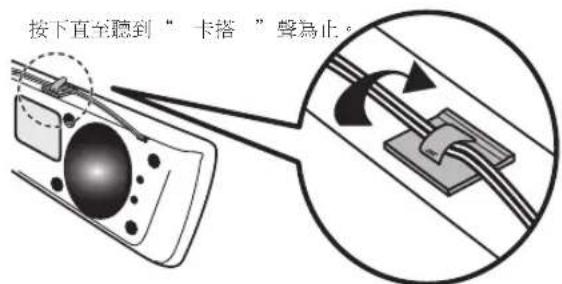

3如圖所示將附送的拉線桿固定於本裝置頂上，並將電纜集中在此。

4 安裝在牆壁上。

• 腦壁安裝螺絲不包括在內。請考慮到牆壁的種類和揚聲器系統的重量，購買適當的螺絲。

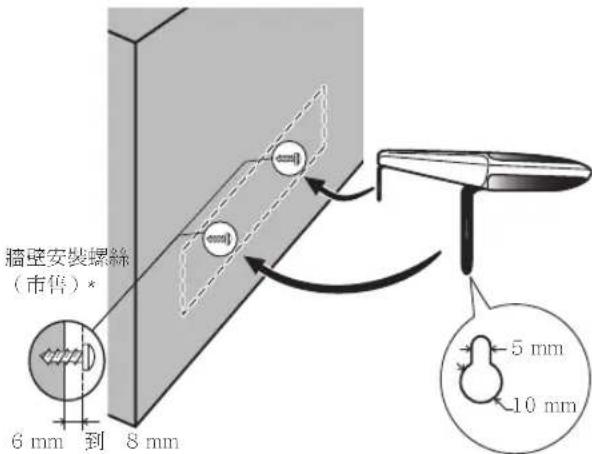

在牆上和距 818mm 的地方打開兩個孔。

S-HV500-LR

壁上安装

要將本裝置安裝在牆壁上，需先使用垂直安裝螺絲將壁上安裝托架擋緊於本裝置上，然後將托架固定於牆壁上。

將本裝置安裝在牆壁上時，請確認牆壁的構造類型適合於安裝螺絲（市售）完全擋進去，並能將揚聲器安裝牢固。
用強度不夠的脆弱材料做成的牆壁無法支撐揚聲器的重量，很有可能導致揚聲器掉落。

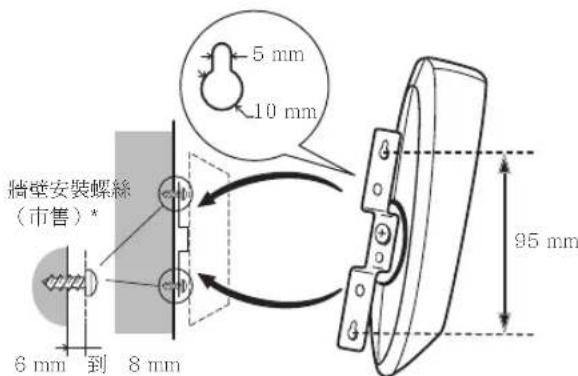

在牆上相距 95mm 的地方打開兩個孔。

* 腦壁安裝螺絲不包括在內。請考慮到牆壁的種類和揚聲器系統的重量，購買適當的螺絲。

注意

• 將本裝置安裝在牆壁上時，裝置的重量本身和安裝方法不妥會導致翻倒或掉落的危險。要非常細心地防止偶發事故。
  ·安裝時，注意確認所選的安裝部位足夠支撐裝置的重量。如果您無法斷定牆壁的強度，請向建築專業人員查詢。
  ·先鋒公司對因安裝錯誤或安裝不當、擅自修改本裝置、自然災害所導致的損壞或受傷，概不負責。

將本裝置安裝在揚聲器台架上時

將本裝置安裝在附件以外的任何揚聲器台架或底座上時，請使用附送的托架。

用M5螺絲來安裝。安裝螺絲不隨機附送。遵照您所選購的揚聲器台架和底座的說明書進行安裝。

連結

連結電線

S-HV600B/S-HV500-LR

1關閉擴大機的電源。

• 將作有彩色標誌的的電線連接於紅色止極（+）端子；將扁平電線連接於黑色負極（）端子。

2 將電線的另一端連接於擴大機揚聲器輸出端子（詳見擴大機操作手冊）。

S-SLW500

1 將附送的揚聲器電線的一端連接於各揚聲器的背面。

• 將作有彩色標誌的的電線連接於紅色正極（1）端子；將扁平電線連接於黑色負極（一）端子按下彈簧凸片，並如下圖所示插入電線。鬆開凸片將電線夾緊。

2 將電線的另一端連接於擴大機揚聲器輸出端子（詳見擴大機操作手冊）。

注意

·這些揚聲器端子帶有危險的（HAZARDOUS LIVE）通電電壓。為了防止連接或斷開揚聲器電線時發生電震休克的危險，請在觸摸任何非絕緣零部件之前，先將電源線斷開。
·連接插頭之後，轉輕拉一下電線，確認電線的兩端牢靠地連接於端子上。連接不好會造成噪音和聲音中斷。
·如果電線芯線脫離端子使芯線互相接觸，將會給接收器施加過大的額外負荷。這會導致擴大機停止動作，甚至於損壞接收器。
- 使用連接於接收器的成套揚聲器時，如果揚聲器之（左或右）的極性（正負）接反，您將不能獲得正常的立體聲效果。

因為 S-HV600B/S-HV500-LR 計計成小型衛星揚聲器，要使其播出豐實的低音最好同時使用超低音揚聲器。在此情況下，請將擴大機（接收器）揚聲器設定值設定於small”（小），並將交越頻率設定至 200Hz 。

規格

S-HV600B

托架 2
防滑葬 2
拉線桿 4
保證卡（只限於歐洲機型） 1
操作手册 （本手册）

S-HV500-LR

外形尺寸.207mm（宽） × 100mm （高） × 100mm （深）
外形尺寸.100mm（宽） × 225mm （高） × 100mm （深）
重量 0.4kg

附件

底座 2
支撑臂 2
托架 2
螺絲（接線頭） 2
螺絲（平頭） 4
六角螺母 2
密封件 2
保證卡（只限於歐洲機型）
操作手册（本手册）

S-SLW500

揚聲器電纜 (3m) 1
防滑垫 4
密封件 4
1 保证卡（只限於歐洲機型）

注

S-HV500-LR出货時每一包裝均附有兩個揚聲器系統。
·規格及設計因產品改善而有所變更，忽不另行通知。

• 因為這些揚聲器從兩邊發出聲音，所以輸出是成倍的。音量相當於普通揚聲器的82dB。

2011日本先锋公司。

版權所有。
