BEDIENUNGSANLEITUNG SHV600B PIONEER

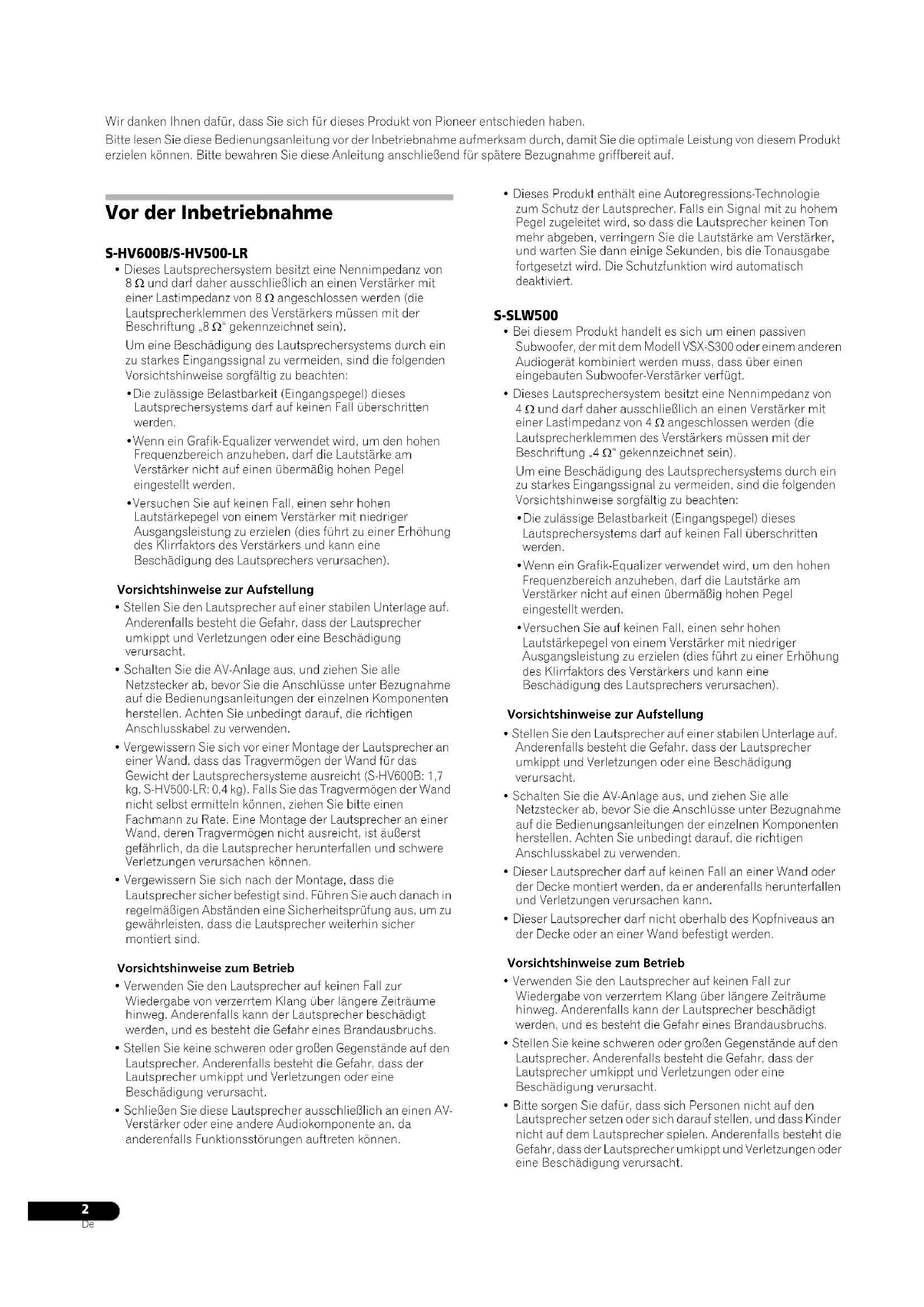

VorderInbetriebnahme

S-HV600B/S-HV500-LR

• Dieses Laufsprechersystem besitz eine Nennimpedanz von 8 Ω undarf daherausschlieBlich an einen Verstärker mit einer Lastimpedanz von 8 Ω angeschlssen werden (die Laufsprecherklemmen des Verstärkers müssen mit der Beschchriftung,8Ω"gekennzeichnet sein).

Um eine Beschädigung des Laufsprechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfällig zu beachten:

Die zulässige Belastbarkeit (Eingangspegel) these Lautsprechersystems dar auf keine Fall übersritten werden.

• Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheiten, damit die Lautstärke am Veränder nicht auf einen übermäßig hohen Pegel eingestellt werden.

Versuchen Sie auf keine Fall, einen sehr hohen Lautstärkepegel von einem Verstärker mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirfaktors des Verstärkers und kann eine Beschädigung des Lautspechers verursachen).

Vorsichtshinweise zur Aufstellung

• Stellen Sie den Laufsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkirpt und Verletzungen oder eine Beschädigung verursacht.
• Schalten Sie die AV-Anlage aus, undziehen Sie alle Netzstecker ab, bevor Sie die Anschlusses unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt daraufuf, die richtigen Anschlusskabel zu verwenden.
• Vergewissem Sie sich vor einer Montage der Laufsprecher an einer Wand, dass das Tragvermögen der Wand für das Gewicht der Laufsprechersysteme ausreicht (S-HV600B: 1,7 kg, S-HV500-LR: 0,4 kg). Falls Sie das Tragvermögen der Wand nicht selbst ermitteln können, zieren Sieitte einen Fachmann zu Rate. Eine Montage der Laufsprecher an einer Wand, deren Tragvermögen nicht ausreicht, ist außerst gefährlich, da die Laufsprecher herunterfallen und schwere Verletzungen verursachen können.
• Vergewissem Sie sich nach der Montage, dass die Laufsprecher sicher befestigt sind. Führen Sie auch danach in regelmäßigen Abständen eine Sicherheitsprüfung aus, um zu gewährleisten, dass die Laufsprecher weiterhin sichern montiert sind.

Vorsichtshinweise zum Betrieb

• Verwenden Sie den Laufsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über länger Zeiträume hinweg. Anderenfalls kann der Laufsprecher beschädigt werden, und es besteht die Gefahr eines Brandausbruchs.
• Stellen Sie keine schweren oder großen Gegenstände auf den Laufsprecher. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.

• Schlieben Sie diese Lautsprecher ausschließlich an einen AV-Versteller oder eine andere Audiokomponente an, da anderenfalls Funktionstörungen auftreten können.

• Dieses Produkt enthalt eine Autoregressions-Technologie zum Schutz der Laufsprecher. Falls ein Signal mit zu hohem Pegel zugeleitet wird, so dass die Laufsprecher keinen Ton mehr abgeben, verringn Sie die Lauststärke am Veränder, und warten Sie dann einige Sekunden, bis die Tonausgabe fortgesetzt wird. Die Schutzfunktion wird automatisch deaktiviert.

S-SLW500

• Bei diesen Produkt handelt es sich um einen passiven Subwoofer, der mit dem Modell VSX-S300 oder einem anderen Audiogerät kombiniert werden muss, dass über einen eingebauten Subwoofer-Veränder verfügt.
• Dieses Lautsprachersystem besitzt eine Nennimpedanz von 4 Ω und darauf daher ausschließlich an einen Veränder mit einer Lastimpedanz von 4 Ω angeschlossen werden (die Lautspracherklemmen des Veränderkurs themselves met der Beschchriftung „4 Ω“ gekennzeichnet sein).

Um eine Beschädigung des Laufsrechersystems durch ein zu starkes Eingangssignal zu vermeiden, sind die folgenden Vorsichtshinweise sorgfältig zu beachten:

Die zulässige Belastbarkeit (Eingangspegel) desses Laufsprechersystems darauf auf keinen Fall überschritten werden.
- Wenn ein Grafik-Equalizer verwendet wird, um den hohen Frequenzbereich anzuheiten, damit die Lautstärke am Verständner nicht auf einen übermäßig hohen Pegel eingestellt werden.
- Versuchen Sie auf keinen Fall, einen sehr hohen Lautstärkepegel von einem Versteller mit niedriger Ausgangsleistung zu erzielen (dies führt zu einer Erhöhung des Klirfactors des Verstellerkurs und kann eine Beschädigung des Lautspechers verursachen).

Vorsichtshinweise zur Aufstellung

• Stellen Sie den Laufsprecher auf einer stabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.
• Schalten Sie die AV-Anlage aus, undziehen Sie alle Netzstecker ab, bevor Sie die Anschlusses unter Bezugnahme auf die Bedienungsanleitungen der einzelnen Komponenten herstellen. Achten Sie unbedingt daraufuf, die richtigen Anschlusskabel zu verwenden.
• Dieser Laufsprecherarf auf keinen Fall an einer Wand oder der Deckemontiert werden, da er anderenfalls herunterfallen und Verletzungen verursachen kann.
• Dieser LaufsprecherarfichtnberhalbdesKopfniveauaus and derDeckeoder an einerWandbefestigtwerden.

Vorsichtshinweise zum Betrieb

• Verwenden Sie den Laufsprecher auf keinen Fall zur Wiedergabe von verzerrtem Klang über länger Zeiträume hinweg. Anderenfalls kann der Laufsprecher beschädigt werden, und es besteht die Gefahr eines Brandausbruchs.
• Stellen Sie keine schweren oder großen Gegenstände auf den Laufsprecher. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.
• Bittle sorgen Sie davon, dass sich Personen nicht auf den Laufsprecher setzen oder sich daraufstellen, und dass Kinder nicht auf dem Laufsprecher speien. Anderenfalls besteht die Gefahr, dass der Laufsprecher umkippt und Verletzungen oder eine Beschädigung verursacht.

Die Frontverkleidung these Lautspechers kann nicht abgenommen werden.itte versuchen Sie auf keinen Fall, die Frontverkleidung gewaltsam zu entfernen, da sie dadurch beschadigt werden kann.

Pioneer übernimmt keinerlei Haftung fur Unfälle oder Schäden, die durch eine unsachgemäß Aufstellung, zweckentfremdeten Gebrauch bzw. Nachgestaltung des Produkts oder höhere Gewalt entstehen.

Reinigen des Lautsprechergebnäuses

Unter normalen Bedingungenlenessch Staub, Fingerabdrucke und leichte Verschmutzungen durch Abreiben des Lautsprecherghauses mit einem trockenen Tuch entfernern. Falls hartinackige Schutzflecken an den AuBenflachen vorhanden sind, tauchen Sie einen sauberen Lappen in eine Lösung aus 5 bis 6 Teilen eines neutralen Haushaltsreinigers und 1 Teil Wasser, wringen Sie ein grundlich aus, und wischen Sie die Schutzflecken dann ab. Benutzen Sie dazu keine Mobelpolituren oder -reinigungsmittel. Verwenden Sie auf keine Fall Farbverdunner, Leichtbenzin, Insektizide oder andere Chemikalien zur Reinigung des Gehäuses oder in der Naze these Lautsprechers, da derartige Mittel das Oberflächenfinsh anliesen.

Mitgeliefertes Zubehör

S-HV600B

• Halterung x 2
  Rutschfestes Kissen x 2
  Kabelschelle x 4
• Garantiekarte x 1 (nur Modell für Europa)
  Bedienungsanleitung (dieses Dokument)

S-HV500-LR

Grundplatte x 2

- Ständerarmx2

• Halterung x 2
• Schraube (Linsenkopf) x 2
• Schraube (Flachkopf) x 4
• Sechskantmutter x 2
• Aufkleber x 2
• Garantiekarte x 1 (nur Modell für Europa)
  Bedienungsanleitung (dieses Dokument)

S-SLW500

Lautsprecherkabel (3m)× 1
Rutschfestes Kissen x 4
Aufkleber x 4
- Garantiekarte x 1 (nur Modell für Europa)

Merkmale

• Ton wird von beiden Seiten (Frontverkleidung) des Laufsprechers abgegeben.
• Bei diesen Laufsprecher erfolgt die Schallabstrahlung in allen Richtungen. Im Gegensatz zu herkömmlichen Laufsprechern handelt es sich bei der in der nachstehenden Abbildung gezeugten Ausrichtung um die „Vorderseite" des Laufsprechers. Um die optimale Klangqualität zu erhalten, stellen Sie den Laufsprecher so auf, dass diese „Vorderseite" auf die Hörposition weist.

S-HV500-LR: Horizontale Ausrichtung

S-HV500-LR: Vertikale Ausrichtung

Zusammenbau

S-HV600B

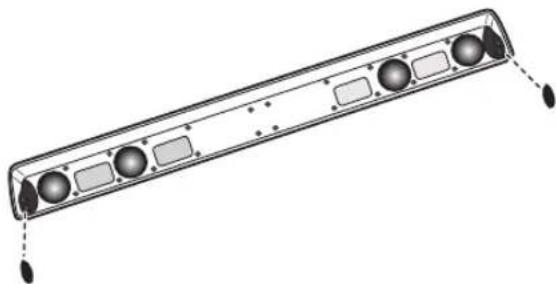

1 Bringen Sie das rutschfeste Kissen an der Unterseite des Beins an.

S-HV500-LR

Horizontale Ausrichtung

1 Führn Sie das Laufsprecherkabel durch das Loch in der Grundplatte.

2 Richten Sie die Drehverhinderungsnase auf das Loch in der Grundplatte aus.

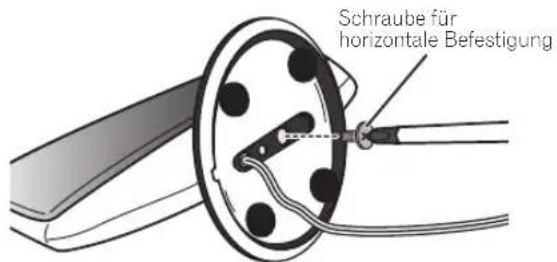

3 Befestigen Sie den Lautspecher an der Grundplatte, indem Sie die Schraube für horizontale Befestigung von der Rückseite der Grundplatte her einsetzen.

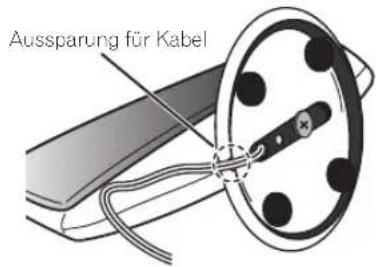

4 Richten Sie den Lautsprecher so aus, dass das Lautsprechekabel durch die Nut in der Grundplatte verlegt werden kann.

Vertikale Ausrichtung

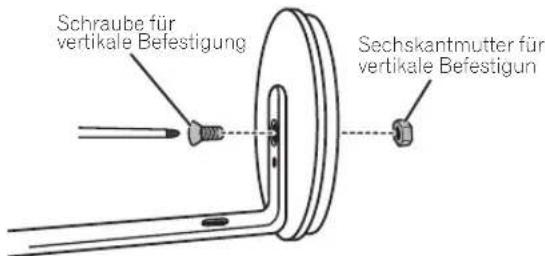

1 Richten Sie die vertikale Montagestrebe auf das Loch in der Grundplatte aus.
2 Befestigen Sie die vertikale Montagestrebe mit der Schraube für vertikale Befestigung und der Sechskantmutter an der Grundplatte. Achten Sie damit daraufuf, die Sechskantmutter in die sechseckige Nut in der Unterseite der Grundplatte einzupassen.

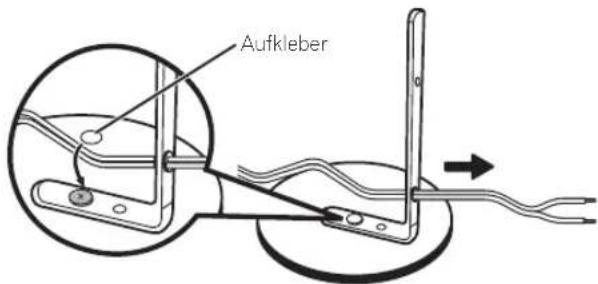

3 Führn Sie das Laufsprecherkabel durch das Loch in der vertikalen Befestigungsstrebe.

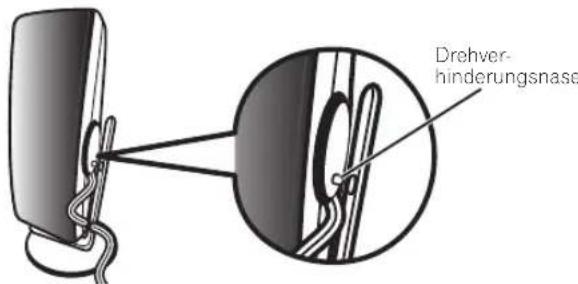

4 Richten Sie die Drehverhinderungsnase des Lautsprechers auf das Loch in der vertikalen Strebe aus.

5 Befestigen Sie den Lautsprecher mit der Schraube für vertikale Befestigung an der vertikalen Strebe.

S-SLW500

Aufstellung des Subwoofoers

Der Subwoofer kann wahlweise in vertikaler oder horizontaler Lage aufgestellt werden. Bei der Auslieferung aus dem Herstellerwerk ist der Lautsprecher für die Aufstellung in horizontaler LageVBorbereitet.

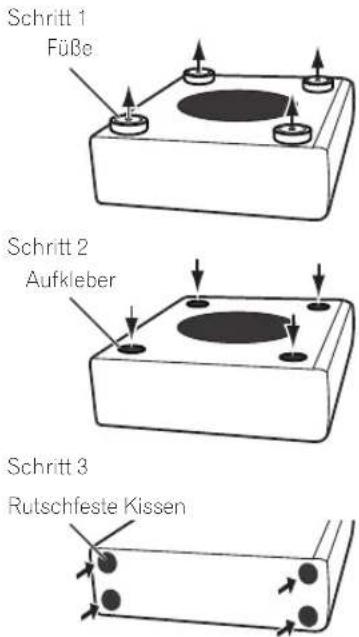

Für Aufstellung in vertikaler Lage

1 Die FüBe sind mit Kreuzschlitzschrauben befestigt; verwenden Sie einen Kreuzschlitzschraubendreher, um die FüBe zu entfernen.
2 Befestigen Sie die mitgelieferten Aufkleber an den Stellen, von denen die Fübe entfernt wurden, um die Schraubenlocher zu verdecken.

3 Befestigen Sie die rutschfesten Kissen an den vier Ecken der Oberfläche, auf der der Subwoofer aufgestellt werden soll.itte beachten Sie,dass die rutschfesten Kissen nicht bei allen Arten von Unterlagen wirsam sind, so dass eine Aufstellung auf einer glatten Oberfläche zu vermeiden ist.

VORSICHTSHINWEISE

• Halten Sie den Subwoofer bei der Ausführung dieser Arbeitsschritte nicht in einem Winkel geneigt. Legen Sie den Laufsprecher auf eine Seite auf eine weiche Decke oder eine andere Unterlage in einem Material, das keine Kratzer verursichen kann.

Aufstellung

Aufstellungssort

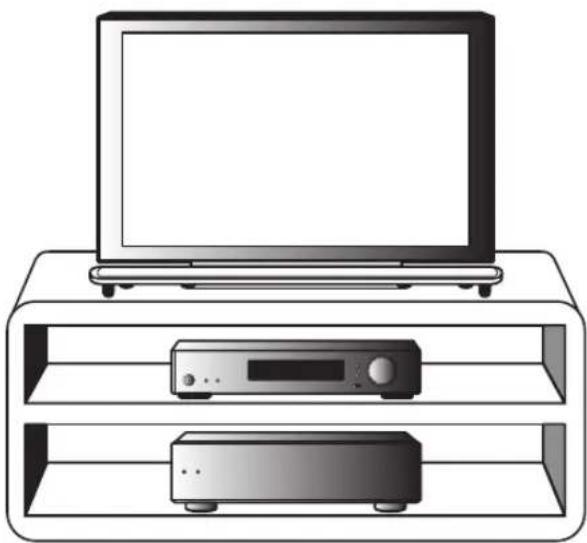

Aufstellungsbeispel: Für sowohl S-HV600B als auch S-SLW500

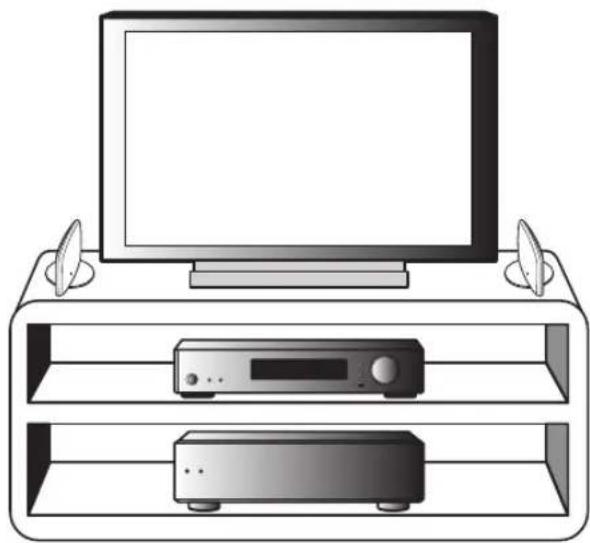

Aufstellungsbeispel: Für sowohl S-HV500-LR als auch S-SLW500

S-HV600B

Die akustischen Verhältnisse im Hörraum über einen starken Einfluss auf die Art der Schallabstrahlung von Lautsprechem aus.
- Dieses Laufsprechersystem besitzt keine magnetisch abgeschirmte Konstruktion. Daher konnen Farbverzerrungen auftreten, wenn der Laufsprecher in der Nane eines herkommlichen Fernsehgerätes mit Kathodenstrahrhohere aufgestellt wird. In einem solchen Fall müssen Sie für einen großeren Abstand zwischen Laufsprecher und Fernsehgeräts sorgen.itte achten Sie außer dem darauf,Keine Gegenstände in die Nane these Laufsprechers zu bringen, die gegenüber magnetischen Einstreuungen empfindlich sind (z.B. aufmagnetisierte Bank- und Fahrkarten, Armbanduhren, Videocassetten usw.).
- Wenn der Hörraum einen starken Nachhall aufweist, empfeihlt es sich, die Wände mit schwerem Stoff zu behängen und/oder einen Teppich auf den Boden zu legen, um den Schall zu dampfen. Die besten Ergebnisse werden erzielt, wenn die Wände vollständig abgedeckt werden.

VORSICHTSHINWEISE

Die Aufstellung der Laatsprecher auf einer unstabilen Unterlage ist außerst gefährlich und muss daher unbedingt vermieden werden!
- Stellen Sie die Laufsprecher auf keinen Fall auf einem Fernsehgerät oder einer anderen unstabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass die Laufsprecher herunterfallen und Verletzungen oder eine Beschädigung verursachen.

S-HV500-LR

Die akustischen Verhältnisse im Hörraum über einen starken Einfluss auf die Art der Schallabstrahlung von Lautsprechem aus.
- These Laufsprecher können wahlweise in vertikaler oder horizontaler Lage aufgesetzt werden.
Bei Verwendung eines Flachfernsehgerates stellen Sie die Laufsprecher auf beiden Seiten in einem Mindeststand von 5cm vom Fennsehergerät auf.
- Bei Verwendung eines herkommlichen Fernsehgerätes mit Kathodenstrahrlöhre muss ein Mindestabstand von 10 cm zwischen den Laatsprechen und dem Fernsehgeräte eingehalten werden. Da diese Laatsprecher im Hinblick auf einen geringen magnetischen Streufluss konstruiert wurden, kann es je nach den Aufstellungsbedingungen zu einem gewissen Ausmaß an Farbschmieren im Fernsehbildkommen. In einem solchen Fall schalten Sie das Fernsehgerät 15 Minuten bis 30 Minuten lang aus. Falls auch danach weiterhin Farbschmieren auftritt, sorgen Sie für einen größeren Abstand zwischen den Laatsprechen und dem Fernsehgerät.
- Wenn der Hörraum einen starken Nachhall aufweist, empfehlte es sich, die Wände mit schwerem Stoff zu behängen und/oder einen Teppich auf den Boden zu legen, um den Schall zu dampfen. Die besten Ergebnisse werden erzielt, wenn die Wände vollständig abgegeckt werden.

VORSICTSHINWEISE

Die Aufstellung der Laufsprecher auf einer unstabilen Unterlage ist außerst gefährlich und muss daher unbedingt vermieden werden!
- Stellen Sie die Laufsprecher auf keinen Fall auf einem Fennsehergerät oder einer anderen unstabilen Unterlage auf. Anderenfalls besteht die Gefahr, dass die Laufsprecher herunterfallen und Verletzungen oder eine Beschädigung verursachen.

S-SLW500

• Der Subwoofer gibt sehr tiefe Frequenzen monaural wieder, da das menschliche Gehör im tiefen Freqenzbereich kein genaues Ortungsvermögen besitzt und die Richtung, aus der Schall eintrift, nicht unterscheiden kann. Daher kann der Subwoofer an einem beliebigen Ort im Hörraum aufgestellt werden, sofern kein so großer Abstand besteht, dass eine unnatürlich wirkende Klangbalance zwischen dem Subwoofer und den übrigen Laufsprechen erhalten wird. Die Intensität des vom Subwoofer abgegebenen Klangs kann justiert werden, indem der Abstand des Subwoofers zur nachsten Wand geändert wird.
  Zwischen dem rechten und dem linken Frontlautsprecher solle ein Abstand von ca. 1,8 m bis 2,7 m vorhanden sein. Die beiden Frontlautsprecher sollen jeweils im gleichen Abstand vom Fernsehgerat und auf gleicher Höhe über dem Boden aufgestellt werden.
• Lautsprecherstandener sind als Sonderzubehör erhältlich, die eine optimale Aufstellung der Surround-Lautsprecher auf oder gingfugig über dem Ohreniveau an der Hörposition ermöglich.
• Wenn die Surround-Lautsprecher in einem zu groBen Abstand von der Hörposition aufgestellt werden, kann der optimale Surround-Effekt nicht erzielt werden.
• Da der Subwoofer nicht magnetisch abgeschirmt ist, sollte er nicht in der Höhe eines Fernsehgerätes oder Monitors aufgestellt werden; anderenfalls kann es aufgrund von magnetischen Einstreuungen zu Verzerrungen und Farbstörungen im Fernsehbild kommt. Gegenstände, die für magnetische Einstreuungen empfindlich sind (aufmagnetisierte Bank- oder Monatskarten, Armbanduhren, Videokassetten usw.) sollen nicht in die Höhe des Subwoofer gebracht werden.

VORSICHTSHINWEISE

• Wenn das Laufsprechersystem auf einem Fenseh- oder Hi-Fi-Schrank aufgestellt wird, kann es durch die vom Laufsprecher erzeugten Mechanischen Schwingungen zu Vibrationen des Schrankes oder der anderen Komponenten kommt. Stellen Sie sichere, dass sich die Regale des Schrankes oder die anderen Komponenten wegen der mechanischen Schwingungen nicht verschieben.
• Stellen Sie keine Disc-Player (DVD, CD) auf dem Subwoofer auf, da die mechanischen Schwingungen anderenfalls Tonaussetzer verursachen können.
• Halten Sie bei der Aufstellung einen Mindestabstand von 10 cm zwischen der Rückseite des Laufsprechers und einer Wand ein; bei Aufstellung in vertikaler Lage ist zusätzlich ein Mindestabstand von 10 cm zwischen der linken Seite des Laufsprechers und einer Wand einzuhalten. Falls kein ausreichender Abstand besteht, entwickelt der Laufsprecher u. U. nicht seine volle Leistung, oder eine Funktionstörung tritt auf.
  Wegen des hohen Gewichts des Lautsprechers ist eine Aufstellung auf einer unstabilen Unterlage außerst gefährlich und ist unbedingt zu vermeiden! Falls der Lautsprecher herunterfällt, besteht die Gefahr von Verletzungen und einer Beschädigung.

Wandmontage der Laufsprecher (S-HV600B/S-HV500-LR)

Vor der Montage

-itte bedenken Sie, dass these Laufsprechersystem schwer ist und sein Gewicht dazu führten konnte, dass sich die Montageschrauben lockern oder der Werkstoff der Wand keinen ausreichenden Halt bietet, so dass der Laufsprecher herunterfällt. Vergewissem Sie sich, dass das Tragvermögen der zur Montage vorgesehenen Wand fur das Gewicht der Laufsprecher ausrecht. Montieren Sie die Laufsprecher auf keineilen Fall an einer Wand aus Sperrholz oder mit einer weichen Oberflache.
- Montageschrauben gehoren nicht zum Lieferumfang. Verwenden Sie ausschließlich Schrauben, die für den Werkstoff der Wand geeignet sind und das Gewicht der Lautsprecher tragen können.

VORSICHTSHINWEISE

• Falls Sie die Beschaffenheit und das Tragvermögen der Wand nicht selbst ermittelt können,ziehen Sieitte einen Fachmann zu Rate.
• Pioneer übernimmt keinerlei Haftung für Unfälle oder Schäden, die auf eine unsachgemäße Montage zurückzuführen sind.

S-HV600B

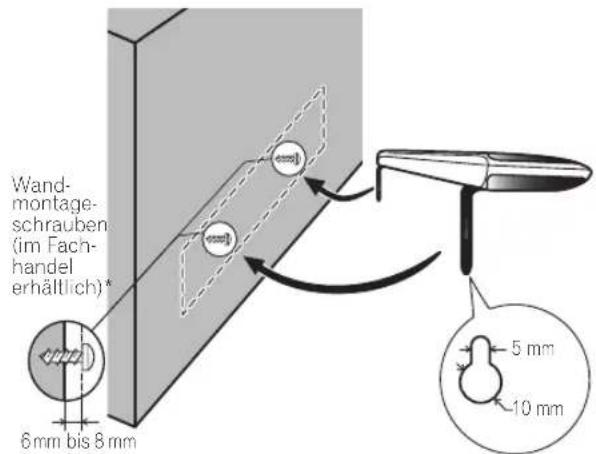

1 Verwenden Sie einen Kreuzschlitzschraubendreher, um die zwei Schrauben zu entfern, mit denen die Ständer am Lautsprecher befestigt sind.

2 Befestigen Sie die Wandmontagehalterungen mit den beiden in Schritt 1 entfernten Schrauben am Lautsprecher.

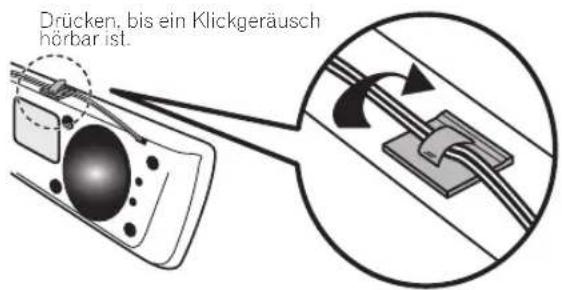

3 Befestigen Sie die mitgelieferten Kabelschellen wie in der Abbildung gezeigt an der Oberseite des Laufsprechers, und sichern Sie das Laufsprecherkabel damit.

4 Befestigen Sie den Laufsprecher an der Wand.

• Wandmontageschrauben gehören nicht zum Lieferumfang.itte besorgen Sie sich im Fachhandel Schrauben, die für den Typ der Wand und des Gewicht des Lautspechersystems geeignet sind.

Bohren Sie in einem Abstand von 818 mm zwei Löcher in die Wand.

S-HV500-LR

Wandmontage

Um den Laufsprecher an der Wand zu montieren, befestigen Sie zunachst die Wandmontagehalterung mit der Schraube für vertikale Befestigung am Laufsprecher, und befestigen Sie die Halterung dann an der Wand.

Überprüfen Sie vor der Wandmontage des Laufsprechers, dass die Beschaffenheit der Wand ein vollständiges Anziehen der Montageschrauben (im Fachhandel erhältlich) erlaubt, so dass der Laufsprecher sicher befestigt werden kann.

Eine Wand, die aus einem schwachen Werkstoff besteht oder kein ausreichendes Tragvermögen besitzt, kann das Gewicht des Laufsprechers nicht tragen, so dass der Laufsprecher möglicherweise herunterfällt.

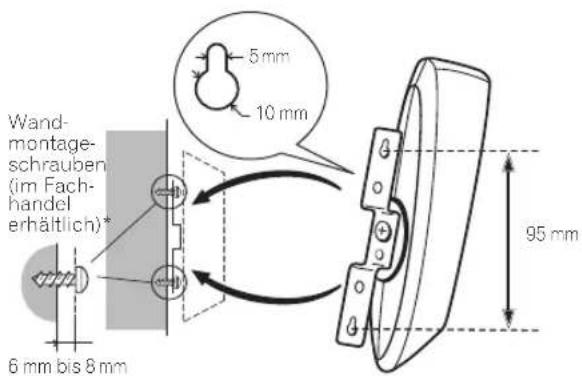

Bohren Sie in einem Abstand von 95 mm zwei Löcher in die Wand.

• Wandmontageschrauben gehören nicht zum Lieferumfang.itte besorgen Sie sich im Fachhandel Schrauben, die für den Typ der Wand und des Gewicht des Laufsprechersystems geeignet sind.

VORSICHSTSHINWEISE

• Bei einer Wandmontage ist zu beachten, dass wegen des Gewichts des Laufsprechers die Gefahr eines Herunterfallens besteht, wenn die Montage unsachgemäß ausgeführrt wird. Gehen Sie davon sorgsam vor, um Unfälle zu verhufen.
• Vergewissern Sie sich vor der Wandmontage des Laufsprechers, dass die zur Befestigung vorgesehene Stelle das Gewicht des Laufsprechers tragen kann. Falls Sie das Tragvermögen der Wand nicht selbst ermittelten können,ziehen Sieitte einen Fachmann zu Rate.
  Pioneer ubernimmit keinerlei Haftung fur Unfalle oder Schaden, die durch eine fehlerhafte oder unsachgemae Montage, eine Nachgestaltung des Produkts oder hohe Gewalt entstehen.

Befestigen des Laufsprechers am Laufsprecherstandener

Verwenden Sie die mitgelieferte Halterung, wenn der Laufsprecher an einem Laufsprecherstand oder einer Grundplatte befestigt werden soll, der bzw. die nicht zum Lieferumfang gehört.

Verwenden Sie M5-Schrauben zur Befestigung. Montageschrauben gehoren nicht zum Lieferumfang. Folgen Sieden Anweisungen, die dem jeweils verwendeten Lautsprecherstandener bzw. der Grundplatte beiliegen.

Anschlüsse

Anschlieben der Kabel

S-HV600B/S-HV500-LR

1 Schalten Sie den Veränder aus.

• Schlieben Sie das Kabel mit der farbigen Markierung an die rote (+) Lautsprecherklemme an, das andere Kabel an die schwarze (-) Lautsprecherklemme.

2 Schlieben Sie das andere Ende jeder Lautspracherkabels an die Lautspracherausgangsklemmen des Verstärkers an (Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Verstärkers).

S-SLW500

1 SchlieBen Sie ein Ende des mitgelieferten Lautsprecherkabels an die Eingangsklemmen an der Rückseite jedem Lautsprechers an.

• Schlieben Sie das Kabel mit der farbigen Markierung an die rote (+) Laufsprecherklemme an, das andere Kabel an die schwarze (-) Laufsprecherklemme. Drücken Sie die unter Federspannung stehenden Hebel der Klemmen herunter, und führen Sie die blanken Drahte der Kabel wie in der Abbildung gezeigt in die Lächer in den Klemmen ein. Lassen Sie den Hebel wieder los, um den Draht in der Klemme zu sichern.

2 Schlieben Sie das andere Ende jeder Laufsprechekabels an die Laufsprecherausgangsklemmen des Verstärkers an (Einzelheiten hierzu findinge Sie in der Bedienungsanleitung Ihres Verstärkers).

VORSICHTSHINWEISE

• An den Laufsprecherklemmen these Gerätes liegt eine potentiell GEFAHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf auf zu achten, den Netzstecker beim Anschlieben oder Abtrennen der Laufsprecher von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden.
  Ziehen Sie nach dem Herstellen der Anschlusse sich an jeder Laufsprecherkabel, um sicherzustellen, dass die Drähte fest in den Klemmen sitzen. Lose Anschlusse konnen Rauschen und Tonaussetzer verursachen.

• Falls die blanken Leiter von zwei Lautsprecherkabeln so welt aus den Klemmen hervorstehen, dass sie sich gegenseitig berühren, kann dies eine Überlastung des Verstärkers verursichen. In einem solchen Fall stellt der Verstärker möglicherweise den Betrieb ein, und es kann)sogar zu einer Beschädigung des Verstärkers kommt.

• Falls ein Paar Laufsprecher versehentlich mit vertauscher Polarität (+, -) an einen Veränderungen angeschlossen wird, kann der normale Stereoeffekt nicht erzielt werden.

Betrieb (S-HV600B/S-HV500-LR)

Da es sich bei den Modellen S-HV600B und S-HV500-LR jeweils um kompakte Satellitenlautsprecher handelt, wird empfohlen, diese gemeinsam mit einem Subwoofer zu verwenden, um dynamische Basse zu erhalten. In einem solchen Fall wahren Sie am Verständner (zw. Receiver) die Lautsprechereinstellung „Klein", und stellen Sie die Übernahme frequency auf 200 Hz ein.

Technische Daten

S-HV600B

Gehäuse. Geschlossene Ausführung Aufbau 2-Wege-System

Tieftoner/Hochtoner 5.7 cm x 3 cm (doppelseitig) x 4 Stck/2-cm-Kalottentyp x 4Stck. Impedanz 8 Frequenzgang 130 Hz bis 32 kHz Empfindlichkeit 76 dB (insgesamt 82 dB* Maxmale Belastbarkeit .100 W Übernahmefrequency .1.5 kHz AuBenabmessungen 900 (B) mm x 66 (H) mm x 93 (T) mm Masse .1.7 kg

Mitgeliefertes Zubehor

Halterung 2

Rutschfestes Kissen 2

Kabelscheile 4

Garantiekarte (nur Modell fur Europa) 1

Bedienungsanleitung (dieses Dokument)

S-HV500-LR

Gehäuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Aufbau 2-Wege-System

Tieftoner/Hlochtoner 5,7 cm x 3 cm (doppelseitig) x 2 Stck./2-cm-Kalottenty x 2Stck.

Impedanz 8Ω

Frequenzgang 170 Hz bis 32 kHz

Empfindlichkeit. 76 dB (insgesamt 82 dB*)

Maximale Belastbarkeit 100 W

Ubernehmefrequency. 1,5 kHz

Außenabmessungen Horizontale Ausrichtung

207 (B) mm x 100 (H) mm x 100 (T) mm Vertikale Ausrichtung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Masse. 0,4 kg

Mitgeliefertes Zubehor

Grundplatte 2
Standerarm 2
Halterung 2
Schraube (Linsenkopf) 2
Schraube (Flachkopf) 4
Sechskantmutter 2
Aufkleber 2
Garantiekarte (nur Modell fur Europa) 1
Bedienungsanleitung (dieses Dokument)

S-SLW500

Gehäuse. Bassreflex-Regalausfuhrung
Aufbau 16-cm-Konus
Impedanz 4Ω
Frequenzgang 35 Hz bis 2,0 kHz
Empfindlichkeit. 78 dB
Maximale Belastbarkeit 100 W
Außenabmessungen
Horizontale Ausrichtung 435 (B) mm x 121 (H) mm x 360 (T) mm
Vertikale Ausrichtung. .108,5 (B) mm x 435 (H) mm x 360 (T) mm
Masse. 4,5 kg

Mitgeliefertes Zubehor

Lautsprecherkabel (3 m) 1
Rutschfestes Kissen 4
Aufkleber 4
Garantiekarte (nur Modell fur Europa) 1

Hinweis

Zwei Laufsprechersysteme sind im Verpackungskarton des Modells S-HV500-LR enthalten.
- Änderungen der technischen Daten und außeren Aufmachung bleiben im Sinne der ständigen Produktverbesserung jederzeit vorbehalten.

• Da diese Lautsprecher Ton von beiden Seiten abgeben, wird die Ausgabe verdoppelt. Der Lautstärkepegel entspricht einem Wert von 82 dB bei herkömmlichen Lautsprechem.

Alle Rechte vorbehalten.

Für Modell fur Europa

Mischen Sie die gesamte Produkt, wenn Sie entsorgen sollen, nicht mit gewöhnlichen Haushaltsabfallen. Es gibt ein getrennten Sammlsystem für gebraucht elektronische Produkte, über das die nichte Behandlung, Rückgewinnung und Wiecerverwertung gemäß der estehenden Gesetzgebung gewährleistet wird.

Privalhaushalte in den Mitgliedstaaten der EU, in der Schweiz und in Norwegen kornn ich gebrauchten elektronischen Produkte an vorgesehenen Sammeleinprichtungen kosterfrei zureckgeben oder aber an einen Handler zureckgeben (wen sie ein annlches neues Produktkaufen).

Blte wonden Si sich in den Landern, die ober nicht aufgefuht sind, hinsichtlich der korrexten Verfahrensweise der Entsorgung an die ortliche Kommunaiverwaltung.

Auf die Weise stellen Sie sichere, dass das zu entsorgende Produkt der notwendigen Behandlung. Rückgewinnung und Wiederverwertung unterzogen wird, und so möglichene negative Einflüsse auf die Umwelt und die menschliche Gesundheit vermieden werden.

K058b_A1_De

Antislipkussentjes 2

Kabelhoulders 4

Medfoljande tillbehör

Faste 2 Glidskyddsdynor 2 Vagerstag 4 Garantisedel (endast europeisk modell).1 Bruksanvisning (detta dokument)

S-HV500-LR

Hölje Stängd typ Konfiguration 2-vags
Woofer/Tweeter .5,7 cm x3 cm (dubbelsidig) x 2 st/2 cm dometyp x 2 st Impeunds .8Ω

Frekvensomfang 170 Hz till 32 kHz
Känsliget 76 dB (total 82 dB*)
Maximal ineffekt 100 W
Delningsfrekvens 1,5 kHz
Yttermatt
Vagrät orientering 207 (B) mm x 100 (H) mm x 100 (D) mm

Lodrat orientering. 100 (B) mm x 225 (H) mm x 100 (D) mm Vikt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Medfoljande tillbehör

Bas. 2
Stativarm .2
Faste .2
Skruv (Bindskalle). 2
Skruv (Platt skalle) .4
Sexkantsmutter .2
Etikett. 2
Garantisedel (endast europeisk modell).1
Bruksanvisning (detta Dokument)

S-SLW500

Hölje Bokhylletyp med basreflex Konfiguration 16 cm kon Impedans .4 Frekvensomfang .35 Hz till 2,0 kHz Känslighat .78 dB Maximal ineffekt .100 W Yttermatt Vågrät orientering .435 (B) mm x 121 (H) mm x 360 (D) mm Lodrat orientering. .108,5 (B) mm x 435 (H) mm x 360 (D) mm Vikt .4,5 kg

Medfoljande tillbehör

2 Sæt rotationsstoptappen ud for hulleit foden.

Medfolgende tilbehør

Beslag 2
Skridsikre puder .2
Tradstang .4
Garantikort (kun model til Europa) .1
Brugsanvising (dette dokument)

S-HV500-LR

Kabinet Lukket type
Konfiguration 2-vejs
Bashjittaler/Diskanthjittaler .5,7 cm x 3 cm (doebeltsidet) x 2stk./2cm dome type x 2stk Impedans 8Ω Frekvensomrade .170 Hz til 32 kHz Folsomhed. 76 dB (Total 82 dB*) Maks. indgangseffekt. 100 W Delefrekvens 1,5 kHz Udendige mal Horizontal retning 207 B mm x 100 H) mm x 100 D mm Vertical retning 100 B mm x 225 H) mm x 100 D mm Vegt .0,4 kg

Medfolgende tilbehør

Fod 2
Stativarm .2
Beslag .2
Skrue (bindehovede) .2
Skrue (fladt hovede) .4
Sekskantmatrik .2
Segl .2
Garantikort (kun model til Europa) .1
Brugsanvising (dette dokument)

S-SLW500

Kabinet Basrefleks, bogreol-type
Konfiguration 16 cm kegle
Impedans 4Ω
Frekvensomrade 35 Hz til 2.0 kHz
Folsomhed .78 dB
Maks. indgangseffekt. 100 W
Udvendige mal Horisontal retning 435 (B) mm x 121 (H) mm x 360 (D) mm Vertical retning 108,5 (B) mm x 435 (H) mm x 360 (D) mm Vegt 4,5 kg

Medfolgendetilbehør
