用户手册 GS-108B ZYXEL

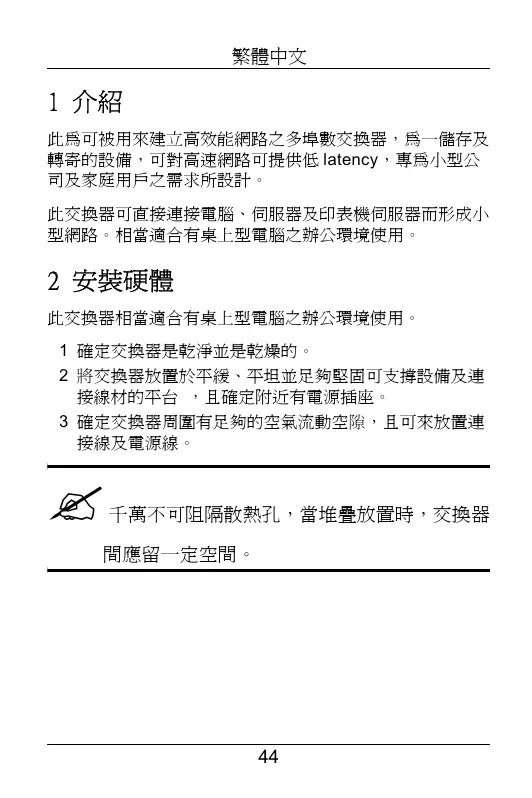

此爲可被用來建立高效能網路之多埠數交換器，爲一儲存及轉寄的設備，可對高速網路可提供低latency，專爲小型公司及家庭用戶之需求所設計。

此交換器可直接連接電腦、伺服器及印表機伺服器而形成小型網路。相當適合有桌上型電腦之辦公環境使用。

2 安裝硬體

此交换器相當適合有桌上型電腦之辦公環境使用。

1 確定交换器是乾淨並是乾燥的。
2 將交換器放置於平緩、平坦並足夠堅固可支撐設備及連接線材的平台，且確定附近有電源插座。
3 確定交換器周圍有足夠的空氣流動空隙，且可來放置連接線及電源線。

千萬不可阻隔散熱孔，當堆疊放置時，交換器間應留一定空間。

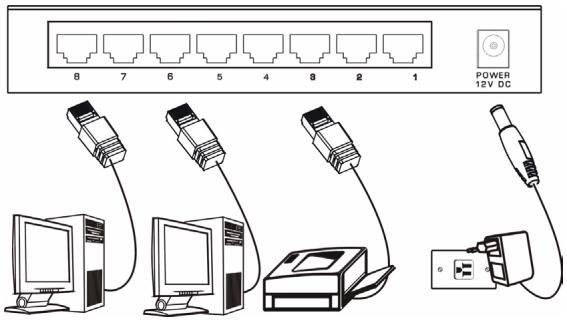

3 後背板之連接

RJ-45 网路埠及電源輸入孔位於交換器之背板。

3.1 電源之連接

將電源轉接器一端接至市電插座，另一端接至交換器之後背板。此時，電源指示燈會正常顯示。

3.2 RJ-45埠自動偵測

依你所購買的交換器而有5埠或8埠10/100/1000MRJ-45連接埠。而自動偵測的功能讓交換器在不需要手動設定下，能針對所連接之傳輸速率自動更換至相對應之速率。不論是在全雙工或半雙工下，它將依你的乙太網路環境自動調整至10Mbps、100Mbps或1000Mbps資料傳輸速率。

3.3 自動跳線埠

當連接至電腦或hub時，不論你使用何種網路線，每埠均支援Auto MDI/MDIX自動偵測直跳線功能。

4前面板燈號

你可由前面板上燈號之指示，得知交換器現況。

燈號	顏色	狀態	定義
PWR	綠色	恆亮	交換器是啟動的且正在接收資料
		不亮	交換器電源未開
LK/ACT	綠色	恆亮	此埠有連接乙太網路
		閃爍	此埠正在接收或傳送資料
		不亮	此埠未連接乙太網路

5 產品規格

標準	IEEE 802.3 10BASE-T Ethernet IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE802.3x 全雙工流量控制
通信協定	CSMA/CD
技術	儲存再轉遞交換架構
傳輸速率	10Mbps 可達 14,880 pps 100Mbps 可達 148,800 pps 1000Mbps 可達 1,488,000 pps
接頭	5/8 Gigabit Copper: RJ-45; 所有的埠均支援 Auto-MIDIX
MAC 位址	GS-105B: 1K MAC 位址表 GS-108B: 8K MAC 位址表
緩衝記憶體	GS-105B: 104K 位元組 GS-108B: 144K 位元組
網路線 (最長可至100公尺或328英吋)	10BASE-T: 100Ω 2 對雙絞線 UTP/STP Cat. 3, 4, 5 100BASE-TX: 100Ω 2 對雙絞線 UTP/STP Cat. 5 Gigabit 銅線: 100Ω 4 對雙絞線 UTP/ STP Cat. 5
背板	GS-105B: 10Gbps GS-108B: 16Gbps
燈號	每埠: LNK/ACT 每單位: PWR
電源供應	GS-105B: 電源 DC 5V/1A GS-108B: 電源 DC 12V/1A
功率消耗	GS-105B: 3.7瓦 (最大) GS-108B: 6.12瓦 (最大)

繁體中文

工作溫度	0°C to 40°C (32°F to 104°F)
工作濕度	10% to 90% (Non-condensing)
外觀尺寸	GS-105B: 121 x 75 x 26 mm (長 x 寬 x 高) GS-108B: 154.5 x 85 x 26 mm (長 x 寬 x 高)
安規	FCC Class A, CE
