ES-2024 - 网络交换机 ZYXEL - 免费用户手册

产品类型	非管理型网络交换机
品牌	ZYXEL
型号	ES-2024
端口数量	24个RJ-45端口
端口速度	10/100 Mbps（快速以太网）
自动协商和自动交叉	是，在所有RJ-45端口上
双工模式	半双工和全双工（10/100 Mbps）
电源	外接电源适配器，100-240V AC，50/60 Hz
功耗	约15 W（估算）
指示灯	PWR（电源），每个端口LNK/ACT（链路/活动）
工作温度	0°C 至 40°C
工作湿度	10% 至 90% 无冷凝
尺寸（长 x 宽 x 高）	约44 x 21 x 4.4厘米
重量	约2.5千克
安装方式	桌面或EIA机架安装（含安装套件）
通风	前方10厘米、后方8厘米空闲空间
支持的网络电缆	UTP/STP 3类、4类、5类或以上，最大长度100米
控制台端口	是，RJ-45（通过终端仿真器进行本地管理）
清洁	断开电源，使用柔软干布
维护	检查连接，避免电过载
安全	请勿打开设备，仅使用提供的适配器
保修	请参阅制造商保修

常见问题 - ES-2024 ZYXEL

连接ES-2024交换机应使用哪些电缆？

使用UTP或STP 3类、4类、5类或以上的以太网电缆。对于10/100 Mbps连接，两对线即可。最大长度为100米。

如何将ES-2024交换机安装到机架中？

用小螺丝将随附的安装支架固定在交换机两侧。然后将交换机放入机架中，对齐孔位，用机架安装螺丝固定。

如果LNK/ACT指示灯不亮怎么办？

检查连接的设备是否已开启，以太网电缆是否正确连接。确保网卡正常工作，电缆长度不超过100米。

如何将交换机连接到计算机或集线器？

交换机具有自动交叉端口，因此您可以使用直通线或交叉线。只需将电缆连接到交换机和另一设备之间。

ES-2024交换机是否兼容千兆以太网？

不，该型号是快速以太网交换机，带有10/100 Mbps端口。不兼容千兆（1000 Mbps）。

如何将交换机恢复出厂设置？

此非管理型交换机没有重置功能。如有问题，请断开电源后重新连接以重新启动。

ES-2024交换机的功耗是多少？

功耗约为15瓦。请使用随附的电源适配器以确保正常运行。

交换机上有哪些指示灯？

PWR（绿色）指示灯表示电源已连接。每个端口的LNK/ACT（绿色）指示灯在链路建立时亮起，有流量时闪烁。

我可以使用控制台电缆管理交换机吗？

是的，如果您的型号有控制台端口，请将控制台电缆连接到交换机和计算机。使用终端仿真器（VT100），设置9600波特率、8位数据位、1位停止位、无奇偶校验、无流量控制。

如果交换机通电后没有任何LED亮起怎么办？

检查电源适配器是否正确连接到交换机和电源插座。如果问题仍然存在，请联系您的经销商，因为这可能表示硬件故障。

用户手册 ES-2024 ZYXEL

本快速安裝手冊僅提供合勤乙太交換器之說明。本快速安裝手冊之說明圖僅供參考。

硬體安裝

此交换器相當適合有多數電腦之辦公環境使用或安裝在標準EIA機架。

爲有利於散熱，請在前方保留約4英吋(或10公分)且後方約3.4英吋(或8公分)的空間。當堆疊放置時，交換器間應留一定空間。

安装於桌上

1. 將交換器放置於平坦並足夠堅固可支撐設備及連接線材的平台。
2. 使用紙盒內所附的防滑防震腳墊，貼於交換器下四方。

安裝於標準機架上

1. 將耳翼上的錐孔和交換器的鎖孔對齊，再用內附M3平頭螺絲鎖上。

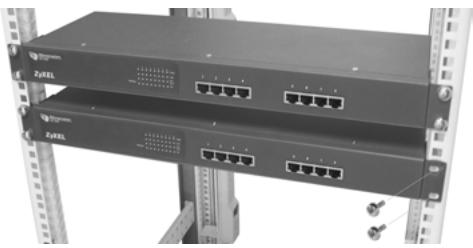

1. 鍾上耳翼後，確定交換器和機架的螺絲孔已對齊並用機架螺絲將交換器鎖緊上機架。

硬體連接

自動偵測及自動交換的 RJ-45 垛

本交换器 RJ-45 場均爲自動偵測及自動交換埠。自動偵測的功能讓交換器在不需要手動設定下，能針對所連接之傳輸速率自動更換至相對應之速率。不論是在全雙工或半雙工下，它將依你的乙太網路環境自動調整至 10Mbps、100Mbps 或 1000Mbps 資料傳輸速率 (高速乙太交換器不支援 10Mbps 資料傳輸速率)。自動交換的功能讓交換器在不需要變更乙太網路設定下，自動選擇正向連接或反向連接，方便連接至個人電腦或串接至另一部交換器。

網路線種類

請使用 UTP 或 STP 網路線來連接 RJ-45 場。

請確定網路連接線不可超過100公尺(328英尺)

以下的表格叙述了適用各種不同的連線速度的網路線。

Table 1 網路線種類

連線速度	網路線種類
10Mbps	100Ω 2-pair UTP/STP Category 3,4 or 5
100Mbps	100Ω 2-pair UTP/STP Category 5
1000Mbps	100Ω 4-pair UTP/STP Category 5

當網路線和電源接上時，如有資料傳輸 LNK/ACT 指示燈會閃示。

電源之連接

將電源轉接器一端接至電插座，另一端接至交換器之後背板。此時，電源指示燈會正常顯示。

控制埠（只提供給可設定交換器）

如你的交换器有附控制埠，你可以透過終端機模擬程式控制你的交換器。將控制埠接連線9孔公頭端接在交換器，接連線另一端接於個人電腦的串列埠(COM1, COM2或其它COM埠)。設定下列的連接參數於終端機模擬程式：

VT100終端模擬
每秒傳輸位元9600
無檢查同位，每份資料含8個資料位元，1個停止位元
無流量控制

問題排除

問題	問題排除
當電源接上時所有指示燈無顯示。	請確定您已使用內附電源轉接器接至交換器並開啓電源。 如持續無法開啓交換器請通知購買之廠商。
當網路線和電源接上時LNK/ACT指示燈無顯示。	請確定您已開啓交換器並使用網路線接上一台電腦。 請確定此電腦的網路卡運作正常。 請確定網路連接線沒有超過100公尺(328英呎)
