产品类型	网络交换机
品牌	ZYXEL
型号	ES-3124
尺寸 (长 x 深 x 高)	440 x 200 x 44 毫米（近似，19英寸机架式）
重量	约2.5千克
电源	外接电源适配器，100-240伏交流电
功耗	最大15瓦
端口数量	24个RJ-45端口
端口速率	10/100/1000 Mbps（自动协商）
主要功能	自动协商速度和双工模式，自动检测直通/交叉线缆，基本VLAN支持（未指定），通过串行控制台管理（控制台端口可选）
支持的线缆类型	用于1000 Mbps的UTP/STP 5类或以上，用于10/100 Mbps的3/4/5类
最大线缆长度	100米
指示灯	每个端口的PWR（电源），LNK/ACT（链路/活动）
安装	桌面安装（附赠脚垫）或19英寸机架安装（附赠支架）
通风	空闲空间：前方10厘米，后方8厘米
工作温度	0°C 至 40°C
工作湿度	10% 至 90%（无凝结）
维护和清洁	断开设备电源，用柔软干布清洁。不要使用研磨性产品。
安全	遵守通风距离，不要堵塞开口，仅使用附带的适配器。
备件和可维修性	任何维修请联系授权经销商。没有用户可维修部件。
一般信息	非管理型交换机（二层），适用于小型网络。制造商保修2年（估计）。

常见问题 - ES-3124 ZYXEL

如何将ZYXEL ES-3124交换机安装在桌面上？

将交换机放在平整的表面上。如果附带了脚垫，将其粘贴在角落以减震并保证堆叠时的间距。

如何将交换机安装在19英寸机架上？

用较小的螺丝将附带的支架固定在交换机侧面。将交换机插入机架并用附带的安装螺丝固定。

我可以使用哪些类型的网络线缆？

使用UTP或STP以太网线缆。对于10/100 Mbps，3/4/5类线缆即可。对于1000 Mbps，使用5类或以上线缆。最大长度100米。

交换机是否自动检测线缆类型（直通或交叉）？

是的，端口支持自动交叉。您可以使用直通或交叉线缆连接计算机或集线器，无差别。

如何连接交换机电源？

将附带的电源适配器连接到交换机的电源接口，然后插入电源插座。PWR指示灯应亮起。

如果连接设备后LNK/ACT指示灯不亮怎么办？

检查连接的设备是否已开启且线缆正确插入。确保设备的网卡工作正常且线缆长度不超过100米。

如何使用交换机的控制台端口？

将串行控制台线缆（RJ-45或DB9）连接到交换机和计算机的串行端口。使用终端仿真程序（VT100），配置为9600波特率、8位数据、无校验、1位停止位、无流量控制。

接通电源后没有任何指示灯亮起，怎么办？

检查电源适配器是否正确连接到交换机并插入电源插座。如果问题仍然存在，硬件可能故障；请联系经销商。

交换机周围需要留出多少空间用于通风？

交换机前方留出至少10厘米，后方留出8厘米。如果堆叠多个交换机，确保有足够间距。

交换机是否支持千兆以太网？

是的，根据型号，端口可以是快速以太网（10/100 Mbps）或千兆以太网（10/100/1000 Mbps）。请检查您设备的规格。端口支持自动协商。

用户手册 ES-3124 ZYXEL

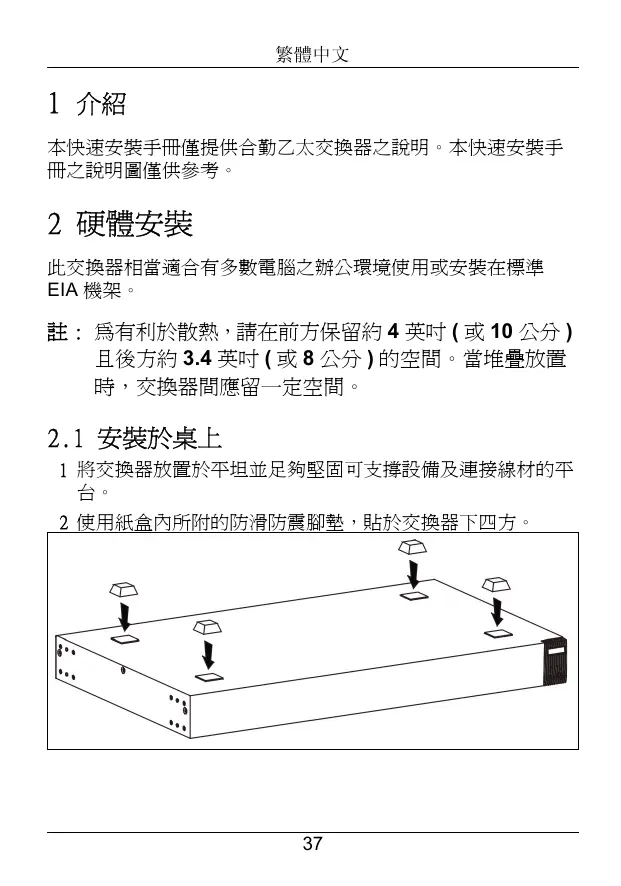

本快速安裝手冊僅提供合勤乙太交換器之說明。本快速安裝手冊之說明圖僅供參考。

2 硬體安裝

此交換器相當適合有多數電腦之辦公環境使用或安裝在標準EIA機架。

註：爲有利於散熱，請在前方保留約4英吋（或10公分）且後方約3.4英吋（或8公分）的空間。當堆疊放置時，交換器間應留一定空間。

2.1 安裝於桌上

1 將交換器放置於平坦並足夠堅固可支撐設備及連接線材的平台。

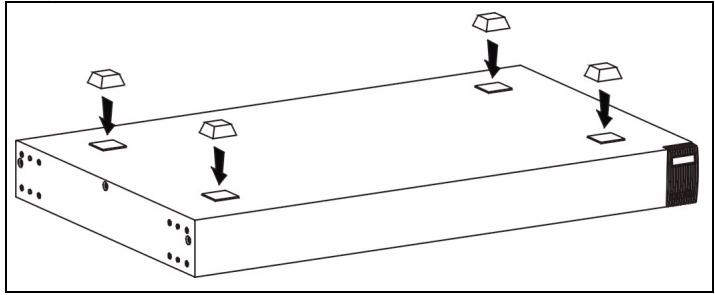

2使用紙盒內所附的防滑防震腳墊，貼於交換器下四方。

2.2 安裝於標準機架上

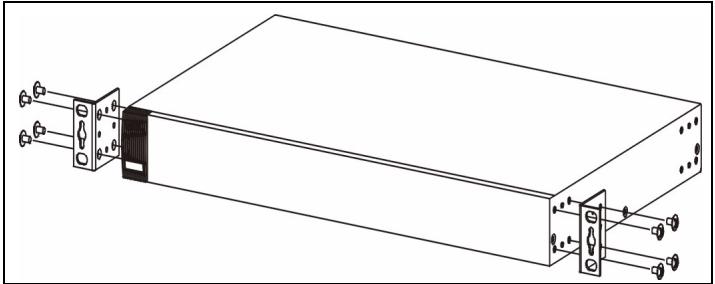

1 將耳翼上的錐孔和交換器的鎮孔對齊，再用內附M3平頭螺絲鎮上。

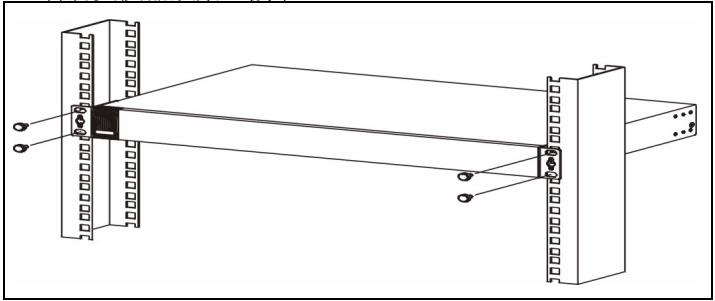

2 鍾上耳翼後，確定交換器和機架的螺絲孔已對齊並用機架螺絲將交換器鎮緊上機架。

3 硬體連接

3.1 自動偵測及自動交換的 RJ-45 場

本交換器 RJ-45 堰均為自動偵測及自動交換墜。自動偵測的功能讓交換器在不需要手動設定下，能針對所連接之傳輸速率自動更換至相對應之速率。不論是在全雙工或半雙工下，它將依你的乙太網路環境自動調整至 10Mbps、100Mbps 或 1000Mbps 資料傳輸速率（高速乙太交換器不支援 10Mbps 資料傳輸速率）。自動交換的功能讓交換器在不需要變更乙太網路設定下，自動選擇正向連接或反向連接，方便連接至個人電腦或串接至另一部交換器。

3.2 網路線種類

請使用 UTP 或 STP 网路線來連接 RJ-45 場。

註：請確定網路連接線不可超過100公尺(328英尺)

以下的表格叙述了適用各種不同的連線速度的網路線。

表 1 網路線種類

連線速度	網路線種類
10Mbps	100 Ω 2-pair UTP/STP Category 3/4/5
100Mbps	100 Ω 2-pair UTP/STP Category 5
1000Mbps	100 Ω 4-pair UTP/STP Category 5

當網路線和電源接上時，如有資料傳輸LNK/ACT指示燈會閃示。

3.3 電源之連接

將電源轉接器一端接至電插座，另一端接至交換器之後背板。此時，電源指示燈會正常顯示。

3.4 控制埠（只提供給可設定交換器）

如你的交换器有附控制埠，你可以透過終端機模擬程式控制你的交换器。將控制埠接連線9孔公頭端接在交换器，接連線另一端接於個人電腦的串列埠(COM1, COM2或其它COM埠)。設定下列的連接參數於終端機模擬程式：

• VT100 終端 模擬
  ·每秒傳輸位元9600
• 無檢查同位，每份資料含8個資料位元，1個停止位元
• 無流量控制

4 問題排除

問題	問題排除
當電源接上時所有指示燈無顯示。	請確定您已使用內附電源轉接器接至交換器並開電源。 如持續無法開交換器請通知購買之廠商。
當網路線和電源接上時LINK/ACT指示燈無顯示。	請確定您已開交換器並使用網路線接上一台電腦。 請確定此電腦的網路卡運作正常。 請確定網路連接線沒有超過100公尺(328英呎)
