BEDIENUNGSANLEITUNG ES-3124 ZYXEL

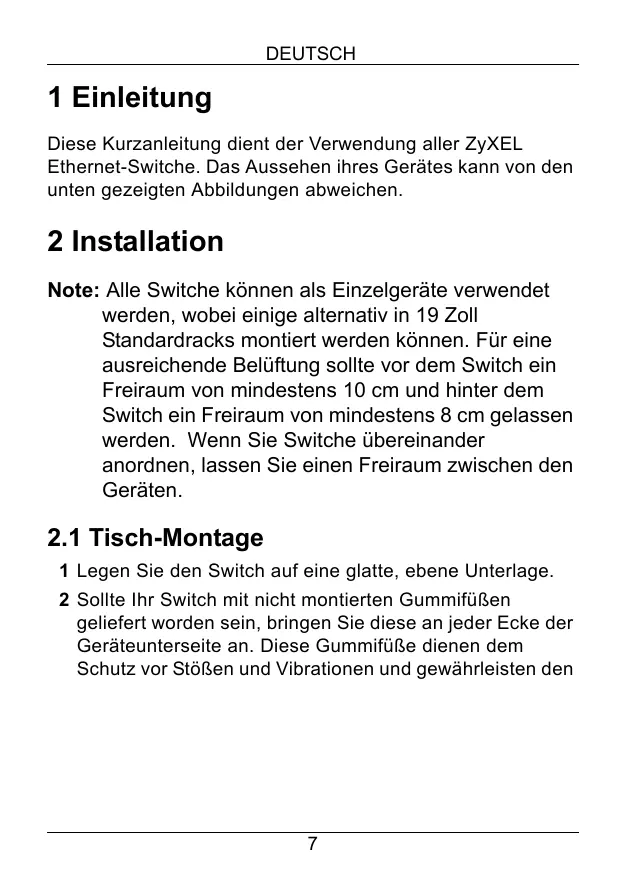

These Kurzanleitung dient der Verwendung aller ZyXEL Ethernet-Switche. Das Aussehen ihres Gerätes kann von den unter gezeugten Abbildungen abweichen.

2 Installation

Note: Alle Switche können als Einzelgeräte verwendet werden, wobei eine alternative in 19 Zoll Standardracks montiert werden können. Für eine ausreichende Belüfung sollte vor dem Switch ein Freiraum von mindestens 10 cm und hinter dem Switch ein Freiraum von mindestens 8 cm gelassen werden. Wenn Sie Switche übereinander anordnen, setzen Sie einen Freiraum zwischen den Geräten.

2.1 Tisch-Montage

1 Legen Sie den Switch auf eine glatte, ebene Unterlage.

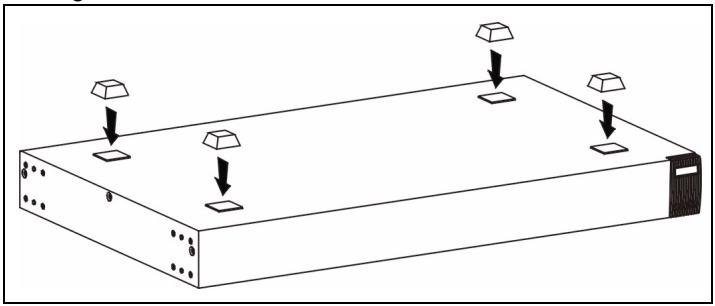

2 Solle It hswch mit nicht montierten GummifuBen gefieert worden sein, bringen Sie these an jeder Ecke der Gerateunterseite an. These Gummifufe dienen dem Schutz vor Stoien und Vibrationen und gewahrleisten den

Freiraum zwischen den Geräten wenn diese übereinander angeordnet werden.

2.2 Rack-Montage

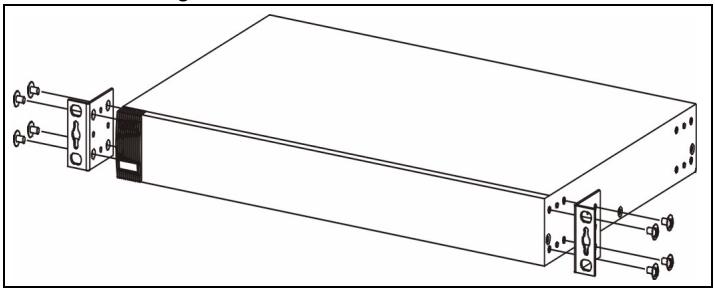

1 Richten Sie die Bögel an den seitlich angeordneten Löchern des Switch aus und sichern Sie diese mit den davon vorgesehenen Schrauben, die kleiner sind, als die Schrauben die davon verwendet werden, um das Gerät im Rack zu befestigen. Gehen Sie analog dazu mit dem anderen Bögel vor.

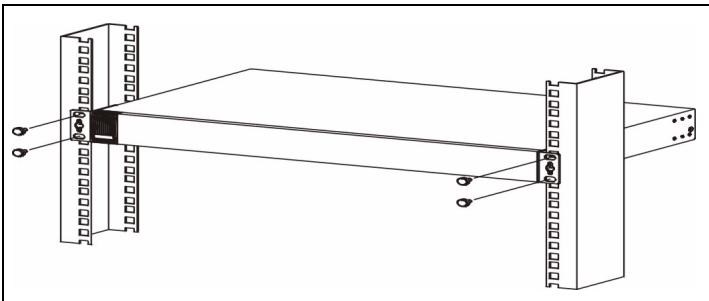

2 Nachdem beiden Montagebürger angebracht sind, positionieren Sie den Switch im Rack, indem Sie die LÖcher der Montage-bürger an den Montagelöchern des Rack austrichten. Sichern Sie den Switch mit den Rack-Schrauben.

3 Hardware-Anschlüsse

3.1 10Base-T/100Base-TX RJ-45 Ports mit Auto-Negotiating, Auto-Sensing-(MDI/ MDIX)-Funktion

Ihr Switch ist mit 10/100/1000 Mbit/s-RJ-45-Ports mit Auto-Negotiating-Funktion ausgestattet, die die Geschwindigkeit empfangener Datenpakete automatisch erkennen und entsprechend einstehen. Sie ermöglichen Datentransferraten von 10, 100, oder 1000 Mbit/s im Halb- oder Vollduplex-Modus. Auto-Sensing bedeutet, dass Sie den Switch über ein Straight-Through- oder Crossover-Netzwerkkel mit einem Computer oder einem Hub verbinden können.

3.2 Netzwerkkabel

Für RJ-45-Ports können Sie UTP (unshielded twisted-pair)-oder STP (shielded twisted-pair)-Netzwerkkabel verwenden. Achten Sie darauf, dass die Kabellänge zwischen den Anschlüssen weniger als 100 Meter beträgt. Die folgende Tabelle verdeutlicht die für die verschiedene Den Geschwindigkeiten verwendeten Netzwerkkabel-typen

Table 1 Netzwerkkabeltypen

GESCHWINDIGKEIT	NETZWERKKABELTYP
10Mbps	100 Ω 2-paarig UTP/STP Cat. 3,4 oder 5
100Mbps	100 Ω 2-paarig UTP/STP Cat. 5
1000Mbps	100 Ω 4-paarig UTP/STP Cat. 5

Die LNK/ACT-LED sollen aufblinken, wenn Daten zwischen Ihr dem Switch und einem angeschlossenen Gerät versendet werden.

3.3 Stromversorgung

Verbinden Sie das eine Ende des mitgelieferten Stromkabels oder Netzeils mit dem darauf vorgesehenen Anschluss am Switch. Verbinden Sie nun das andere Ende mit der entsprechenden Stromquelle. Die PWR-LED sollen leuchten, wenn der Switch mit Spannung versorgt wird.

3.4 Konsolen-Port (nur managebare Switche)

Besitz Ihr Switch einen Konsolen-Port, so können Sie zu Konfigurationszwecken eine Terminal-Emulation verwenden. Verbinden Sie den tatsächlichen 9-Pin-Stecker eines Konsolenkabels mit dem Konsolen-Port des Switch. Verbinden Sie entsprechend den weiblichen Stecker mit einem seriellen Port (COM1, COM2 oder anderer COM-Port) Ihres Computers. Richten Sie die Terminal-Emulations-Software auf Ihr dem Rechner mit den folgenden Parametern ein:

• VT100 Terminal-Emulation
  9600 Bit/s
• Keine Parität (Parity), 8 Datenbits, 1 Stopp-Bit
• Kein "Flow Control" (Datenflusskontrolle)

4 Fehlersuche

PROBLEM	KORREKTURMASSNAHME
Nach Anschluss der Stromversorgung leuchtet keine der LEDs	Stellen Sie safer, dass das mitgelieferte Stromkabel oder Netzteil mit dem damit vorgesehenen Anschluss am Switch, bzw. mit der entsprechenden Stromquelle verbunden ist. Sollte das Problem weiterhin bestehen, haben Sie möglicherweise ein Hardwareproblem. Wenden Sie sich in thisem Fall an ihren Handler.
Bei Anschluss eines Gerätes leuchtet bzw. blinking die LNK/ACT-LED nicht auf.	Stellen Sie safer, dass die angeschlossenen Geräte angeschaltet und ordnungsgemäß mit Ihrrem Switch verbunden sind. Achten Sie auch daraufuf, dass die Netzwerkkarten der angeschlossenen Geräte funktionieren. Überprüfen Sie, ob die Höhe des Netzwerkkabels 100 Meter nicht überschreitet.

1 Introduccion

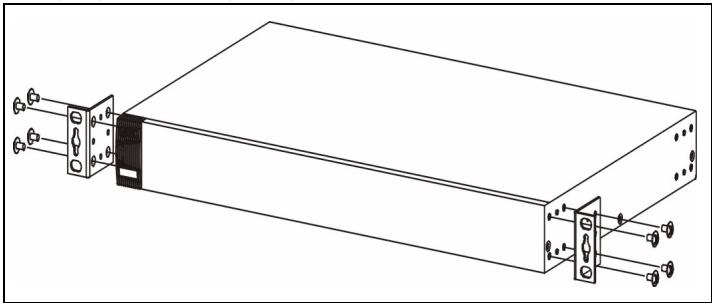

2.2 YctaHOBka B CTOkY

1 CoBmecTnTe OTBepCTnHa OndHom KPOHHTeNHe C OTBepCTnMaHa 6OKOBOc CTopoHe KOMMyTaTopa N 3aKpeNTe KPOHHTeH BVHTaMn MehJSeRo pa3Mepa, Yem BInTbI dJa KpeJIeHnA B cToIKe. TaKIM Je o6pa3oM npIKpeNTe BTOPOI KPOHHTeN.
