ES-3124 - Conmutador de red ZYXEL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Switch de red
Marca	ZYXEL
Modelo	ES-3124
Dimensiones (Largo x Profundo x Alto)	440 x 200 x 44 mm (aproximadamente, formato 19 pulgadas)
Peso	Aproximadamente 2,5 kg
Alimentación	Adaptador de corriente externo, 100-240 V CA
Consumo eléctrico	Máximo 15 W
Número de puertos	24 puertos RJ-45
Velocidad de los puertos	10/100/1000 Mbps (negociación automática)
Funciones principales	Negociación automática de velocidad y duplex, detección automática de cable recto/cruzado, soporte VLAN básico (no especificado), gestión a través de consola serie (puerto de consola opcional)
Tipo de cable compatible	UTP/STP Categoría 5 o superior para 1000 Mbps, Categoría 3/4/5 para 10/100 Mbps
Longitud máxima del cable	100 metros
LEDs indicadores	PWR (alimentación), LNK/ACT (enlace/actividad) por puerto
Instalación	Sobre escritorio (patas incluidas) o en bastidor de 19 pulgadas (soportes incluidos)
Ventilación	Espacio libre: 10 cm delante, 8 cm detrás
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10 % a 90 % (sin condensación)
Mantenimiento y limpieza	Desconectar el dispositivo, limpiar con un paño suave y seco. No utilizar productos abrasivos.
Seguridad	Respetar las distancias de ventilación, no obstruir las aberturas, usar solo el adaptador incluido.
Piezas de repuesto y reparabilidad	Contactar a un distribuidor autorizado para cualquier reparación. Ninguna pieza reparable por el usuario.
Información general	Switch no administrable (nivel 2) adecuado para redes pequeñas. Garantía del fabricante 2 años (estimación).

Preguntas frecuentes - ES-3124 ZYXEL

¿Cómo instalar el switch ZYXEL ES-3124 sobre un escritorio?

Coloque el switch sobre una superficie plana. Si se incluyen patas, péguelas en las esquinas para amortiguar vibraciones y asegurar el espacio en caso de apilamiento.

¿Cómo montar el switch en un bastidor de 19 pulgadas?

Fije los soportes incluidos en los lados del switch con los tornillos más pequeños. Inserte el switch en el bastidor y fíjelo con los tornillos de montaje incluidos.

¿Qué tipos de cables de red puedo usar?

Use cables Ethernet UTP o STP. Para 10/100 Mbps, una categoría 3/4/5 es suficiente. Para 1000 Mbps, use cables de categoría 5 o superior. La longitud máxima es de 100 metros.

¿El switch detecta automáticamente el tipo de cable (recto o cruzado)?

Sí, los puertos tienen cruzamiento automático. Puede conectar un ordenador o un hub con un cable recto o cruzado indistintamente.

¿Cómo conectar la alimentación del switch?

Conecte el adaptador de alimentación incluido al conector del switch, luego enchúfelo a una toma de corriente. El LED PWR debe encenderse.

¿Qué hacer si el LED LNK/ACT no se enciende cuando un dispositivo está conectado?

Verifique que el dispositivo conectado esté encendido y que el cable esté correctamente enchufado. Asegúrese de que la tarjeta de red del dispositivo funcione y que el cable no supere los 100 metros.

¿Cómo usar el puerto de consola del switch?

Conecte un cable de consola serie (RJ-45 o DB9) entre el switch y un puerto serie de su ordenador. Use un emulador de terminal (VT100) configurado a 9600 bps, 8 bits de datos, sin paridad, 1 bit de parada, sin control de flujo.

Ningún LED se enciende cuando el corriente está conectado. ¿Qué hacer?

Verifique que el adaptador de corriente esté bien conectado al switch y a la toma eléctrica. Si el problema persiste, el hardware puede estar defectuoso; contacte a su distribuidor.

¿Qué espacio dejar alrededor del switch para la ventilación?

Deje al menos 10 cm delante y 8 cm detrás del switch. Si apila varios switches, sepárelos lo suficiente.

¿El switch admite Gigabit Ethernet?

Sí, según el modelo, los puertos pueden ser Fast Ethernet (10/100 Mbps) o Gigabit (10/100/1000 Mbps). Verifique las especificaciones de su dispositivo. Los puertos admiten negociación automática.

MANUAL DE USUARIO ES-3124 ZYXEL

Esta Guía de Instalación Rápida puede usarse con todos los switches Ethernet de ZyXEL. Su equipo pueda ser differsentes al de las ilustraciones de abajo.

2 Instalación

Note: Todos los switches peuvent usarse como dispositivo independiente,@m间隙 que algunos modelosalternativamente poder ser montados en racks EIA estandares. Para una ventilacion correcta,deje al menos 10 cm de espacio libre al frente 8 cm en la parte posterior del switch. Deje algin espacio entre switches si los estaca.

2.1 Instalación de sobremesa

1 Coloque el switch en un espacio liso, nivelado y firme.

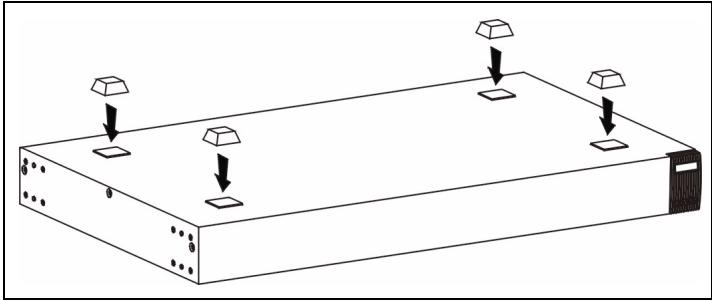

2 Si su switch incorpora pies de caucho, enganchelos a cada esquina de la superficie inferior del switch. Los pies

ESPANOL

de caucho protegen el switch de golpes o vibraciones y crean un espacio entre dispositivos en caso de estacar.

2.2 Instalación en Rack

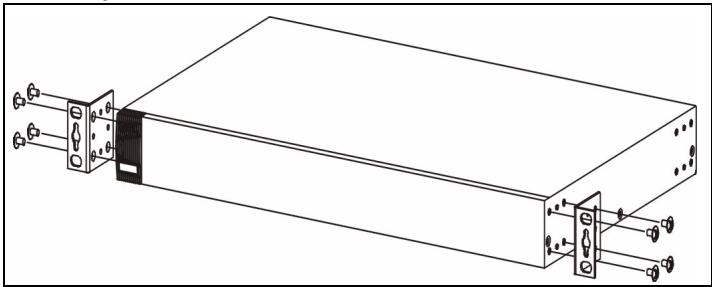

1 Alinee uno de los anclajes con los agujeros en un lado del switch y fijelo con los tornillos. Haga lo mesmo con el除外 anclaje en el除外 lado del switch.

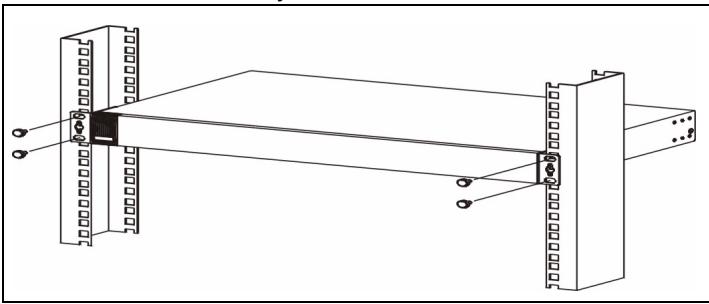

2 Después de colocar los dos anclajes posicione el switch en el rack alineando apropiamente los agujeros de los

anclajes con los agujeros del rack. Fije el switch al rack con los tornillos de fjacion al rack.

3 Conexiones Hardware

3.1 Puerto 10Base-T/100Base-TX RJ-45 autonegociables, (MDI/MDIX) autodetectables

Su switch incorpora puertos RJ-45 10/100/1000 Mbps con auto negotiation, lo que permitte que el switch detecte la velocidad de transmisión entrada yshipsar automatamente sin intervencion de configuracion manual. Elo permite transferencias de datos 10/100/1000 Mbps tanto en modo half-duplex como en modo full-duplex. La auto detec tion permite connectarse a un PC o hub usingo tanto un cable Ethernet directo como cruzado.

3.2 Cables de red

Puede usar cables Ethernet de pares trenzados (UTP) o pares trenzados apantallados (STP) para los puertos RJ-45. Asegúrese de que la longitud de los cables no supera los 100 metros (328 pies). La",[sicuente] tabla describe los temas de cable usados para las differentes velocidades de conexión.

Table 1 Tipos de cables de red

VELOCIDAD	TIPO DE CABLE DE RED
10Mbps	100 Ω 2-pares UTP/STP Categoría 3,4 o 5
100Mbps	100 Ω 2-pares UTP/STP Categoría 5
1000Mbps	100 Ω 4-pares UTP/STP Categoría 5

El LED LNK/ACT deben parpáear cuando se envíñan o reciben datos entre su switch y otros dispositivos.

3.3 Conexión de alimentación

Conecte un extremo del cable de alimentacion o adaptador de alimentacion suministrado a la connexion de alimentacion del switch y el other extremo a la toma de corriente apropiada. El LED PWR debe permanecer encendido si el switch está recibiendo alimentacion.

3.4 Puerto consola (Solo switches. gestionables)

Si su switchiene puerto consola peutecusar un emulatorader de terminal para gestion local. Conecte el extremo macho de 9 pines del cable consola al puerto consola del switch. Conecte el extremo hembra al puerto serie (COM1, COM2 o other puerto COM) de su ordinador. Configure el puerto series de su ordinador con un software emulatorader de terminal con los siguientes parámetros:

• emulador de terminal VT100
  9600 bps
• Sin paridad, 8 bits de datos, 1 bit de parada
• Sin control de flujo

4 Soluciones de problemas

PROBLEMA	ACCION
Ningún LED está activo y el cable de alimentación está conectado.	Verifique que el cable de alimentación o cable adaptador de alimentación está conectado al conductor de alimentación del switch y a la toma de alimentación adecuada. Si el error persististe seguramente debe tener un problema de hardware, contacte con su distribuidor.
El LED LNK/ACT no se enciende y no parpadea cuando el switch está encendido.	Verifique que los dispositivos connectados estén encendidos y correctamente connectados a su switch. también asegúrese de que las tarjetas Ethernet de los dispositivos connectados funciona con correctamente. Verifique que los cables de red no superan los 100 metros.
