MES3500-24F - Conmutador de red ZYXEL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Switch de red gestionable
Marca	Zyxel
Modelo	MES3500-24F
Número de puertos	24 puertos Fast Ethernet (10/100 Mbps)
Puertos uplink	2 puertos Gigabit Ethernet (10/100/1000 Mbps) o ranuras SFP
Tipo de cable	UTP/STP Categoría 5 para 100/1000 Mbps
Negociación automática	Sí, en todos los puertos RJ-45
Cruce automático (Auto MDI/MDI-X)	Sí
LEDs indicadores	PWR (alimentación), LNK/ACT (enlace/actividad) por puerto
Gestión	Mediante consola RS-232 (puerto consola)
Instalación	Sobre escritorio o en bastidor (kit de montaje incluido)
Dimensiones (L x P x A)	Aproximadamente 440 x 200 x 44 mm (1U)
Peso	Aproximadamente 2,8 kg
Alimentación	Adaptador de corriente externo 100-240 V AC, 50/60 Hz
Consumo eléctrico	Máx. 30 W
Ventilación	Ventiladores internos; espaciar 10 cm al frente, 8 cm atrás
Temperatura de funcionamiento	0 °C a 40 °C
Humedad de funcionamiento	10% a 90% sin condensación
Mantenimiento y limpieza	Desconectar antes de limpiar; usar un paño seco y suave
Seguridad	Respetar las instrucciones de ventilación; no obstruir las rejillas
Piezas de repuesto y reparabilidad	Contactar al distribuidor Zyxel para cualquier problema de hardware
Información general	Switch de la gama Dimension; manual descargable en PDF

Preguntas frecuentes - MES3500-24F ZYXEL

¿Cómo instalar el switch Zyxel MES3500-24F sobre un escritorio?

Coloque el switch sobre una superficie plana y recta. Si se suministran patas de goma, péguelas debajo de cada esquina para absorber las vibraciones y asegurar el espacio entre los dispositivos apilados.

¿Cómo montar el switch en bastidor (rack)?

Fije las escuadras suministradas a cada lado del switch con los tornillos pequeños. Luego coloque el switch en el bastidor y fije las escuadras a los rieles del bastidor con los tornillos de montaje suministrados.

¿Qué tipos de cables Ethernet usar con el MES3500-24F?

Use cables UTP o STP: Categoría 3/4/5 para 10 Mbps, Categoría 5 para 100 Mbps y Categoría 5 (4 pares) para 1000 Mbps. La longitud máxima es de 100 metros.

¿Cómo conectar el switch a la alimentación?

Enchufe el cable de alimentación suministrado en el conector del switch, luego en un tomacorriente eléctrico adecuado. El LED PWR debe encenderse para indicar que el switch está encendido.

¿Qué hacer si ningún LED se enciende después de conectar la alimentación?

Verifique que el cable de alimentación esté correctamente conectado en ambos extremos. Si el problema persiste, contacte a su distribuidor Zyxel ya que puede tratarse de un defecto de hardware.

¿Por qué no se enciende el LED LNK/ACT cuando se conecta un dispositivo?

Asegúrese de que el dispositivo conectado esté encendido y que el cable Ethernet esté bien insertado. Verifique que la tarjeta de red del dispositivo funcione y que el cable no supere los 100 metros.

¿Cómo usar el puerto consola del switch?

Conecte un cable consola RS-232 (macho de 9 pines) al puerto consola del switch, y el otro extremo al puerto serie de su computadora. Configure un emulador de terminal VT100 con: 9600 bps, 8 bits de datos, 1 bit de parada, sin paridad, sin control de flujo.

¿Puedo usar un cable Ethernet recto o cruzado con este switch?

Sí, los puertos tienen cruce automático (Auto MDI/MDI-X). Por lo tanto, puede usar indistintamente un cable recto o cruzado para conectar una computadora, un hub u otro switch.

¿Cuáles son las precauciones de ventilación para el MES3500-24F?

Deje al menos 10 cm de espacio libre al frente y 8 cm atrás del switch para una buena circulación de aire. Si apila varios switches, espácielos lo suficiente.

¿Cómo obtener el manual completo del MES3500-24F?

El manual de uso en francés (43 páginas) está disponible gratuitamente para descarga en PDF en notice-facile.com. También puede solicitar una traducción a otro idioma.

MANUAL DE USUARIO MES3500-24F ZYXEL

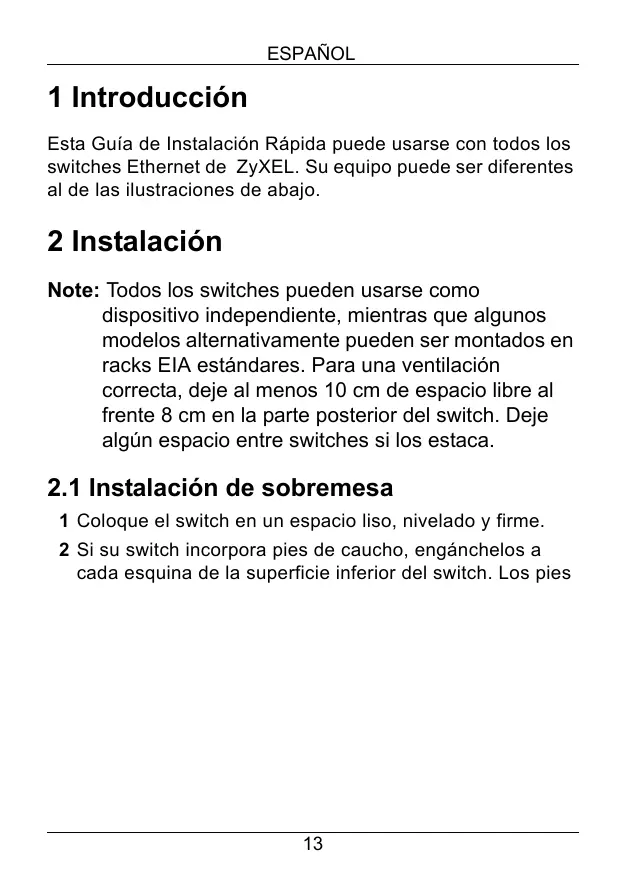

Esta Guía de Instalación Rápida puede usarse con todos los switches Ethernet de ZyXEL. Su equipo puede ser diferentes al de las ilustraciones de abajo.

2 Instalación

Note: Todos los switches pueden usarse como dispositivo independiente, mientras que algunos modelos alternativamente pueden ser montados en racks EIA estándares. Para una ventilación correcta, deje al menos 10 cm de espacio libre al frente 8 cm en la parte posterior del switch. Deje algún espacio entre switches si los estaca.

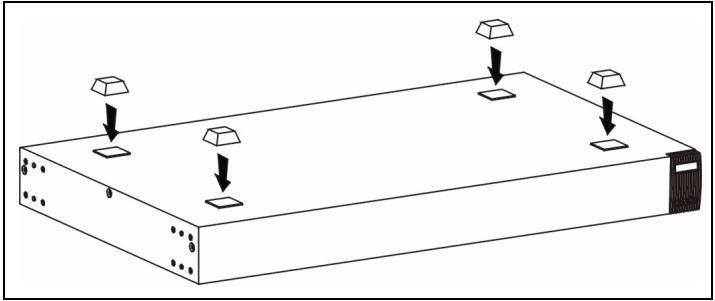

2.1 Instalación de sobremesa

1 Coloque el switch en un espacio liso, nivelado y firme.
2 Si su switch incorpora pies de caucho, engánchelos a cada esquina de la superficie inferior del switch. Los pies

ESPAÑOL

de caucho protegen el switch de golpes o vibraciones y crean un espacio entre dispositivos en caso de estacar.

2.2 Instalación en Rack

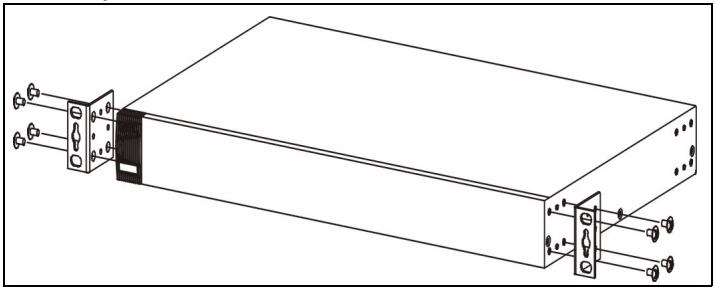

1 Alinee uno de los anclajes con los agujeros en un lado del switch y fijelo con los tornillos. Haga lo mismo con el otro anclaje en el otro lado del switch.

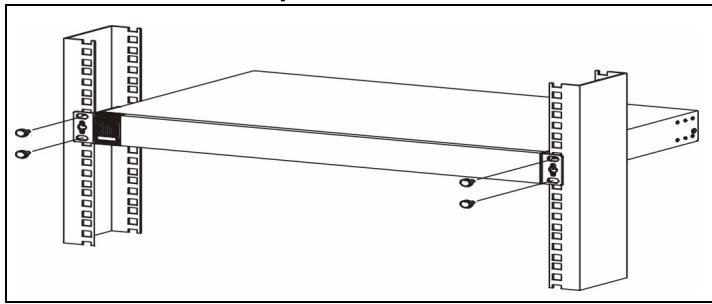

2 Después de colocar los dos anclajes posicione el switch en el rack alineando apropiadamente los agujeros de los

anclajes con los agujeros del rack. Fije el switch al rack con los tornillos de fijación al rack.

3 Conexiones Hardware

3.1 Puertos 10Base-T/100Base-TX RJ-45 autonegociables, (MDI/MDIX) autodetectables

Su switch incorpora puertos RJ-45 10/100/1000 Mbps con auto negociación, lo que permite que el switch detecte la velocidad de transmisión entrante y ajustar automáticamente sin intervención de configuración manual. Ello permite transferencias de datos 10/100/1000 Mbps tanto en modo half-duplex como en modo full-duplex. La auto detección permite conectarse a un PC o hub usando tanto un cable Ethernet directo como cruzado.

3.2 Cables de red

Puede usar cables Ethernet de pares trenzados (UTP) o pares trenzados apantallados (STP) para los puertos RJ-45. Asegúrese de que la longitud de los cables no supera los 100 metros (328 pies). La siguiente tabla describe los tipos de cable usados para las diferentes velocidades de conexión.

Table 1 Tipos de cables de red

VELOCIDAD	TIPO DE CABLE DE RED
10Mbps	100 Ω 2-pares UTP/STP Categoría 3,4 o 5
100Mbps	100 Ω 2-pares UTP/STP Categoría 5
1000Mbps	100 Ω 4-pares UTP/STP Categoría 5

EI LED LNK/ACT debe parpadear cuando se envían o reciben datos entre su switch y otros dispositivos.

3.3 Conexión de alimentación

Conecte un extremo del cable de alimentación o adaptador de alimentación suministrado a la conexión de alimentación del switch y el otro extremo a la toma de corriente apropiada. El LED PWR debe permanecer encendido si el switch está recibiendo alimentación.

3.4 Puerto consola (Solo switches gestionables)

Si su switch tiene puerto consola puede usar un emulador de terminal para gestión local. Conecte el extremo macho de 9 pines del cable consola al puerto consola del switch. Conecte el extremo hembra al puerto serie (COM1, COM2 o otro puerto COM) de su ordenador. Configure el puerto serie de su ordenador con un software emulador de terminal con los siguiente parámetros:

• emulador de terminal VT100
• 9600 bps
• Sin paridad, 8 bits de datos, 1 bit de parada
• Sin control de flujo

4 Solución de problemas

PROBLEMA	ACCIÓN
Ningún LED está activo y el cable de alimentación está conectado.	Verifique que el cable de alimentación o cable adaptador de alimentación está conectado al conector de alimentación del switch y a la toma de alimentación adecuada. Si el error persiste seguramente debe tener un problema de hardware, contacte con su distribuidor.
EI LED LNK/ ACT no se enciende y no parpadea cuando el switch está encendido.	Verifique que los dispositivos conectados estén encendidos y correctamente conectados a su switch. También asegúrese de que las tarjetas Ethernet de los dispositivos conectados funcionan correctamente. Verifique que los cables de red no superan los 100 metros.
