MANUALE UTENTE MES3500-24F ZYXEL

1 Introduzione La guida utente è generalizzata per tutti gli switch Ethernet ZyXEL. Il suo prodotto potrebbe essere differente rispetto alle illustrazioni seguenti.

2 Installazione Tutti gli switch possono essere usati come periferica standalone ma possono anche essere montati in armadi standard EIA.

Note: Per una ventilazione adeguata, lasciare almeno 10 cm di spazio di fronte e 8 cm sul retro dello switch. Lasciare spazio fra gli switch se incolonnati.

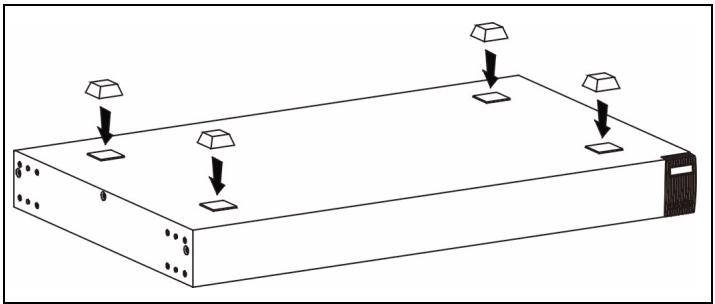

2.1 Installazione Desktop 1 Posizionare lo switch su una superficie regolare e livellata. 2 Se lo switch dovesse arrivare senza i piedini di gomma, attaccarli in ogni angolo sul fondo dello switch. Questi piedini aiutano a proteggere lo switch da shock o

ITALIANO vibrazioni e assicurano lo spazio fra le periferiche se incolonnate.

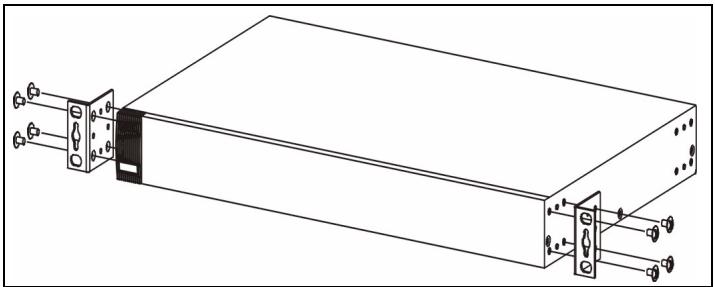

2.2 Installazione in armadio Rack 1 Allineare una staffa con i buchi su un lato dello switch e fissarla con viti da staffa più piccole di quelle per il montaggio dell'armadio. Similarmete, attaccare le altre staffe.

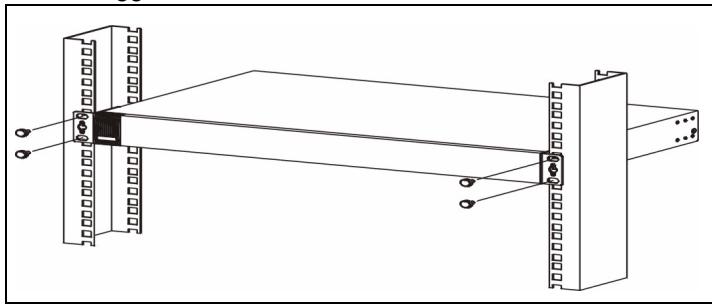

2 Dopo aver fissato entrambe le staffe, posizionare lo switch nell'armadio allineando i fori delle staffe con quelli

ITALIANO dell'armadio. Fissare lo switch all'armadio con le viti di montaggio.

3 Collegamenti Hardware 3.1 Porte RJ-45 Auto-negozianti e Autoinvertenti Le porte dello switch sono auto-negozianti e auto-invertenti. A seconda del modello, le porte possono essere di tipo Fast Ethernet (10/100 Mbps) o Gigabit (10/100/1000 Mbps). Le porte auto-negozianti, inoltre, riconoscono automaticamente la velocità di trasmissione dati e supportano sia la modalità di trasferimento dati half duplex (solo 10/100 Mbps) sia full duplex. Auto-invertente significa che lo switch può essere collegato ad un computer o a hub utilizzando sia un cavo Ethernet "dritto" che uno "crossover" (incrociato).

3.2 Cavi di rete Si possono usare cavi a coppia incrociata non schermati (UTP) o a coppia incrociata schermati (STP) per port RJ-45. Assicurarsi che la lunghezza dei cavi fra i collegamenti non superi i 100 metri. La seguente tabella descrive i tipi di cavi di rete usati per le diverse velocità di collegamento. Table 1 Tipi di cavo di rete

100 Ω 4-pair UTP/STP Categoria 5

Il LED LNK/ACT dovrebbe illuminarsi quando i dati iniziano ad essere trasmessi fra lo switch e le periferiche collegate.

3.3 Collegamenti di Alimentazione Collegare un capo del cavo di alimentazione fornito o del trasformatore ad una presa di corrente adatta. Il LED PWR dovrebbe accendersi se lo switch viene alimentato.

3.4 Porta Console (Solo Switch programmabili) Se lo switch ha una porta console, si può usare un emulatore di controllo locale. Collegare il capo maschio 9-pin del cavo console alla porta console dello switch. Collegare il capo femmina alla porta seriale (COM1, COM2 o altre porte COM) del computer. Configurare il computer tramite un software di emulazione di terminale con i seguenti parametri: • Emulazione di terminale VT100 • 9600 bps • Nessuna parità, 8 bit dati, 1 bit di stop • Nessun controllo di flusso

4 Analisi dei guasti

PROBLEMA AZIONE CORREYTIVA Nessun LED si accende quando viene collegata l'alimentazione.

Verificare che l'adattatore fornito o il cavo di alimentazione dello switch sia collegato alla presa di corrente. Se il problema persiste, potrebbe trattarsi di un guasto hardware. Contatti il suo rivenditore.

Il LED LNK/ ACT non si accende o lampeggia quando viene collegata una periferica.

Verificare che la periferica collegata sia accesa e correttamente collegata allo switch. Inoltre, assicurarsi che la scheda di rete sia attiva con i dispositivi collegati. Verificare che i cavi di rete non superino i 100 metri.
