GS-105B - Switch di rete ZYXEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete Gigabit
Marca	ZYXEL
Modello	GS-105B
Standard di rete	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab Gigabit Ethernet
Protocollo	CSMA/CD
Tecnologia	Memorizzazione e inoltro
Numero di porte	5 porte RJ-45 10/100/1000 Mbps
Auto-MDIX	Sì, su tutte le porte
Tabella degli indirizzi MAC	1K
Buffer di memoria	104 KB
Capacità del backplane	10 Gbps
Tasso di trasferimento max	1 488 000 pps (1000 Mbps)
Spie LED	PWR (verde), LNK/ACT (verde) per porta
Alimentazione	Esterna, 5V DC / 1A
Consumo elettrico	3,7 W max
Temperatura di funzionamento	0°C a 40°C
Umidità di funzionamento	10% a 90% senza condensa
Dimensioni (L x l x H)	121 x 75 x 26 mm
Certificazioni	FCC Classe A, CE
Utilizzo consigliato	Piccolo ufficio / ufficio domestico
Installazione	Su una superficie piana e dura, con ventilazione
Pulizia	Panno asciutto e morbido

Domande frequenti - GS-105B ZYXEL

Come collegare lo switch ZYXEL GS-105B ?

Collegare l'adattatore di alimentazione fornito alla porta di alimentazione dello switch e a una presa elettrica. Collegare quindi i propri dispositivi (computer, server) alle porte RJ-45 utilizzando cavi Ethernet. Le porte sono auto-MDIX, quindi è possibile utilizzare cavi dritti o incrociati.

Cosa fare se la spia PWR non si accende ?

Verificare che l'adattatore di alimentazione sia correttamente collegato allo switch e a una presa elettrica funzionante. Provare con un'altra presa o un altro adattatore compatibile (5V/1A). Se il problema persiste, lo switch potrebbe essere difettoso.

Posso usare un cavo incrociato (crossover) ?

Sì, tutte le porte del GS-105B sono auto-MDIX, consentendo di utilizzare indifferentemente cavi dritti o incrociati. Lo switch rileva automaticamente il tipo di cavo e regola la connessione.

Quali cavi usare per una connessione Gigabit ?

Per una connessione a 1000 Mbps, utilizzare cavi Ethernet di categoria 5 o superiore (Cat 5e, Cat 6) a 4 coppie. La lunghezza massima è di 100 metri.

Come interpretare la spia LNK/ACT ?

La spia LNK/ACT verde è accesa fissa quando la porta è connessa a una rete Ethernet attiva. Lampeggia quando i dati vengono trasmessi o ricevuti. Se è spenta, la porta non è connessa.

Qual è il consumo elettrico ?

Il consumo massimo dello ZYXEL GS-105B è di 3,7 Watt. L'alimentatore esterno fornito è da 5V DC / 1A.

Lo switch può essere montato a parete ?

Il GS-105B è progettato per l'uso su scrivania. Non è previsto per il montaggio a parete. Installarlo su una superficie piana e stabile, assicurandosi di non ostruire le fessure di ventilazione.

Cosa fare se la connessione di rete è lenta ?

Verificare che tutti i cavi siano correttamente collegati e in buone condizioni. Assicurarsi che i dispositivi supportino la velocità Gigabit. Ridurre la lunghezza dei cavi se supera 100 m. Riavviare lo switch scollegandolo per 10 secondi.

Lo switch è compatibile con dispositivi 10/100 Mbps ?

Sì, il GS-105B è retrocompatibile con gli standard 10BASE-T e 100BASE-TX. La negoziazione automatica regola la velocità e il duplex di ogni porta in base al dispositivo collegato.

Dove trovare il manuale completo ?

Il manuale completo è disponibile per il download gratuito su notice-facile.com in formato PDF. È inoltre possibile utilizzare la funzione 'Domanda IA' per ottenere assistenza.

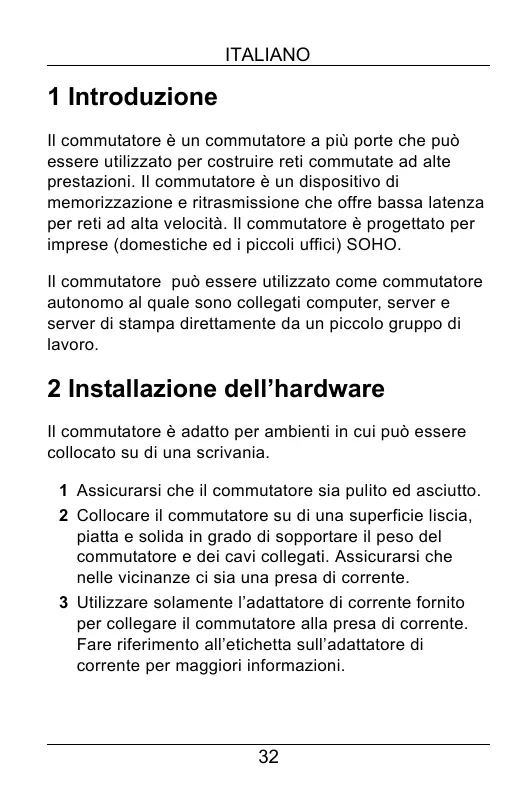

MANUALE UTENTE GS-105B ZYXEL

Il commutatore è un commutatore a più porte che può essere utilizzato per costruire reti commutate ad alte prestazioni. Il commutatore è un dispositivo di memorizzazione e ritrasmissione che offre bassa latenza per reti ad alta velocità. Il commutatore è progettato per imprese (domestiche ed i piccoli uffici) SOHO.

Il commutatore può essere utilizzato come commutatore autonomo al quale sono collegati computer, server e server di stampa direttamente da un piccolo gruppo di lavoro.

2 Installazione dell'hardware

Il commutatore è adatto per ambienti in cui può essere collocato su di una scrivania.

1 Assicurarsi che il commutatore sia pulito ed asciutto.
2 Collocare il commutatore su di una superficie liscia, piatta e solida in grado di sopportare il peso del commutatore e dei cavi collegati. Assicurarsi che nelle vicinanze ci sia una presa di corrente.
3 Utilizzare solamente l'adattatore di corrente fornito per collegare il commutatore alla presa di corrente. Fare riferimento all'etichetta sull'adattatore di corrente per maggiori informazioni.

Non bloccare le aperture di ventilazione.

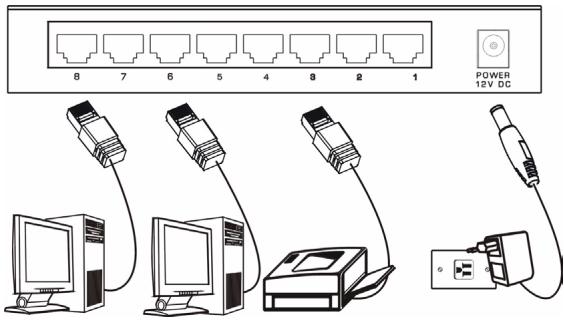

3 Collegamento dell'hardware

La porta d'alimentazione e le porte Ethernet si trovano sul pannello posteriore.

3.1 Collegamento dell'alimentazione

Collegare una estremità dell'adattatore di corrente fornito nella porta d'alimentazione sul pannello posteriore del commutatore, e l'altra estremità nella presa di corrente appropriata. Il LED d'alimentazione (PWR) si accende.

3.2 Porte auto-negozianti RJ-45

Il commutatore è dotato di 5 o 8 porte 10/100/1.000M RJ-45, in base al modello. La funzione di auto-negoziazione consente al commutatore di rilevare la velocità della trasmissione in entrata e di regolarsi in modo appropriato senza interventi manuali. Consente velocità di trasferimento dati di 10 Mbps, 100 Mbps o 1.000 Mbps in modalità sia Half Duplex sia Full Duplex, in base alla rete Ethernet.

3.3 Porte auto-permutanti Ethernet

Tutte le porte sono auto-permutanti, cioè porte MDIX (Media Dependent Interface Crossover); quindi si può utilizzare sia un cavo Ethernet diretto, sia un cavo Ethernet incrociato per il collegamento di tutte le porte Ethernet.

Le porte auto-permutanti rilevano automaticamente se devono funzionare come porte d'incrocio o porte dirette, quindi i cavi incrociati possono collegare sia i computer sia i commutatori / hub.

Fare riferimento alla sezione Specifiche del prodotto per quanto riguarda i tipi di cavi di rete utilizzati per le varie velocità dei collegamenti.

4 LED del pannello frontale

I LED sul pannello frontale indicano lo stato in tempo reale del commutatore.

LED	COLORE	STATO	DESCRIZIONE
PWR	Verde	Acceso	Il commutatore è attivo e riceve alimentazione.
		Spento	Il commutatore non riceve alimentazione.
LNK/ACT	Verde	Acceso	La porta è collegata ad una rete Ethernet.
		Lampeggia ante	La porta sta ricevendo o trasmettendo dati.
		Spento	La porta non è collegata ad una rete Ethernet.

5 Specifiche del prodotto

Standard	Ethernet 10BASE-T IEEE 802.3,Fast Ethernet IEEE 802.3u 100BASE-TXEthernet Gigabit IEEE 802.3abFunzionamento IEEE 802.3x in Full Duplex e Controllo del flusso
Protocollo	CSMA/CD
Tecnologia	Architettura di commutazione a memorizzazione e ritrasmissione
Velocità di trasferimento	14.880 pps per 10Mbps148.800 pps per 100Mbps1.488.000 pps per 1000Mbps
Connettore	Gigabit Copper 5/8: RJ-45; Auto-MDIX su tutte le porte
Indirizzo MAC	GS-105B: Tavola indirizzo MAC 1KGS-108B: Tavola indirizzo MAC 8K
Buffer di memoria	GS-105B: 104 KBGS-108B: 144 KB
Cavo di rete (fino a 100m o 328 piedi)	10BASE-T: 100 2 coppie UTP/STP;categoria 3, 4, 5100BASE-TX: 100 2 coppie UTP/STP;categoria 5Gigabit Copper: 100 4 coppie UTP/STP;categoria 5
Backplane	GS-105B: 10GbpsGS-108B: 16Gbps
LED	Per le porte: LNK/ACTPer l’unità: PWR
Alimentazione	GS-105B: Alimentazione esterna CD 5V/1A°GS-108B: Alimentazione esterna CD 12V/1A°
Consumo energetico	GS-105B: 3,7 Watt (massimo)GS-108B: 6,12 Watt (massimo)
Temperatura operativa	da 0° C a 40° C (da 32° F a 104° F)
Umidità operativa	dal 10% al 90% (senza condensa)
Dimensioni	GS-105B: 121 x 75 x 26 mm (larghezza x profondità x altezza)GS-108B: 154.5 x 85 x 26 mm (larghezza x profondità x altezza)
EMI e Sicurezza	FCC Class A, CE
