Type de produit	Switch réseau Gigabit
Marque	ZYXEL
Modèle	GS-105B
Normes réseau	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab Gigabit Ethernet
Protocole	CSMA/CD
Technologie	Stockage et retransmission
Nombre de ports	5 ports RJ-45 10/100/1000 Mbps
Auto-MDIX	Oui, sur tous les ports
Table d'adresses MAC	1K
Tampon mémoire	104K Koctets
Capacité de la plaque arrière	10 Gbps
Taux de transfert max	1 488 000 pps (1000 Mbps)
Voyants LED	PWR (vert), LNK/ACT (vert) par port
Alimentation	Externe, 5V DC / 1A
Consommation électrique	3,7 W max
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Dimensions (L x l x H)	121 x 75 x 26 mm
Certifications	FCC Classe A, CE
Utilisation recommandée	Petit bureau / bureau à domicile
Installation	Sur une surface plane et dure, avec ventilation
Nettoyage	Chiffon sec et doux

FOIRE AUX QUESTIONS - GS-105B ZYXEL

Comment brancher le switch ZYXEL GS-105B ?

Connectez l'adaptateur d'alimentation fourni au port d'alimentation du switch et à une prise électrique. Branchez ensuite vos appareils (ordinateurs, serveurs) sur les ports RJ-45 à l'aide de câbles Ethernet. Les ports sont auto-MDIX, donc vous pouvez utiliser des câbles droits ou croisés.

Que faire si le voyant PWR ne s'allume pas ?

Vérifiez que l'adaptateur d'alimentation est correctement connecté au switch et à une prise électrique fonctionnelle. Testez avec une autre prise ou un autre adaptateur compatible (5V/1A). Si le problème persiste, le switch peut être défectueux.

Puis-je utiliser un câble croisé (crossover) ?

Oui, tous les ports du GS-105B sont auto-MDIX, ce qui permet d'utiliser indifféremment des câbles droits ou croisés. Le switch détecte automatiquement le type de câble et ajuste la connexion.

Quels câbles utiliser pour une connexion Gigabit ?

Pour une connexion 1000 Mbps, utilisez des câbles Ethernet de catégorie 5 ou supérieure (Cat 5e, Cat 6) à 4 paires. La longueur maximale est de 100 mètres.

Comment interpréter le voyant LNK/ACT ?

Le voyant LNK/ACT vert est allumé fixe lorsque le port est connecté à un réseau Ethernet actif. Il clignote lorsque des données sont transmises ou reçues. S'il est éteint, le port n'est pas connecté.

Quelle est la consommation électrique ?

La consommation maximale du ZYXEL GS-105B est de 3,7 Watts. L'alimentation externe fournie est de 5V DC / 1A.

Le switch peut-il être monté sur un mur ?

Le GS-105B est conçu pour une utilisation sur bureau. Il n'est pas prévu pour un montage mural. Installez-le sur une surface plane et stable, en veillant à ne pas obstruer les orifices de ventilation.

Que faire si la connexion réseau est lente ?

Vérifiez que tous les câbles sont correctement connectés et en bon état. Assurez-vous que vos appareils supportent la vitesse Gigabit. Réduisez la longueur des câbles si elle dépasse 100 m. Redémarrez le switch en le débranchant 10 secondes.

Le switch est-il compatible avec des appareils 10/100 Mbps ?

Oui, le GS-105B est rétrocompatible avec les normes 10BASE-T et 100BASE-TX. La négociation automatique ajuste la vitesse et le duplex de chaque port en fonction de l'appareil connecté.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également utiliser la fonction 'Question IA' pour obtenir de l'aide.

MODE D'EMPLOI GS-105B ZYXEL

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

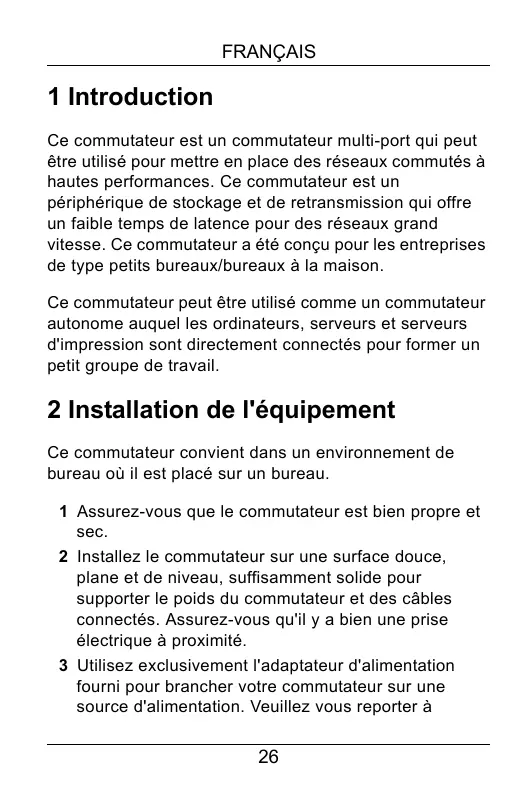

Ce commutateur est un commutateur multi-port qui peut être utilisé pour mettre en place des réseaux commutés à hautes performances. Ce commutateur est un périphérique de stockage et de retransmission qui offre un faible temps de latence pour des réseaux grand vitesse. Ce commutateur a été conçu pour les entreprises de type petits bureaux/bureaux à la maison.

Ce commutateur peut être utilisé comme un commutateur autonome auquel les ordinateurs, serveurs et serveurs d'impression sont directement connectés pour former un petit groupe de travail.

2 Installation de l'équipement

Ce commutateur convient dans un environnement de bureau où il est placé sur un bureau.

1 Assurez-vous que le commutateur est bien propre et sec.
2 Installez le commutateur sur une surface douce, plane et de niveau, suffisamment solide pour supporter le poids du commutateur et des câbles connectés. Assurez-vous qu'il y a bien une prise électrique à proximité.
3 Utilisez exclusivement l'adaptateur d'alimentation fourni pour brancher votre commutateur sur une source d'alimentation. Veuillez vous reporter à

l'étiquette de l'adaptateur d'alimentation pour de plus amples informations.

Ne pas obstruer les orifices de ventilation.

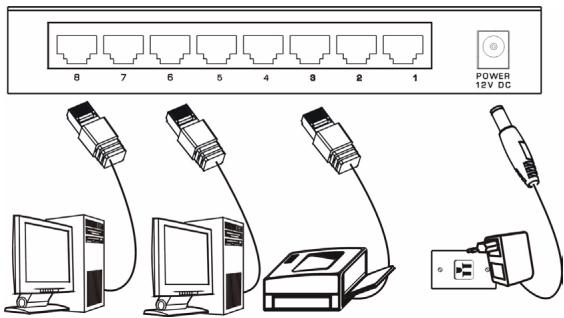

3 Connexion de l'équipement

Les ports alimentation et Ethernet sont situés sur le panneau arrière.

3.1 Connexion de l'alimentation

Connectez l'une des extrémités de l'adaptateur d'alimentation fourni sur le port alimentation sur le panneau arrière du commutateur et l'autre extrémité sur la source d'alimentation appropriée. Le voyant DEL PWR s'allume.

3.2 Ports à négociation automatique RJ-45

Le commutateur s'accompagne de 5 ou 8 ports RJ-45 10/100/1000M selon le modèle que vous avez choisi. Le fonction de négociation automatique permet au commutateur de détecter la vitesse de la transmission en réception et de s'ajuster en conséquence sans intervention manuelle. Il permet les transferts de données jusqu'à 10 Mbps, 100 Mbps ou 1000 Mbps en mode soit demi-duplex, soit duplex intégral selon votre réseau Ethernet.

3.3 Ports Ethernet Auto-crossover

Tous les ports sont auto-crossover, c'est-à-dire que ce sont des ports auto-MDIX (Media Dependant Interface Crossover), si bien que vous pouvez utiliser soit un câble Ethernet intermédiaire ou un câble Ethernet crossover pour la connexion de tous les ports Ethernet. Les ports auto-crossover déterminent automatiquement s'ils

doivent fonctionner comme ports crossover ou comme ports intermédiaires, de sorte que les câbles crossover permettent de connecter à la fois les ordinateurs et les interrupteurs/hubs.

Veuillez vous reporter à la section Spécifications du produit pour les types de câble réseau utilisés pour les différentes vitesses de connexion.

4 Voyants DEL du panneau avant

Les voyants DEL sur le panneau avant indiquent l'état en temps réel du commutateur.

VOYANT DEL	COULEUR	ETAT	DESCRIPTION
PWR	Vert	Allumé	Le commutateur est allumé et alimenté.
		Eteint	Le commutateur n'est pas alimenté.
LNK/ACT	Vert	Allumé	Le port est connecté à un réseau Ethernet.
		Clignota nt	Le port est en train de recevoir ou d'émettre des données.
		Eteint	Le port n'est pas connecté à un réseau Ethernet.

5 Spécifications du produit

Norme	IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab Gigabit Ethernet Fonctionnement IEEE802.3x Duplex intégral et contrôle de flux
Protocole	CSMA/CD
Technologie	Architecture de commutation stockage et retransmission
Taux de transfert	14,880 pps pour 10Mbps 148,800 pps pour 100Mbps 1,488,000 pps pour 1000Mbps
Connecteur	Cuivre 5/8 Gigabit : RJ-45 ; Auto-MDIX sur tous les ports
Adresse MAC	GS-105B: Table d'adresses 1K Mac GS-108B: Table d'adresses 8K Mac
Tampon mémoire	GS-105B: 104K Koctets GS-108B: 144K Koctets
Câble réseau(Jusqu'à 100m ou328 pieds)	10BASE-T : 100 2-paires UTP/STP Cat. 3,4,5100BASE-TX : 100 2-paires UTP/STP Cat. 5Cuivre Gigabit : 100 4-paires UTP/STP Cat.5
Plaque arrière	GS-105B: 10GbpsGS-108B: 16Gbps
Voyant DEL	Par port : LNK/ACTIONPar unité : PWR
Alimentation électrique	GS-105B: Alimentation externe CC 5V/1AGS-108B: Alimentation externe CC 12V/1A
Consommation électrique	GS-105A : 3,7 Watt (maximum)GS-108A : 6,12 Watt (maximum)
Température de mise en oeuvre	0° C à 40° C (32° F à 104° F)
Humidité de mise en oeuvre	10% à 90% (Sans condensation)
Dimensions	GS-105B: 121 x 75 x 26 mm (Long x Larg x Haut)GS-108B: 154.5 x 85 x 26 mm (Long x Larg x Haut)
EMI & Sécurité	FCC Classe A, CE
