GS-105B - Nätverksswitch ZYXEL - Gratis bruksanvisning och manual

Produkttyp	Gigabit nätverksswitch
Märke	ZYXEL
Modell	GS-105B
Nätverksstandarder	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab Gigabit Ethernet
Protokoll	CSMA/CD
Teknik	Lagring och vidarebefordran
Antal portar	5 RJ-45-portar 10/100/1000 Mbps
Auto-MDIX	Ja, på alla portar
MAC-adresstabell	1K
Buffertminne	104K oktetter
Bakplanets kapacitet	10 Gbps
Max överföringshastighet	1 488 000 paket/sekund (1000 Mbps)
LED-indikatorer	PWR (grön), LNK/ACT (grön) per port
Strömförsörjning	Extern, 5V DC / 1A
Strömförbrukning	3,7 W max
Driftstemperatur	0°C till 40°C
Driftsfuktighet	10% till 90% utan kondensation
Mått (L x B x H)	121 x 75 x 26 mm
Certifieringar	FCC Klass A, CE
Rekommenderad användning	Litet kontor / hemkontor
Installation	På en plan och hård yta med ventilation
Rengöring	Torr och mjuk trasa

Vanliga frågor - GS-105B ZYXEL

Hur ansluter jag ZYXEL GS-105B-switchen?

Anslut den medföljande strömadaptern till switch strömport och till ett eluttag. Anslut sedan dina enheter (datorer, servrar) till RJ-45-portarna med Ethernet-kablar. Portarna är auto-MDIX, så du kan använda raka eller korsade kablar.

Vad gör jag om PWR-indikatorn inte tänds?

Kontrollera att strömadaptern är korrekt ansluten till switchen och till ett fungerande eluttag. Testa med ett annat uttag eller en annan kompatibel adapter (5V/1A). Om problemet kvarstår kan switchen vara defekt.

Kan jag använda en korsad kabel?

Ja, alla portar på GS-105B är auto-MDIX, vilket gör att du kan använda både raka och korsade kablar. Switchen känner automatiskt av kabeltypen och justerar anslutningen.

Vilka kablar ska jag använda för Gigabit-anslutning?

För en 1000 Mbps-anslutning, använd Ethernet kablar av kategori 5 eller högre (Cat 5e, Cat 6) med 4 par. Maximal längd är 100 meter.

Hur tolkar jag LNK/ACT-indikatorn?

Den gröna LNK/ACT-indikatorn lyser fast när porten är ansluten till ett aktivt Ethernet-nätverk. Den blinkar när data sänds eller tas emot. Om den är släckt är porten inte ansluten.

Vad är strömförbrukningen?

Maximal strömförbrukning för ZYXEL GS-105B är 3,7 Watt. Den medföljande externa strömadaptern är 5V DC / 1A.

Kan switchen monteras på väggen?

GS-105B är designad för skrivbordsbruk. Den är inte avsedd för väggmontering. Installera den på en plan och stabil yta och se till att inte blockera ventilationsöppningarna.

Vad gör jag om nätverksanslutningen är långsam?

Kontrollera att alla kablar är korrekt anslutna och i gott skick. Se till att dina enheter stöder Gigabit-hastighet. Minska kabellängden om den överstiger 100 m. Starta om switchen genom att koppla bort den i 10 sekunder.

Är switchen kompatibel med 10/100 Mbps-enheter?

Ja, GS-105B är bakåtkompatibel med standarderna 10BASE-T och 100BASE-TX. Auto-förhandling justerar hastighet och duplex för varje port beroende på ansluten enhet.

Var hittar jag den fullständiga manualen?

Den fullständiga manualen finns att ladda ner gratis på notice-facile.com i PDF-format. Du kan också använda 'AI-fråga' funktionen för att få hjälp.

BRUKSANVISNING GS-105B ZYXEL

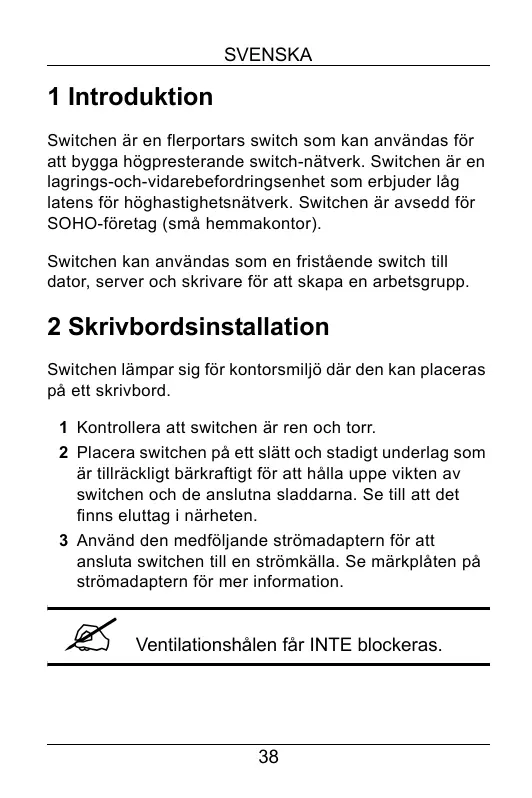

Switchen är en flerportars switch som kan användas för att bygga högpresterande switch-nätverk. Switchen är en lagrings-och-vidarebefordringsenhet som erbjuder låg latens för höghastighetsnätverk. Switchen är avsedd för SOHO-företag (små hemmakontor).

Switchen kan användas som en fristående switch till dator, server och skrivare för att skapa en arbetsgrupp.

2 Skrivbordsinstallation

Switchen lämpar sig för kontorsmiljö där den kan placeras på ett skrivbord.

1 Kontrollera att switchen är ren och torr.
2 Placera switchen på ett slätt och stadigt underlag som är tillräckligt bärkraftigt för att hålla uppe vikten av switchen och de anslutna sladdarna. Se till att det finns eluttag i närheten.
3 Använd den medföljande strömadaptern för att ansluta switchen till en strömkälla. Se märkplåten på strömadaptern för mer information.

Ventilationshålen får INTE blockeras.

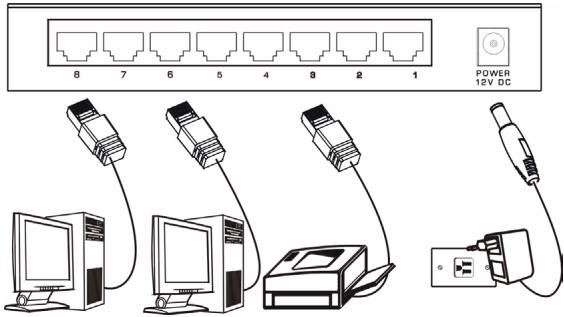

3 Anslutning på bakpanel

RJ-45-portarna och strömporten sitter på bakpanelen.

3.1 RJ-45 autoförhandlande portar

10Base-T/100Base-TX RJ-45-portarna är autoförhandlande och auto-crossover.

En autoförhandlande port kan detektera och justera till optimal Ethernet-hastighet (10/100Mpbs) och duplex-läge (full duplex eller halv duplex) för den anslutna enheten.

En auto-crossover (auto-MDI/MDI-X) port fungerar automatiskt med en rak (straight-through) eller korsad (crossover) Ethernet-sladd.

Se till att sladdlängden mellan anslutningarna inte överstiger 100 meter.

3.2 Ström

Använd den medföljande strömsladden för att ansluta switchen till en strömkälla.

4 Indikatorlampor

Indikatorlamporna på frontpanelen indikerar switchens realtidsstatus.

INDIKATORLA MPA	COLOR	STATUS	BESKRIVNING
PWR	Grön	På	Switchen är påslagen och tar emot ström.
		Av	Switch tar inte emot ström.
LINK/ ACT	Grön	På	Porten är ansluten till ett Ethernetnätverk.
		Blinkar	Porten tar emot eller överför data.
		Av	Porten är inte ansluten till ett Ethernet-nätverk.

5 Produktspecifikationer

Standard	IEEE802.3 10BASE-T EthernetIEEE802.3u 100BASE-TX Fast EthernetIEEE802.3ab Gigabit EthernetIEEE802.3x full duplex-drift och flödeskontroll
Protokoll	CSMA/CD
Teknologi	Lagrings-och-vidarebefordings-switcharkitektur
Datavidarebefodrings- hastighet	14880 pps för 10Base-T (Ethernet)1488000 pps för 100Base-T (Fast Ethernet)148800 pps för 1000Base-T (Gigabit Ethernet)
Anslutning	RJ-45; Auto-MDIX på alla portar
MAC-adress	GS-105B: 1K MAC-adresstabellGS-108B: 8K MAC-adresstabell
Minnesbuffert	GS-105B: 104 KBGS-108B: 144 KB
Nätverkssladd (upp till 100 m)	10BASE-T: 100 2-parig UTP/STP kat. 3, 4, 5100BASE-TX: 100 2-parig UTP/STP kat. 5Gigabit koppar: 100W 4-parig UTP/STP kat. 5
Bakplan	GS-105B: 10 GbpsGS-108B: 16 Gbps
Indikatorlampa	Per port: LINK/ACTPer enhet: PWR
Strömkälla	GS-105B: Extern DC 5V/1AGS-108B: Extern DC 12V/1A
Temperatur	Drift: 0 C till 40 C
Luftfuktighet	Drift: 10 % till 90 % (icke-kondens)
MåttL x B x H (mm)	GS-105B: 121 x 75 x 26GS-108B: 154.5 x 85 x 26
EMI & Säkerhet	FCC-klass A, CE
