這是甲類的資訊產品，在居住的環境使用時，
可能造成射頻干擾，在這種情況下，
使用者會被要求採取某些適當的對策.

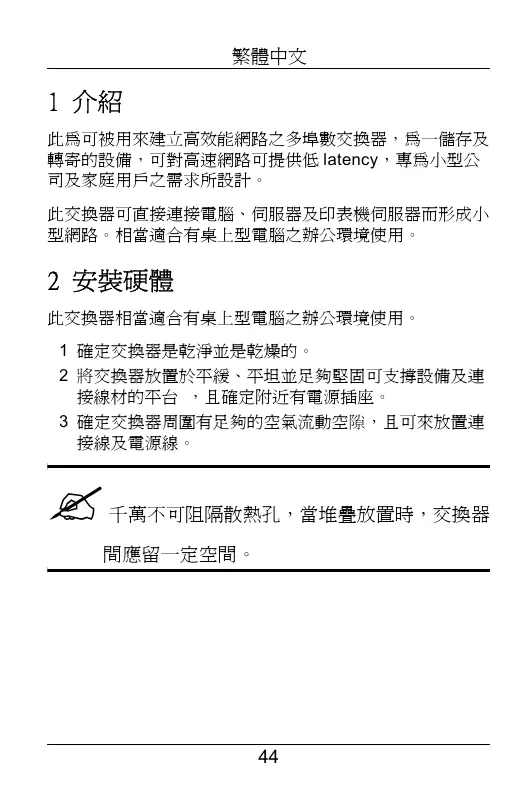

此為可被用來建立高效能網路之多埠數交換器，為一儲存及轉寄的設備，可對高速網路可提供低 latency，專為小型公司及家庭用戶之需求所設計。
此交換器可直接連接電腦、伺服器及印表機伺服器而形成小型網路。相當適合有桌上型電腦之辦公環境使用。
2 安裝硬體
此交換器相當適合有桌上型電腦之辦公環境使用。
1 確定交換器是乾淨並是乾燥的。
2 將交換器放置於平緩、平坦並足夠堅固可支撐設備及連接線材的平台，且確定附近有電源插座。
3 確定交換器周圍有足夠的空氣流動空隙，且可來放置連接線及電源線。
千萬不可阻隔散熱孔，當堆疊放置時，交換器間應留一定空間。

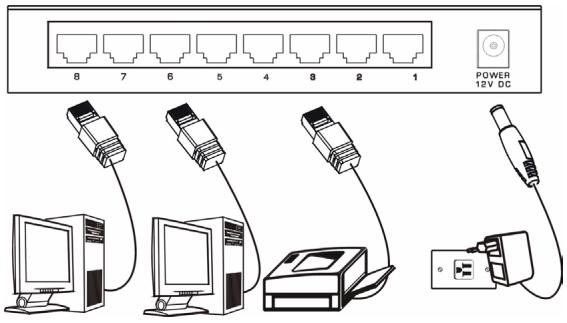

3 後背板之連接
RJ-45 網路埠及電源輸入孔位於交換器之背板。
將電源轉接器一端接至市電插座，另一端接至交換器之後背板。此時，電源指示燈會正常顯示。
3.2 RJ-45 埠自動偵測
依你所購買的交換器而有 5 埠或 8 埠 10/100/1000M RJ-45 連接埠。而自動偵測的功能讓交換器在不需要手動設定下，能針對所連接之傳輸速率自動更換至相對應之速率。不論是在全雙工或半雙工下，它將依你的乙太網路環境自動調整至 10Mbps、100Mbps 或 1000Mbps 資料傳輸速率。
3.3 自動跳線埠
當連接至電腦或 hub 時，不論你使用何種網路線，每埠均支援 Auto MDI/MDIX 自動偵測直跳線功能。
4 前面板燈號
你可由前面板上燈號之指示，得知交換器現況。
| 燈號 | 顏色 | 狀態 | 定義 |
| PWR | 綠色 | 恆亮 | 交換器是啟動的且正在接收資料 |
| 不亮 | 交換器電源未開 | ||
| LK/ACT | 綠色 | 恆亮 | 此埠有連接乙太網路 |
| 閃爍 | 此埠正在接收或傳送資料 | ||
| 不亮 | 此埠未連接乙太網路 |
5 產品規格
| 標準 | IEEE 802.3 10BASE-T EthernetIEEE 802.3u 100BASE-TX Fast EthernetIEEE 802.3ab Gigabit EthernetIEEE802.3x 全雙工流量控制 |
| 通信協定 | CSMA/CD |
| 技術 | 儲存再轉遞交換架構 |
| 傳輸速率 | 10Mbps 可達 14,880 pps100Mbps 可達 148,800 pps1000Mbps 可達 1,488,000 pps |
| 接頭 | 5/8 Gigabit Copper: RJ-45; 所有的埠均支援 Auto-MDIX |
| MAC 位址 | GS-105B: 1K MAC 位址表GS-108B: 8K MAC 位址表 |
| 緩衝記憶體 | GS-105B: 104K 位元組GS-108B: 144K 位元組 |
| 網路線(最長可至 100 公尺或 328 英呎) | 10BASE-T: 100Ω 2 對雙絞線 UTP/STPCat. 3, 4, 5100BASE-TX: 100Ω 2 對雙絞線 UTP/STPCat. 5Gigabit 銅線: 100Ω 4 對雙絞線 UTP/STP Cat. 5 |
| 背板 | GS-105B: 10GbpsGS-108B: 16Gbps |
| 燈號 | 每埠: LNK/ACT每單位: PWR |
| 電源供應 | GS-105B: 電源 DC 5V/1AGS-108B: 電源 DC 12V/1A |
| 功率消耗 | GS-105B: 3.7 瓦 (最大)GS-108B: 6.12 瓦 (最大) |
| 工作溫度 | 0°C to 40°C (32°F to 104°F) |
| 工作濕度 | 10% to 90% (Non-condensing) |
| 外觀尺寸 | GS-105B: 121 x 75 x 26 mm(長x寬x高)GS-108B: 154.5 x 85 x 26 mm(長x寬x高) |
| 安規 | FCC Class A, CE |
