用户手册 GS-4012F ZYXEL

本快速安裝手冊僅提供合勤乙太交換器之說明。本快速安裝手冊之說明圖僅供參考。

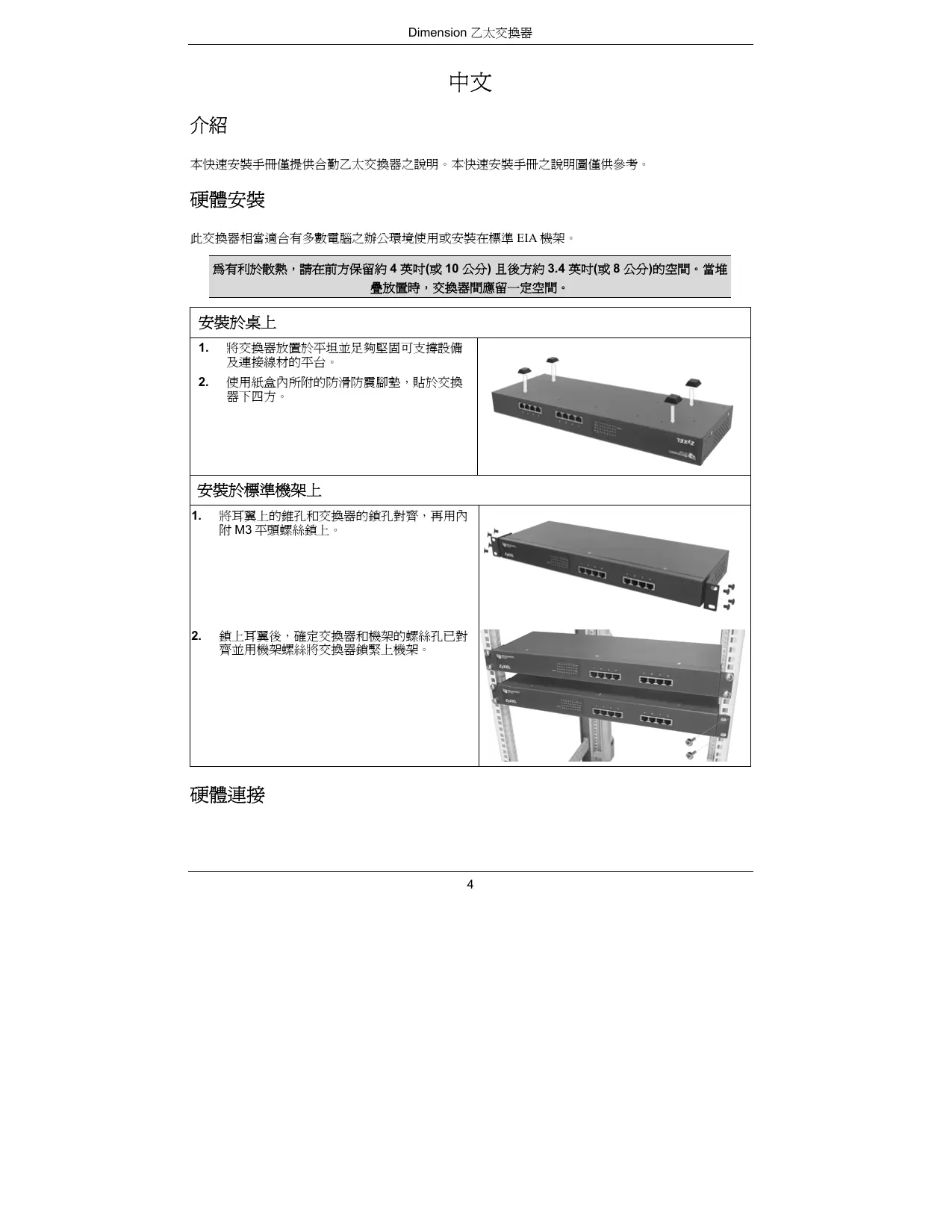

硬體安裝

此交换器相當適合有多數電腦之辦公環境使用或安裝在標準EIA機架。

爲有利於散熱，請在前方保留約4英吋(或10公分)且後方約3.4英吋(或8公分)的空間。當堆疊放置時，交換器間應留一定空間。

安装於桌上

1. 將交換器放置於平坦並足夠堅固可支撐設備及連接線材的平台。
2. 使用紙盒內所附的防滑防震腳墊，貼於交換器下四方。

安裝於標準機架上

1. 將耳翼上的錐孔和交換器的鎖孔對齊，再用內附M3平頭螺絲鎖上。

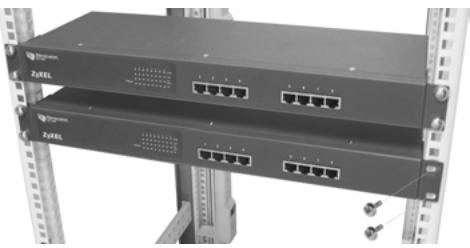

1. 鍾上耳翼後，確定交換器和機架的螺絲孔已對齊並用機架螺絲將交換器鎖緊上機架。

硬體連接

自動偵測及自動交換的 RJ-45 垛

本交換器 RJ-45 場均爲自動偵測及自動交換埠。自動偵測的功能讓交換器在不需要手動設定下，能針對所連接之傳輸速率自動更換至相對應之速率。不論是在全雙工或半雙工下，它將依你的乙太網路環境自動調整至 10Mbps、100Mbps 或 1000Mbps 資料傳輸速率 (高速乙太交換器不支援 10Mbps 資料傳輸速率)。自動交換的功能讓交換器在不需要變更乙太網路設定下，自動選擇正向連接或反向連接，方便連接至個人電腦或串接至另一部交換器。

網路線種類

請使用 UTP 或 STP 网路線來連接 RJ-45 場。

請確定網路連接線不可超過100公尺(328英尺)

以下的表格叙述了適用各種不同的連線速度的網路線。

Table 1 網路線種類

連線速度	網路線種類
10Mbps	100Ω 2-pair UTP/STP Category 3,4 or 5
100Mbps	100Ω 2-pair UTP/STP Category 5
1000Mbps	100Ω 4-pair UTP/STP Category 5

當網路線和電源接上時，如有資料傳輸 LNK/ACT 指示燈會閃示。

電源之連接

將電源轉接器一端接至電插座，另一端接至交換器之後背板。此時，電源指示燈會正常顯示。

控制埠 (只提供給可設定交換器)

如你的交换器有附控制埠，你可以透過終端機模擬程式控制你的交換器。將控制埠接連線9孔公頭端接在交換器，接連線另一端接於個人電腦的串列埠(COM1, COM2或其它COM埠)。設定下列的連接參數於終端機模擬程式：

VT100終端模擬
每秒傳輸位元9600
無檢查同位，每份資料含8個資料位元，1個停止位元
無流量控制

問題排除

問題	問題排除
當電源接上時所有指示燈無顯示。	請確定您已使用內附電源轉接器接至交換器並開啓電源。 如持續無法開啓交換器請通知購買之廠商。
當網路線和電源接上時LNK/ACT指示燈無顯示。	請確定您已開啓交換器並使用網路線接上一台電腦。 請確定此電腦的網路卡運作正常。 請確定網路連接線沒有超過100公尺(328英呎)
