MANUALE UTENTE GS-4012F ZYXEL
La guida utente è generalizzata per tutti gli switch Ethernet ZyXEL. Il suo prodotto potrebbe essere differente rispetto alle illustrazioni seguenti.

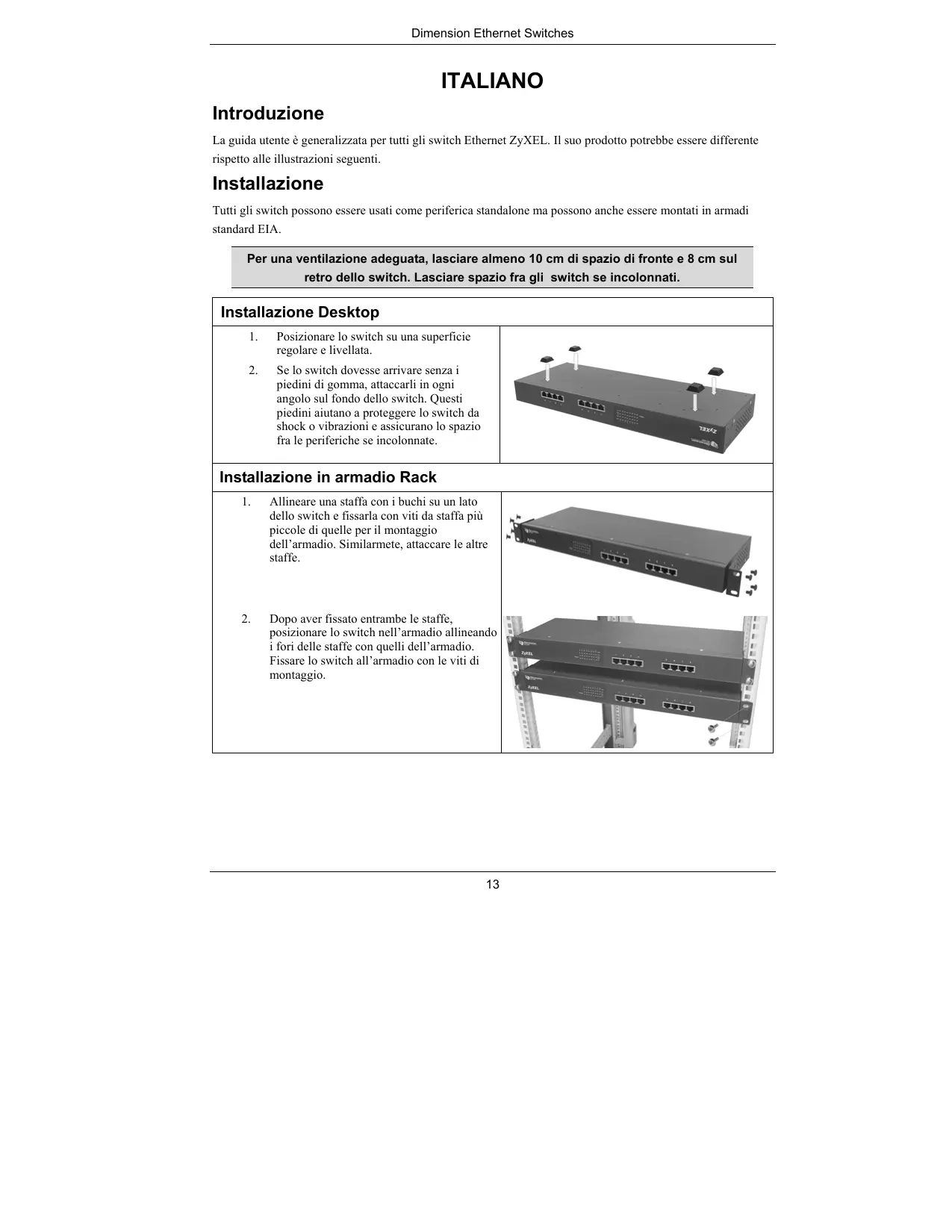

Installazione
Tutti gli switch possono essere usati come periferica standalone ma possonoanche essere montati in armadi standard EIA.
Per una ventilazione adeguata, lasciare almeno 10 cm di spazio di fronte e 8 cm sul retro dello switch. Lasciare spazio fra gli switch se incolonnati.
Installazione Desktop
- Posizione are lo switch su una superficie regolare e livellata.
- Se lo switch dovesse arrivare nelle i piedini di gomma, attaccarli in agli angolo sul fondo dello switch. Questi piedini aiutano a proteggere lo switch da shock o vibrazioni e assicurano lo spazio fra le periferiche se incolonnate.
Installazione in armadio Rack
- Allineare una staffa con i buchi su un lato dello switch e fissarla con viti da staffa più piccole di quella per il montaggio dell'armadio. Similarmete, attaccare le autres staffe.

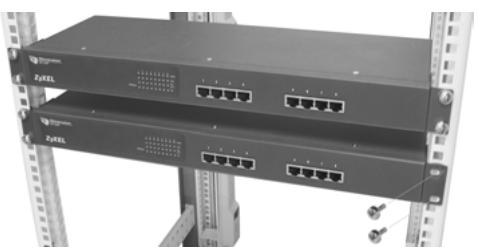

- Dopo aver fissato entrambé le staffe, posizionare lo switch nell'armadio allineando i fori delle staffe con quelli dell'armadio. Fissare lo switch all'armadio con le viti di montaggio.
Collegamenti Hardware
Porte RJ-45 Auto-negozianti e Auto-invertenti
Le portodello switch sono auto-negozianti e auto-invertenti. A seconda del modello, le portospoono essere di tipo Fast Ethernet (10/100 Mbps) o Gigabit (10/100/1000 Mbps). Le portelauto-negozianti, inoltre, riconoscono automaticamente la velocità di trasmissione dati e supportano sua la modalità di trasferimento dati half duplex (solo 10/100 Mbps) sua full duplex. Auto-invertente significha che lo switch peutessere collegato ad un computer o a hub utilizzando sua un cavo Ethernet "dritto" che uno "crossover" (incrociato).
Cavi di rete
Si possono usare cavi a coppi incrociata non schermati (UTP) o a coppi incrociata schermati (STP) per port RJ-45. Assicurarsi che la lunghezza dei cavi fra i collegamenti non superi 100 metri. La seguente tabella descrive i tipi di cavi di rete usati per le diverse velocità di collegamento.
Tavola 1 Tipi di cavo di rete
| VELOCITA' | TIPI DI CAVO DI RETE |
| 10Mbps | 100Ω 2-pair UTP/STP Categoria 3,4 or 5 |
| 100Mbps | 100Ω 2-pair UTP/STP Categoria 5 |
| 1000Mbps | 100Ω 4-pair UTP/STP Categoria 5 |
Il LED LNK/ACT dovrebbe illuminarsi quando i dati iniziano ad essere trasmessi fra lo switch e le periferiche collegate.
Collegamenti di Alimentazione
Collegare un capo del cavo di alimentazione fornito o del trasformatore ad una presa di currente adatta. Il LED PWR dovrebbe accendersi se lo switch viene alimentato.
Porta Console (Solo Switch programmabili)
Se lo switch ha una porta console, si può usare un emulatorati di controllo locale. Collegare il capo maschio 9-pin del cavo console alla porta console dello switch. Collegare il capo femmina alla porta seriale (COM1, COM2 o altre porte COM) del computer. Configurare il computertramite un software di emulazione di terminale con i seguenti parametri:
Emulazione di terminale VT100
9600 bps
Nessuna parità, 8 bit dati, 1 bit di stop
Nessun controlo di flusso
Analisi dei guasti
| PROBLEMIA | AZIONE CORREYTIVA |
| Nessun LED si accende quando viene collegata l'alimentazione. | Verificare che l'adattatore fornito o il cavo di alimentazione dello switch sia collegato alla presa di corrente. Se il problema persistsiste, potrebbe trattarsi di un guasto hardware. Contatti il suo rivenditore. |
| Il LED LNK/ACT non si accende o lampeggia quando viene collegata una periferica. | Verificare che la periferica collegata sia accesa e correttamente collegata allo switch. Inoltre, assicurarsi che la scheda di rete sia attiva con i dispositivi collegati. Verificare che i cavi di rete non superino i 100 metri. |
