GS-108B - Switch di rete ZYXEL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Switch di rete non gestibile Gigabit
Modello	GS-108B
Marca	ZYXEL
Numero di porte	8 porte RJ-45 10/100/1000 Mbps
Funzioni principali	Auto-negoziazione, Auto-MDIX, controllo di flusso IEEE 802.3x, store-and-forward
Alimentazione	Adattatore di rete esterno 12V CC / 1A
Consumo elettrico	6,12 Watt massimo
Indicatori LED	PWR (alimentazione), LNK/ACT (per porta)
Dimensioni (L x P x A)	154,5 x 85 x 26 mm
Temperatura operativa	0°C a 40°C
Umidità operativa	10% a 90% (senza condensa)
Standard	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab Gigabit Ethernet
Sicurezza e conformità	FCC Classe A, CE
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o liquidi.
Installazione	Posizionare su una superficie piana e stabile, non ostruire le aperture di ventilazione.

Domande frequenti - GS-108B ZYXEL

Come collegare l'alimentazione dello switch GS-108B ?

Collegare l'adattatore di rete fornito (12V CC / 1A) alla porta di alimentazione sul retro dello switch, quindi inserirlo in una presa elettrica. L'indicatore PWR si accende in verde.

Quali tipi di cavi utilizzare per le porte Ethernet ?

Tutte le porte sono Auto-MDIX, quindi è possibile utilizzare indifferentemente un cavo diritto o un cavo incrociato. Per una connessione Gigabit, utilizzare un cavo UTP/STP Categoria 5 o superiore, con 4 coppie.

Come interpretare gli indicatori LED del pannello frontale ?

L'indicatore PWR verde indica che lo switch è alimentato. Per ogni porta, l'indicatore LNK/ACT verde fisso significa che un collegamento è stabilito, e lampeggiante indica attività di rete (invio/ricezione dati).

Qual è la velocità massima di trasferimento del GS-108B ?

Ogni porta supporta fino a 1000 Mbps (1 Gbps) in full duplex. La velocità di trasferimento massima è di 1 488 000 pacchetti al secondo per la modalità 1000 Mbps.

Posso utilizzare lo switch con dispositivi 10/100 Mbps ?

Sì, il GS-108B è retrocompatibile. Le porte eseguono una auto-negoziazione per adattarsi alla velocità del dispositivo connesso (10, 100 o 1000 Mbps) e alla modalità duplex.

Qual è la temperatura ambiente raccomandata per il funzionamento ?

Lo switch può funzionare in un intervallo di temperatura compreso tra 0°C e 40°C. Evitare di esporlo a temperature estreme o alla luce diretta del sole.

Quanti indirizzi MAC può gestire il GS-108B ?

La tabella degli indirizzi MAC può memorizzare fino a 8 000 voci (8K), consentendo di gestire un gran numero di dispositivi sulla rete.

Come pulire lo switch ?

Scollegare l'alimentazione prima di qualsiasi pulizia. Utilizzare un panno morbido e asciutto per pulire la superficie. Non utilizzare mai liquidi, aerosol o prodotti abrasivi.

Lo switch è compatibile con i cavi in rame ?

Sì, tutte le porte sono in rame RJ-45. Per una distanza massima di 100 metri, utilizzare cavi UTP/STP di categoria appropriata.

Cosa fare se l'indicatore PWR non si accende ?

Verificare che l'adattatore di rete sia correttamente collegato allo switch e a una presa funzionante. Provare un altro cavo di alimentazione se possibile. Se il problema persiste, contattare il supporto tecnico.

MANUALE UTENTE GS-108B ZYXEL

Il commutatore è un commutatore a più porte che può essere utilizzato per costruire reti commutate ad alte prestazioni. Il commutatore è un dispositivo di memorizzazione e ritrasmissione che offre Bassa latenza per reti ad alta velocità. Il commutatore è progettato per imprese (domestiche ed i piccoli uffici) SOHO.

Il commutatore può essere utilizzato come commutatore autonomo al quale sono collegati computer, server e server di stampa direttamente da un piccolo gruppo di lavoro.

2 Installazione dell'hardware

Il commutatore è adatto per ambienti in cui può essere collocato su di una scrivania.

1 Assicurarsi che il commutatore sia pulito ed asciutto.
2 Collocare il commutatore su di una superficie liscia, piatta e solida in grado di所提供 rare il peso del commutatore e dei cavi collegati. Assicurarsi che nelle vicinanzi ci sua una presa di corrente.
3 Utilizzato solamente l'adattatore di corrente fornito per collegare il commutatore alla presa di corrente. Fare riferimento all'etichetta sull'adattatore di corrente per maggiori informazioni.

Non bloccare le aperture di ventilazione.

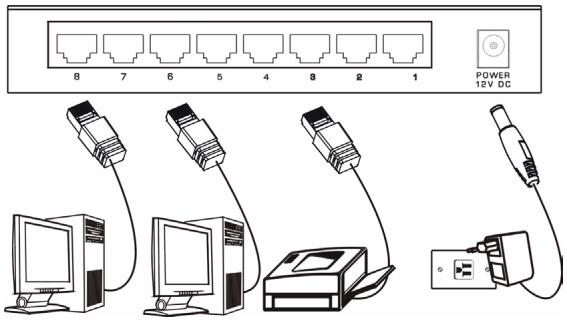

3 Collegamento dell'hardware

La porta d'alimentazione e le porte Ethernet si trovano sul pannello posteriori.

3.1 Collegamento dell'alimentazione

Collegare una estremità dell'adattatore di corrente fornito nella porta d'alimentazione sul pannello posteriore del commutatore, e l'altra estremità nella presa di corrente appropriata. Il LED d'alimentazione (PWR) si accende.

3.2 Porte auto-negozianti RJ-45

Il commutatore è dotato di 5 o 8 porte 10/100/1.000M RJ-45, in base al modello. La funzione di auto-negozazione consente al commutatore di rilevare la velocità della trasmissione in entrata e di regolarsi in modo appropriato alla interventi manuali. Consente velocità di trasferimento dati di 10 Mbps, 100 Mbps o 1.000 Mbps in modalità sa Half Duplex sa Full Duplex, in base alla rete Ethernet.

3.3 Porte auto-permutanti Ethernet

Tutte le porte sono auto-permutanti,cisione portex MDIX (Media Dependent Interface Crossover);quindi si potuutilizzare sua un cavo Ethernet diretto,sa un cavo Ethernet incrociato per il collegamento di tutte le porte Ethernet.

Le porte auto-permutanti rilevano automaticamente se devono funzionare come porte d'incrocio o porte dirette, quando i cavi incrociati possono collegare sia i computer saia i commutatori / hub.

Fare riferimento alla sezione Specifiche del prodotto per quanto riguarda i tipi di cavi di rete utilizzati per le varie velocità dei collegamenti.

4 LED del pannello frontale

I LED sul pannello frontale indicano lo stato in tempo reale del commutatore.

LED	COLORE	STATO	DESCRIZIONE
PWR	Verde	Acceso	Il commutatore è attivo e riceve alimentazione.
		Spento	Il commutatore non riceve alimentazione.
LNK/ACT	Verde	Acceso	La porta è collegata ad una rete Ethernet.
		Lampeggia nte	La porta sta ricevendo o trasmettendo dati.
		Spento	La porta non è collegata ad una rete Ethernet.

5 Specifiche del prodotto

Standard	Ethernet 10BASE-T IEEE 802.3, Fast Ethernet IEEE 802.3u 100BASE-TX Ethernet Gigabit IEEE 802.3ab Funzionamento IEEE 802.3x in Full Duplex e Controllo del flusso
Protocollo	CSMA/CD
Tecnologia	Architetura di commutazione a memorizzazione e ritrassimione
Velocità di trasferimento	14.880 pps per 10Mbps 148.800 pps per 100Mbps 1.488.000 pps per 1000Mbps
Connettore	Gigabit Copper 5/8: RJ-45; Auto-MDIX su tutte le porte
Indirizzo MAC	GS-105B: Tavola indirizzo MAC 1K GS-108B: Tavola indirizzo MAC 8K
Buffer di memoria	GS-105B: 104 KB GS-108B: 144 KB
Cavo di rete (fino a 100m o 328 piedi)	10BASE-T: 100Ω 2 coppie UTP/STP; categoria 3, 4, 5 100BASE-TX: 100Ω 2 coppie UTP/STP; categoria 5 Gigabit Copper: 100Ω 4 coppie UTP/STP; categoria 5
Backplane	GS-105B: 10Gbps GS-108B: 16Gbps
LED	Per le porte: LNK/ACT Per l'unità: PWR
Alimentazione	GS-105B: Alimentazione esterna CD 5V/1A° GS-108B: Alimentazione esterna CD 12V/ 1A°
Consumo energetico	GS-105B: 3,7 Watt (massimo)GS-108B: 6,12 Watt (massimo)
Temperatura operativa	da 0° C a 40° C (da 32° F a 104° F)
Umidità operative	dal 10% al 90% (senza condensa)
Dimensioni	GS-105B: 121 x 75 x 26 mm (larghezza x profondità x altezza)GS-108B: 154.5 x 85 x 26 mm (larghezza x profondità x altezza)
EMI e Sicurezza	FCC Class A, CE
