GS-108B - Netzwerk-Switch ZYXEL - Kostenlose Bedienungsanleitung

Produkttyp	Nicht verwaltbarer Gigabit-Switch
Modell	GS-108B
Marke	ZYXEL
Anzahl der Ports	8 Ports RJ-45 10/100/1000 Mbps
Hauptfunktionen	Auto-Negotiation, Auto-MDIX, Flusskontrolle IEEE 802.3x, Store-and-Forward
Stromversorgung	Externes Netzteil 12V DC / 1A
Stromverbrauch	6,12 Watt maximal
LED-Anzeigen	PWR (Strom), LNK/ACT (pro Port)
Abmessungen (B x T x H)	154,5 x 85 x 26 mm
Betriebstemperatur	0°C bis 40°C
Luftfeuchtigkeit (Betrieb)	10% bis 90% (nicht kondensierend)
Normen	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab Gigabit Ethernet
Sicherheit und Konformität	FCC Klasse A, CE
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden oder flüssigen Reinigungsmittel verwenden.
Installation	Auf einer ebenen, stabilen Oberfläche platzieren, Lüftungsschlitze nicht blockieren.

Häufig gestellte Fragen - GS-108B ZYXEL

Wie schließe ich die Stromversorgung des GS-108B an?

Schließen Sie das mitgelieferte Netzteil (12V DC / 1A) an die Stromversorgungsbuchse auf der Rückseite des Switches an und stecken Sie es in eine Steckdose. Die PWR-LED leuchtet grün.

Welche Kabeltypen sollten für die Ethernet-Ports verwendet werden?

Alle Ports sind Auto-MDIX, daher können Sie sowohl ein gerades als auch ein gekreuztes Kabel verwenden. Für eine Gigabit-Verbindung verwenden Sie ein UTP/STP-Kabel der Kategorie 5 oder höher mit 4 Adernpaaren.

Wie interpretiere ich die LED-Anzeigen auf der Vorderseite?

Die grüne PWR-LED zeigt an, dass der Switch eingeschaltet ist. Bei jedem Port bedeutet eine konstante grüne LNK/ACT-LED, dass eine Verbindung besteht, und blinken zeigt Netzwerkaktivität (Senden/Empfangen von Daten) an.

Was ist die maximale Übertragungsgeschwindigkeit des GS-108B?

Jeder Port unterstützt bis zu 1000 Mbps (1 Gbps) im Vollduplex-Modus. Die maximale Übertragungsrate beträgt 1.488.000 Pakete pro Sekunde im 1000-Mbps-Modus.

Kann ich den Switch mit 10/100 Mbps Geräten verwenden?

Ja, der GS-108B ist abwärtskompatibel. Die Ports führen eine Auto-Negotiation durch, um sich der Geschwindigkeit (10, 100 oder 1000 Mbps) und dem Duplexmodus des angeschlossenen Geräts anzupassen.

Was ist die empfohlene Umgebungstemperatur für den Betrieb?

Der Switch kann in einem Temperaturbereich zwischen 0°C und 40°C betrieben werden. Vermeiden Sie extreme Temperaturen oder direkte Sonneneinstrahlung.

Wie viele MAC-Adressen kann der GS-108B verwalten?

Die MAC-Adresstabelle kann bis zu 8.000 Einträge (8K) speichern, was die Verwaltung einer großen Anzahl von Geräten im Netzwerk ermöglicht.

Wie reinige ich den Switch?

Trennen Sie vor der Reinigung die Stromversorgung. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Flüssigkeiten, Sprays oder scheuernde Reinigungsmittel.

Ist der Switch mit Kupferkabeln kompatibel?

Ja, alle Ports sind Kupfer-RJ-45. Für eine maximale Entfernung von 100 Metern verwenden Sie UTP/STP-Kabel der entsprechenden Kategorie.

Was tun, wenn die PWR-LED nicht leuchtet?

Überprüfen Sie, ob das Netzteil richtig am Switch und an einer funktionierenden Steckdose angeschlossen ist. Versuchen Sie ggf. ein anderes Stromkabel. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support.

BEDIENUNGSANLEITUNG GS-108B ZYXEL

Der Switch ist ein Multiport-Switch, der zum Aufbau geschalteter Hochleistungsnetzwerke eingesetzt werden kann. Der Switch ist ein Teilstrecken-Gerät („Store and forward“) der geringe Latenz für

Hochgeschwindigkeitsnetzwerkanwendungen bietet. Der Switch wurde für SOHO-Anwendungen (kleine Buro- und Heimanwendungen) entwickelt.

Der Switch kann als selbständiger Switch eingesetzt werden, an den Computer, Server und Druckserver zur Bildung einer kleinen Arbeitsgruppe direkt angeschlossen werden.

2 Hardware-Installation

Der Switch eignet sich für Bäuromgebungen und kann auf einem Schreibtisch platziert werden.

1 Vergewissern Sie sich, dass der Switch sauber und trocken ist.
2 Setzen Sie den Switch auf eine glatte, waagerechte Oberfläche, die stabil genug ist, den Switch und die angeschlossenen Kabel zu tragen. Vergewissemn Sie sich, dass sich eine Steckdose in der Höhe befindet.
3 Verwenden Sie nur das mitgelieferte Netzteil, um ihren Switch mit einer Stromquelle zu verbinden. Das Typenschild des Netzteils bietet Ohnen weitere Informationen.

Blockieren Sie nicht die Beluftungsöffnungen.

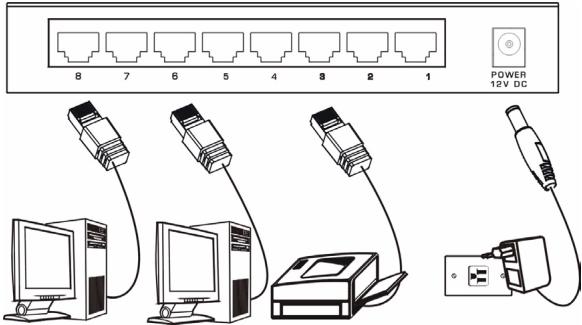

3 Hardware-Anschluss

Die Stromversorgungs- und Ethernet-Anschlüsse befinden sich auf der Rückseite.

3.1 Stromanschluss

Verbinden Sie ein Ende des mitgelieferten Netzeils mit dem Stromanschluss auf der Rückseite des Switches, das andere Ende mit einer geeigneten Stromquelle. Die PWR-LED leuchtet auf.

Der Switch wird mit 5 oder 8 10/100/1000M RJ45-Ports gefeliefert, je nach Modell Ihres Switchs. Die Auto-negotiation-Funktion ermöglich dem Switch, die Geschwindigkeit ankommender Übertragungen zu erkennen und sich ohne manuellen Eingriff darauf einzustellen. Sie erlaubt Datenübertragung mit 10 Mbps, 100 Mbps oder 1000 Mbps im Halb- oder Vollduplexmodus, abhängig von Ihrem Ethernet-Netzwerk.

Samtliche Ports sind als Auto-crossover-Ports, sondern als Auto-MDIX-Ports (Media Dependent Interface Crossover) ausgelegt - also konnen Sie entweder durchkontaktierte oder gekreuzte (Crossover) Ethernetkabel für alle Ethernetportverbindungen benutzen. Auto-crossover-Ports erkennen automatisch, ob sie als Crossover- oder als Direkt-Ports arbeiten müssen, daß konnen Sie Crossover-Kabel sowohl zum Anschluss von Computern als auch zum Anschluss von Switches / Hubs verwenden.

Eine Übersicht über die für verschiedene Verbindungsgeschwindigkeiten einsetzbaren Kabeltypen finden Sie im Abschnitt Produktspezifikationen.

4 Frontplatten-LEDs

Die LEDs an der Frontplatte zeigen den Echtzeit-Staus des Switchs an.

LED	FARBE	STATUS	BESCHREIBUNG
PWR	Grün	An	Der Switch ist eingeschaltet und wird mit Strom versorgt.
		Aus	Der Switch wird nicht mit Strom versorgt.
LNK/ACT	Grün	An	Der Port ist mit einem Ethernet-Netzwerk verbunden.
		Blinken	Der Port empfängt oder sendet Daten.
		Aus	Der Port ist nicht mit einem Ethernet-Netzwerk verbunden.

5 Produktspezifikationen

Standard	IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab Gigabit Ethernet IEEE802.3x mit Vollduplexbetrieb und Flusskontrolle
Protokoll	CSMA/CD
Technologie	Store-and-Forward switching-Architektur
Transferrate	14.880 pps bei 10 Mbps 148.800 pps bei 100 Mbps 1.488.000 pps bei 1000 Mbps
Anschluss	5/8 Gigabit-Kupfer: RJ-45; Auto-MDIX an allen Ports
MAC-Adresse	GS-105B: 1K Mac-Adresstabelle GS-108B: 8K Mac-Adresstabelle
Speicherpuffer	GS-105B: 104 KB GS-108B: 144 KB
Netzwerkkelb (bis 100 m)	10BASE-T: 100 Ω 2-adrig UTP / STP Cat. 3, 4, 5 100BASE-TX: 100 Ω 2-adrig UTP / STP Cat. 5 Gigabit-Kupfer: 100 Ω 4-adrig UTP / STP Cat. 5
Bus-Leiterplatte	GS-105B: 10 Gbps GS-108B: 16 Gbps
LED	Pro Port: LNK/ACT Pro Gerät: PWR
Stromversorgung	GS-105B: Externe Stromversorgung, 5 V Gleichstrom / 1 A GS-108B: Externe Stromversorgung, 12 V Gleichstrom / 1 A
Stromverbrauch	GS-105B: 3,7 Watt (maximal)GS-108B: 6,12 Watt (maximal)
Betriebstermperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Abmessungen	GS-105B: 121 x 75 x 26 mm (L x B x H)GS-108B: 154.5 x 85 x 26 mm (L x B x H)
EMI & Sicherheit	FCC Klasse A, CE
