GS-108B - Nätverksswitch ZYXEL - Gratis bruksanvisning och manual

Produkttyp	Ohanterad Gigabit-nätverksswitch
Modell	GS-108B
Märke	ZYXEL
Antal portar	8 portar RJ-45 10/100/1000 Mbps
Huvudfunktioner	Auto-förhandling, Auto-MDIX, IEEE 802.3x flödeskontroll, lagring och vidarebefordran
Strömförsörjning	Extern nätadapter 12V DC / 1A
Strömförbrukning	6,12 Watt max
LED-indikatorer	PWR (ström), LNK/ACT (per port)
Mått (B x D x H)	154,5 x 85 x 26 mm
Driftstemperatur	0°C till 40°C
Driftsfuktighet	10% till 90% (ingen kondens)
Standarder	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab Gigabit Ethernet
Säkerhet och överensstämmelse	FCC klass A, CE
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Använd inte slipande eller flytande rengöringsmedel.
Installation	Placera på en plan och stabil yta, blockera inte ventilationsöppningarna.

Vanliga frågor - GS-108B ZYXEL

Hur ansluter jag strömmen till switchen GS-108B?

Anslut den medföljande nätadaptern (12V DC / 1A) till strömporten på baksidan av switchen och anslut den sedan till ett eluttag. PWR-indikatorn lyser grönt.

Vilka typer av kablar ska användas för Ethernet-portarna?

Alla portar är Auto-MDIX, så du kan använda både rak och korsad kabel. För Gigabit-anslutning, använd en UTP/STP-kabel av kategori 5 eller högre, med 4 par.

Hur tolkar jag LED-indikatorerna på frontpanelen?

Grön PWR-indikator visar att switchen är påslagen. För varje port indikerar fast grön LNK/ACT-indikator att en länk är etablerad, och blinkande indikerar nätverksaktivitet (sändning/mottagning av data).

Vilken är maximal överföringshastighet för GS-108B?

Varje port stöder upp till 1000 Mbps (1 Gbps) i full duplex. Maximal överföringshastighet är 1 488 000 paket per sekund för 1000 Mbps-läge.

Kan jag använda switchen med 10/100 Mbps-enheter?

Ja, GS-108B är bakåtkompatibel. Portarna utför auto-förhandling för att anpassa sig till den anslutna enhetens hastighet (10, 100 eller 1000 Mbps) och duplexläge.

Vilken är den rekommenderade omgivningstemperaturen för drift?

Switchen kan fungera inom ett temperaturintervall mellan 0°C och 40°C. Undvik exponering för extrema temperaturer eller direkt solljus.

Hur många MAC-adresser kan GS-108B hantera?

MAC-adresstabellen kan lagra upp till 8 000 poster (8K), vilket gör det möjligt att hantera ett stort antal enheter i nätverket.

Hur rengör jag switchen?

Koppla bort strömmen före rengöring. Använd en mjuk, torr trasa för att torka av ytan. Använd aldrig vätskor, aerosoler eller slipande rengöringsmedel.

Är switchen kompatibel med kopparkablar?

Ja, alla portar är koppar RJ-45. För maximalt avstånd på 100 meter, använd UTP/STP-kablar av lämplig kategori.

Vad gör jag om PWR-indikatorn inte tänds?

Kontrollera att nätadaptern är korrekt ansluten till switchen och till ett fungerande eluttag. Prova en annan strömkabel om möjligt. Om problemet kvarstår, kontakta teknisk support.

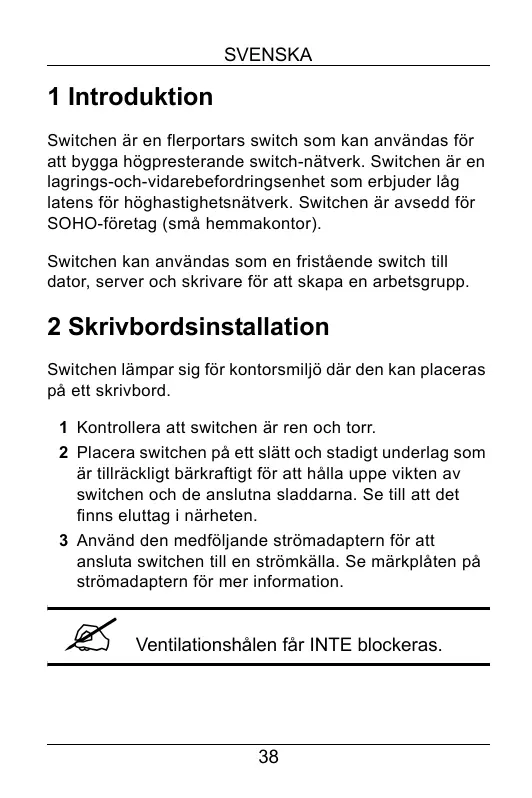

BRUKSANVISNING GS-108B ZYXEL

Switchen ar en flerportars switch som kan anvandas for att bygga Hogpresterande switch-natverk. Switchen ar en lagrings-och-vidarebefordringsenhet som erbjuder lag latens for hoghastighetsnätverk. Switchen ar avsedd for SOHO-foretag (små hemmakontor).

Switchen kan användas som en fristende switch till dator, server och skrivare for att skapa en arbeitsgrupp.

2 Skrivbordsinstallation

Switchen lámpar sig För kontorsmiljö)där den kan placeras på ett skrivbord.

1 Kontrollera att switchen ar ren och torr.
2 Placera switchen på att slätt och stadigt underlag som ar tillräcklig bärkraftigt for att hälla uppe vikten av switchen och de anslutna sladdarna. Se till att det finns eluttag i narheten.
3 Använd den medfoljande stromadaptern für att ansluta switchen till en strömkälla. Se markplaten på stromadaptern für mer information.

Ventilationshalen farr INTE blockeras.

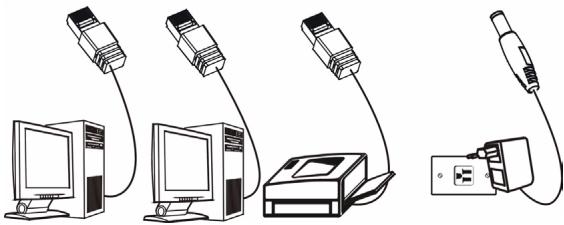

3 Anslutning på bakpanel

RJ-45-portarna och stromporten sitter på bakpanelen.

3.1 RJ-45 autoförhandlande portar

10Base-T/100Base-TX RJ-45-portarna ar autoförhandlnde och auto-crossover.

En autoförhandlande port kan detektera och justera till optimal Ethernet-hastighet (10/100Mpbs) och duplex-läge (full duplex aller halv duplex) für den anslutna enthen.

En auto-crossover (auto-MDI/MDI-X) port fungerar automatiskt med en rak (straight-through) eller korsad (crossover) Ethernet-sladd.

Se till att sladdlangden mellan
anslutningarna inte overstiger 100 meter.

3.2 Ström

Använd den medfoljande stromsladden für att ansluta switchen till en störkälla.

4 Indikatorlampor

Indikatorlamporna på frontpanelen indikerar switchens realitidsstatus.

INDIKATORLA MPA	COLOR	STATUS	BESKRIVNING
PWR	Grön	Pà	Switchen är pasalagen och tar emot ström.
		Av	Switch tar inte emot ström.
LINK/ ACT	Grön	Pà	Porten är ansluten till att Ethernetnätverk.
		Blinkar	Porten tar emot eller överfor data.
		Av	Porten är inte ansluten till att Ethernet-nätverk.

5 Produktspecifikationer

Standard	IEEE802.3 10BASE-T Ethernet IEEE802.3u 100BASE-TX Fast Ethernet IEEE802.3ab Gigabit Ethernet IEEE802.3x full duplex-drift och flödeskontroll
Protokoll	CSMA/CD
Teknologi	Lagrings-och-vidarebefordings-switcharkitektur
Dataviderebefodrin-gs-hastighet	14880 pps für 10Base-T (Ethernet) 1488000 pps für 100Base-T (Fast Ethernet) 148800 pps für 1000Base-T (Gigabit Ethernet)
Anslutning	RJ-45; Auto-MDIX på alla portar
MAC-adress	GS-105B: 1K MAC-adresstabell GS-108B: 8K MAC-adresstabell
Minnesbuffert	GS-105B: 104 KB GS-108B: 144 KB
Nätverkssladd (upp till 100 m)	10BASE-T: 100Ω 2-parig UTP/STP kat. 3, 4, 5 100BASE-TX: 100Ω 2-parig UTP/STP kat. 5 Gigabit koppar: 100W 4-parig UTP/STP kat. 5
Bakplan	GS-105B: 10 Gbps GS-108B: 16 Gbps
Indikatorlama	Per port: LINK/ACT Per enhet: PWR
Strömkölla	GS-105B: Extern DC 5V/1A GS-108B: Extern DC 12V/1A
Temperatur	Drift: 0 C till 40 C
Luftfuktigkeit	Drift: 10 % till 90 % (icke-kondens)
Mätt L x B x H (mm)	GS-105B: 121 x 75 x 26 GS-108B: 154.5 x 85 x 26
EMI & Sakerhet	FCC-klass A, CE
