Tipo de producto	Switch de red no administrable Gigabit
Modelo	GS-108B
Marca	ZYXEL
Número de puertos	8 puertos RJ-45 10/100/1000 Mbps
Funciones principales	Auto-negociación, Auto-MDIX, control de flujo IEEE 802.3x, almacenamiento y reenvío
Alimentación	Adaptador de corriente externo 12V CC / 1A
Consumo eléctrico	6,12 vatios máximo
Indicadores LED	PWR (alimentación), LNK/ACT (por puerto)
Dimensiones (L x A x H)	154,5 x 85 x 26 mm
Temperatura de funcionamiento	0°C a 40°C
Humedad de funcionamiento	10% a 90% (sin condensación)
Normas	IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab Gigabit Ethernet
Seguridad y conformidad	FCC Clase A, CE
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar productos abrasivos ni líquidos.
Instalación	Colocar sobre una superficie plana y estable, no obstruir los orificios de ventilación.

Preguntas frecuentes - GS-108B ZYXEL

¿Cómo conectar la alimentación del switch GS-108B?

Conecte el adaptador de corriente suministrado (12V CC / 1A) al puerto de alimentación en la parte posterior del switch, luego enchúfelo a una toma de corriente. El indicador PWR se enciende en verde.

¿Qué tipos de cables usar para los puertos Ethernet?

Todos los puertos son Auto-MDIX, por lo que puede usar indistintamente un cable recto o un cable cruzado. Para una conexión Gigabit, use un cable UTP/STP Categoría 5 o superior, con 4 pares.

¿Cómo interpretar los indicadores LED del panel frontal?

El indicador PWR verde indica que el switch está encendido. Para cada puerto, el indicador LNK/ACT verde fijo significa que se ha establecido un enlace, y parpadeante indica actividad de red (envío/recepción de datos).

¿Cuál es la velocidad máxima de transferencia del GS-108B?

Cada puerto soporta hasta 1000 Mbps (1 Gbps) en full dúplex. La tasa de transferencia máxima es de 1 488 000 paquetes por segundo para el modo 1000 Mbps.

¿Puedo usar el switch con dispositivos de 10/100 Mbps?

Sí, el GS-108B es retrocompatible. Los puertos realizan una auto-negociación para adaptarse a la velocidad del dispositivo conectado (10, 100 o 1000 Mbps) y al modo dúplex.

¿Cuál es la temperatura ambiente recomendada para el funcionamiento?

El switch puede funcionar en un rango de temperatura entre 0°C y 40°C. Evite exponerlo a temperaturas extremas o a la luz solar directa.

¿Cuántas direcciones MAC puede gestionar el GS-108B?

La tabla de direcciones MAC puede almacenar hasta 8 000 entradas (8K), lo que permite gestionar una gran cantidad de dispositivos en la red.

¿Cómo limpiar el switch?

Desconecte la alimentación antes de cualquier limpieza. Use un paño suave y seco para limpiar la superficie. Nunca use líquidos, aerosoles o productos abrasivos.

¿El switch es compatible con cables de cobre?

Sí, todos los puertos son de cobre RJ-45. Para una distancia máxima de 100 metros, use cables UTP/STP de categoría adecuada.

¿Qué hacer si el indicador PWR no se enciende?

Verifique que el adaptador de corriente esté correctamente conectado al switch y a una toma de corriente funcional. Pruebe con otro cable de alimentación si es posible. Si el problema persiste, contacte al soporte técnico.

MANUAL DE USUARIO GS-108B ZYXEL

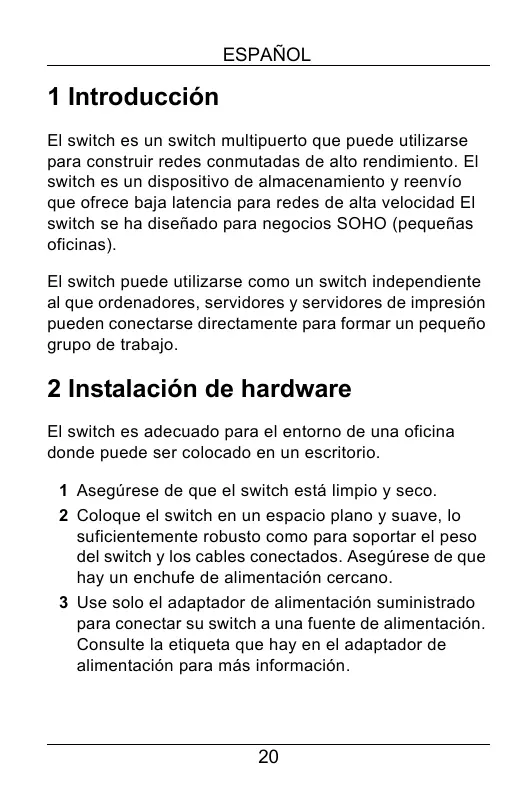

El switch es un switch multipuyo que pueda utilizar para construir redes conmutadas de alto rendimiento. El switch es un dispositivo de almacenimiento y reenvío que offre bajo latencya para redes de alta velocidad El switch se ha diseñado para problemas SOHO (pequeñas ofecinas).

El switch pueda utiliser como un switch independiente al queordenadores, servidos y servidos de impresión能把 conectarse directamente para formar un(PCBs).
Grupo de trabajo.

2 Instalación de hardware

El switch esADEUADO para el entorno de una oficina.
donde peut ser colocado en un escritorio.

1 Asegürese de que el switch está limpio y seco.
2 Coloque el switch en un espacio plano y suave, lo suficientemente robusto como para soportar el peso del switch y los cables conectados. Asegúrese de que hay un enchufe de alimentación cercano.
3 Use solo el adaptor de alimentación suministrado para conectar su switch a una fuente de alimentación. Consulte la etiqueta que hay en el adaptor de alimentación para más información.

No bloque las aberturas de ventilacion.

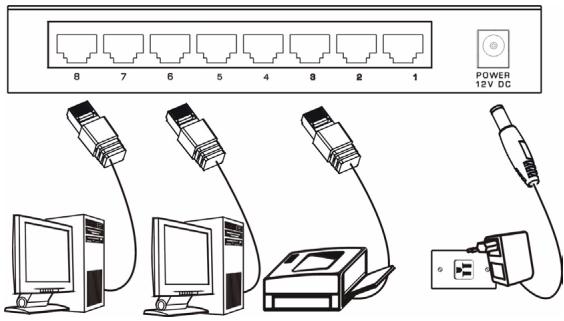

3 Conexión de hardware

Los puertos de alimentación y Ethernet se.Encuentran en el panel posterior.

3.1 Conexión de alimentación

Conecte un extremo del adaptor de alimentacion suministrado al puerto de alimentacion en el panel posterior del switch y el除外 extremo a la fuente de alimentacion apropiada. El LED PWR se encendera.

3.2 Puerto RJ-45 autonegociantes

El switchiene con 5 u 8 puertos 10/100/1000M RJ-45 según el modelos de su switch. La función de autonegociación permite al switch detectar la velocidad de la transmisión entrán y ajustarse adecuadamente sin intervención manual. Permite transferencias de datos de 10 Mbps, 100 Mbps o 1000 Mbps en modo half duplex o full duplex dependiendo de su red Ethernet.

3.3 Puertos ethernet Auto-cruce

Todoos puertossonauto-cruce,que sonpuertosauto-MDIX,de modo queuedeuser cablesethernetdirectos o cruzadosparatodaslasconexionesdepuerto.Los puertos de auto-crucenotanautomaticamente sinecesitanfuncionarcomopuertosdecruceodirectos,de modo quepuedanconectarsecablescruzadostantaoordenadorescomoaswitches/hubs.

Consulte las Especificaciones de producto para poder los temas de cable de red realizados para las differentes velocidades de connexion.

4 LEDs de Panel Frontal

Los LEDs del panel frontal indican el estado del switch en tiempo real.

LED	COLOR	ESTADO	DESCRIPCIÑ
PWR	Verde	Activado	El switch está encendidó recubiendo alimentación.
		Desactivado	El switch no está recubiendo alimentación.
LNK/ACT	Verde	Activado	El puerto está connectado a una red Ethernet.
		Parpadeand o	El puerto está recipiendo o transmitiendo datos.
		Desactivado	El puerto está connectado a una red Ethernet.

5 Especillas de producto

Estándar	IEEE 802.3 10BASE-T Ethernet, IEEE 802.3u 100BASE-TX Fast Ethernet IEEE 802.3ab Gigabit Ethernet Operación y control de flujo IEEE802.3x Full Duplex
Protocolo	CSMA/CD
Tecnología	Aritectura Store-and-Forward
Velocidad de transferencia	14,880 pps para 10Mbps 148,800 pps para 100Mbps 1,488,000 pps para 1000Mbps
Conector	5/8 Gigabit Copper: RJ-45 ; Auto-MDIX en todos los puertos
Dirección MAC	GS-105B: Tabla de direcciones Mac de 1K GS-108B: Tabla de direcciones Mac de 8K
Búfer de memoria	GS-105B: 104K bytes GS-108B: 144K bytes
Cable de red (Hasta 100m o 328ft)	10BASE-T: 100Ω 2 pares UTP/STP. 3, 4, 5 100BASE-TX: 100Ω 2 pares UTP/STP. 5 Gigabit Copper: 100Ω 4 pares UTP/STP. 5
Placa base	GS-105B: 10Gbps GS-108B: 16Gbps
LED	Por puerto: LNK/ACT Por unidad: PWR
Fuente de alimentación	GS-105B: Alimentación externa DC 5V/1A GS-108B: Alimentación externa DC 12V/1A
Consumo de alimentación	GS-105B: 3.7 Watos (máximo) GS-108B: 6.12 Watos (máximo)
Temperatura de funcionaiento	0°C a 40°C (32°F a 104°F)
Humedad de funciona	10% a 90% (Sin condensación)
Dimensiones	GS-105B: 121 x 75 x 26 mm (L x A x H) GS-108B: 154.5 x 85 x 26 mm (L x A x H)
EMI y Seguidad	FCC Clase A, CE
