| Tipo de producto | Switch Ethernet gestionado 12 puertos |
| Características técnicas principales | 12 puertos Gigabit Ethernet, 8 puertos PoE+ (802.3af/at), 4 puertos SFP para fibra óptica |
| Alimentación eléctrica | Alimentación externa, 100-240V AC, 50/60Hz |
| Dimensiones aproximadas | 440 x 220 x 44 mm |
| Peso | 2,5 kg |
| Compatibilidades | Compatible con las normas IEEE 802.3, 802.3u, 802.3ab, 802.3z |
| Funciones principales | Gestión VLAN, QoS, monitoreo de red, gestión remota a través de interfaz web |
| Mantenimiento y limpieza | Limpiar con un paño suave, evitar productos químicos agresivos |
| Piezas de repuesto y reparabilidad | Reparabilidad limitada, piezas de repuesto disponibles del fabricante |
| Seguridad | Funciones de seguridad avanzadas, incluyendo control de acceso y protección contra ataques DDoS |
| Información general útil | Ideal para pequeñas y medianas empresas, garantía de 2 años |
Preguntas frecuentes - GS-4012F ZYXEL
Preguntas de los usuarios sobre GS-4012F ZYXEL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Conmutador de red en formato PDF gratis! Encuentra tus instrucciones GS-4012F - ZYXEL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GS-4012F de la marca ZYXEL.
MANUAL DE USUARIO GS-4012F ZYXEL

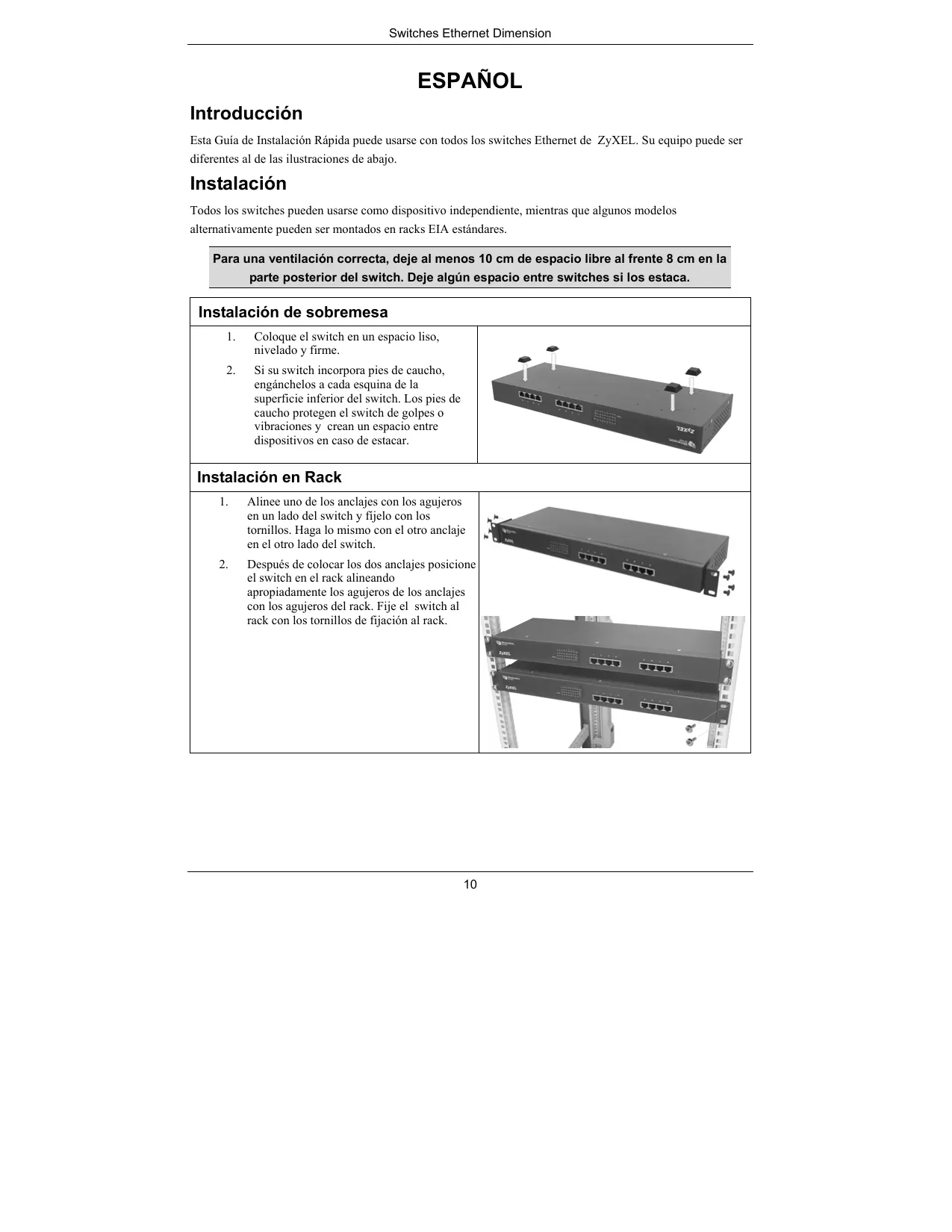

Esta Guía de Instalación Rápida puede usarse con todos los switches Ethernet de ZyXEL. Su equipo pueda ser diferentes al de las ilustraciones de abajo.
Instalación
Todo los switches peuvent usarse como dispositivo independiente, cuando que algunos modelosalternativamente pueda ser montados en racks EIA estandares.
Para una ventilación correcta, deqe al menos 10 cm de espacio libre al frrente 8 cm en la parte posterior del switch. Deje algunos espacio entre switches si los estaca.
Instalacion de sobremesa
- Coloque el switch en un espacio liso, nivelado y firme.
- Si su switch incorpora pies de caucho, engánchezos a cada esquina de la superficie inferior del switch. Los pies de caucho protegen el switch de golpes o vibrações y crean un espacio entre dispositivos en caso de estacar.

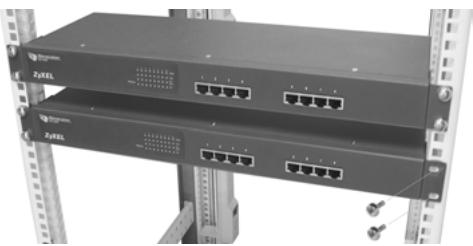

Instalación en Rack
- Alinee uno de los anclajes con los agujeros en un lado del switch y fijelo con los tornillos. Haga lo"Myismo con el除外 anclaje en el除外 lado del switch.
- Después de colocar los dos anclajes posición el switch en el rack alineando apropiadamente los agujeros de los anclajes con los agujeros del rack. Fije el switch al rack con los tornillos de fijación al rack.


Conexiones Hardware
Puertos 10Base-T/100Base-TX RJ-45 autonegociables, (MDI/MDIX)
automodetectables
Su switch incorpora puertos RJ-45 10/100/1000 Mbps con auto negotiation, lo que permite que el switch detecte la velocidad de transmisión entrante y ajustar automatistically sin intervencion de configuracion manual. Ello permite transferencias de datos 10/100/1000 Mbps tanto en modo half-duplex como en modo full-duplex. La auto detectacion permite connectarse a un PC o hub usingo tanto un cable Ethernet directo como cruzado.
Cables de red
Puede usar cables Ethernet de pares trenzados (UTP) o pares trenzados apantallados (STP) para los puertos RJ-45. Asegürese de que la longitud de los cables no supera los 100 metros (328 pies). La?sigue table describe los theys de cable usados para las differentes velocidades de connexion.
Tabla 1 Tipos de cables de red
| VELOCIDAD | TIPO DE CABLE DE RED |
| 10Mbps | 100Ω 2-pares UTP/STP Categoría 3,4 o 5 |
| 100Mbps | 100Ω 2-pares UTP/STP Categoría 5 |
| 1000Mbps | 100Ω 4-pares UTP/STP Categoría 5 |
El LED LNK/ACT debe parpaear cuando se envian o reciben datos entre su switch yotiros dispositivos.
Conexión de alimentación
Conecte un extremo del cable de alimentacion o adaptador de alimentacion suministrado a la connexion de alimentacion del switch y el other extremo a la toma de corriente apropiada. El LED PWR debe permanecer encendido si el switch está recubiendo alimentacion.
Puerto consola (Solo switches gestionables)
Si su switch tiene puerto consola puede usar un emulator de terminal para gestión local. Conecte el extremo macho de 9 pines del cable consola al puerto consola del switch. Conecte el extremo hembra al puerto serie (COM1, COM2 o除外 puerto COM) de su ordinador. Configure el puerto serie de su ordinador con un software emulator de terminal con los siguientes parámetros:
emulador de terminal VT100
9600 bps
Sin paridad, 8 bits de datos, 1 bit de parada
Sin control de flujo
Solutación de problemas
| PROBLEMA | ACCION |
| Ningún LED está activo y el cable de alimentación está conectado. | Verifique que el cable de alimentación o cable adaptador de alimentación está conectado al conductor de alimentación del switch y a la toma de alimentación adecuada. Si el error persististe seguramenteDebe tener un problema de hardware, contacte con su distribuidor. |
| EI LED LNK/ACT no se enciende y no parpadea cuando el switch está encendido. | Verifique que los dispositivos connectados estén encendidos y correctamente connectados a su switch. también asegúrese de que las tarjetas Ethernet de los dispositivos connectados funcionakan correctamente. Verifique que los cables de red no superan los 100 metros. |
