Type de produit	Switch Ethernet géré 12 ports
Caractéristiques techniques principales	12 ports Gigabit Ethernet, 8 ports PoE+ (802.3af/at), 4 ports SFP pour fibre optique
Alimentation électrique	Alimentation externe, 100-240V AC, 50/60Hz
Dimensions approximatives	440 x 220 x 44 mm
Poids	2,5 kg
Compatibilités	Compatible avec les normes IEEE 802.3, 802.3u, 802.3ab, 802.3z
Fonctions principales	Gestion VLAN, QoS, surveillance réseau, gestion à distance via interface web
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces de rechange disponibles auprès du fabricant
Sécurité	Fonctionnalités de sécurité avancées, y compris le contrôle d'accès et la protection contre les attaques DDoS
Informations générales utiles	Idéal pour les petites et moyennes entreprises, garantie de 2 ans

FOIRE AUX QUESTIONS - GS-4012F ZYXEL

Comment réinitialiser le ZYXEL GS-4012F aux paramètres d'usine ?

Pour réinitialiser le ZYXEL GS-4012F, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, puis relâchez-le.

Pourquoi le ZYXEL GS-4012F ne s'allume-t-il pas ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Si l'appareil ne s'allume toujours pas, essayez de changer le câble d'alimentation.

Comment accéder à l'interface de gestion du ZYXEL GS-4012F ?

Connectez votre ordinateur à l'un des ports Ethernet du switch, puis ouvrez un navigateur web et entrez l'adresse IP par défaut 192.168.1.1. Utilisez 'admin' comme nom d'utilisateur et mot de passe par défaut.

Que faire si je ne parviens pas à me connecter à l'interface de gestion ?

Assurez-vous que votre ordinateur est sur le même sous-réseau que le switch. Vérifiez également si l'adresse IP a été modifiée. Si nécessaire, réinitialisez le switch pour rétablir les paramètres par défaut.

Comment mettre à jour le firmware du ZYXEL GS-4012F ?

Téléchargez la dernière version du firmware sur le site de ZYXEL. Accédez à l'interface de gestion, allez dans l'onglet 'Maintenance' et sélectionnez 'Mise à jour du firmware'. Téléversez le fichier téléchargé et suivez les instructions.

Le switch ne reconnaît pas certains de mes appareils, que faire ?

Vérifiez que les appareils sont correctement connectés et allumés. Assurez-vous également que les câbles Ethernet sont en bon état. Si le problème persiste, essayez de redémarrer le switch.

Comment configurer le VLAN sur le ZYXEL GS-4012F ?

Connectez-vous à l'interface de gestion, allez dans l'onglet 'VLAN' et sélectionnez 'Configurer les VLANs'. Suivez les instructions pour ajouter, supprimer ou modifier les VLANs selon vos besoins.

Le ZYXEL GS-4012F surchauffe, que faire ?

Assurez-vous que le switch est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par des objets. Si la surchauffe persiste, envisagez d'utiliser un ventilateur ou de le déplacer dans une zone plus fraîche.

Comment vérifier l'état des ports du ZYXEL GS-4012F ?

Accédez à l'interface de gestion et allez dans l'onglet 'État des ports'. Vous y trouverez des informations détaillées sur l'état de chaque port, y compris la vitesse et les erreurs éventuelles.

Que faire si le ZYXEL GS-4012F ne fonctionne pas avec mon routeur ?

Vérifiez que le port de connexion entre le switch et le routeur est correctement configuré. Assurez-vous que le routeur fonctionne correctement et que les câbles Ethernet sont en bon état.

MODE D'EMPLOI GS-4012F ZYXEL

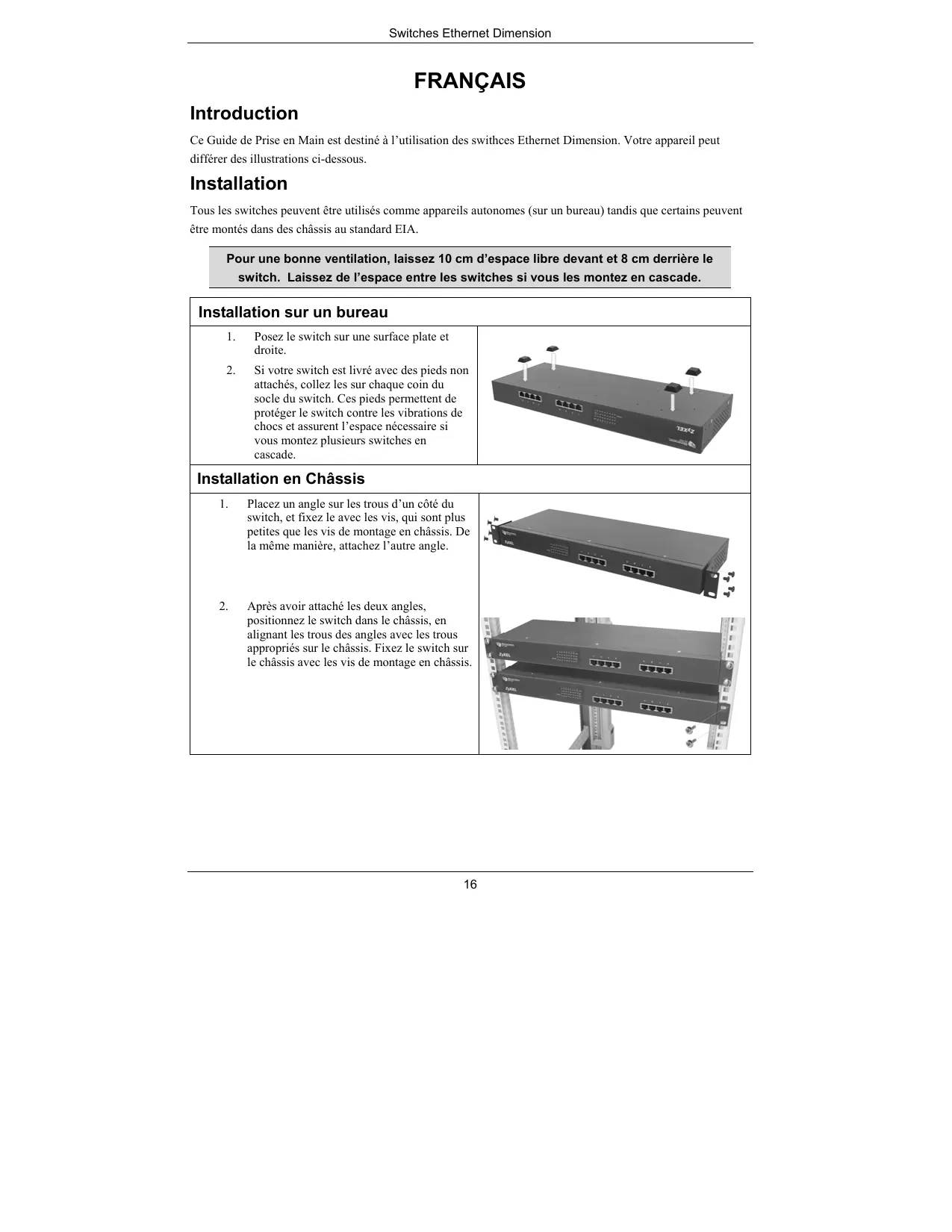

Ce Guide de Prise en Main est destiné à l'utilisation des switches Ethernet Dimension. Notre appareil peut différer des illustrations ci-dessous.

Installation

Tous les switches peuvent être utilisés comme appareils autonomes (sur un bureau) tandis que certains peuvent être montés dans des chassis au standard EIA.

Pour une bonne ventilation, laissez 10 cm d'espace libre devant et 8 cm derrière le switch. Laissez de l'espace entre les switches si vous les montez en cascade.

Installation sur un bureau

1. Posez le switch sur une surface plate et droite.
2. Si votre switch est livré avec des pieds non attachés, collez-les sur chaque coin du socle du switch. Ces pieds permettent de protéger le switch contre les vibrations de chocs et assurent l'espace nécessaire si vous montez plusieurs switches en cascade.

Installation en châssis

1. Placez un angle sur les trous d'un côté du switch, et fixez-le avec les vis, qui sont plus petites que les vis de montage en châssis. De la même manière, attachez l’autre angle.

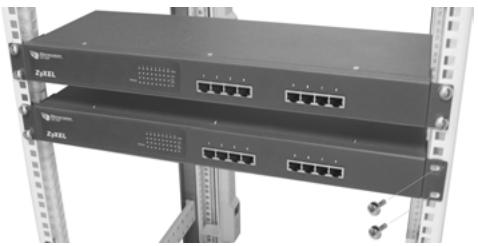

2. Avec avoir attaché les deux angles, positionnez le switch dans le châssis, en alignant les trous des angles avec les trous appropriés sur le châssis. Fixez le switch sur le châssis avec les vis de montage en châssis.

Ports rj-45 à négociation et croissement automatiques

Votre switch est livré avec des ports à négociation et croissement automatiques. Selon le modèle, ces ports sont des ports soit fast Ethernet (10/100 Mbps), soit Gigabit (10/100/1000 Mbps). Les ports à négociation automatique peuvent détecter la vitesse des transmissions entrantes, et autoriser soit le mode de transfert half duplex (10/100 Mbps seulement), soit le mode de transfert full duplex. Le croissement automatique signifie que vous pouvez connecter le switch à un ordinateur ou un hub, en utilisant soit un câble Ethernet droit, soit un câble Ethernet croisé.

Cables réseau

Vous pouvez utiliser des câbles Ethernet paires de cuivre non blindés (UTP) ou blindés (STP) pour les ports RJ-45. Assurez-vous que la longueur entre les connexions ne dépasse pas 100 mètres. Le tableau suivant désigne les types de câbles réseau utilisés pour différentes vitesses de connexions.

Tableau 1 - Types de Câbles Réseau

VITESSE	TYPE DE CABLE RESEAU
10Mbps	100Ω 2-paires UTP/STP Categorie 3,4 or 5
100Mbps	100Ω 2-paires UTP/STP Categorie 5
1000Mbps	100Ω 4-paires UTP/STP Categorie 5

La LED LNK/ACT doit clignoter lorsque des données sont transmises entre votre switch et un appareil connecté.

Connexion du courant

Connectez une extrémité du câble courant ou de l'adaptateur d'alimentation fourni sur la prise courant du switch, et l'autre extrémité sur la prise de courant appropriée. La LED PWR doit être allumée si le switch reçoit du courant.

Si votre switch a un port console, vous pouvez utiliser un émulateur de terminal pour la gestion locale.

Connectez l'extrémité mâle 9 broches d'un câble console sur le port console de votre switch. Connectez l'extrémité femelle sur un port série (COM1, COM2 ou autre port COM) de votre ordinateur. Configurez

l'ordinateur avec un logiciel d'émulation de terminal sur les paramètres suivants :

Émulation de terminal VT100

Sans parité, 8 bits de données, 1 bit d'arrêt, 9600 bps. Aucun contrôle de flux.

Résolution d'Erreurs

PROBLEM	ACTION CORRECTIONNELLE
Aucune des LEDs est allumée lorsque le courant est connecté.	Vérifiez que le cable ou l'adaptateur d'alimentation fourni est correctement branché sur la prise du switch et la prise électrique. Si l'erreur persiste, vous avez peut-être un problème matériel, veuillez alors contacter votre revendeur local.
La LED LNK/ACT ne s'allume pas ou ne clignote pas lorsqu'un apparéil est connecté.	Vérifiez que les apparéils connectés sont allumés et bien connectés sur votre switch. Assurez vous également que les cartes Ethernet des apparéils connectés fonctionnement correctement. Vérifiez que votre cable réseau ne dépasse pas 100 mètres.

3TOT YckopenhbI 600hbl Kypc IIpeHnA3NaueH INJI HcIIIOJIb3OBAHHN CO BCEMH KOMMyTaTOPaMH Ethernet IpoH3BOJCTBa ZYEL. BaIIe yctpoIcTBo MOKeT OTJIINuATbcr O H3O6paKeHHN Ha IIpHBeJeHHbIX HnKe HIIIOCTpaHHX.

Bce KOMMyTaTOPbMoIyT HcIOJIb3OBAbTCaK CaMocToRteJIbHbIe yCtpoHCTBa, a HeKOToPbIe MoJeJIH KOMMyTaTOPoB MoIyT 6bIT TaKKe yCtahOBJIeHb I CStOiKy cTaHJaPaT EIA.

Pour obtenir des résultats optimaux, placez l'appareil sur une surface plane de moins de 10 cm de profondeur et de 8 cm de largeur à partir du capteur. L'espace entre les appareils doit être d'au moins 10 cm sur chaque côté.

Uar 1. YctaHOBHTe KOMMyTaTOp Ha IJaIkyo pOBHyIOIbOepxHocTb.

Uar 2. EcIn pe3HIOBbIe HOKKn, BxOJaIIne B KOMJIJEKT IOCTaBKN, He IIpHcOeJINHeHbI, IIpHcOeJINHHTe HX IIO yTlAM K HJckHe YcaTH KOMMyTAToPA. 3TN pe3HIOBbIe HOKKn IpeJoXpaHJIOT KOMMyTAToP OT yIapOB N Ib6paHH N o6ecIeHuBAIOT Heo6xoJIMbI 3a3Op MeJy UcTPOIcTBAMn Iprn Hx yctAHOBKe dpyr Ha dpya.

Uar 3. Combinaison OTBepCTHn sur OJHOM KPOHITeHne avec OTBepCTHmHa 60KOBoI CTOPHO KOMMyTATOpa et 3aKpeHITe KPOHITeIH BINTAMM MeHbIeO pa3Mepa, Yem BINTbI DJI KPeIIeHn B CTOnKe. TaKH Je 6pa30m IpnKpeHtE BTOpOH KPOHITeH.

Uar 4. IocJIe IIpHcoEINHeHnI O6OHX MOHTaJbIX KPOHIITEeHOB YcTaHOBHte KOMMyTAtOP B CToIky, COBMeCTHB OTBepCTH B KPOHIITeHax C COOTBeTCTByIOIHMH OTBepCTHmH B CTOnke. 3aKpeIIHTE KOMMyTAtOP B CToIKe C IIOMOIIb BOHTOB DJIa KpeIIJIeHN B CTOnke.

IopTbKOMMyTaTopa HmEIOf yHKnIHn ABTomaTHueCKoTo BbIbopa cKOpocTH n ABTomaTHueCKoTO pacno3HaBAnHH TnHa Ka6eJIy. B 3aBnCHMocTH n OTMOgUT 6bITb JIn6o IopTbFast Ethernet (10/100 M6HT/c), JIn6o Gigabit (10/100/1000 M6HT/c). IopTb c ABtomaTHueCKm BblbOpom cKOpocTH caMoCTOteJIbHO OIIpeJIaHOT cKOpocTb BXoJaIeRo IIOtOKa DaHbIX N B 3aBnCHMocTH oTTOr OBeScIeHuAOT JIn6o IOJyDIIJEkChh peKHM (ToJIbKO 10/100 M6HT/c), JIn6o DUnIeKCHh peKHM IpeJaun. ABTomaTHueCKoe pacno3HaBAnHe TnHa Ka6eJIy O3NaHaeT, YTO KOMMyTaTOP MoKHO IOnKJIIOuHTb K KomlbIoTepy HIn KOHcHETpaTopy, HcNoJIb3yra Ka IprMoY, TaK InepeKpeCTHb Ka6eJIb Ethernet.
