SWITCH 1000 - Switch réseau ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau non géré
Marque	ZYXEL
Modèle	SWITCH 1000 Series (ex: GS-1124B)
Dimensions (L x P x H)	440 x 130 x 45 mm
Poids	Environ 2 kg
Alimentation	100-240 V AC, 50-60 Hz (adaptateur secteur interne)
Nombre de ports	24 ports 10/100/1000 Base-T (selon modèle)
Capacité de commutation	Jusqu'à 48 Gbps
Taux de transfert	Jusqu'à 38,7 Mpps
Mémoire tampon	500 Kb
Table d'adresses MAC	8K
Technologie de commutation	Store-and-forward, intégrité des paquets
Auto MDI/MDI-X	Oui, sur tous les ports (détection automatique des câbles)
Négociation automatique	Oui (vitesse et duplex)
Contrôle de flux IEEE 802.3x	Oui (réduction de la congestion)
Qualité de service (CoS)	IEEE 802.1p (priorisation des paquets)
Jumbo Frame	Jusqu'à 9 Ko (selon modèle)
Montage en rack	Oui, 1U, 19 pouces
Température de fonctionnement	0°C à 45°C
Température de stockage	-25°C à 70°C
Humidité de fonctionnement	10% à 90% (sans condensation)
Certifications de sécurité	UL60950-1, CSA 60950-1, EN 60950-1, IEC 60950-1
Conformité environnementale	RoHS (sans plomb)
Entretien et nettoyage	Débrancher l'appareil et nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Consignes de sécurité	Ne pas ouvrir le boîtier, ne pas exposer à l'humidité ou à des températures extrêmes. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Aucune pièce détachable par l'utilisateur. En cas de panne, contacter le service après-vente.
Garantie	Consulter les conditions de garantie fournies avec l'appareil.

FOIRE AUX QUESTIONS - SWITCH 1000 ZYXEL

Comment installer le switch ZYXEL SWITCH 1000 ?

Le switch est conçu pour une installation plug-and-play. Branchez le câble d'alimentation, connectez vos périphériques réseau aux ports Ethernet à l'aide de câbles RJ45, et le switch négocie automatiquement la vitesse et le duplex. Aucune configuration logicielle n'est nécessaire.

Quelle est la différence entre un switch géré et non géré ?

Un switch non géré (comme le SWITCH 1000) fonctionne automatiquement sans configuration : il détecte les vitesses, gère le flux et transmet les paquets. Un switch géré permet des réglages avancés (VLAN, QoS, etc.) via une interface.

Comment brancher correctement les câbles ?

Utilisez des câbles Ethernet standard (Cat5e ou supérieur). Grâce à la fonction Auto MDI/MDI-X, vous pouvez utiliser indifféremment des câbles droits ou croisés. Branchez simplement les câbles dans les ports ; le switch s'adapte automatiquement.

Que faire si les voyants du switch ne s'allument pas ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise murale fonctionne. Si l'appareil est alimenté, chaque port actif affiche un voyant Link/Act. Si aucun voyant ne s'allume, testez avec un autre câble ou un autre périphérique.

Ce switch supporte-t-il le Jumbo Frame ?

Oui, selon le modèle (notamment les GS-1100), le switch supporte les Jumbo Frames jusqu'à 9 Ko, ce qui améliore l'efficacité pour les transferts de gros fichiers.

Puis-je monter le switch dans un rack ?

Oui, le boîtier est conçu pour un montage en rack 19 pouces standard, nécessitant 1U d'espace. Utilisez les vis et écrous fournis pour le fixer solidement.

Comment nettoyer le switch ?

Débranchez toujours l'appareil avant nettoyage. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits liquides, de sprays ou de chiffons abrasifs.

Le switch chauffe-t-il normalement ?

Oui, une certaine chaleur est normale pendant le fonctionnement. Le switch est conçu pour dissiper la chaleur par convection naturelle. Assurez-vous que les fentes de ventilation ne soient pas obstruées et que l'appareil soit dans un endroit aéré.

Que faire si la connexion réseau est lente ?

Vérifiez que tous les câbles sont en bon état et de catégorie appropriée (Cat5e ou Cat6). Assurez-vous que les périphériques connectés supportent la vitesse souhaitée (ex: Gigabit). Le switch négocie automatiquement la meilleure vitesse, mais un goulot d'étranglement peut provenir d'un périphérique lent.

Où trouver la notice complète ?

La notice d'utilisation est disponible gratuitement en téléchargement sur notice-facile.com au format PDF. Vous pouvez également demander une traduction si votre langue n'est pas disponible.

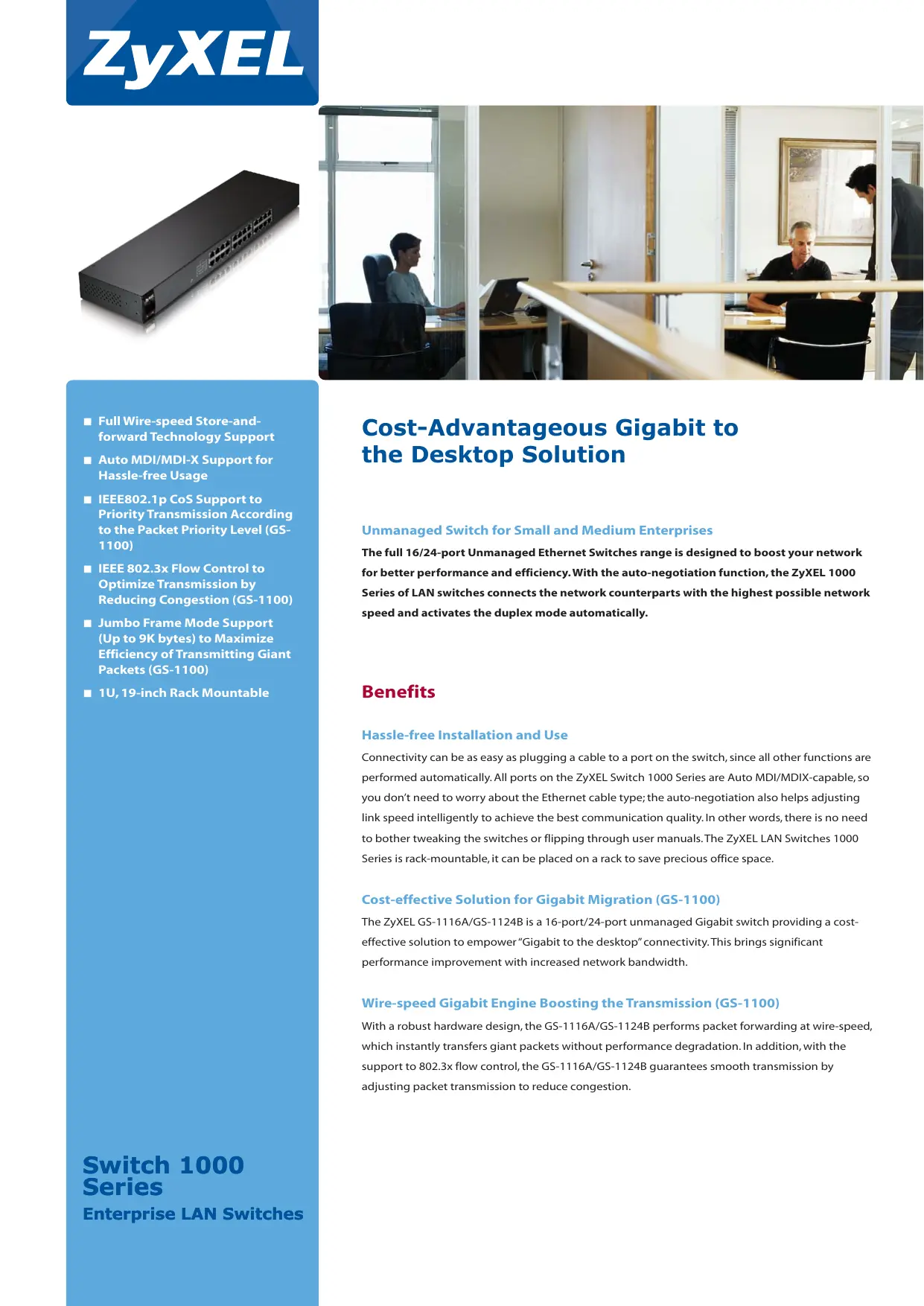

MODE D'EMPLOI SWITCH 1000 ZYXEL

Full Wire-speed Store-and-forward Technology Support
Auto MDI/MDI-X Support for Hassle-free Usage
IEEE802.1p CoS Support to Priority Transmission According to the Packet Priority Level (GS-1100)
- IEEE 802.3x Flow Control to Optimize Transmission by Reducing Congestion (GS-1100)
Jumbo Frame Mode Support (Up to 9K bytes) to Maximize Efficiency of Transmitting Giant Packets (GS-1100)
1U, 19-inch Rack Mountable

Cost-Advantageous Gigabit to the Desktop Solution

Unmanaged Switch for Small and Medium Enterprises

The full 16/24-port Unmanaged Ethernet Switches range is designed to boost your network for better performance and efficiency. With the auto-negotiation function, the ZyXEL 1000 Series of LAN switches connects the network counterparts with the highest possible network speed and activates the duplex mode automatically.

Benefits

Hassle-free Installation and Use

Connectivity can be as easy as plugging a cable to a port on the switch, since all other functions are performed automatically. All ports on the ZyXEL Switch 1000 Series are Auto MDI/MDIX-capable, so you don't need to worry about the Ethernet cable type; the auto-negotiation also helps adjusting link speed intelligently to achieve the best communication quality. In other words, there is no need to bother tweaking the switches or flipping through user manuals. The ZyXEL LAN Switches 1000 Series is rack-mountable, it can be placed on a rack to save precious office space.

Cost-effective Solution for Gigabit Migration (GS-1100)

The ZyXEL GS-1116A/GS-1124B is a 16-port/24-port unmanaged Gigabit switch providing a cost-effective solution to empower "Gigabit to the desktop" connectivity. This brings significant performance improvement with increased network bandwidth.

Wire-speed Gigabit Engine Boosting the Transmission (GS-1100)

With a robust hardware design, the GS-1116A/GS-1124B performs packet forwarding at wire-speed, which instantly transfers giant packets without performance degradation. In addition, with the support to 802.3x flow control, the GS-1116A/GS-1124B guarantees smooth transmission by adjusting packet transmission to reduce congestion.

Switch 1000 Series

The ZyXEL LAN Switches 1000 Series come with three groups:

The GS-1100 group is unmanaged Gigabit switches ideal for high-bandwidth requirements.

The ES-1100 group provides 24 10/100Base-TX ports plus 2 GbE dual-personality uplinks ideal for remote office scenarios.

The ES-1000 group provides a standard 16/24 10/100Base-TX port ideal for closed office scenarios.

GS-1100

24 1000Base-T ports
- Switching capacity: 48 Gbps
- Forwarding rate: 38.7 Mpps

• 14 1000Base-T ports
  2 GbE dual-personalities
• Switching capacity: 32 Gbps
• Forwarding rate: 26.8 Mpps

ES-1100

24 10/100Base-TX ports
- 2 GbE dual-personalities
- Switching capacity: 8.8 Gbps
- Forwarding rate: 6.6 Mpps

ES-1000

24 10/100Base-TX ports
- Switching capacity: 4.8 Gbps
- Forwarding rate: 3.6 Mpps

16 10/100Base-TX ports
- Switching capacity: 3.2 Gbps
- Forwarding rate: 2.4 Mpps

Feature Matrix

Model Name	GS-1124B	GS-1116A	ES-1124	ES-1024B	ES-1016B
10/100Base-TX			24	24	16
1000Base-T	24	14
Dual Personality GbE Port		2	2
Auto MDI/MDI-X	Yes	Yes	Yes	Yes	Yes
Switching Capacity	48 Gbps	32 Gbps	8.8 Gbps	4.8 Gbps	3.2 Gbps
Switching Forwarding Rate	38.7 Mpps	26.8 Mpps	6.6 Mpps	3.6 Mpps	2.4 Mpps
Packet Buffer	500 Kb	500 Kb	2.5 Mb	1.25 Mb	1.25 Mb
MAC Address	8K	8K	8K	4K	4K
802.1p CoS	Yes	Yes	Yes	Yes	Yes
Broadcast Storm Control	-	-	-	Yes	Yes
VLAN Packet Pass Through	Yes	Yes	Yes	Yes	Yes
Operating Temperature	0°C ~ 45°C
Storage Temperature	-25 °C ~ 70°C
Operating Humidity	10% ~ 90%, (non-condensing)
Dimensions (W) x (D) x (H) mm	440 x 130 x 45	440 x 130 x 45	440 x 130 x 45	440 x 130 x 45	440 x 130 x 45
Weight	2 kg	3 kg	2.2 kg	1.47 kg	1.39 kg

Standard Compliance

• IEEE 802.3 10Base-T Ethernet
• IEEE 802.3u 100 Base-Tx Ethernet
• IEEE 802.ab 1000 Base-T Ethernet
• IEEE 802.3z
• IEEE 802.3x flow control

Safety Agency Certification

-UL60950-1
- CSA 60950-1
EN 60950-1
IEC 60950-1
- EU RoHS compliant
