Type de produit	Switch réseau manageable
Marque	Zyxel
Modèle	MES3500-24F
Nombre de ports	24 ports Fast Ethernet (10/100 Mbps)
Ports uplink	2 ports Gigabit Ethernet (10/100/1000 Mbps) ou fentes SFP
Type de câble	UTP/STP Catégorie 5 pour 100/1000 Mbps
Négociation automatique	Oui, sur tous les ports RJ-45
Croisement automatique (Auto MDI/MDI-X)	Oui
LEDs indicateurs	PWR (alimentation), LNK/ACT (liaison/activité) par port
Gestion	Via console RS-232 (port console)
Installation	Sur bureau ou en châssis (kit de montage inclus)
Dimensions (L x P x H)	Environ 440 x 200 x 44 mm (1U)
Poids	Environ 2,8 kg
Alimentation	Adaptateur secteur externe 100-240 V AC, 50/60 Hz
Consommation électrique	Max 30 W
Ventilation	Ventilateurs internes ; espacer de 10 cm devant, 8 cm derrière
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% sans condensation
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux
Sécurité	Respecter les consignes de ventilation ; ne pas obstruer les ouïes
Pièces détachées et réparabilité	Contacter le revendeur Zyxel pour tout problème matériel
Informations générales	Switch de la gamme Dimension ; manuel téléchargeable en PDF

FOIRE AUX QUESTIONS - MES3500-24F ZYXEL

Comment installer le switch Zyxel MES3500-24F sur un bureau ?

Placez le switch sur une surface plane et droite. Si des pieds en caoutchouc sont fournis, collez-les sous chaque coin pour absorber les vibrations et assurer l'espacement entre les appareils empilés.

Comment monter le switch en châssis (rack) ?

Fixez les équerres fournies de chaque côté du switch avec les petites vis. Positionnez ensuite le switch dans le châssis et fixez les équerres aux rails du châssis avec les vis de montage fournies.

Quels types de câbles Ethernet utiliser avec le MES3500-24F ?

Utilisez des câbles UTP ou STP : Catégorie 3/4/5 pour 10 Mbps, Catégorie 5 pour 100 Mbps, et Catégorie 5 (4 paires) pour 1000 Mbps. La longueur maximale est de 100 mètres.

Comment connecter le switch à l'alimentation ?

Branchez le câble d'alimentation fourni sur la prise du switch, puis sur une prise électrique appropriée. La LED PWR doit s'allumer pour indiquer que le switch est sous tension.

Que faire si aucune LED ne s'allume après branchement de l'alimentation ?

Vérifiez que le câble d'alimentation est correctement branché des deux côtés. Si le problème persiste, contactez votre revendeur Zyxel car il peut s'agir d'un défaut matériel.

Pourquoi la LED LNK/ACT ne s'allume-t-elle pas lorsqu'un appareil est connecté ?

Assurez-vous que l'appareil connecté est allumé et que le câble Ethernet est bien enfiché. Vérifiez que la carte réseau de l'appareil fonctionne et que le câble ne dépasse pas 100 mètres.

Comment utiliser le port console du switch ?

Connectez un câble console RS-232 (mâle 9 broches) au port console du switch, et l'autre extrémité au port série de votre ordinateur. Configurez un émulateur de terminal VT100 avec : 9600 bps, 8 bits de données, 1 bit d'arrêt, sans parité, sans contrôle de flux.

Puis-je utiliser un câble Ethernet droit ou croisé avec ce switch ?

Oui, les ports sont à croisement automatique (Auto MDI/MDI-X). Vous pouvez donc utiliser indifféremment un câble droit ou croisé pour connecter un ordinateur, un hub ou un autre switch.

Quelles sont les précautions de ventilation pour le MES3500-24F ?

Laissez au moins 10 cm d'espace libre à l'avant et 8 cm à l'arrière du switch pour une bonne circulation d'air. Si vous empilez plusieurs switches, espacez-les suffisamment.

Comment obtenir la notice complète du MES3500-24F ?

La notice d'utilisation en français (43 pages) est disponible gratuitement en téléchargement PDF sur notice-facile.com. Vous pouvez également demander une traduction dans une autre langue.

MODE D'EMPLOI MES3500-24F ZYXEL

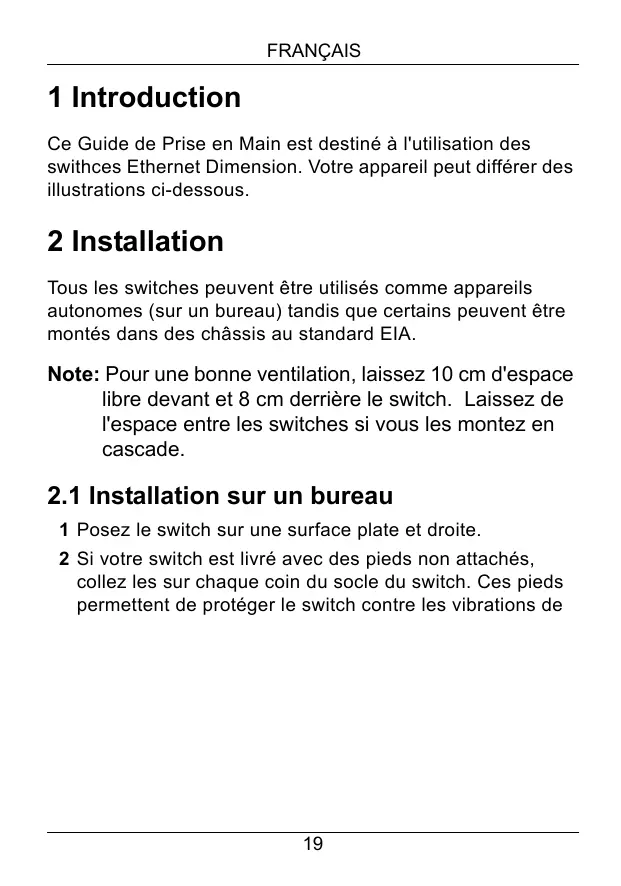

Ce Guide de Prise en Main est destiné à l'utilisation des swithces Ethernet Dimension. Votre appareil peut différer des illustrations ci-dessous.

2 Installation

Tous les switches peuvent être utilisés comme appareils autonomes (sur un bureau) tandis que certains peuvent être montés dans des châssis au standard EIA.

Note: Pour une bonne ventilation, laissez 10 cm d'espace libre devant et 8 cm derrière le switch. Laissez de l'espace entre les switches si vous les montez en cascade.

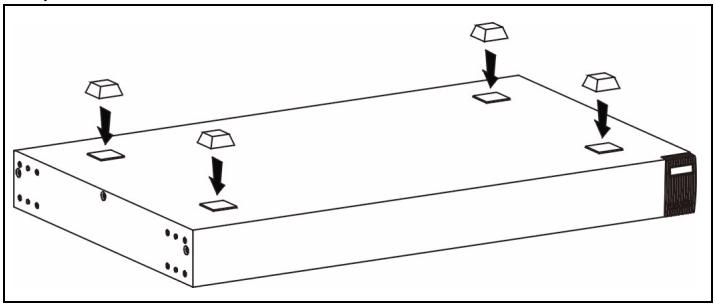

2.1 Installation sur un bureau

1 Posez le switch sur une surface plate et droite.
2 Si votre switch est livré avec des pieds non attachés, collez les sur chaque coin du socle du switch. Ces pieds permettent de protéger le switch contre les vibrations de

chocs et assurent l'espace nécessaire si vous montez plusieurs switches en cascade.

2.2 Installation en Châssis

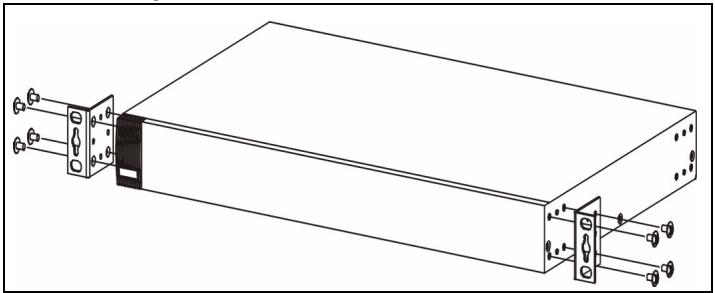

1 Placez un angle sur les trous d'un côté du switch, et fixez le avec les vis, qui sont plus petites que les vis de montage en châssis. De la même manière, attachez l'autre angle.

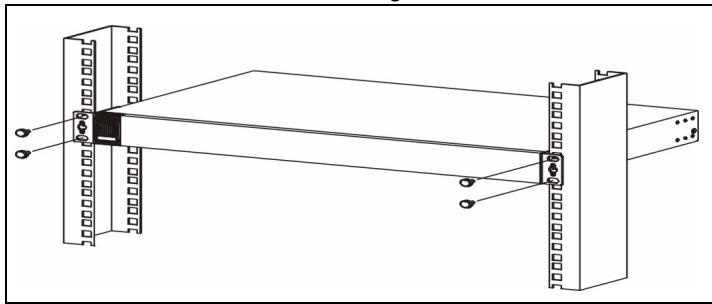

2 Après avoir attaché les deux angles, positionnez le switch dans le châssis, en alignant les trous des angles avec les

trous appropriés sur le châssis. Fixez le switch sur le châssis avec les vis de montage en châssis.

3 Connexions Matérielles

3.1 Ports RJ-45 à négociation et croisement automatiques

Votre switch est livré avec des ports à négociation et croisement automatiques. Selon le modèle, ces ports sont des ports soit fast Ethernet (10/100 Mbps), soit Gigabit (10/100/1000 Mbps). Les ports à négociation automatique peuvent détecter la vitesse des transmissions entrantes, et autoriser soit le mode de transfert half duplex (10/100 Mbps seulement), soit le mode de transfert full duplex. Le croisement automatique signifie que vous pouvez connecter le switch à un ordinateur ou un hub, en utilisant soit un câble Ethernet droit, soit un câble Ethernet croisé.

3.2 Câbles Réseau

Vous pouvez utiliser des câbles Ethernet paire de cuivre non blindés (UTP) ou blindés (STP) pour les ports RJ-45. Assurez vous que la longueur entre les connexions ne dépasse pas 100 mètres. Le tableau suivant décrit les types de câbles réseau utilisés pour différentes vitesses de connexions.

Table 1 Types de Câbles Réseau

VITESSE	TYPE DE CABLE RESEAU
10Mbps	100 Ω 2-paires UTP/STP Categorie 3/4//5
100Mbps	100 Ω 2-paires UTP/STP Categorie 5
1000Mbps	100 Ω 4-paires UTP/STP Categorie 5

La LED LNK/ACT doit clignoter lorsque des données sont transmises entre votre switch et un appareil connecté.

3.3 Connexion du Courant

Connectez une extrémité du câble courant ou de l'adaptateur d'alimentation fourni sur la prise courant du switch, et l'autre extrémité sur la prise de courant appropriée. La LED PWR doit être allumée si le switch reçoit du courant.

Si votre switch a un port console, vous pouvez utiliser un émulateur de terminal pour la gestion locale. Connectez l'extrémité mâle 9 broches d'un câble console sur le port console de votre switch. Connectez l'extrémité femelle sur un port série (COM1, COM2 ou autre port COM) de votre ordinateur. Configurez l'ordinateur avec un logiciel d'émulation de terminal sur les paramètres suivants:

• Emulation de Terminal VT100
• 9600 bps
• Sans parité, 8 bits de données, 1 bit d'arrêt
• Aucun contrôle de flux

4 Résolution d'Erreurs

PROBLEME	ACTION CORRECTIONNELLE
Aucune des LEDs est allumée lorsque le courant est connecté.	Vérifiez que le câble ou l'adaptateur d'alimentation fourni est correctement branché sur la prise du switch et la prise électrique. Si l'erreur persiste, vous avez peut-être un problème matériel, veuillez alors contacter votre revendeur local.
La LED LNK/ACT ne s'allume pas ou ne clignote pas lorsqu'un appareil est connecté.	Vérifiez que les appareils connectés sont allumés et bien connectés sur votre switch. Assurez vous également que les cartes Ethernet des appareils connectés fonctionnent correctement. Vérifiez que votre câble réseau ne dépasse pas 100 mètres.
